城市立交桥简介.pptx

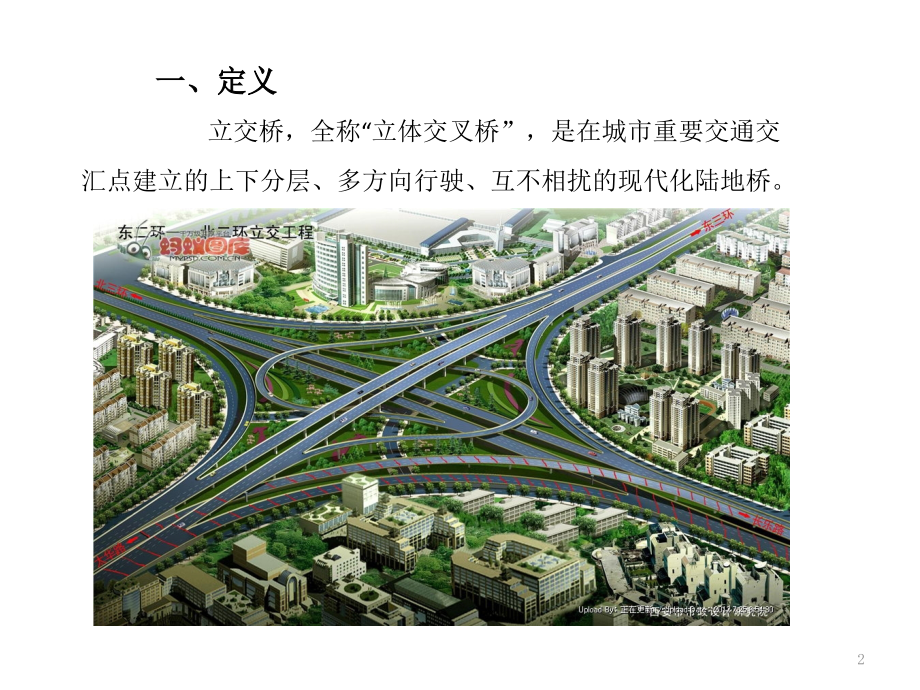

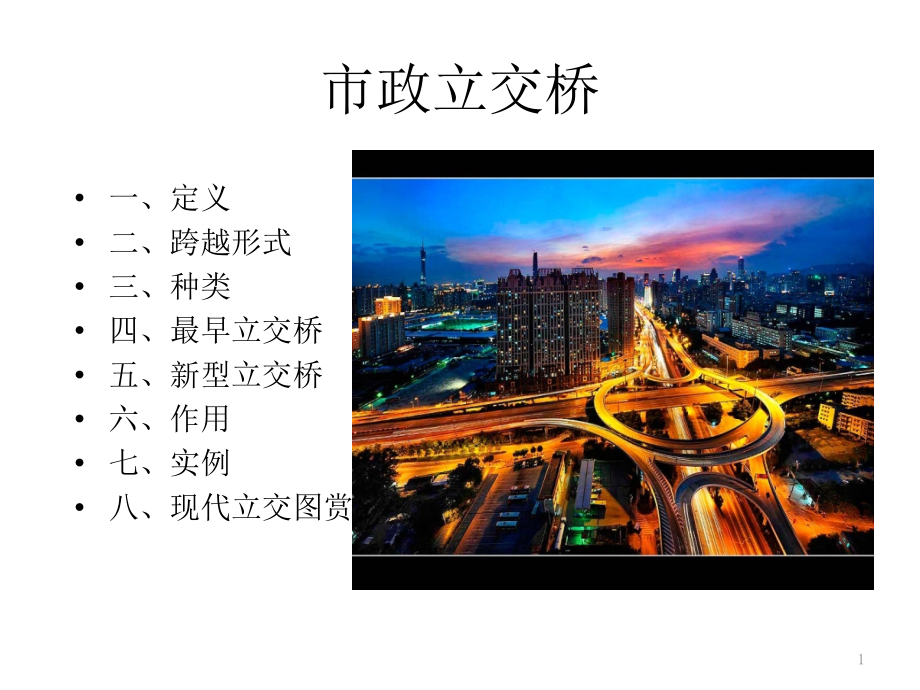

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,2016-01-04,#,市政立交桥,一、定义,二、跨越形式,三、种类,四、最早立交桥,五、新型立交桥,六、作用,七、实例,八、现代立交图赏,1,一、定义,立交桥，全称,“立,体交叉桥”，是在城市重要交通交汇点建立的上下分层、多方向行驶、互不相扰的现代化陆地桥。,2,二、跨越形式,1,、跨线桥,在既有线路之上跨越。又分为分离式和互通式。前者只保证上下层线路的车辆各自独立通行；后者能使上下层线路的车辆相互通行，在平面和立面上修建复杂的迂回匝道，占用很多土地。为减少,噪,声，多采用预应力混凝土桥。,3,2,、地道桥 从地下穿越既有线路。由桥洞、引道和附属结构组成，修建时，需拆迁地下管线，附属工程量大，远不如修建跨线桥经济，且设计时应注意净空、通风、照明、排水和防冰（严寒地带）等要求。,4,三、种类,1,、单纯式,单纯式立交桥是立交桥中最简单的一种。这种立交桥主要用于高架道路与一般道路的立体交叉，铁路与一般道路的立体交叉，其通行方法极其简单，各自在自己的道路上行驶。,5,2,、简易式,简易式立交桥主要是设置在城内交通要道上。主要形式有十字型立体交叉、,Y,型立体交叉和,T,型立体交叉。其通行方法为：干线上的主交通流走上跨道或下穿道，左右转弯的车辆仍在平面交叉改变运动方向。,6,3,、互通式,3,多枝交叉的互通式立交桥。,互通式立交桥的通行方法：,苜蓿叶型立交桥通行方法：,通过苜蓿叶型立交桥时，直行车辆按照原方向行驶，右转弯车辆通过右侧匝道行驶。左转弯车辆必须直行通过立交桥，然后转进入匝道再右转,270,度。,环型立交桥通行方法：,通过环型立交桥时，除下层路线的直行车辆可以按照原方向行驶以外，其他车辆都必须开上环道，绕行选择去向。,互通式,立交桥主要有以下三大类：,1,三枝交叉互通式立交桥，包括喇叭型互通式立交桥和定向型互通式立交桥。,2,四枝交叉互通式立交桥，包括菱形互通式立交桥、不完全的苜蓿叶型互通式立交桥。完全的苜蓿叶型互通式立交桥和定向型互通式立交桥。,7,4,、灵活式,灵活式立交桥和前面几种不同之处在于，根据地势，可以把直行车辆、左转弯车辆、右转弯车辆的通过可以在交叉范围外单独建,匝,道实现，或者通过别的立交桥实现。这样的好处在于其形式灵活，可以与别的立交桥在功能上互补，体积不大，最适宜在现有地铁等别的建筑物的城市建造，能解决交通拥堵，是立交桥的发展趋势。,8,四、最早立交桥,1,、古代,八字桥,在浙江绍兴市内。是绍兴现存石桥中最古老的一座梁式,石桥,，有南宋宝祐四年题记。桥面布置很有特色，桥东端紧沿河道由南北两个方向落坡，桥西端又从西南两个方面落坡，西端南面的坡道下还建有一小孔，跨越小河。虽经历了,700,多个严冬寒暑，多次重修，仍然保持当年古朴的面貌。八字桥这样在结构上能够解决这样比较复杂的交通问题，更为难得，在中国桥梁史上具有重要位置，是研究中国桥梁史的重要实物例证。,9,2,、现代,1928,年，美国首先在,新泽,西州的两条道路交叉处修建了第一条苜蓿叶形公路交叉。,1930,年，芝加哥建起了一座立体交叉桥。,1931,年至,1935,年，瑞典陆续在一些城市修建起立体交叉桥。,10,五、新型立交桥,新型立交桥项目和传统的蝶式立交桥对比，以不占地的专利新型,”,四层面立交桥,“,为例，这种立交桥从地面算起是,2,，,5,米和,5,米的两个净高，也就是说,世界上任何形式的立交桥都不可能再低于这个高度了（指从地面算起）。,11,六、作用,交通分流,12,七、实例,1,、彩虹快速路互通立交,堪称华东地区城市中最高的互通立交，从高空俯视，可以看到立交桥四通八达、层层交叠，好似蝴蝶展翅，巍然地横跨在时代大道之上,。,13,2,、克拉玛依路高架桥,一座横跨河滩路的五层立交桥，距离地面最高处达到,34,米，,4,个方向有,8,条定向匝道，每个方向既可左转也可右转。跨河滩五层互通立交桥长,651,米，匝道及辅道长,3680.9,米，第一层是河滩路、第二层是现有的华凌市场立交桥、第三层为河滩路左转进入地面道路、第四层为地面道路左转进入河滩路、第五层是连通东西外环的克拉玛依路高架。,14,八、现代立交图赏,广州天河立交夜景,15,广州天河立交夜景,16,广州天河立交夜景,17,北京建国门立交桥位,于北京东长安街在,与东二环路交叉,处,，,是,我国第一座机动车与非机动车完全分行的三层互通式立交桥。,18,北京西直门立交桥,19,北京西直门立交夜景,20,
