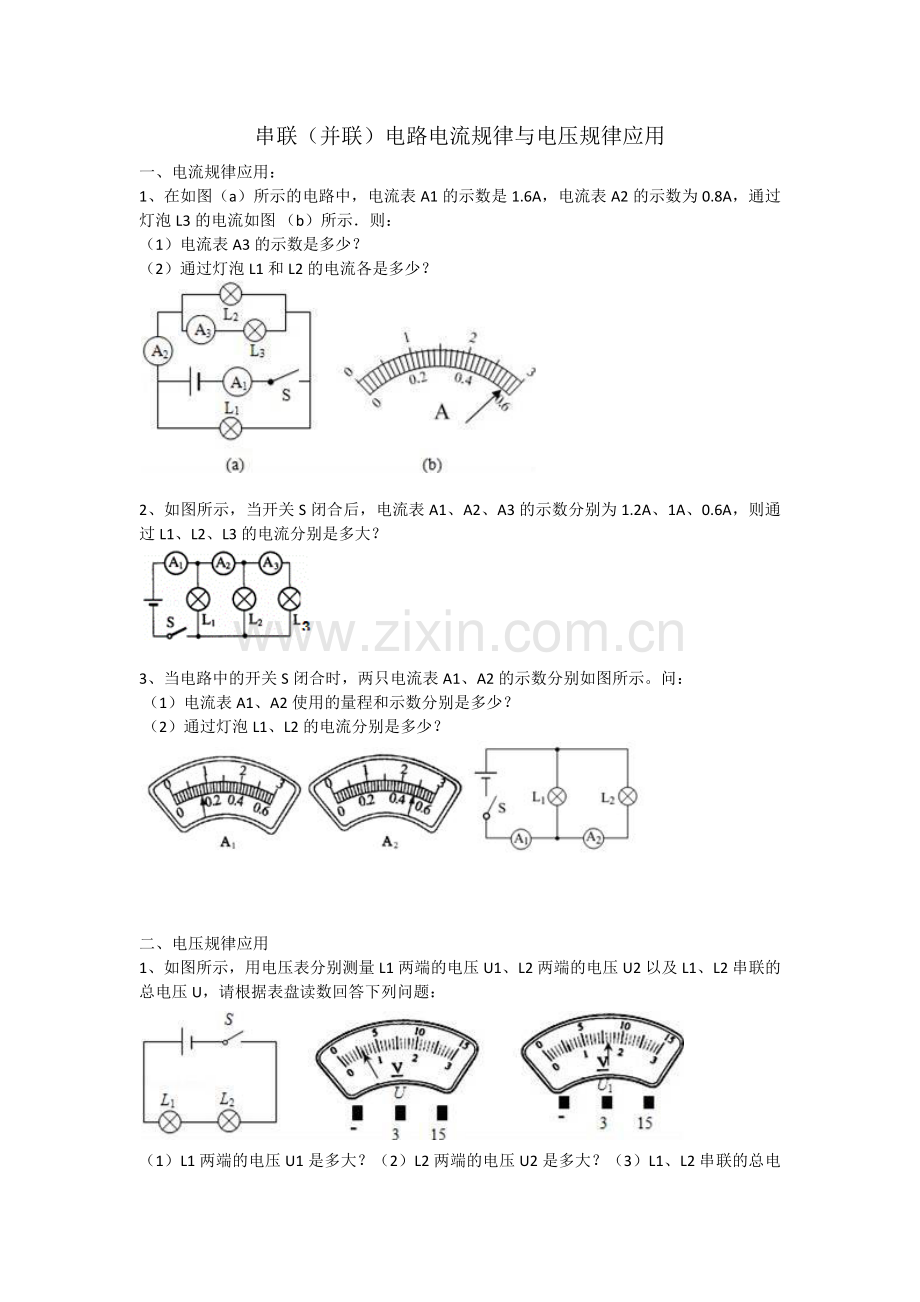

串联（并联）电路电流规律与电压规律应用
一、电流规律应用：
1、在如图（a）所示的电路中，电流表A1的示数是1.6A，电流表A2的示数为0.8A，通过灯泡L3的电流如图 （b）所示．则：
（1）电流表A3的示数是多少？
（2）通过灯泡L1和L2的电流各是多少？

2、如图所示，当开关S闭合后，电流表A1、A2、A3的示数分别为1.2A、1A、0.6A，则通过L1、L2、L3的电流分别是多大？

3、当电路中的开关S闭合时，两只电流表A1、A2的示数分别如图所示。问：
 （1）电流表A1、A2使用的量程和示数分别是多少？
 （2）通过灯泡L1、L2的电流分别是多少？

二、电压规律应用
1、如图所示，用电压表分别测量L1两端的电压U1、L2两端的电压U2以及L1、L2串联的总电压U，请根据表盘读数回答下列问题：

（1）L1两端的电压U1是多大？（2）L2两端的电压U2是多大？（3）L1、L2串联的总电压U是多大？
2、在图(a)所示电路中，闭合开关s后，两个电压表指针偏转均为图（b）所示。
求：
(1)电源电压
(2)电阻R1和R2两端的电压

3、如图所示电路，L1、L2、L3三个灯泡完全相同，闭合开关后，V1、V2的示数均为4V，问：（1）L1、L2、L3连接方式是什么？（2）每个灯泡的电压是多少？（3）电源电压是多少？

4、在如图所示的电路中，电源的电压是14V，当开关S闭合时，电压表V1的示数时10V，，电压表V2的示数是6V，则三只灯泡L1、L2、L3两端的电压分别是多少？

三、综合题
1、如图所示电路中，电表B、C、D为电流表或电压表，如图B、C、D的示数为1.6、2.5和0.7 （单位是A或V），则：
（1）在电表B、C、D中，哪个是电流表？哪个是电压表？
（2）灯L1、L2两端的电压各是多少？
（3）通过L1，L2的电流各是多少？

2、如图12所示，当开关S闭合后，电压表的示数为4.8V,电流表A1、A2、A3的示数分别为2.4A、1.5A、1A,则电源电压是多少？通过L1、L2、L3的电流分别是多大？

3、如图，已知电源电压为9V，V1表示数为6V，L2电流为2.5A，则
（1）灯L1和L2两端的电压各是多少？
（2）L1和L2的电流谁大？电流表示数为多少？

四、动态电路分析
【方法提示：分状态画出电路图，再进行分析。】
1、在图6-19所示的电路中,当S1闭合,S2、S3断开时,电压表的示数为6 V,当S1、S3断开, S2闭合时, 电压表的示数为3 V.求：
（1）电源电压是多少?
（2）当S1、S3闭合, S2断开时, 电压表的示数为多少?

2、在如下图所示的电路中，L1和L2是两个完全相同的灯泡。求：
（1）只闭合S2时，若电流表A的示数为0.44A，则通过L1和L2的电流分别是多少？
（2）当闭合S1和S3时，若电流表的示数为0.58A，则通过L1和L2的电流分别是多少？
（3）只闭合S1时，若电流表的示数为0.49A，则通过L1和L2的电流分别是多少？
（4）能不能同时闭合开关S2和S3？为什么？
