第一节 闭合电路的欧姆定律
知识再现
一、电动势E：反映电源 的本领大小的物理量
1、电动势在数值上等于
2、电动势等于 正、负极间电压
3、电动势等于 电压值和
二．闭合电路
(1)组成
(2)内、外电压的关系：E＝U外＋U内．
2．闭合电路的欧姆定律
(1)内容：
(2)公式
(3)路端电压与外电阻的关系
①负载R增大―→I ―→U内 ―→U外
外电路断路时(R＝无穷)，I＝0，U外＝E.
②负载R减小―→I ―→U内 ―→U外
外电路短路时(R＝0)，I＝，U内＝E.
(4)U－I关系图：由U＝E－Ir可知，路端电压随着电路中电流的
增大而减小；U－I关系图线如图所示．
①当电路断路即I＝0时，纵坐标的截距为
②当外电路电压为U＝0时，横坐标的截距为 ．
③图线的斜率的绝对值为电源的 ．
三、电路的动态分析
1、判定总电阻变化情况的规律

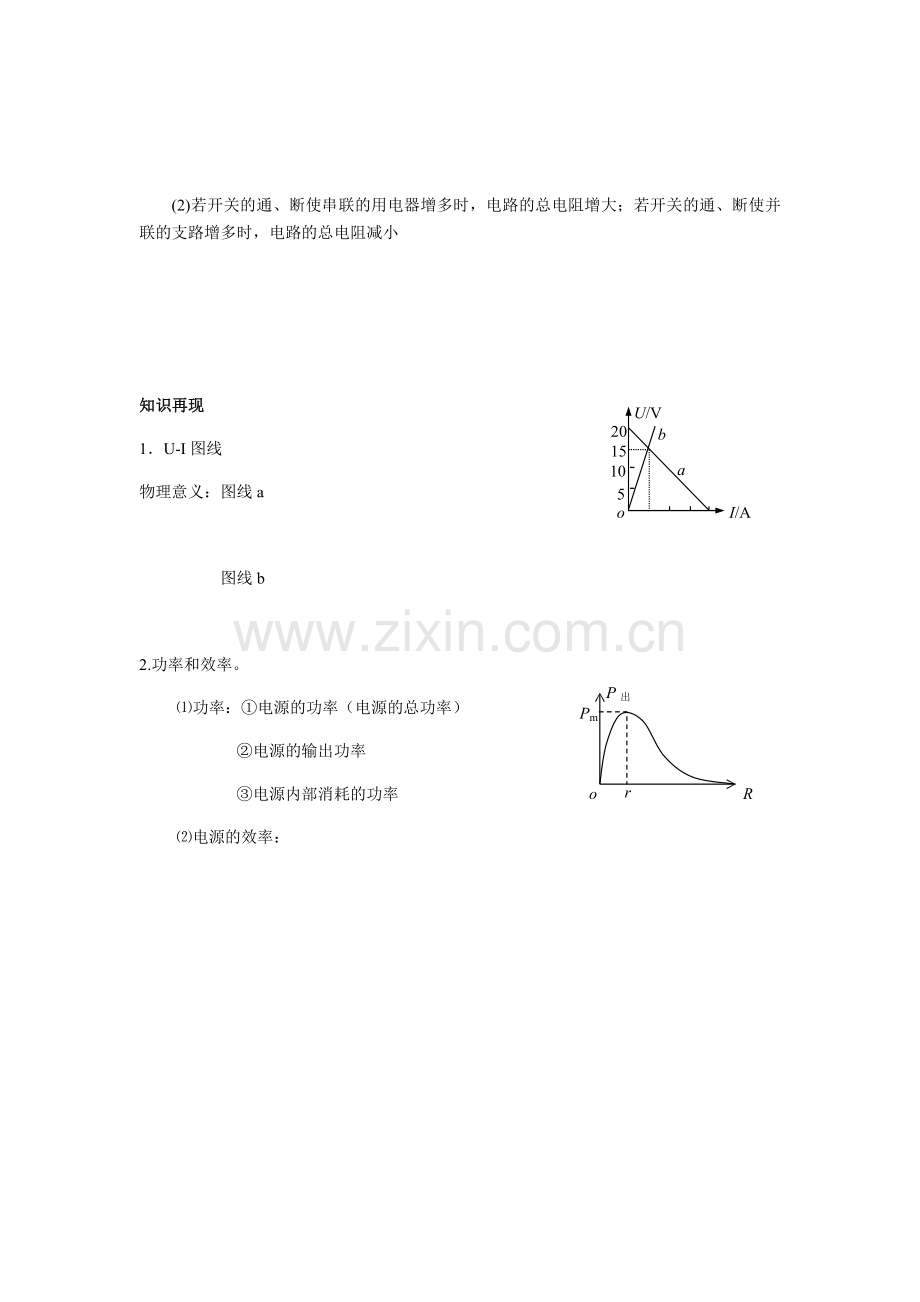

(1)当外电路的任何一个电阻增大(或减小)时，电路的总电阻一定增大(或减小)．

(2)若开关的通、断使串联的用电器增多时，电路的总电阻增大；若开关的通、断使并联的支路增多时，电路的总电阻减小

U/V
I/A
o
20
15
10
5
a
b
知识再现
1．U-I图线
物理意义：图线a

图线b

o R
P出
Pm
r
2.功率和效率。
⑴功率：①电源的功率（电源的总功率）
②电源的输出功率
③电源内部消耗的功率
⑵电源的效率：
