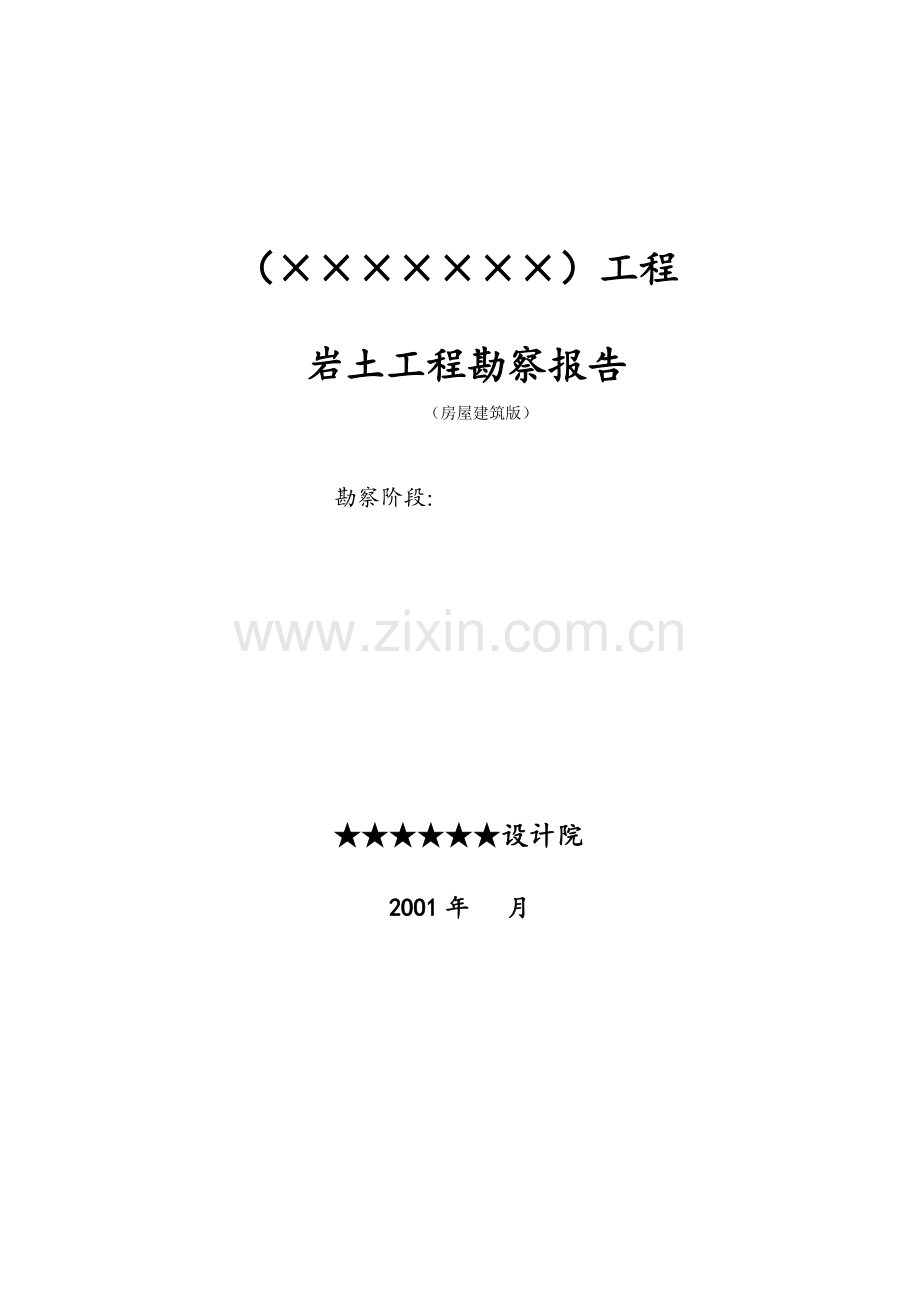

（×××××××）工程

岩土工程勘察报告
（房屋建筑版）

勘察阶段:

★★★★★★设计院

2OO1年 月

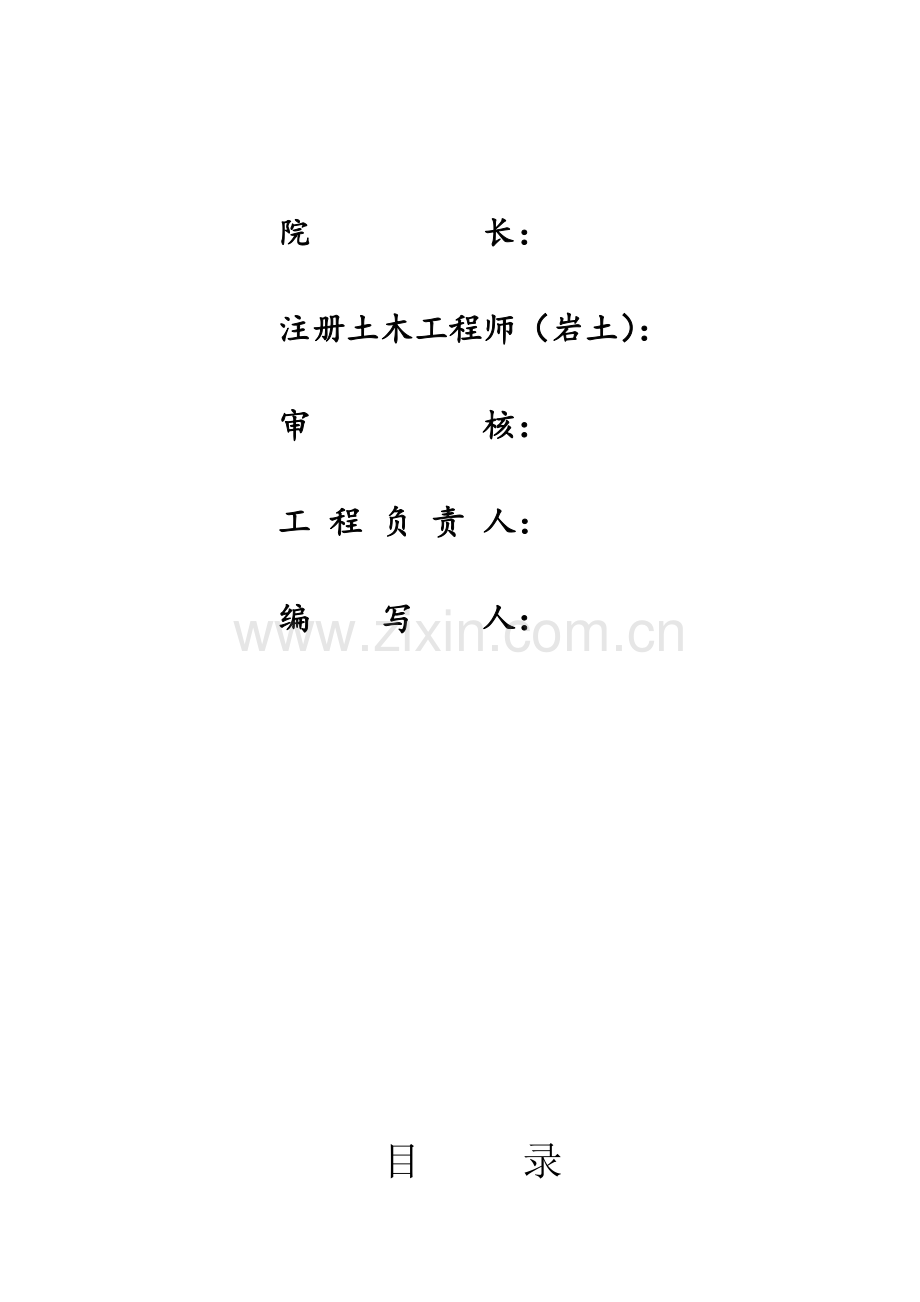

院 长：

注册土木工程师（岩土）：

审 核：

工 程 负 责 人：

编 写 人：

目 录
目 录
1. 拟建工程概况
2. 勘察目的、任务要求
3. 勘察方法和勘察工作布置及其完成情况
4. 场地地形、地貌、地质构造
5. 场地各层岩土类型、分布、工程特性
6. 场地地下水埋藏情况，类型
7. 水、土对建筑材料的腐蚀性评价
8. 岩土试验及原位测试成果统计分析及选用
9. 分析和评价场地（地震工程）和地基的稳定（地基与边坡）
10. 岩土工程条件分析
11. 岩土工程问题分析及建议
12. 结论及建议

1. 前言
1.1 工程概况
本工程建筑面积为 m2,本工程位于 ，地基基础设计等级为： 级（遵照《建筑地基基础设计规范 （GB 50007-2002）》；建（构）筑物抗震安全等级为： 级《建筑抗震设防分类标准 （GB 50223-95）》； 建（构）筑物工程特性如下表所列：

建（构）筑
物 名 称
层数 层 数
高度
（m）
基础砌置深 度
（m）
基础
类型
地下室埋深（m）
上部最大荷载（kN）
结 构

类 型
场地整

平标高（m）
地上
地下
标准
组合
准永久组合

注：高程系统：

1.2 勘察目的与任务要求

1.3 勘测工作方法：
本工程的工程安××级；场地等级为：××级；地基等级为：×× 级，综合上述因素，本工程的勘察等级为：××级。
1．3．1 钻探工作:按 ××原则，在勘测场地共布置××条勘探线，勘探线间距为××米，勘探点间距为××米。布置工作量如下表遵照《岩土工程勘察规范 （GB 50021-2001）》：
勘探点类型
个数
深度（米）
采用方法
其 他
控制孔（一般性孔）

螺旋钻探
无水钻进
控制孔（一般性孔）

岩芯钻探（合金）
跟管（泥浆）钻进
控制孔（一般性孔）

无芯钻探（合金）
跟管（泥浆）钻进
控制孔（一般性孔）

岩芯钻探（金刚石）
跟管（泥浆）钻进
控制孔（一般性孔）

无芯钻探（金刚石）
跟管（泥浆）钻进
控制孔（一般性孔）

冲击钻探
无水钻进
控制孔（一般性孔）

冲击钻探
跟管（泥浆）钻进

1.3.2 原位测试：布置工作量如下表

原位测试类型
个数
深度（米）
采用方法
标准贯入试验

锤重63.5kg落距：76cm
动力触探试验（中）

锤重63.5kg落距：76cm
静力触探试验

单桥；双桥
螺旋板载荷试验

平板载荷试验

十字板试验

电测；井口手动
高密度电法勘探

电阻率测定

声波测试

野外；室内
面波测试

单道；多道
剪切波试验

检层法；跨孔法

1.3.3 取岩土试样要求：
（遵照《土工程试验方法标准 （GB/T 50123-1999）》：
取土工具
取土方法
取样等级
取原状土数目（件）
取挠动土数目（件）
取岩石试样数目（组）

1.3.4 岩土室内试验项目与方法
（遵照《土工程试验方法标准 （GB/T 50123-1999）》：

试验项目
试验方法
试验项目
试验方法

1.4 工作量完成情况:

工作项目
工作量
开始时间
迄止时间
项目负责人
参加人员
勘探点放样

钻探

取土试样数量

取岩石样数量

取水样数量

标准贯入试验

静力触探试验

剪切波试验

土工室内试验

内业资料整理

科室内部校审

提交勘测成果

2. 场地地形、地貌

3 场地工程地质条件
3.1岩土地层构成及特征
拟建勘察场地岩土地层构成及特征，自上而下描述 [《岩土工程勘察规范 （GB 50021-2001）》]如下：
耕土：灰黑色，湿，可塑。厚度 米。

素填土：人工堆积，××色，湿，中密，组成物质为×× 组成，场地内厚度变化较大，场地的×× 侧厚度为××米，场地的××侧厚度为 ××米 。最大厚度×× 米，最小厚度××米，平均厚度××米。

杂填土：人工堆积，××色，湿，中密，组成物质为 ××组成，场地内厚度变化较大，场地的××侧厚度为××米，场地的××侧厚度为××米 。最大厚度××米，最小厚度××米，平均厚度×× 米。

粘土：冲积，××色，可塑，湿，包含物有×××××，土层结构 ××，厚度××米。

粉质粘土：冲积，××××色，可塑，湿，包含物有 ××，土层结构 ×× ，厚度 ××米。

粉土：冲积，××色，可塑，湿，包含物有××，土层结构××，厚度×××米。

淤泥：淤积，灰黑色，湿，可塑。包含物有 ×× ，土层结构 ××，厚度××米。

淤泥质土：淤积，灰黑色，湿，可塑。包含物有××，土层结构××，厚度××米。

中砂：冲积，××色，湿—饱和，中密，矿物成分为 ××，颗粒形状为 ××状，颗粒级配：〉0.25 mm粒组含量为×× %，〈0.005mm粘粒含量为××% 。厚度××米。

粗砂: 冲积，××色，湿—饱和湿，中密，矿物成分为××，颗粒形状为××，颗粒级配：〉0.5 mm粒组含量为××% ，〈0.005mm粘粒含量为××% 。厚度××米。

细砂：冲积，××色，湿—饱和湿，中密，矿物成分为××，颗粒形状为××状，颗粒级配：〉0.075 mm粒组含量为 ××% ，〈0.005mm粘粒含量为××% 。厚度××米。

粉砂：冲积，××色，湿—饱和湿，矿物成分为××，颗粒形状为××状，颗粒级配：〉0.075 mm粒组含量为××% ，〈0.005mm粘粒含量为××%中密，厚度××米。

粉细砂：冲积，××色，湿—饱和，中密，矿物成分为××，颗粒形状为 ××状，以粉砂为主，颗粒级配：〉0.075 mm粒组含量为××% ，〈0.005mm粘粒含量为××% 。与细砂呈夹层状。厚度××米。

粗中砂：冲积，××色，湿—饱和，中密，矿物成分为××，颗粒形状为××状，以粗砂为主，颗粒级配：〉0.5mm粒组含量为××% ，〈0.005mm粘粒含量为××% 。与中砂呈夹层状。厚度××米。

中细砂：冲积，矿物成分为××，湿—饱和，中密，颗粒形状为××状，以中砂为主，颗粒级配：〉0.25 mm粒组含量为××% ，〈0.005mm粘粒含量为××% 。与细砂呈夹层状。厚度××米。

砾砂：冲积，××色，湿—饱和，湿，中密，矿物成分为××，颗粒形状呈××状，颗粒级配：〉2 mm粒组含量为 ××% ，〈0.005mm粘粒含量为××% 。厚度××米。

卵石：冲积，××色，湿—饱和，中密，卵石成分为××，卵石形状呈××状，风化程度××，颗粒级配：〉20 mm粒组含量为××% ，孔隙中冲填砂（粘性土），厚度××米。

碎石：冲积，××色，湿—饱和，中密，碎石成分为××，碎石形状呈××状，风化程度××，颗粒级配：〉20 mm粒组含量为××% ，孔隙被砂（粘性土）所充填，厚度××米。

块石：人工堆积，××色，湿—饱和，稍密，块石成分为××，块石形状呈××状，风化程度××，颗粒级配：〉200 mm粒组含量为××%，孔隙度大，孔隙中无充填物，厚度××米。

花岗岩残积粘性土:××色，稍湿，硬可塑，厚度×× 米。

花岗岩残积砂质粘性土：××色，稍湿，硬可塑，含砂量约××% ， 厚度××米。

花岗岩残积砾质粘性土：××色，稍湿，硬可塑，含砾砂量约××% ，厚度××米。

××岩：全风化，××色，主要矿物成分：××××，呈土块状结构，主要矿物均已风化成粘性土。厚度××米。

×××岩：强风化，××色，。主要矿物成分：××，呈碎块状，风化裂隙发育，为张裂隙，裂隙面被粘性土所充填，岩体被切割成碎块状。碎块粒径××CM。岩芯采取率××%，RQD××%，厚度 ××米。

×××岩：中风化，××色，。主要矿物成分：××，呈块状，碎块粒径××CM。裂隙较发育，为张裂隙，裂隙面无所充填物，岩体呈岩盘状产出。岩芯采取率××%，RQD××%，厚度 ××米。

×××岩：微风化，××色，。主要矿物成分：××，呈致密块状，裂隙部发育，岩体呈岩盘状产出。岩芯采取率××%，RQD××%，厚度××米。
*************************************************************************
岩浆岩描述内容：颜色，结构、构造，主要矿物成分；流纹、流层；节理裂隙发育情况，岩体产出（岩盘、岩墙、岩床、岩脉、岩珠）特点。
沉积岩描述内容：颜色，胶结物质，组成物质成分；层理、层面；整合面；节理裂隙发育情况，岩体产出（巨厚层状、厚层状、薄层状、互层状）特点。
变质岩描述内容：颜色，结构、构造，主要矿物成分；片理、劈理、剥理；节理裂隙发育情况，岩体产出特点。

2.2 场地岩土工程特性（依据GB 50007-2002）
场地岩土的工程特性见表2.2.1-1；2.2.1-2；2.2.1-3；2.2.1-4
粘性土的工程特性表 表 2.2.1-1

土层编号

土层名称
液性指数

状态
压缩系数

压缩性
内摩擦角
粘聚力

度

注：内摩擦角、粘聚力指标为标准值；其他指标均为平均值

砂类土（碎石类土）的工程特性表 表 2.2.1-2

土层编号

土层名称
标贯击数

密实度
动探锤击数

密实度

注：上述指标均为平均值
岩石的工程特性表 表 2.2.1-3

土层编号

土层名称
饱和单轴抗压强度
完整性程度

岩体质量等级

风化程度
强度指标

坚硬程度
完整性系数
完整性等级

注：---岩石饱和单轴抗压强度的平均值；
各层岩土地基承载力推荐值 表 2.2.1-4

土层编号

土层名称
地基承载力特征值
（）
（）

注：---基础埋深为0.5米；基础宽度小于或等于3米的地基承载力特征值
---不需经过深度与宽度修正的地基承载力特征值。

3. 场地地下水情况
3.1 概况
场地内地下水有以下几种类型：①包气带中上层滞水，它赋存於粘性土的孔隙中的，其地下水位埋深为××米，标高为××---××米，它的补给来源为大气降水，水位受季节性影响变化较大，水量较小，渗透系数。××cm/s②赋存於砂类土（碎石类土）的孔隙中的潜水含水层，其地下水位埋深为××米，标高为××---××米，具有承压性的潜水含水层（不具有承压性的潜水含水层），承压水位××米，标高为××---××米；它的补给来源为大气降水，水位受季节性影响变化不大，水量较大渗透系数××cm/s。③赋存於基岩的裂隙中的裂隙水（岩溶中的岩溶水），其地下水位埋深为××米，标高为××---××米，它的补给来源为大气降水，水位受季节性影响变化不大，水量较大,渗透系数××cm/s。

3.2 地下水腐蚀性评价

场地环境类别为：××类。根据场地取地下水试样分析成果（附表一），
根据《岩土工程勘察规范 （GB 50021-2001）》，对地下水腐蚀性作如下的评价：

3.2.1环境类型水对混凝土结构腐蚀评价如下
场地环境类型为：××类
硫酸盐（）含量××，腐蚀性等级为××级；
镁盐（）含量××，腐蚀性等级为××级；
铵盐（）含量××，腐蚀性等级为××级；
苛性碱（）含量××，腐蚀性等级为××级；
总矿化度含量××腐蚀性等级为××级；
结论：环境类型水对混凝土结构腐蚀等级为×× 级

3.2.2 受地层渗透性影响的水对混凝土结构腐蚀性评价：
场地地层渗透性类型：××型，
值××腐蚀性等级为××级；
侵蚀性含量××，腐蚀性等级为××级；
含量××，腐蚀性等级为××级。
结论：地层渗透性水对混凝土结构腐蚀等级为×× 级

3.2.3 地下水对钢筋混凝土结构中的钢筋的腐蚀性评价
（）含量××。腐蚀性等级为××级。
结论：地下水对钢筋混凝土结构中的钢筋腐蚀等级为×× 级

3.2.4、水对钢结构腐蚀性评价
值××，（+）含量××，腐蚀性等级为××级。
结论：地下水对钢结构等级为×× 级

4. 工程地震

4.1 工程地震地基设计参数

根据《建筑抗震设防分类标准》（GB 50223）,本工程建筑抗震设防类别为：××级
拟建勘察场地的构筑物的抗震设计参数，《建筑抗震设计规范（GB 50011-2001）》的规定：
建筑场地抗震设防烈度：××度。
设计基本地震加速度：××g；
设计地震分组：第××组；
建筑场地覆盖层厚度为d =××米，
场地覆盖层范围内各土层的等效剪切波平均值××，
建筑场地类别为 ：××类场地。
建筑物设计特征周期：××s；
构筑场地类别为 ：××类场地。
构筑物设计特征周期：××s；

5.2 饱和土液化判断

勘察场地饱和土层的地质年代为第四纪全新世（），地震烈度为××度。地下水埋深为××米；××号土层初判为可液化土层，该层〈0.005mm的粘粒含量××%，。
5.2.1天然地基饱和土液化评价：
基础埋置深度为××米；土层名称：××；属于饱和（非饱和）土层
液化土特征深度为××米；
上覆非液化土层厚度为××米。
根据《建筑抗震设计规范（GB 50011-2001）》场地的地下水埋深与上覆非液化土层厚度均满足以下条件：
+-3=××米
＞+-3；（＜+-3）
+-2=××米；
＞+-2；（＜+-2）
1.5+2-4.5=××米；
+＞1.5+2-4.5 ；（+＜1.5+2-4.5）。
故该饱和土层属于液化（不液化）土层。
*************************************************************************
天然地基判断为液化土层时尚需进行液化等级的评定。按下一节。
*************************************************************************

5.2.2饱和土液化等级评价：
（桩基穿过饱和土层时需要评价。）
对勘察场地内所有钻孔，在20米范围内液化饱和土层的标准贯入试验成果进行液化判断，如下表所列：（本工程采用××震）

钻孔编号
土层名称
土层编号
标贯点深度（米）
标贯击数（击）
标贯击数临界值（击）
液化指数
液化等级
综合液化等级

注：标贯击数为未修正值。

《建筑抗震设计规范（GB 50011-2001）》
综合以上分析，××号土层为液化土层；场地液化等级为××。
5. 岩土试验及原位测试成果统计与分析
5.1各岩土层物理学指标统计结果如下：
根据《建筑地基基础设计规范（GB 50007-2002）》岩土的工程特性，勘测场地各岩土层物理学指标统计结果如下表：[勘测场地各岩土层物理学指标试验成果汇总（附表二）]

土
层
编
号

土
层
名
称

指标
名称

统
计
天然含水量

重力
密度

天然孔隙比
塑性
指数

液性
指数

压缩
系数

压缩
模量

内摩擦角

粘聚力

%
KN/m3

度

统计个数

取舍个数

最大值

最小值

平均值

注：抗剪强度指标为：标准值（已经过标准差、变异系数、统计修正系数的修正）。

勘测场地各岩土层原位测试成果统计结果如下

土
层
编
号

土
层
名
称

指标名称

标准贯入试验N（击数）
静力触探试验

剪切波试验
单桥
双桥
实际击数
（击）
修正后击数（击）
比贯入
阻力
锥尖
阻力

侧壁阻力

剪切波速

统计个数

取舍个数

最大值

最小值

平均值

6地基方案
6.1 天然地基持力层选择与承载力特征值
勘察场地内的地基土可以作为天然地基使用的持力层为：×××（土层编号：××），×××（土层编号：××），×××（土层编号：××），×××（土层编号：××）。作为××级建（构）筑物，根据《建筑地基基础设计规范（GB 50007-2002）》依据设计提供的基础参数数：地基设计等级为××级；基础宽度×× 米；基础埋深 ×× 米。其地基承载力可采用如下值

天然地基地基持力层承载力特征值

土层名称

土层编号
依 据

抗剪强度
（公式计算）
标贯击数
动探击数
综合推荐值

（）

（）

注：抗剪强度按《建筑地基基础设计规范GB50007-2002）第5.2.5条公式计算。
---为不许修正的承载力特征值；
---为尚未修正的承载力特征值
按轴心荷载作用验算基础地面的压力为：=×× ；＜（＜）；满足要求（不满足要求，建议修改基础尺寸和基础埋深）。

6.2 地基变形估算
根据《建筑地基基础设计规范（GBJ 7-89）》第2.0.2条规定。
地基持力层为：××号土层，地基承载力特征值=××。
建筑物结构为：框架结构；层数：××层；高度××米，需作（可不作）地基变形计算。
基础底面单位面积荷载：××。
按集中均布荷载估算，基础中点的地基沉降深度××米；
基础中点的地基沉降深度范围内地层的压缩模量值如下：
基础底面处的附加压力：=××
地基最终沉降量估算值：××mm

本工程建筑物的地基变形允许值为：××mm，满足规范要求。

基础受力层深度范围内地基存（不）在软弱下卧层，

软弱下卧层名称：××（××号土层）；埋深××米；
软弱下卧层顶面处附加压力值： =××；
软弱下卧层顶面处土的自重压力值：=××；
软弱下卧层顶面处深度修正后地基承载力特征值：=××；
估算结果： ；满足规范要求。（ ；不满足规范要求）。
6.1.3 软弱地基持力层换土处理
根据《建筑地基处理技术规范》（JGJ 79-2002）

6.2人工地基方案

6.2.1 桩基方案：
勘测场地内根据建筑（构）物的特性以及单柱最大荷载×××（×××），桩基持力层选择×××（土层编号：××），×××（土层编号：××）。根据桩基的持力层沉桩可能性，选用桩的类型为：（人工挖孔桩混凝土预制桩、沉管灌注桩、水下冲钻孔桩、大孔径桩）；桩径分别选用=×××mm；=×××mm；=×××mm。桩长分别选用：=××m；=××m；=××m 。
根据《建筑桩基及技术规范》（JGJ 94-94）有关规定，单桩承载力估算结果如下表所列：
桩基设计参数推荐如下：
桩端极限端阻力标准值
桩基施工工艺类型
桩端持力层
桩端极限端阻力标准值
土层编号
土层名称

极限端阻力标准值单位：
桩侧极限侧阻力标准值：
土层编号
土层名称
桩侧极限侧阻力标准值

极限侧阻力标准值：
单桩承载力估算
持力层名称

桩类型

桩径 （米）

桩长 （米）

估算单桩承载力
极限标准值（kN）

持力层名称

桩类型

桩径 （米）

桩长 （米）

估算单桩承载力
极限标准值（kN）

6.2.2 复合地基

7建筑边坡评价

场地的××方向的自然边坡的结构：由上部为××地层、下部为××地层组成，目前边坡是处于稳定状态，场地平整后××方向形成高度将近××米的切坡，根据（《岩土工程勘察规范（GB 50021-2001）》及根据《建筑地基基础设计规范（GB 50007-2002）》，）采用××方法评价。

*************************************************************************
坡率法；
极限平衡法（平面型破坏、圆弧形、倾倒型破坏）；
*************************************************************************
根据上述的评价结果，原有自然边坡的稳定状态属于××状态。

*************************************************************************
为了保证边坡的稳定可以采取或护坡、护面（喷射混凝土、护墙、三合土护面）锚固、支挡（挡土墙、抗滑桩、扶壁、支墩）、排水（地表水和地下水）等的方案。
挡土墙选择××土层作为地基持力层，若挡土墙建筑材料选择条石砌置时，挡土墙与基底岩土的摩擦系数，推荐采用=××。若挡土墙建筑材料选择浆砌块石砌置时，挡土墙与基底岩土的摩擦系数，推荐采用=××。若挡土墙建筑材料选择混凝土砌置时，挡土墙与基底岩土的摩擦系数，推荐采用=××。
护坡的放坡的坡度采用1:××。
*************************************************************************

7.4 基坑开挖评价

7.4.1 浅基础基坑
（基坑开挖是否要支护？如何防止基地土产生扰动、管涌，是否采取降水措施，地下水计算参数）等等。
7.4.2 深基础基坑开挖评价
基坑边离周围已建临近的建筑物距离××米建筑物的基础类型为××、基础埋深××米，层数××，上部结构形式××。
基坑坑底面标高××米，基坑开挖深度××米，基坑宽度××米，基坑长度××米，穿过的土层有××（××土）、××（××土）、××（××土）、××（××土）号土层。其设计参数指标如下表所列：

土层编号
土层名称
重力密度（）
内摩擦角
粘聚力

基坑开挖深度××米范围内土层厚度加权的内摩擦角××度；土层厚度加权的粘聚力××
*************************************************************************
当基坑穿过多层土层时，在提供一个参数等值内摩擦角供设计使用

----等值内摩擦角
----土层厚度加权的内摩擦角
-----土层厚度加权的粘聚力。
----基坑开挖深度
*************************************************************************
场地含水层为××土层（××号）；本层地下水水位埋深××米。基坑开挖深度揭穿含水层（××土层号）××米。该层的渗透系数=××。影响半径
=××米。
基坑开挖、降水时对其周围已建临近的建筑物的安全使用有影响。所以深基坑的支护结构需要采用止水挡土结构与排水设施。
排水设施建议采用××方法进行降水。
基坑开挖深度未揭穿含水层（××土层号）。该层的渗透系数=××。含水层的顶板距离基坑底面（）××米，
不会产生管涌
----地下水位距含水层顶板的距离××米；

估算基坑底抗隆起的安全系数，估算假设条件----基坑边无堆放荷载。

（〉=1.35＞；故基坑底不会发生隆起。
(, ---含水层的顶板上部，基坑底面以下的土层自重，---基坑边堆放荷载。)

8. 关于工程中岩土工程问题的分析与建议

8.1 预测施工期间可能出现的问题，需要进行那些监测与验基的措施，或再何种情况下需要进行补充专门勘察工作。

8.2 分析预测深基坑、高边坡、沉井、沉桩、降水、支挡护等工程施工中可能出现的问题与对策。

9. 结论与建议
