沉降离心机控制部分改造.doc

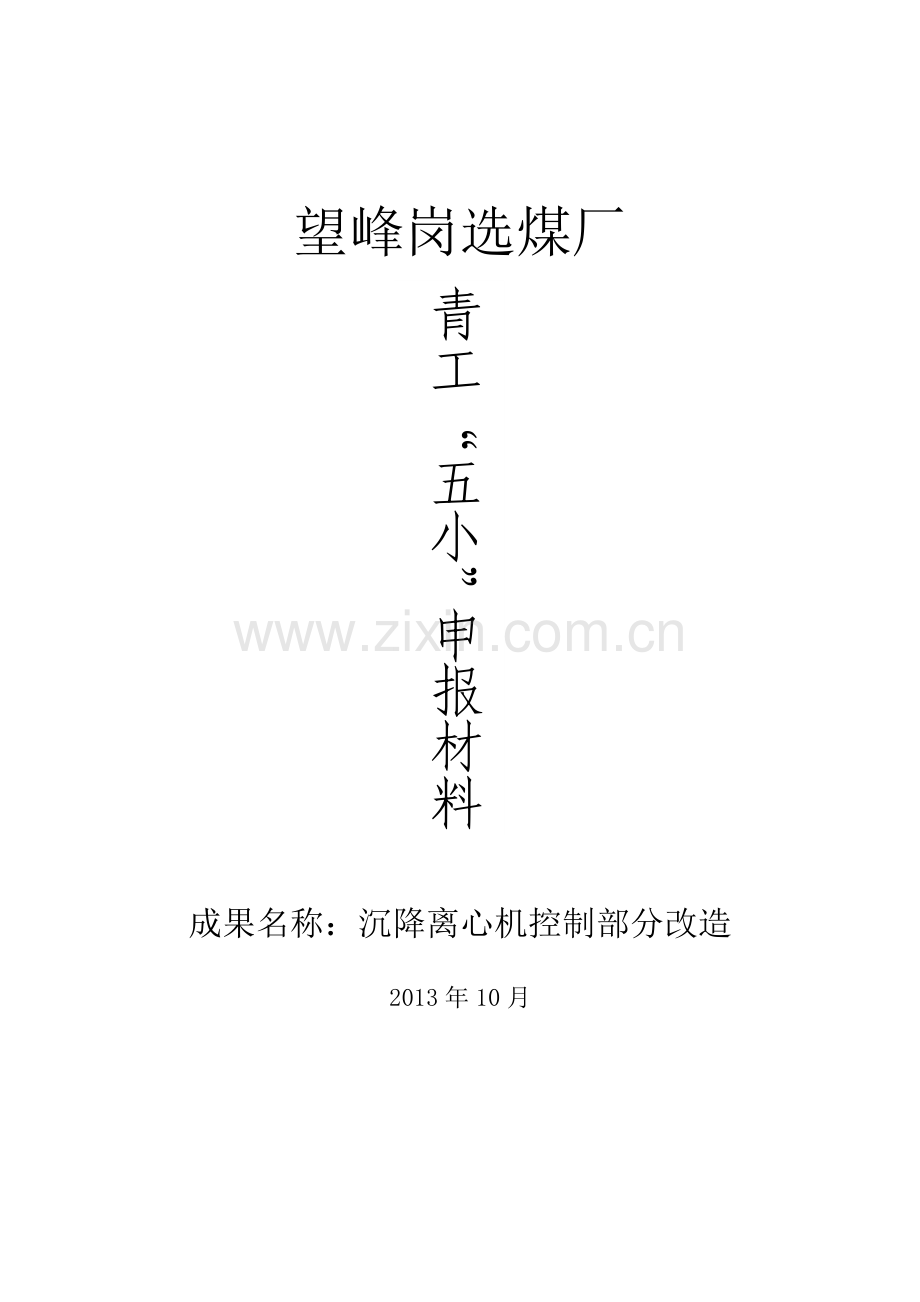

望峰岗选煤厂
青工“五小”申报材料

成果名称：沉降离心机控制部分改造

2013年10月

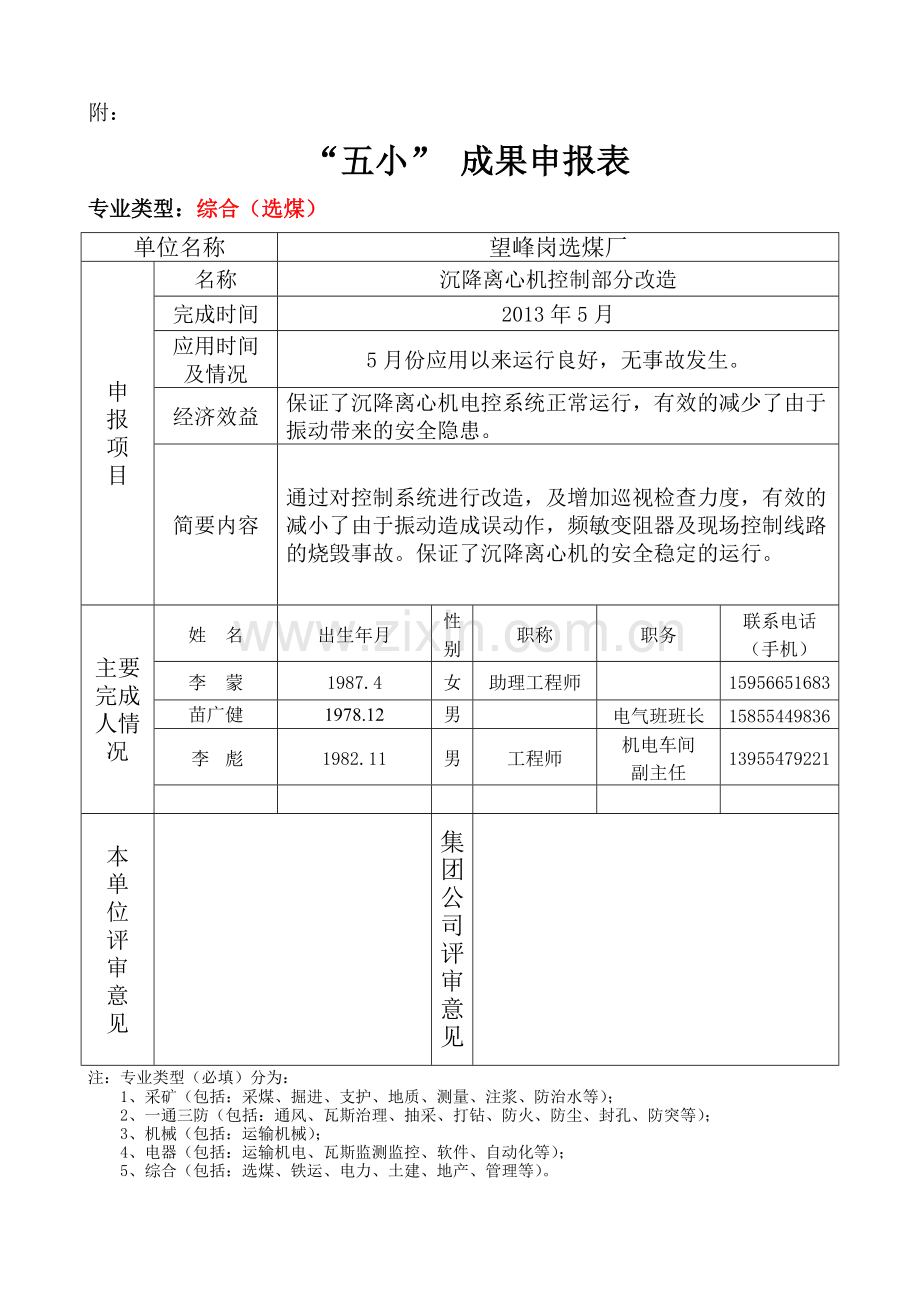

附：
“五小” 成果申报表
专业类型：综合（选煤）
单位名称
望峰岗选煤厂
申
报
项
目
名称
沉降离心机控制部分改造
完成时间
2013年5月
应用时间
及情况
5月份应用以来运行良好，无事故发生。
经济效益
保证了沉降离心机电控系统正常运行，有效的减少了由于振动带来的安全隐患。
简要内容
通过对控制系统进行改造，及增加巡视检查力度，有效的减小了由于振动造成误动作，频敏变阻器及现场控制线路的烧毁事故。保证了沉降离心机的安全稳定的运行。
主要
完成
人情
况
姓 名
出生年月
性别
职称
职务
联系电话
（手机）
李 蒙
1987.4
女
助理工程师

15956651683
苗广健
1978.12
男

电气班班长
15855449836
李 彪
1982.11
男
工程师
机电车间
副主任
13955479221

本
单
位
评
审
意
见

集
团
公
司
评
审
意
见

注：专业类型（必填）分为：
1、采矿（包括：采煤、掘进、支护、地质、测量、注浆、防治水等）；
2、一通三防（包括：通风、瓦斯治理、抽采、打钻、防火、防尘、封孔、防突等）；
3、机械（包括：运输机械）；
4、电器（包括：运输机电、瓦斯监测监控、软件、自动化等）；
5、综合（包括：选煤、铁运、电力、土建、地产、管理等）。
沉降离心机控制部分改造

一、 使用背景
我厂沉降离心机自2012年改造后，总体运行情况良好，有效的实现了沉降离心机的自动控制，在一年多的实际运转过程中，暴露出了某些问题，我厂做了及时调整，维护了设备的安全稳定运行。
二、 问题简述
今年3月份，626现场动力柜内用于降压启动的频敏变阻器烧坏，造成柜内其他控制线路及开关受热损坏，设备停止运行，主洗被迫停车，我车间立即组织人员进行抢修，更换频敏变阻器及线路整改。随后，车间召开事故分析会，由于现场柜内受损，不利于查找问题，因此从控制原理图入手，进行可能性分析，具体如下：
因为626现场动力柜处于主厂房3.2米平台上，开车时，振动严重，用于短接频敏变阻器的接触器KM4，因外界震动，有可能造成控制回路中的硬接线压接松动，致使接触器失电，导致频敏器重新得电，由于现场动力柜空间不大，频敏器过热后，无法及时散热，造成频敏器受热烧坏，其柜内的线路损坏。
三、 解决问题
为解决上述问题，我车间组织了研究小组，从控制原理图入手，结合现场实际运行环境，提出了一套解决方案：
1、为了解决启动柜拥挤散热问题，我车间决定新增一台柜子，将频敏变阻器移出。这样既解决了启动柜拥挤问题，也减小了由于振动造成系统误动作，频敏器过热导致的线路大面积毁坏事故。
2、对控制系统图进行修改，在主接触器KM3旁并联了个延时继电器KT3，KT3的常开接点与KA4并联。KM4由于程序控制，在KM3吸合后，延时20S吸合，短接频敏变阻器。增加了KT3，有效的保证了在设备正常运行过程中，短接变阻器的接触器KM4不会自动失电。从而，达到了程序和硬接线的双重保护。（具体图如下）

3、对于现场振动的问题，我车间增加了现场巡查力度，开车时，对频敏器及线路温度进行测量；对现场柜体重新固定；每周两次对625、626现场控制柜进行检查，线路压接紧固，有效的防止了现场振动带来的线路松动。保证了设备的安全稳定的运行。
四、 效益分析
通过本次改造，有效的保证了沉降离心机的安全运行，减少了事故的发生，带来了直观的经济效益。
如果振动导致柜体电气元件、线路烧坏，需要重新配盘调试，在备件齐全且接线顺利的情况下，至少需要十个小时。但是在抢修的环境中，现场电工重新接线有可能出现错误，再加上备件不及时，其影响生产时间就更加无法估计了。带来的直接经济损失也极大。
具体效益如下：
单台节省配件：动力柜3万+控制柜0.5万=4万。
影响主洗生产：至少十个小时。
