澳斯迪背景音乐系统典型应用方案和系统互联接口

一、 背景和目的
背景音乐系统是智能家居的组成部分。即在任何一间房子里包括：客厅、卧室、厨房及卫生间等，均可布上音乐线，通过一个或多个音源，让人在每个房间里都能听到动听的背景音乐。
背景音乐系统是智能家居解决方案的重要组成部分，承担着为用户提供家居系统中舒适和享受的功能。
背景音乐系统的主要品牌有澳斯迪、泊声、向往等。本文主要介绍了澳斯迪背景应用系统的典型应用方案和产品。

二、 典型方案
l 平层方案
l 别墅方案
l 酒店会所方案

三、 平层解决方案
典型需求
l 户型：3房2厅
l 房间数量：2-5个
l 简单播放音乐
l 最好能播放手机里音乐
l 价格低
推荐单体小主机方案：
l DM835小主机 + 2只AUX802天花喇叭（价格低廉）
l DM836ǁ小主机 + 2只AUX167天花喇叭（音质好）
l DM838小主机 + 2只AUX168天花喇叭（功能丰富）

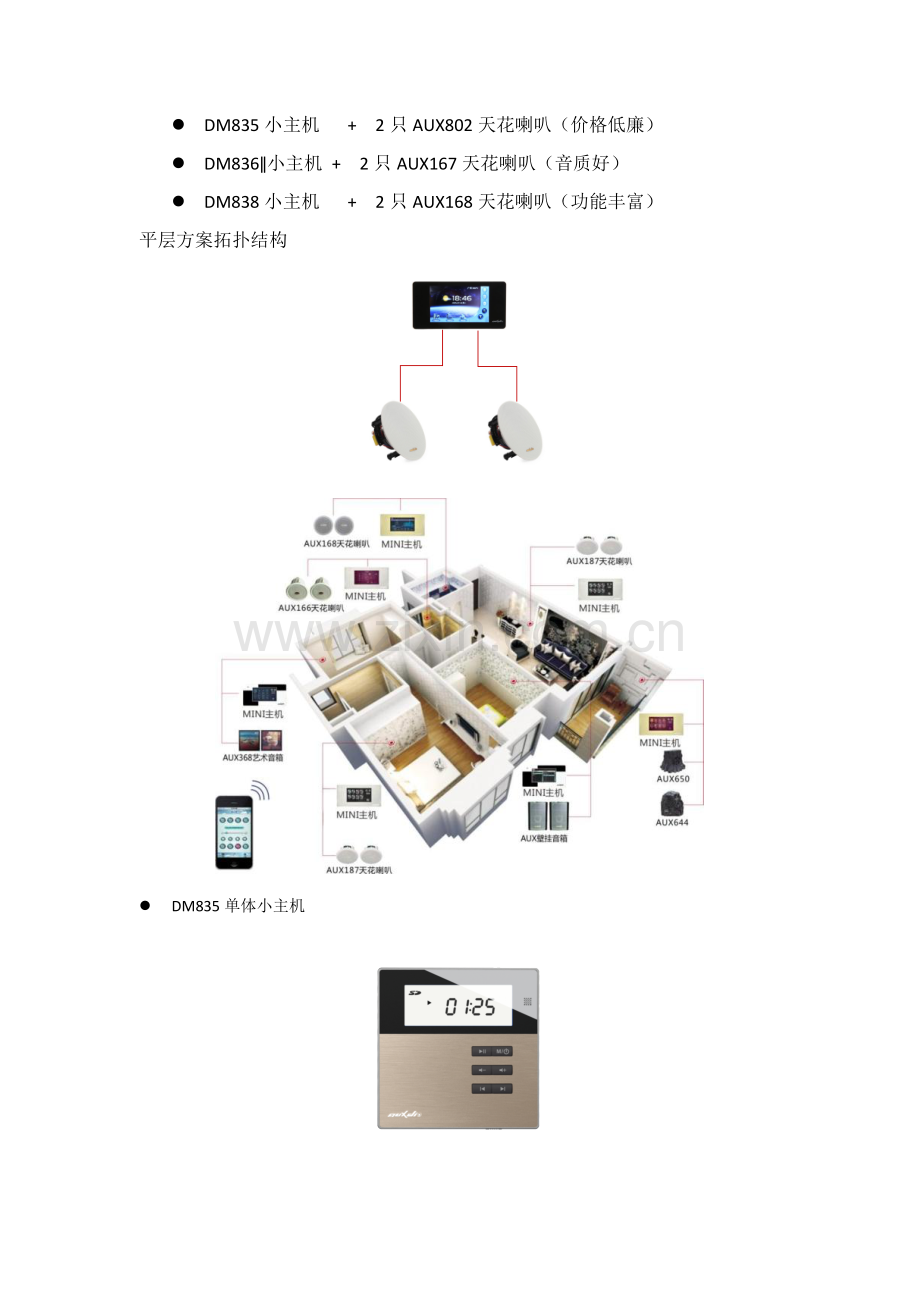

平层方案拓扑结构

l DM835单体小主机

音源：蓝牙、SD、收音机、AUX1、AUX2
配备精美遥控器，方便无线红外遥控
l DM836II单体小主机

5寸TFT真彩屏，轻触式电容屏触摸操作
5路音源：蓝牙、内置音乐、SD、网络电台、AUX
支持音频格式：MP3、WMA、WAV、APE、FLAC、ACC、OGG等
独立定时功能，并具备断电记忆功能
通信接口：RS-485
RJ45网络接口，支持手机和IPAD等无线控制
l DM838单体小主机

屏幕大小：5.0寸高清屏
音源数量：5种（本地音乐/SD、网络音乐、网络电台、蓝牙、AUX）
支持多种音频格式：MP3、WMA、WAV、APE、FLAC、ACC、OGG等
通信接口：TCP/IP
无线控制：手机、IPAD
推送：支持Airplay和DLNA协议，可将手机/平板的网络音乐和本地音乐推送主机播放

四、 别墅解决方案
典型需求
l 户型：3层-5层
l 房间数量：6-12个或以上
l 音质好
l 可以全宅无线控制音乐
l 可以播放自己喜欢的音乐
推荐大主机方案
l AM8318主机 + BM828R控制器+AUX168天花喇叭（音质好、性价比高）
l AM8328主机 + BM828R控制器+AUX187天花喇叭（音质更好、功能强）
l AM8230主机 + BM823R控制器+AUX167天花喇叭（独特、可呼叫对讲）
别墅方案拓扑结构

l AM8318主机

分区数量：8个
音源数量：7种（网络音乐模块3个、网络电台、SD/USB、DVD、AUX1、AUX2）
音频解码：支持MP3、WMA、APE、FLAC、WAV等音频格式
定时点：分区独立定时，可单次或重复，可定时开机与关机
通信接口：RS-232、TCP/IP
无线控制：手机、IPAD
无线推送功能：可将手机/平板（包括在线音乐）、网络硬盘歌曲推送至主机播放（支持Airplay和DLNA协议）

l AM8328主机

分区数量：8个(可扩展至72分区)
音源数量：6-16种（网络音乐模块8-12个、网络电台、SD/USB、DVD、AUX1、AUX2）
音频解码：支持MP3、WMA、APE、FLAC、WAV等音频格式
通信接口：RS-232、TCP/IP
无线控制：手机、IPAD
无线推送功能：可将手机/平板（包括在线音乐）、网络硬盘歌曲推送至主机播放（支持Airplay和DLNA协议）
扩展性：可最多扩展接16台AM8300（4区）扩展机
l AM8320主机

分区数量：48+2个
音源数量：8种（MP3、FM/AM、DVD、TV、IPOD、AUX、SD、本地收音机）
中控接口：RS-232、TCP/IP
无线控制：手机、IPAD
呼叫对讲：一对一，一对多
五、 酒店会所方案
典型需求
l 房间数量：10-200个
l 每个房间独立听控音乐
l 客人可以播放自己的音乐
l 总台可以集中控制、分组控制
l 总台可以呼叫每个房间
l 插卡即可播放指定音乐或音频文件
l 音质好
推荐寻呼系统方案
l AUX9100中央控制器 + AUX9101智能寻呼台+AUX9103 GPS北斗校时器+DM836ǁ小主机+AUX167天花喇叭
酒店会所方案拓扑结构

l AUX9100中央控制器

性能极佳，内置SSD固态硬盘，工业级芯片，全天24小时在低温和高温下长期稳定运行体带专业的中央管理软件，能定时、分区和对内置节目管理
能添加分区，一共可添加200个分区
对所有分区进行分组操作，对分区进行开关、调节音量操作
显示分组信息、分区状态、节目列表、定时点信息
对一个或多个分组/分区进行播放节目操作
可添加/修改/删除定时点，把定时点下发给指定分区
内置大容量节目源空间，可根据用户需要对节目源进行分类
可把常用节目同步到网络化音箱
可对音箱与智能寻呼台进行系统远程升级
l AUX9101智能寻呼台

7寸TFT真彩液晶显示屏+电容触摸屏，支持五点触控
最多可控制200个分区，具有分区一键全开功能
具有分区寻呼和分组寻呼功能
可根据需求只显示关注的分区和分组
可查看分区状态信息
具有多段电平指示功能，寻呼声压更直观
可向分区广播主机节目库歌曲
具有保存每一次寻呼记录的功能，可选择重要日志上传到主机保存
话筒在设定时间内无信号输入，可自动关闭
屏幕背光点亮时间与亮度可调，实现节能运行
具有用户密码与权限管理
支持由主机推送的远程升级
六、 互联与通信接口
支持互联和通信的小主机和大主机可以使用串口或TCP/IP网络接口进行通信。
l 串口通信
支持RS232、RS485等方式
通信协议如下所示：

具体的通信协议如《AM8318和AM8328 RS232中控通讯协议》

l TCP/IP通信
支持TCP或UDP通信
通信协议如下所示：

具体的通信协议如《澳斯迪网络控制协议》
