室内给水钢塑复合管管道工程施工方案.docx

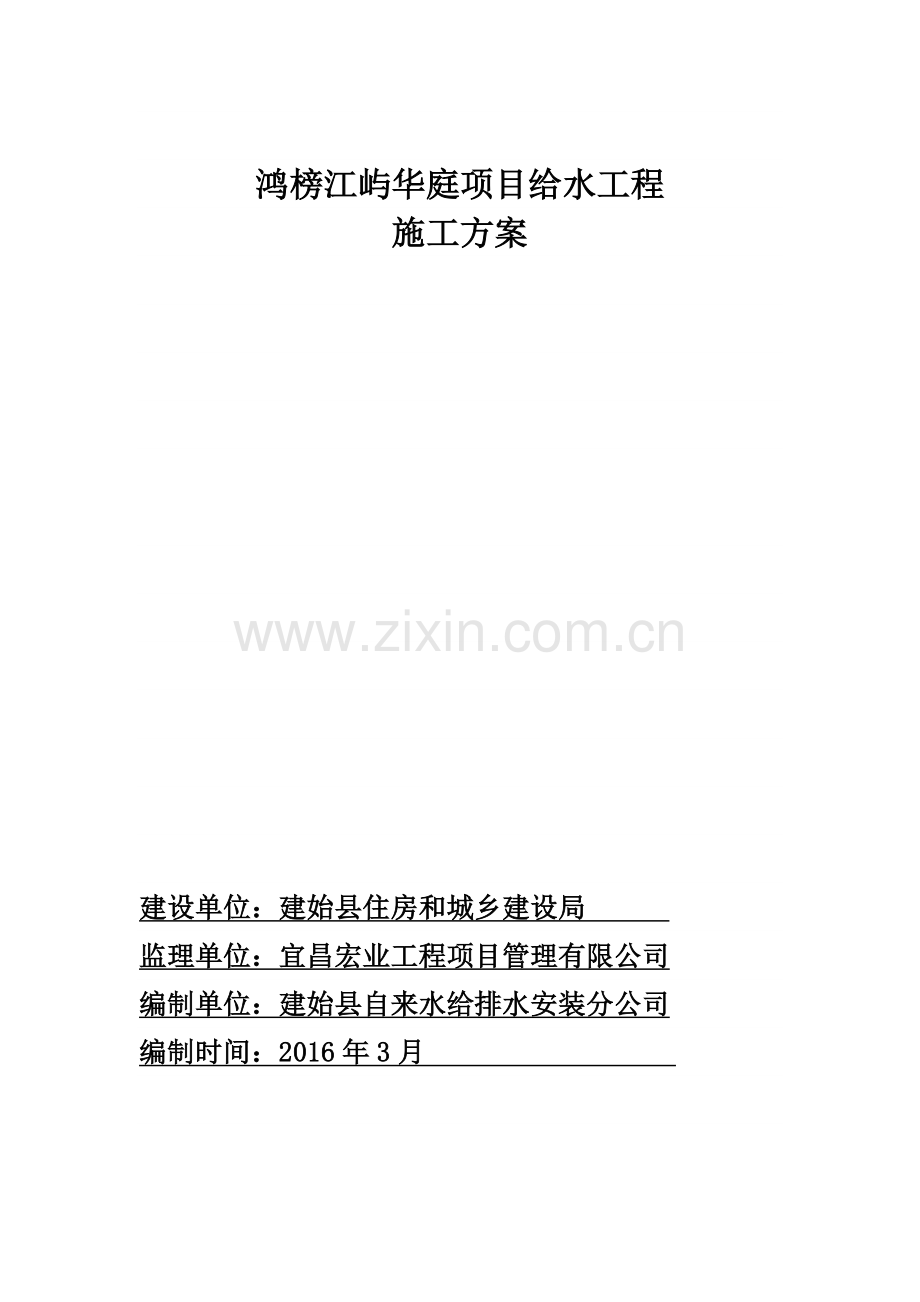

鸿榜江屿华庭项目给水工程
施工方案

建设单位：建始县住房和城乡建设局
监理单位：宜昌宏业工程项目管理有限公司
编制单位：建始县自来水给排水安装分公司
编制时间：2016年3月

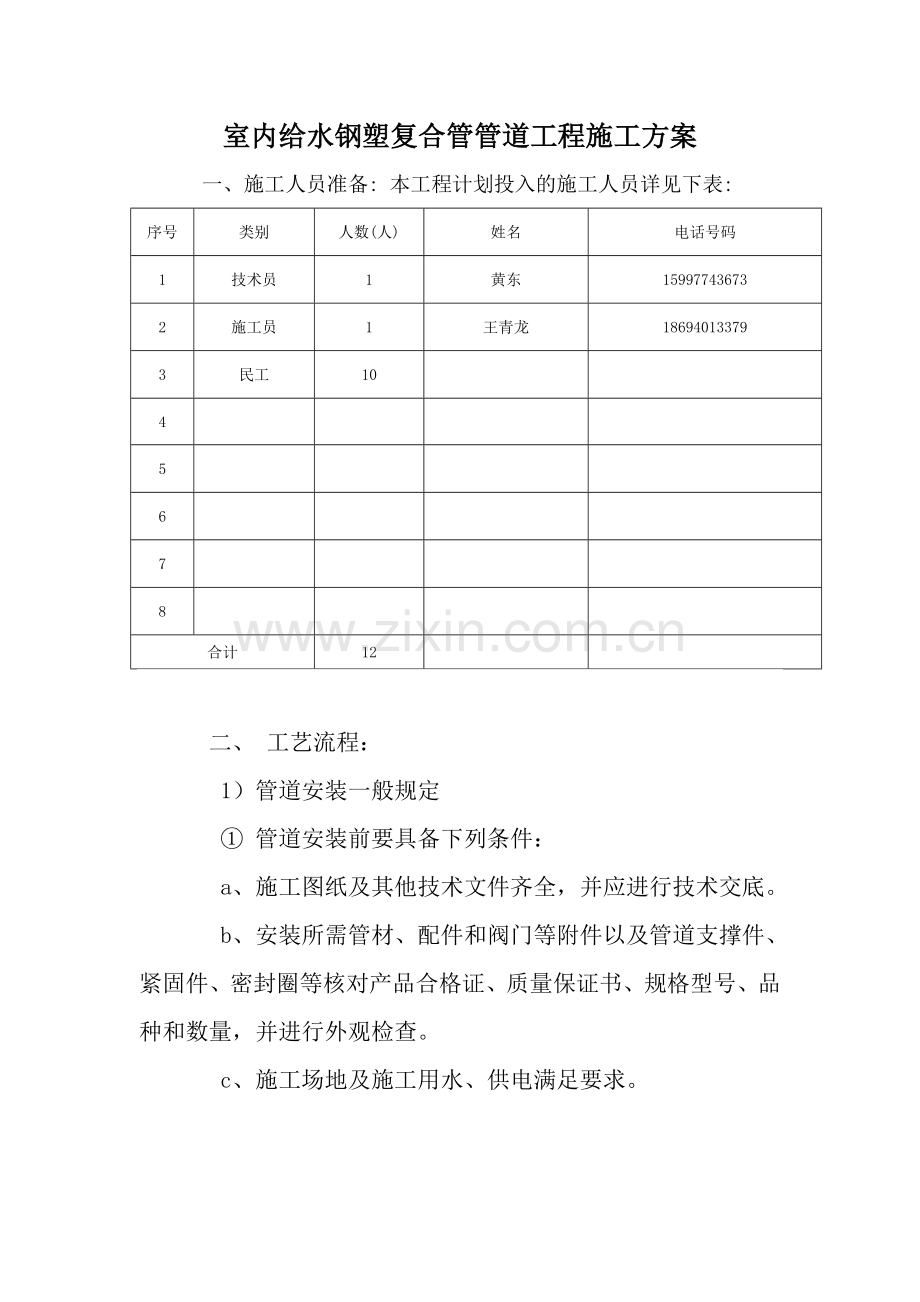

室内给水钢塑复合管管道工程施工方案
一、施工人员准备: 本工程计划投入的施工人员详见下表:
序号
类别
人数(人)
姓名
电话号码
1
技术员
1
黄东
15997743673
2
施工员
1
王青龙
18694013379
3
民工
10

4

5

6

7

8

合计
12

   二、 工艺流程：
    1）管道安装一般规定
    ① 管道安装前要具备下列条件：
    a、施工图纸及其他技术文件齐全，并应进行技术交底。
    b、安装所需管材、配件和阀门等附件以及管道支撑件、紧固件、密封圈等核对产品合格证、质量保证书、规格型号、品种和数量，并进行外观检查。
    c、施工场地及施工用水、供电满足要求。
    ② 施工人员已经过技术培训，熟悉钢塑复合管的性能，已掌握基本操作技能。
    ③ 钢塑复合管的施工选用下列施工机具：
    a、切割采用金属锯。
    b、套丝采用自动套丝机。
    c、压槽采用专用压槽机。
    d、弯管采用弯管机冷弯。
    ④ 钢塑复合管管道施工程序：室内埋地管在底层土建地坪施工前安装，安装至外墙外不小于500mm，管口及时封堵；管道安装从大管到小管的顺序安装，并不得埋设于钢筋混凝土结构层中。
    ⑤ 给水管道应有2～5%的坡度，坡向立管及用水点。
    ⑥管道过墙及过楼板的管道，均应加预埋套管。穿墙套管长度不应小于墙厚，穿楼板套管应高出楼面或地面50mm，下端与天花板平齐。注意管道法兰连接，螺纹连接及焊接处均不得设在套管内和墙中，更不得直埋在地下。
    ⑦管道预留孔洞尺寸为管道外径加40ｍｍ。
    ⑧管径不大于50mm时可用弯管机冷弯，但其弯曲曲率不得小于8倍管径，弯曲角度不大于10°。
    ⑨在同一房间内,安装同类型的卫生器具及管道附件,除特殊规定外,应分别安装在同一高度上。
    ⑩冷热水管上下平行安装，热水管应在冷水管上面；垂直安装，热水管应在冷水管的左侧；在卫生器具上安装冷、热水觜，热水应安装在左侧
    （2）螺纹连接
    ①管端清理加工要符合下列要求：
    a、采用细锉将金属管端的毛边修光。
    b、采用棉丝和毛刷清除管端和螺纹内的油、水和金属切屑。
    c、涂塑管采用削刀削成轻内倒角。
    ②、管端、管螺纹清理加工后，进行防腐、密封处理，采用防锈密封胶和聚四氟乙烯生料带缠绕螺纹，同时应用色笔在管壁上标记拧入深度。
    ③、管子与配件连接前，必须检查衬塑可锻铸铁管件内橡胶密封圈或厌氧密封圈，然后将配件用手捻上管端丝扣，在确认管件接口以插入涂塑钢管后，用管钳进行管子与配件的连接。
    ④、管子与配件连接后，外露的螺纹部分及所有钳痕和表面损伤部位均要涂防锈密封胶。
    ⑤、钢塑复合管不得与阀门直接连接，应采用黄铜质内衬塑的内外螺纹专用过渡管接头。
    （3） 沟槽连接
    ①  沟槽式管接头应符合国家现行的有关产品标准。
    ②  沟槽式管接头的工作压力应于管道工作压力相匹配。
    ③  采用专用滚槽机压槽，压槽时管段应保持水平，钢管与滚槽机正面呈90°。压槽时应持续渐进，槽深要符合下表要求：
    沟槽标准深度及公差（mm）
    管径沟槽深公差
    ≤802.20+0.3
    100～1502.20+0.3
    200～2502.50+0.3
    ④  涂塑复合钢管的沟槽连接按下列程序进行：
    a、 检查橡胶密封圈是否匹配，涂润滑剂，并将其套在一根管段的末端，将对接的另一根管段套上，将胶圈移至连接段中央。
    b、将卡箍套在胶圈外，并将边缘卡入沟槽中。
    c、将带变形块的螺栓插入螺栓孔，并将螺母旋紧。注意，应对称交替旋紧，防止胶圈起皱。
    ⑤管道最大支撑间距如下表所示：
    管径（mm）最大支撑间距（m）
    65～1003.5
    125～2004.2
    （4） 水压试验
    ① 本工程给水管做水压试验，水压试验压力为0.6Mpa。
    ② 水压试验之前，管道应固定，接头须明露。
    ③ 管道注满水后，先排出管道内的空气，进行水密性检查。
    ④加压宜用手压泵，升压时间不小于10分钟，测定仪器的压力精度不应低于0.01Mpa。
    ⑤检验方法：金属及复合管给水管道系统在试验压力下观测10min，压力降不大于0.02Mpa，然后降到工作压力进行检查，应不渗不漏。
    ⑥在管道压力试验（强度试验）合格后，进行管道清洗。输送生活饮用水的管道还应消毒，消毒后的管道通水水质要符合现行国家标准《生活饮用水卫生标准》GB5749的要求。
    （5） 管道防腐：根据室内给排水消防设计说明，应对焊接钢管作防腐处理，具体做法焊接钢管经除锈处理后外壁刷红丹及银粉漆各两道。
    （6） 管道保温：管道保温应符合下列规定：
    ①、保温瓦的接缝应错开，多层保温瓦应交错盖缝绑扎。
    ②、厚度应均匀，绑扎牢固。用玻璃布缠绕，搭接长度不得小于10-20毫米。
    ③、管道保温，应粘贴紧密，表面平整，圆弧均匀，无环行断裂。保温层厚度应符号设计要求，允许偏差-5%--+10%。
    ④、管道、设备和容器的保温，应在防腐、水压试验合格后进行。如需先保温或预先做保温层，应将管道连接和环行焊缝留出，水压试验合格后，再将连接处填塞。
    ⑤、保温管道的支架处应留膨胀伸缩缝，并用石棉或玻璃棉填塞。
