一、微条线阻抗COUPON的设计：
四层板，微条线在L1和L4层，分别参考L2和L3层，（线宽依客户要求）：
以下绿色为钻孔；蓝色为铜；白色为基材
钻头Ф1.2mm的PTH
Ф60mil和60*60mil的铜箔PAD
长6″(4inch)的信号线
Ф100mil的隔离PAD
内径：60mil；外径：76mil；线宽：10mil．

2.54mm

L1

L2

L3

L4

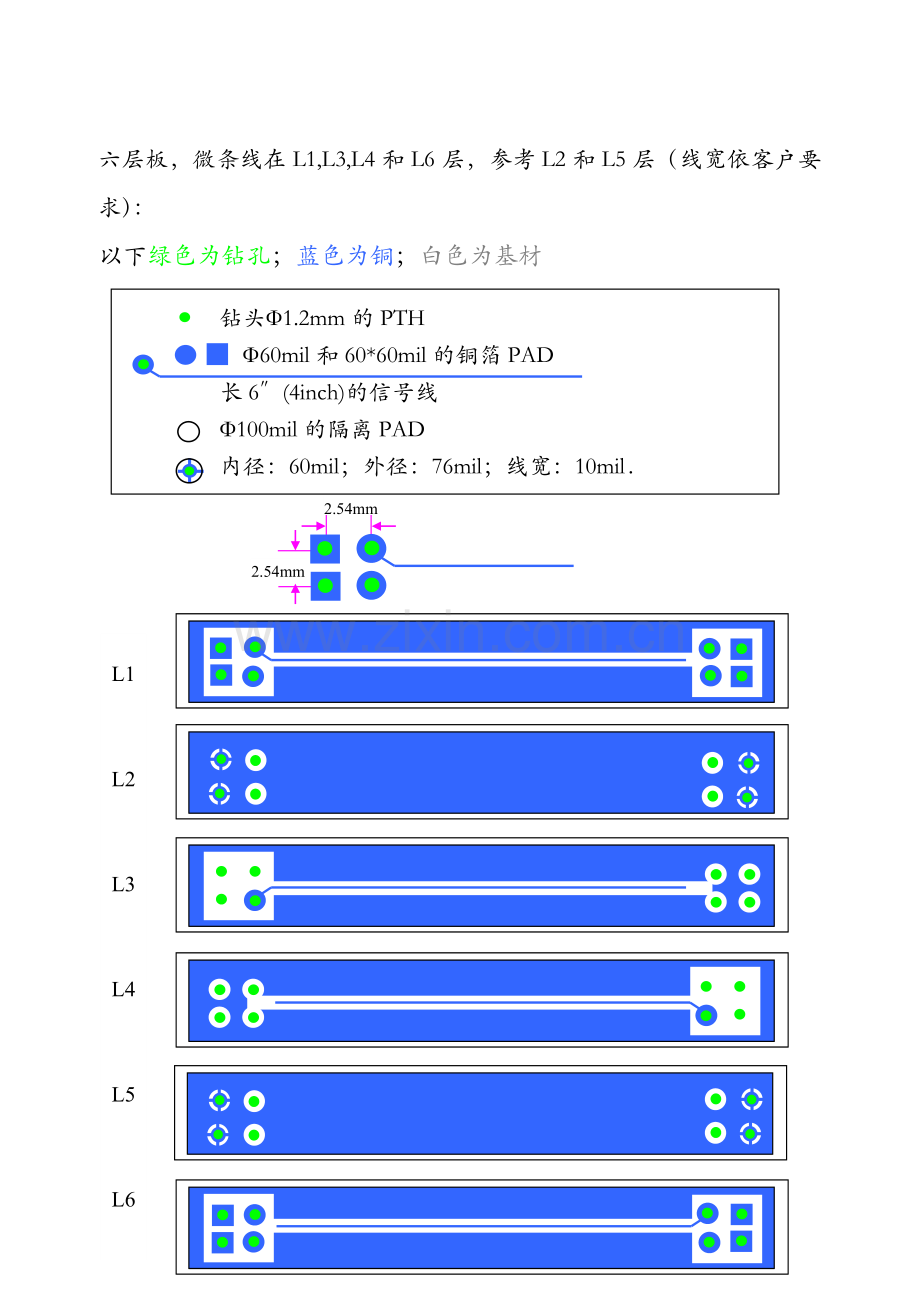

六层板，微条线在L1,L3,L4和L6层，参考L2和L5层（线宽依客户要求）：
以下绿色为钻孔；蓝色为铜；白色为基材
钻头Ф1.2mm的PTH
Ф60mil和60*60mil的铜箔PAD
长6″(4inch)的信号线
Ф100mil的隔离PAD
内径：60mil；外径：76mil；线宽：10mil．

2.54mm
2.54mm

L1

L2

L3

L4

L5

L6

二、差动阻抗线阻抗COUPON的设计：
四层板，差动阻抗线在L1、L4层，分别参考L2、L3层，(线宽和间距按客户要求)：
以下绿色为钻孔；蓝色为铜；白色为基材
钻头Ф1.2mm的PTH
Ф60mil和60*60mil的铜箔PAD
长6″(150mm)的信号线
Ф100mil的隔离PAD
内径：60mil；外径：76mil；线宽：10mil．

2.54mm

4mm

L1

L2

L3

L4

阻抗COUPON的设计注意事项：
1． 当线长无法做到4inch长时，可采用S形线路设计，但需保证前后两条线间距大于2mm
2． TDR试算时，
H/HOZ基板，镀铜AVG：800U”,铜厚：2.0mil;
镀铜AVG：1000U”,铜厚：2.2 mil
1/1OZ基板，镀铜AVG：800U”,铜厚：2.7 mil;
镀铜AVG：1000U”,铜厚：2.9 mil
单张2116厚度范围：+/-0.4mil
单张7628厚度范围：+/-0.6mil,
7628+2116; 7628+1080厚度范围：+/-0.6mil,
7628+ 7628厚度范围：+/-0.8mil,
3. 线宽范围Min:+/-1mil, Max:+/-20%
