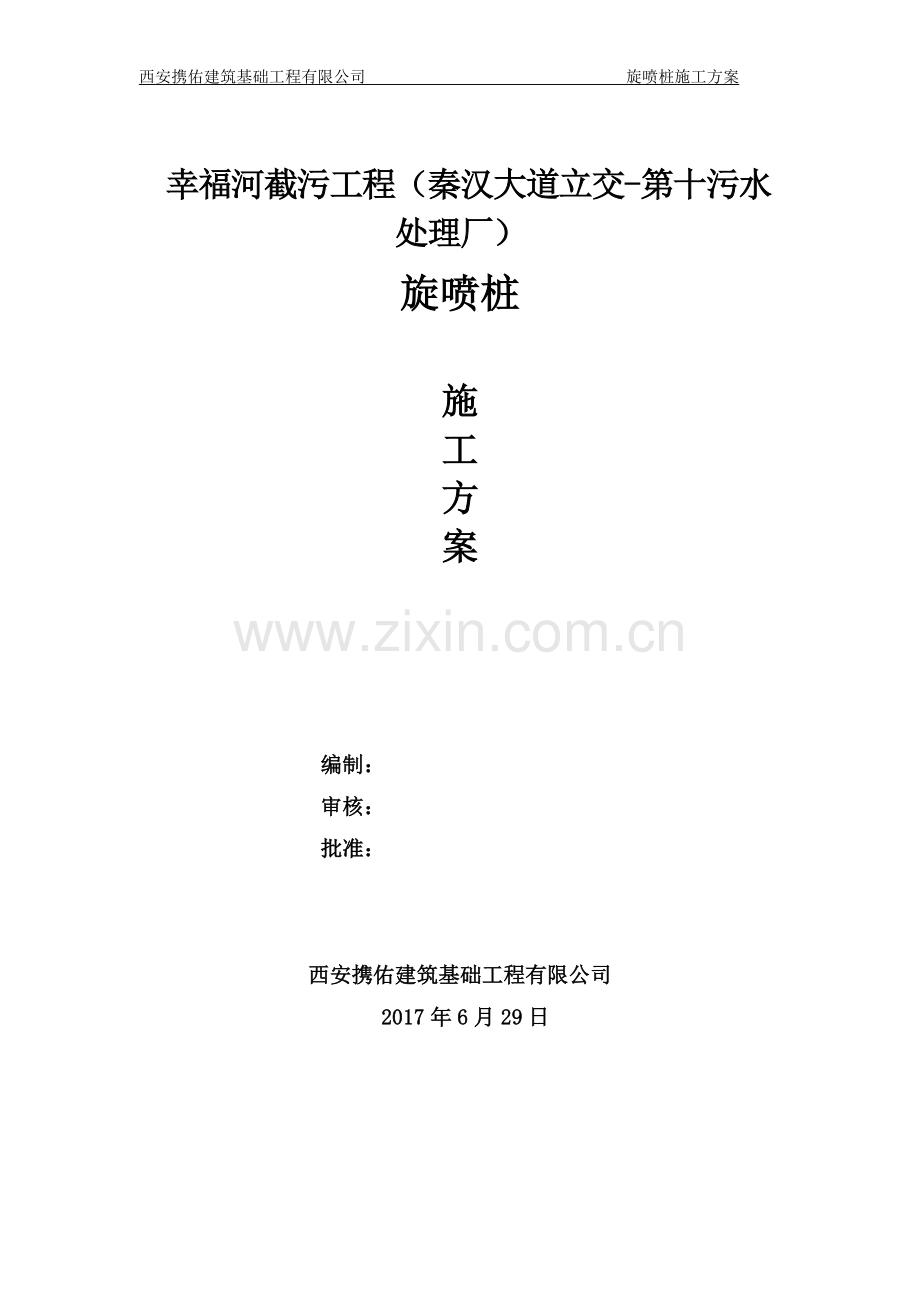

西安携佑建筑基础工程有限公司 旋喷桩施工方案

幸福河截污工程（秦汉大道立交-第十污水 处理厂）
旋喷桩

施
工
方
案

编制：
审核：
批准：

西安携佑建筑基础工程有限公司
2017年6月29日
目 录
一、编制说明 1
二、 作业准备 1
三、 技术要求 1
四、 施工工序与工艺流程 2
五、施工要求 3
六、施工技术措施 3
七、 劳动组织及人力保障措施 5
八 、材料要求 5
九、 设备机具配置 5
十、质量控制及质量保证措施 6
十一、 安全保证措施 8
十二、确保文明施工与环境保护组织措施 10
十三、确保工期的技术组织措施 11

一、编制说明
1.1 编制依据
⑴西安市幸福河截污工程（秦汉大道立交-第十污水处理厂）施工设计图及相关地质资料
⑵有关的现行施工规范、设计规范、规程标准。
⑶相关规范、规程：
《建筑地基基础设计规范》（GB50007-2002）；
《建筑桩基技术规范》（JGJ94-2008）；
以及其他国家、省、市现行的相关技术标准、设计规范、规定等。
⑷我单位现有人员的施工管理水平、技术水平、科研水平、机械设备配套能力以及资金投入能力。
⑸西安市建设文明工地及创建国家卫生城市有关标准及环境保护等方面的具体规定和要求。
⑹招标文件规定的全部内容.
1.2 适用范围
本方案适用于幸福河截污工程（秦汉大道立交-第十污水处理厂）旋喷桩施工作业。
二、 作业准备
①施工方案编制后，应在开工前组织技术人员认真学习旋喷桩施工方案，阅读、审核施工图纸，澄清有关技术问题，熟悉施工规范和技术标准。制定施工安全保证措施，提出应急预案。
②对施工人员进行三级岗前安全教育，及技术交底，对参加施工人员进行上岗前培训，特殊工种须考核合格后持证上岗。
③对施工现场进行详尽的管线调查，确定管线的位置及深度、管径。组织召开管线协调会，填写管线调查表。确保周围管线安全及施工安全。
④认真查看相关地质资料，确保地质与施工方案相符。在施工中，随时观察地质情况；如有地质变化，及时通知甲方，并对施工方案根据最新地质做适当调整，确保施工质量及施工安全。
三、 技术要求
表3－1　注浆主要技术参数表
序号
项 目
单 位
数 值
1
注浆压力
MPa
≧20
2
空气压力
MPa
≧0.7
3
水 灰 比

1.0
4
水泥浆液比重

1.49
4
水泥参入量
kg/m³
≧300
5
水 压
MPa
15～20
6
浆液流量
L/min
60～100
7
提升速度
cm/min
15～20
8
回转速度
r/min
8～16

四、 施工工序与工艺流程
下喷管
桩体质量检查
空压机开
平台建造、水电管线铺设
测量放线
提升喷射
安装钻机、喷机、
空压机、高压泵等
结束、移机
喷机就位
地面试喷
拌制水泥浆
孔口补浆
废浆处理
建造水泥
浆制浆站机械撤出

理

水泥浆回收
浆液输送
处理

图4－1旋喷桩施工工艺流程图

4.1 施工顺序：
高压旋喷桩桩径500mm，桩间距400mm；桩深平均约11米，桩长共计约35800米.
施工遵循逐跳孔作业，以利于浆液扩散及孔间封堵。在旋喷管下到设计深度后开始旋喷注浆，边旋转喷浆边提升，必要时进行复喷。
⑴桩位布设。根据甲方要求进行布设，高压旋喷桩桩径500mm，桩间距400mm。防止相邻旋喷桩在砂层中串孔，采取间隔桩位进行施工以保证成桩质量。
⑵机器就位。施工前进行场地平整，挖好排浆沟，做好钻机定位，要求钻机安放保持水平，钻杆保持垂直，其倾斜度不得大于1.5%
⑶旋喷桩施工。先用旋喷桩机下钻，在钻机下钻前先检查高压水与空气喷射情况，各部位密封圈是否封闭，然后作高压水射水试验，合格后方可下钻喷射浆液。为防止下钻过程中堵嘴，可边射水、边插管，水压力不超过1MPa。当遇到下面有孤石或其他较硬物质时，查明情况后可用地质钻机进行引孔施工。注浆管下放到至孔底50cm左右时，开始送料进行喷射，在孔底喷射切割一分钟后，由下而上进行喷射作业，技术值班人员必须认真负责，注意检查浆液初凝时间，气、浆的压力和流量，喷射的提升速度，进冒浆比重和各种参数的测量记录、并整理分析。
⑷充填灌浆。为解决好凝结顶部因浆液析水而出现凹陷现象，当喷射结束后，随即在喷射孔内，进行静压充填灌浆，直至孔口浆面不再下降为止。
⑸冲洗。当喷射完毕，应及时用清水将泵冲洗干净，管内、机内不得残存水泥浆。通常用泥浆泵泵入清水，在地面上冲水，以便把泥浆管、注浆管内的水泥浆全部排除。
五、施工要求
对进场的各种材料按相应的验收标准进行进货验收。在有监理在场的情况下取样，并派专人负责送到相关实验室进行材料试验，不合格的材料严禁使用。
旋喷桩使用的水泥应采用新鲜无结块强度等级42.5级普通硅酸盐水泥，泥浆水灰比为1.0。稠度要适合，为消除离析；浆液宜在旋喷前lh以内配制，使用时滤去硬块、砂石等，以免堵塞管路和喷嘴。
六、施工技术措施
⑴旋喷前要检查高压设备机管路系统，其压力和流量必须满足设计要求，注浆管接头密封必须良好，在地面试送后方可进行施工。
⑵浆液水灰比为1.0±0.1，严格控制；水泥浆要不断搅拌，防止水泥浆在旋喷过程中沉淀。水泥浆液随配随用，并在旋喷作业过程中连续不停地搅拌。一次搅拌量宜为1.0m³。
⑶孔位按设计位置经测量人员现场定位，桩位偏差不得大于5cm，引孔直径Φ>130mm，孔斜不大于1.5%。
⑷成孔后，喷嘴达到设计标高时方可喷射注浆，严格过滤水泥浆液，并按喷嘴直径设置两道过滤装置：在制备水泥浆液搅拌罐和泥浆泵吸浆搅拌罐之间设一道过滤网，在泥浆泵吸浆管尾部设一过滤器。
在喷射注浆参数达到规定值后，随即按旋喷工艺要求，由下而上喷射注浆：
①按设计转速原地旋转旋喷管。
②按设计旋喷方法，输入水泥浆液、水和压缩空气，待泵压和风压升至设计规定值并孔口返浆且返浆比重大于1.3时，提升旋喷管。
③按设计的提升速度提升旋喷管， 由下而上的旋喷注浆作业。注浆分段提升的搭接长度不得小于100mm。
⑸在旋喷作业过程中，拆卸注浆管节、插管后，重新进行旋喷作业的搭接长度不小于0.3m。
⑹针对地层需扩大喷射注浆范围或提高强度时可采取复喷措施。
⑺孔深和钻孔内的地下、洞穴、涌水、漏水以及与工程地质报告不符等情况，应采取相应措施。若出现不返浆或返浆较少时，可采取添加速凝剂或增大注浆量，待正常返浆后再继续作业；若返浆过多，宜提高喷射能力，适当加快提升与转动速度。
⑻喷射能力、提升速度对成桩直径有较大影响，应根据深度及土质条件随时进行调整。当旋喷管提升接近桩顶时，从桩顶以下1.0m开始，慢速提升旋喷至桩顶，旋喷数秒。
⑼旋喷作业完成后，不间断地将冒出地面的浆液回灌到喷浆孔内，直到孔内的浆液面不再下沉为止。
⑽旋喷过程中，冒浆量应控制在10%～25%之间。按设计文件要求或监理工程师指示进行旋喷注浆检查，用标准试模采集冒浆试样，其数量要求是：每种主要地层不少于6组，每组3件。
⑾每喷浆孔施工完毕，用清水把泥浆泵和管路内的残留浆液全部喷射排出，钻具及其他设备，用低压水冲洗干净，并架起旋喷管设备，离地存放。
⑿整个施工过程要求有专人负责监控，随时了解各种设备的工作、运转状况以及水、气、浆的压力和流量，喷射的提升速度，进冒浆比重；对各项参数进行测量、记录，并整理分析；其钻孔深度及旋喷范围，非值班技术人员签字认可，不得终孔。
七、 劳动组织及人力保障措施
根据甲方工期要求进行人工机械配备，随时视施工进度情况，人员机械作动态调整。如需添加人工、机械，我单位随时组织增加人员、机械，以便满足施工要求，保证施工工期。
先暂作业人员配备29人，高喷台车2台。根据本工程的特点及施工要求，旋喷桩施工任务的人员由下列工种组成：
表7-1 人员配备表
序 号
工种
人数
备注
1
桩机操作工
13

2
辅助工
10

3
修理工
1

4
电 工
1

5
测量工
2

6
实验工
2

7
合计
29

八 、材料要求
旋喷桩使用的水泥应采用新鲜无结块强度等级42.5级普通硅酸盐水泥，泥浆水灰比为1.0。稠度要适合，为消除离析；浆液宜在旋喷前lh以内配制，使用时滤去硬块、砂石等，以免堵塞管路和喷嘴。
九、 设备机具配置

表9－1　主要机具设备及材料计划表
序号
机具名称
型号
数量
功率
1
高喷台车
GP-1000
2
2×7.5kw
2
高压柱塞泵
3D2-52
2
75kw
3
泥浆泵
BW150
2
7.5kw
4
污泥泵
3英寸
2
4kw
5
砂浆搅拌机
400L
2
3kw
6
地质钻机
XY-100
2
柴油动力机
十、质量控制及质量保证措施
（一）质量具体控制
（1）分项控制点
①成桩桩径的控制；
②压缩空气气压的控制；
③水压的控制；
④水泥浆液压力控制；
⑤提升速度控制。
（2）检测方法
①正式旋喷桩施工前先进行试桩确定桩径；
②根据仪表控制相关参数。
（二）质量保证措施
⑴、质量方针及质量目标
1、质量方针：科学管理，精心施工，持续改进，为社会提供优质工程和满意服务。
2、质量目标：产品一次格率100%，工程合同履约率100%。
⑵、工程质量管理保证体系
1、实行质量否决制。发现不符合施工技术要求，不能满足甲方及设计意图的施工方法和操作，令其停止作业，并要求其查找原因，提出改进措施后继续施工。
2、以每个人的工作质量来保证各工序质量，以各工序质量来保证工程质量。
3、加强作业人员施工质量控制，坚持实行“自检、互检和交接检”三级检查制度和隐蔽工程签证制度。
⑵、质量控制措施
1、施工准备
a．参加本项目的管理干部，均参加过类似工程的施工，具有相应的施工经验，为了再创佳绩，所有管理干部和技术人员还要强化专业培训。
b．各工种人员已经培训并取得上岗证的，必须持证上岗，未通过相应培训考核人员继续培训，直到培训考核通过，才能上岗。
新工人上岗前必须进行岗前教育。未进行教育者不能上岗。
（2）、物资、设备准备
a．编制材料和设备需要量计划，并逐项落实。
b．安排好施工机具，机械设备的维修和保养工作。
c．砂、石、水泥等主要材料按照施工要求进行质量把控，确保材料合格，质量满足施工要求。
d、保证进场设备能正常投入施工生产。
2、施工阶段
（1）、测量控制
a．测量工作必须坚持双检查复核制，通过自检和互检机制协同完成施工全过程的测量任务。
b．各种测量的原始记录，必须在现场同步作出，原始资料不允许涂改，不合格应补测或重测。
c．重要定位和放样必须坚持用不同的方法或仪器进行复核或换入检测后，才能施工。
d．测量人员对测量成果认真记录计算，测量记录中的司镜、执尺、吊点、时间、地点、测点等记录清楚，以便核查、追溯并对测量成果、控制桩进行保护。
e．测量操作符合计量设备操作有关规格，并要按期对仪器进行校验和维护、保养。
（2）、关键工序和特殊过程质量控制措施
a．关键工序和特殊过程是指施工难度大、对工程整体质量影响较大的工序，是控制工程质量的关键环节。
b．关键工序和特殊过程实施要求：
b-1．施工前必须经过甲方技术人员批准。
b-2．编制关键或特殊工序、工艺实施细则或作业指导书，并有明确的技术要求和质量检查验心标准，技术交底时做好交底质量记录。
b-3．现场管理人员和操作人员持证上岗，严格按实施细则或作业指导书操作，施工中，如发生相悖要及时向技术人员反馈信息，并经质检工程师检查处理后方可继续施工。
b-4．所使用的均是符合规定要求的原材料或半成品，凡不合格的材料、半成品件不准投放工序中使用。
b-5．所有计量设备均能在相应标准条件下正常使用和操作，计量数据准确反映现场实施，所有生产设备保证能正常运行。
b-6．严格执行隐蔽工程检查验收制度。工序完成后经过自检、互检、项目质检检查合格后，填写隐蔽工程检查表，报请监理工程师检查。经监理工程师检查签认后才准进行下道工序施工。
十一、 安全保证措施
（一）、安全生产保证体系
（1）、建立健全安全生产管理制度
根据国家及我公司有关安全生产政策、法规、条例和标准，结合工程项目实际情况，制定项目安全生产管理制度。
1、树立“安全第一”的思想，要生产必须要安全，以安全促生产，项目部成立以项目经理为首的安全管理体系，配备专职安全员，负责全面安全管理工作，施工队配备安全员，有组织、有领导的开展安全管理工作。
2、建立安全生产保证体系。
3、实行由工程项目各作业班组长及施工队长负责制。
4、建立各岗位人员安全生产责任制，明确安全责任，做到纵向到底，横向到边，各自做好本岗位的安全工作，实行安全奖罚制度。
5、坚持特殊工种的持证上岗制度，杜绝无证上岗操作行为。
6、实行安全技术交底，施工负责人对安全措施的执行情况进行监督检查，并作好记录。技术人员要严格按照安全生产的要求编制工程项目的施工组织设计，安全部门编制安全技术措施，对采用的新技术、新工艺、新材料、新结构、新设备要认真编制安全技术操作规程。
7、对施工机械要加强维修与保养，严格选用符合技术和安全规定的施工机具，并坚持安全挂牌制。
（2）、加强施工现场安全教育与培训
1、加强安全教育制度，实行岗前安全教育，提高操作者的安全意识和自保互保能力，牢固树立“安全高于一切”的思想。
2、实行“三工制”，加强工前教育、工中检查、工后讲解，积极开展各项安全活动。
3、对各工种要及时进行安全操作规程教育，作好岗前安全培训。
4、特种作业人员必须进行专门培训，考核合格，持证上岗。
（3）、认真执行检查制度
1、施工负责人保证检查制度的落实，规定定期检查日期、参加检查人员。
2、施工负责人安全检查每周进行一次，安全员每天进行一次。
3、对特殊施工部位、特殊设备、施工危险大，采取新工艺以及节假日前后要进行非定期检查。
(二)、安全技术保证措施
（1）、施工现场安全技术措施
1、旋喷桩桩施工作业前必须对工程地质、水文情况进行调查，班组施工技术人员对施工作业人员进行技术安全交底；
2、旋喷桩施工严格按照相关参数进行，未经试验确定，禁止随意变动；
3、施工作业时，严格管理小型机具的使用，操作人员戴绝缘手套、穿胶鞋，防止漏电伤人；
4、夜间作业，必须有足够的照明方能施工；
5、施工现场的布置应符合防火、防风、防触电等安全规定及安全施工的要求，施工现场的生产、生活用房、仓库、材料堆放场地、机械停放场等按业主批准的平面图进行布置。
6、现场的生产、生活区要设足够的消防水源和消防设施网点，消防器材专人管理，所有施工人员必须掌握消防设备的性能与使用方法。
7、施工现场的临时用电，严格按甲方用电安全技术操作规程执行。临时用电线路的安装、维修、拆除，均由经过培训并取得上岗证的电工完成，非电工不得进行电工作业。
8、电缆线路采用“三相五线”接线方式，电气设备和电气线路必须绝缘良好，场内架设的电力线路其悬挂高度及线距符合安全规定，并架设在专用电杆上。
9、检修线路必须停电作业，现场架设的电力线路不得使用裸导线。
10、作好劳动保护工作，为所有的作业人员提供劳动部门规定的劳保用品。
（2）、施工机械的安全控制措施
1、各机械操作人员和车辆驾驶员，必须持证驾驶，不准操作不相符合的机械，严禁无证驾驶。
2、操作员人员必须按照机械操作规定，严格执行工作前的检查制度和工作中注意观察及工作后的检查保养制度。
3、指挥施工机械的作业人员，必须站在安全地点并应明确规定指挥联络信号。
4、定期组织机电设备、车辆安全大检查，对检查中查出的问题，进行调查处理，制定防范措施，防止机械事故的发生。
十二、确保文明施工与环境保护组织措施
（一）、文明施工保证措施
（1）、文明施工目标
争创市级文明工地。进行规范作业，文明施工，杜绝野蛮施工。
按照西安市环境卫生和市容管理的要求，采取行之有效的措施，建立项目环境监控体系，全面达到环保标准。
文明施工是一项综合性工程，必须保证施工现场、施工安全、工程质量、办公、生活设施等各方面都符合要求。
施工完成后，要做到人走工完场清的原则，确保施工场地干净整洁。
（二）、文明施工创建措施
文明施工是涉及到工程沿线人民群众的切身利益，同时又是企业取信于民、维护企业声誉的大事，施工中我们将严格按照“集中施工、快速施工、文明施工”的十二字方针，总结我单位在以往类似工程施工中取得的经验，成立文明施工领导小组，拨出专项资金，精心组织、合理安排，坚决达到《西安市市政建设文明工地标准》中规定的各项要求。
（二）、施工现场环境保护措施
环境保护是我国一项基本国策，我公司将与建设方、当地密切配合，在施工过程中爱护施工现场的树木、花草、植被。严格控制施工污染，减少粉尘及噪音污染，为施工创造良好的环境。
严格遵守国家和地方政府的环境保护法规，采取必要措施，保护工地周围的环境，尽量减少破坏工程范围以外的植被。
除图纸规定或监理工程师反映指示外，不得破坏和拆除任何构造物及设施，不得随意清除植被和树木。
施工现场堆土和材料必须覆盖，避免扬尘。
（三）、治污减霾措施
成立治污减霾领导小组，由施工负责人任组长，各班组长任组员。严格按照甲方及西安市治污减霾要求进行环境保护工作。要严格根据“6个百分百、七个到位及19项措施”（“六个百分百”：一、施工区域100%标准围挡；二、裸露黄土100%覆盖； 三、施工道路100%硬化； 四、渣土运输车辆100%密闭拉土；五、施工现场出入车辆100%冲洗清洁；六、建筑拆除100%湿法作业。 “七个到位”：一、出入口道路硬化到位；二、基坑坡道处理到位；三、冲洗设备安装到位；四、清运车辆密闭到位； 五、拆除湿法作业到位；六、裸露地面覆盖到位； 七、拆迁垃圾覆盖到位；）进行治污减霾工作。
治污减霾工作采取奖罚措施。对治污减霾工作做的不到位但未对甲方造成较大影响的个人，进行严厉的经济处罚，每次进行200-500元的处罚。对治污减霾工作做的很不到位并对甲方造成一定影响的个人，进行辞退，并进行2000元的经济处罚。对治污减霾工作做的很到位，并积极配合甲方的个人，给予200-500元的奖励。
十三、确保工期的技术组织措施
本工程施工力争缩短工期，提高经济效益，使项目能按合同工期建成，尽早发挥投资效益，我们采取以下工期保证措施：
1、机械及时到位、施工力量及时进场
2、施工准备抓早抓紧、施工组织不断优化
3、加强施工管理，抓好施工中统筹、协调与控制，特别是施工准备工作将作为重点及早准备，提前安排，为第一阶段施工有秩序、有计划地进行提供技术和物资基础。
4、我公司将把本工程作为重点来抓，人、财、物将优先保证，健全的后勤保障和物质供应系统。
5、配备技术力量强、业务素质高、操作熟练的技术工人作为施工层的骨干力量，为确保工期提供保证。
6、工程进度计划采取与甲方制定的施工计划相配合，制定月、旬、周施工进度计划，逐步落实施工进度计划。
7、合理安排施工工序循环，减少工序之间的相互干扰，在满足质量要求和施工安全前提下，开展多工序平行作业，加快工程施工进度。
8、加强设备维修、保养，保证设备工作期间的正常运转；加强进场原料检验，保证进场材料合格，减少不合格材料以免延误工期。
