制作与删除rootvg镜像
如果系统的rootvg仅有一块硬盘，当灾难来临的时候，例如硬盘损坏，这就意味着系统就再也不能启动了。尽管可能拥有mksysb的磁带，但仍然需要花费很多的时间去处理这个原本很小的问题。rootvg镜像能够提供单机bos容错，使得能够用最短的时间摆脱这种困境，简单到只需要一次重新启动。

注意：检查镜像后的PV的hd5是否由连续的PP组成。

制作与删除rootvg镜像时先执行如下命令进行系统检查：
# lspv
# lsvg -l rootvg
# lsvg rootvg
# lsvg -p rootvg
# lslv -m lv_name
# lsvg -M rootvg

制作rootvg的标准步骤：
1、extendvg
2、chvg -Qn
3、mirrorvg -s
4、syncvg -v
5、bosboot -a
6、bootlist
7、shutdown -Fr
8、bootinfo -b

1、将一个PV加入到rootvg中，例如：hdisk1。
# extendvg rootvg hdisk1

2、如果使用一个PV做镜像，那么QUORUM是不需要的，请关闭它。

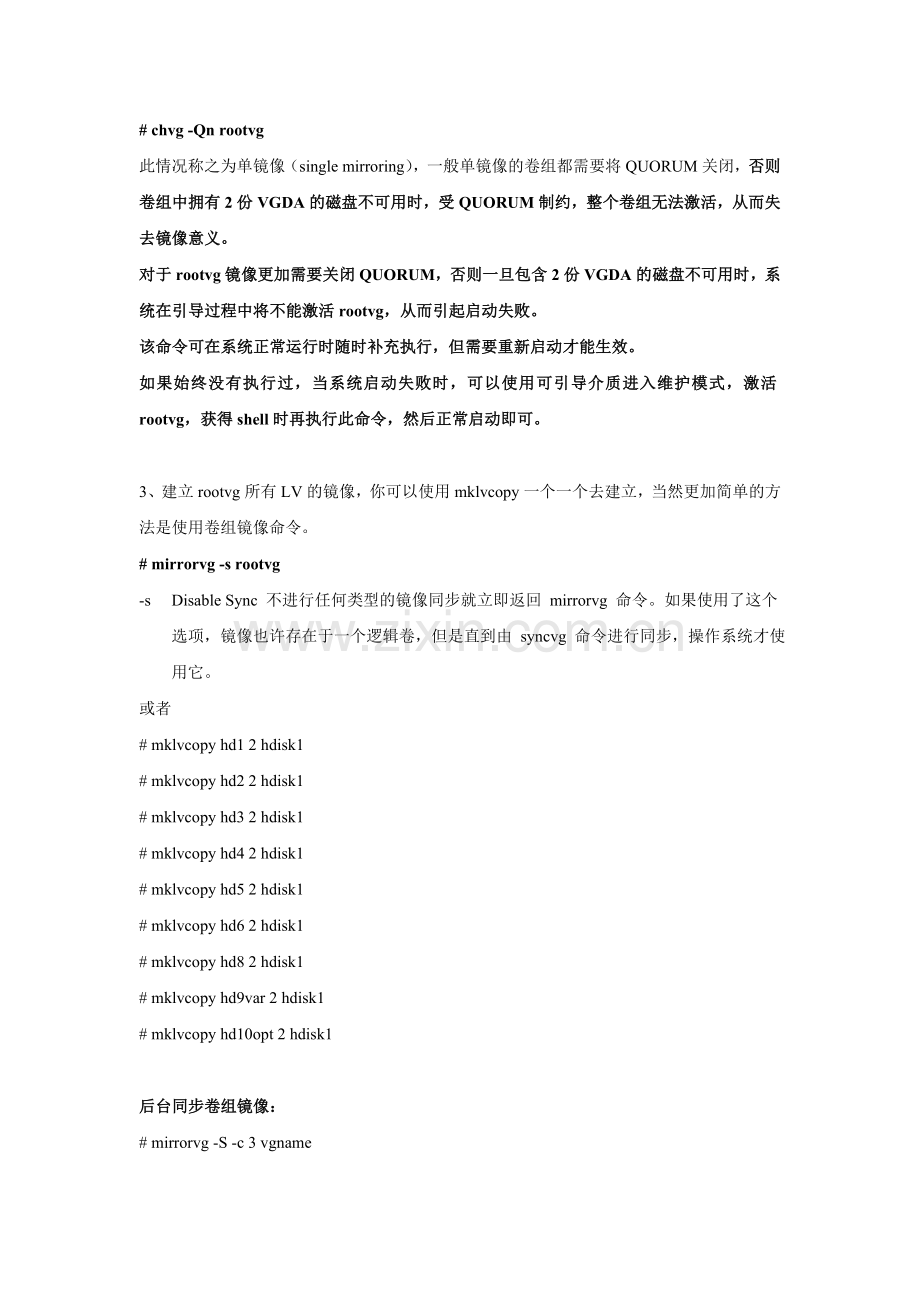

# chvg -Qn rootvg
此情况称之为单镜像（single mirroring），一般单镜像的卷组都需要将QUORUM关闭，否则卷组中拥有2份VGDA的磁盘不可用时，受QUORUM制约，整个卷组无法激活，从而失去镜像意义。
对于rootvg镜像更加需要关闭QUORUM，否则一旦包含2份VGDA的磁盘不可用时，系统在引导过程中将不能激活rootvg，从而引起启动失败。
该命令可在系统正常运行时随时补充执行，但需要重新启动才能生效。
如果始终没有执行过，当系统启动失败时，可以使用可引导介质进入维护模式，激活rootvg，获得shell时再执行此命令，然后正常启动即可。

3、建立rootvg所有LV的镜像，你可以使用mklvcopy一个一个去建立，当然更加简单的方法是使用卷组镜像命令。
# mirrorvg -s rootvg
-s Disable Sync 不进行任何类型的镜像同步就立即返回 mirrorvg 命令。如果使用了这个
选项，镜像也许存在于一个逻辑卷，但是直到由 syncvg 命令进行同步，操作系统才使
用它。
或者
# mklvcopy hd1 2 hdisk1
# mklvcopy hd2 2 hdisk1
# mklvcopy hd3 2 hdisk1
# mklvcopy hd4 2 hdisk1
# mklvcopy hd5 2 hdisk1
# mklvcopy hd6 2 hdisk1
# mklvcopy hd8 2 hdisk1
# mklvcopy hd9var 2 hdisk1
# mklvcopy hd10opt 2 hdisk1

后台同步卷组镜像：
# mirrorvg -S -c 3 vgname

4、接着需要进行镜像间的数据同步：
# syncvg –v rootvg
-v 指定Name 参数表示卷组设备名。

5、为了使rootvg中的任一PV都能够完成系统启动任务，需要执行bosboot：
# bosboot -a
bosboot: Boot image is 25166 512 byte blocks.
-a 创建完整的引导映像和设备。
因为hd5已经做了镜像，因此在执行该命令时无需使用-d选项指定磁盘，除非当在其他情况，如迁移hd5至其他磁盘时。
注意：如果bosboot命令没有成功创建引导盘，不要重启，很可能导致系统无法启动。bosboot要求一些/tmp和目标保存的文件系统中的空间。
或
# bosboot -ad hdisk0
bosboot: Boot image is 25166 512 byte blocks.
# bosboot -ad hdisk1
bosboot: Boot image is 25166 512 byte blocks.

6、更新引导设备顺序，实现单机bos容错：
# bootlist -m normal -o
hdisk0 blv=hd5
# bootlist -m normal hdisk1 hdisk0
# bootlist -m normal -o
hdisk1 blv=hd5
hdisk0 blv=hd5
此例表示在正常情况下，系统从hdisk1进行引导，当hdisk1不可用时将从hdisk0进行引导，以提供单机容错。

7、如果前面步骤执行了QUORUM关闭的操作，必须重新启动系统之后QUORUM才会生效：
# shutdown -Fr

8、引导过程检查，确认无误：
# bootinfo -b
hdisk1

注意：这样列出来，可以清晰的知道做镜像的过程。如果想简化的可以通过：
# mirrorvg -c 2 rootvg 或 # smitty mirrorvg
-c Copies 指定在 mirrorvg 命令执行完成后每个逻辑卷必须有的最小副本数。通过独立
使用 mklvcopy，某些逻辑卷在执行完 mirrorvg 命令后也许会有超过指定数
目的副本。最小值是 2，最大值是 3。忽略 1 值。
这样会自动关闭仲裁、并且自动同步的了。

另外补充一下：bosboot还有更新boot strap code（也就是硬盘上第0道的boot record）的作用。如果bosboot -a报找不到BLV，那就写全命令：# bosboot -ad /dev/hdisk# -l hd5

总结：
1、在single mirroring中1个PV的意思，即由2个PV组成一个VG，但其中1个PV是用作镜像的。
2、QUORUM close并非简单的关闭的理解，而是采用如下机制，例如在1个包含2个PV（hdisk0，hdisk1，假设hdisk0包含2份VGDG，hdisk1包含1份VGDA）的VG中，查询该VG信息（lsvg），可以发现VG DESCRIPTORS为3，QUORUM为2，该意思为这个VG包含3份VGDA，VG的正常状态应为至少检测到2份VGDA（2/3约等于66%>50%）方可正常工作，否则该VG无法激活（除非使用-f选项，但必须清楚后果，否则请小心使用）或导致VG不能访问。当使用了第二步操作之后，请大家再次观察VG的信息，会发现VG DESCRIPTORS为3，QUORUM变成为1，该意思表示为这个VG包含3份VGDA，VG的正常状态应为只需检测到1份（1/3约等于33%<50%）就可正常工作，这就是很多地方讲到的QUORUM close的真实表现，实际上QUORUM依然有效，只是检测值被降低到了最低的值，即无论该VG如何，只要有1个PV状态正常，该VG就能够被激活。但此项功能要谨慎使用，通常只建议对singl mirroring使用。
3、系统在引导过程使用特殊的varyonvg命令，即ipl_varyon，QUORUM对rootvg在启动过程中的激活同样有效。（可通过简单实验验证，步骤为除操作中第2步不做之外，按顺序做其他操作步骤，用lsvg rootvg检查确认QUORUM处于开启状态，关机，拆机断开hdisk0使其不能工作，再开机，LED会出现552，554或556显示并启动失败）
4、当非rootvg做镜像的时候，QUORUM关闭后，一定要varyoff/varyon一次，这样QUORUM=1这个参数才生效。否则，拔盘，VG马上就关闭了。非rootvg必须做varyoffvg和varyonvg才能生效，对于rootvg由于没办法varyoffvg，所以只能reboot了，因此整个过程才会有shutdown -Fr这一步。
5、QUORUM对卷组的激活和online都会起作用，但表现不同。
注意：系统dump设备（主：/dev/hd6 次：/dev/sysdumpnull）不应被镜像，在某些系统中，页面设备和dump设备是相同的，想对页面设备做镜像。当mirrorvg探测到一个dump设备和页面设备相同时，该LV就会自动被镜像。如果mirrorvg发现dump设备和页面设备在不同的LV，页面设备自动镜像，而dump LV不会被镜像。dump设备可以用sysdumpdev命令来查询和修改。

删除rootvg镜像
当用mirrorvg命令对rootvg做了镜像之后，需要取消镜像，可以用unmirrorvg rootvg命令来删除rootvg中的镜像副本，使得rootvg中的每个逻辑卷的COPIES值变为1。实际上unmirrorvg命令调用rmlvcopy命令来删除每个逻辑卷上的镜像。
由于unmirrorvg命令执行时要做错误检查，加上rootvg中的逻辑卷数量比较多，对每个逻辑卷都要做删除镜像操作，因此执行完unmirrorvg命令可能需要花费相当长的时间。
对rootvg做完镜像删除操作之后，必须依次执行bosboot、bootlist和shutdown三个命令。删除镜像之后，剩余磁盘上的引导记录可能发生了变化，此时的系统引导顺序列表与现实也不相符。需要对剩余磁盘上的引导记录重新初始化，因此要执行bosboot命令，同时还要指定系统引导顺序列表，因此需要执行bootlist命令，以便系统仅引导rootvg中剩余的磁盘。
由于删除rootvg镜像会恢复rootvg的QUORUM（定额），所以必须重新启动机器才能使该操作生效，所以需要执行shutdown -Fr命令。
例如rootvg中包含hdisk0和hdisk1两块物理卷，要删除hdisk1上的镜像，按照下面的命令步骤来执行：
1、# smitty unmirrorvg 或
# unmirrorvg rootvg hdisk1
0516-1246 rmlvcopy: If hd5 is the boot logical volume, please run 'chpv -c <diskname>' as root user to clear the boot record and avoid a potential boot off an old boot image that may reside on the disk from which this logical volume is moved/removed.
0516-1132 unmirrorvg: Quorum requirement turned on, reboot system for this to take effect for rootvg.
0516-1144 unmirrorvg: rootvg successfully unmirrored, user should perform bosboot of system to reinitialize boot records. Then, user must modify bootlist to just include: hdisk0.
2、# reducevg rootvg hdisk1
3、更新bootimage
# bosboot -a # 不能执行，原因如下
0301-168 bosboot: The current boot logical volume, /dev/hd5,does not exist on /dev/hdisk1.
执行：
# bosboot -ad /dev/hdisk0
bosboot: Boot image is 25166 512 byte blocks.
4、去除hdisk1的 boot record
# chpv -c hdisk1
5、更改bootlist
# bootlist -m normal -o
hdisk1
hdisk0 blv=hd5
# bootlist -m normal hdisk0
# bootlist -m normal -o
hdisk0 blv=hd5
6、更改卷组的qurom机制，将rootvg qurom机制打开
# lsvg rootvg
OPEN LVs: 10 QUORUM: 2
TOTAL PVs: 1 VG DESCRIPTORS: 2
# chvg -Qy rootvg # 此操作可以省略，在执行删除镜像时QUORUM已打开
7、# shutdown –Fr
注意：hd5如果超过一个LP，必须让镜像的hd5的PP连续。
