中、厚板攻丝螺旋机用丝锥与普通丝锥使用效率分析.doc

资源描述

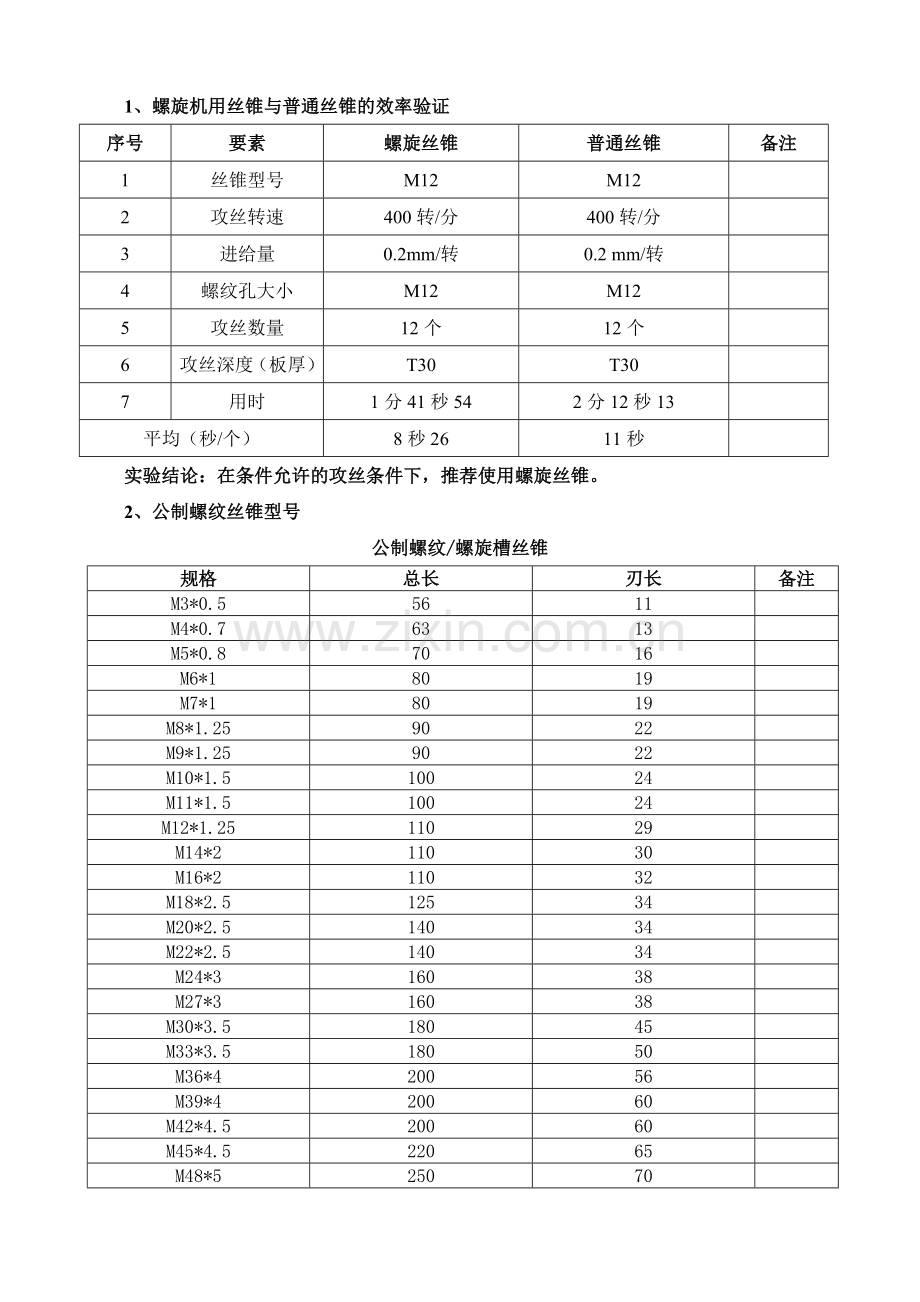

中、厚板攻丝螺旋机用丝锥与普通丝锥使用效率分析实验报告 1、螺旋机用丝锥与普通丝锥的效率验证序号要素螺旋丝锥普通丝锥备注 1 丝锥型号 M12 M12 2 攻丝转速 400转/分 400转/分 3 进给量 0.2mm/转 0.2 mm/转 4 螺纹孔大小 M12 M12 5 攻丝数量 12个 12个 6 攻丝深度（板厚） T30 T30 7 用时 1分41秒54 2分12秒13 平均（秒/个） 8秒26 11秒实验结论：在条件允许的攻丝条件下，推荐使用螺旋丝锥。 2、公制螺纹丝锥型号公制螺纹/螺旋槽丝锥规格总长刃长备注 M3*0.5 56 11 M4*0.7 63 13 M5*0.8 70 16 M6*1 80 19 M7*1 80 19 M8*1.25 90 22 M9*1.25 90 22 M10*1.5 100 24 M11*1.5 100 24 M12*1.25 110 29 M14*2 110 30 M16*2 110 32 M18*2.5 125 34 M20*2.5 140 34 M22*2.5 140 34 M24*3 160 38 M27*3 160 38 M30*3.5 180 45 M33*3.5 180 50 M36*4 200 56 M39*4 200 60 M42*4.5 200 60 M45*4.5 220 65 M48*5 250 70 M52*5 250 70 3、常用螺旋丝锥种类规格总长刃长备注 M8*1.25 90 22 M10*1.5 100 24 M12*1.25 110 29 M14*2 110 30 M16*2 110 32 （转下页） 4、机用丝锥使用条件推荐配比表经过实践证明螺旋型机用丝锥在工作效率上虽然占优势，但其物理结构也决定了它的使用范围，超出使用范围螺旋机用丝锥很容易断裂，经过实验汇总编制螺旋型机用丝锥配比表，供生产参考：板厚丝锥类别螺纹孔大小 6 8 10 12 14 16 18 20 22 24 25 28 30 36 40 50 80 M3 P P P P P P P P P P P P P P P P P M4 P P P P P P P P P P P P P P P P P M5 P P P P P P P P P P P P P P P P P M6 P P P P P P P P P P P P P P P P P M8 L L L L P P P P P P P P P P P P P M10 L L L L L L L L L P P P P P P P P M12 L L L L L L L L L L L L L P P P P M14 L L L L L L L L L L L L L P P P P M16 L L L L L L L L L L L L L L P P P M18 L L L L L L L L L L L L L L P P P M20 L L L L L L L L L L L L L L P P P M24 L L L L L L L L L L L L L L P P P M27 L L L L L L L L L L L L L L L P P M30 L L L L L L L L L L L L L L L L P M36 L L L L L L L L L L L L L L L L P 备注：1、L螺旋丝锥； P普通丝锥；为可以使用危险范围； 2、常用螺纹；为可用螺纹；为不经常或废弃螺纹；
