关于散粮DDGS玉米酒糟破碎相关工艺配套
一、需求背景说明
DDGS玉米酒糟是粮通码头装卸主要货种之一，2015年全年装卸自然吨13.9万吨，2016年至今约26万吨，全年预计达35万吨。此物料干燥时呈粉末状，但因空气潮湿或遇水之后，长时间堆积易板结成块，块状物直径20mm-200mm大小不等，由于货物品质对售价影响较大，为货主提供优质增值服务，提高客户的满意度，建议我司配置相应工艺配置。由于我港现在无成熟、高效的物料破碎设备，仅能依靠装载机车斗挤压粉碎，粉碎效果不佳且效率极低，需重新配置相应设备设施。

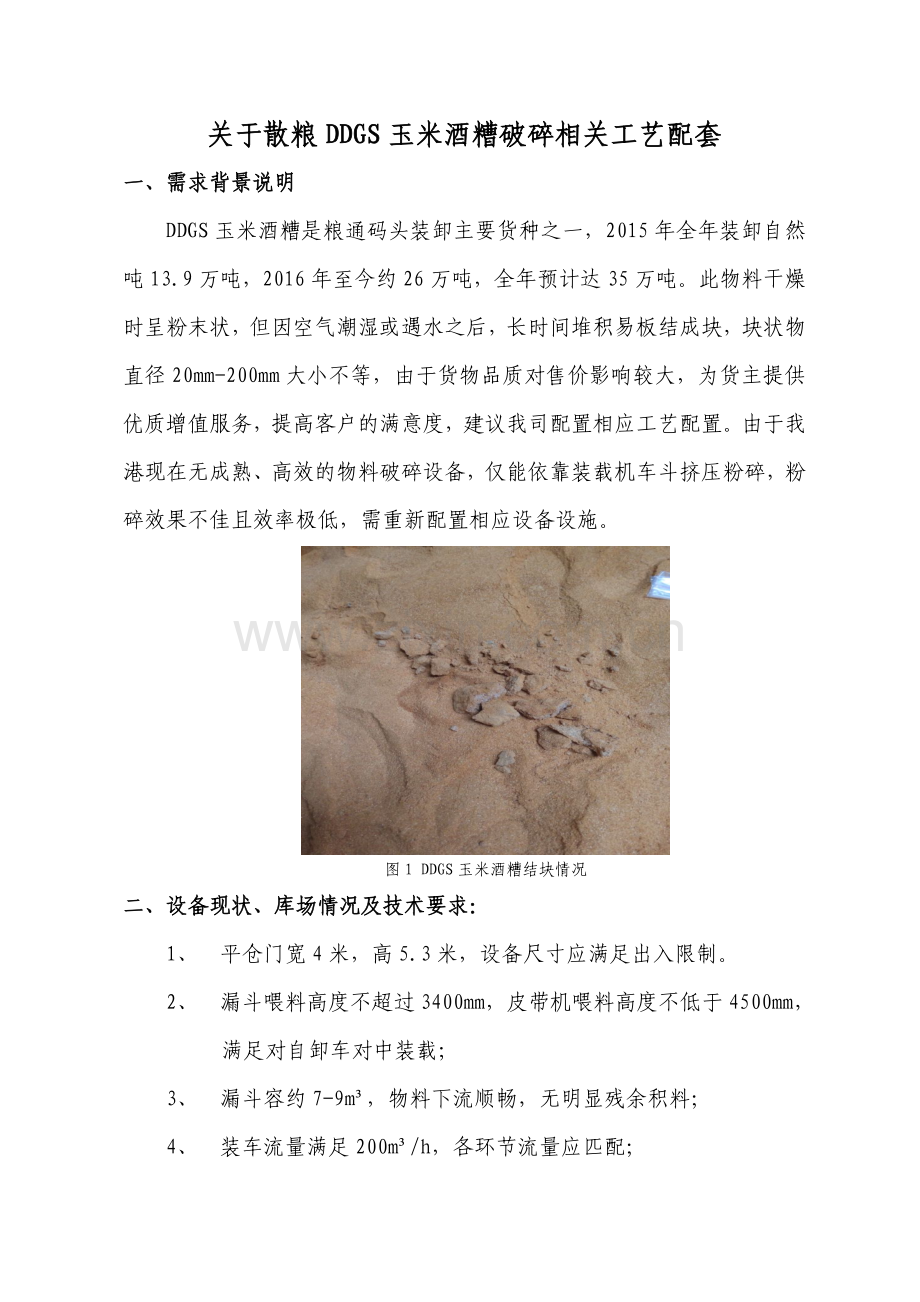

图1 DDGS玉米酒糟结块情况
二、设备现状、库场情况及技术要求：
1、 平仓门宽4米，高5.3米，设备尺寸应满足出入限制。
2、 漏斗喂料高度不超过3400mm，皮带机喂料高度不低于4500mm，满足对自卸车对中装载；
3、 漏斗容约7-9m³，物料下流顺畅，无明显残余积料；
4、 装车流量满足200m³/h，各环节流量应匹配；
5、 破碎后颗粒直径应小于5mm，破碎合格率95%以上；
6、 漏斗、破碎机及水平物料输送装置可随基座移动；爬坡皮带亦可独立移动。
7、 驱动电机采用防爆电机；
三、设备选型：
方案一：筛分破碎分体机
1、方案简介
设备主体包括四部分：漏斗、一级皮带机、齿式破碎机、二级皮带机。作业时，斗车在指定位置给漏斗喂料，物料先经大孔筛网初级筛分，落至一级皮带机上输送，然后经过破碎机处理，再随二级皮带机爬坡装车。

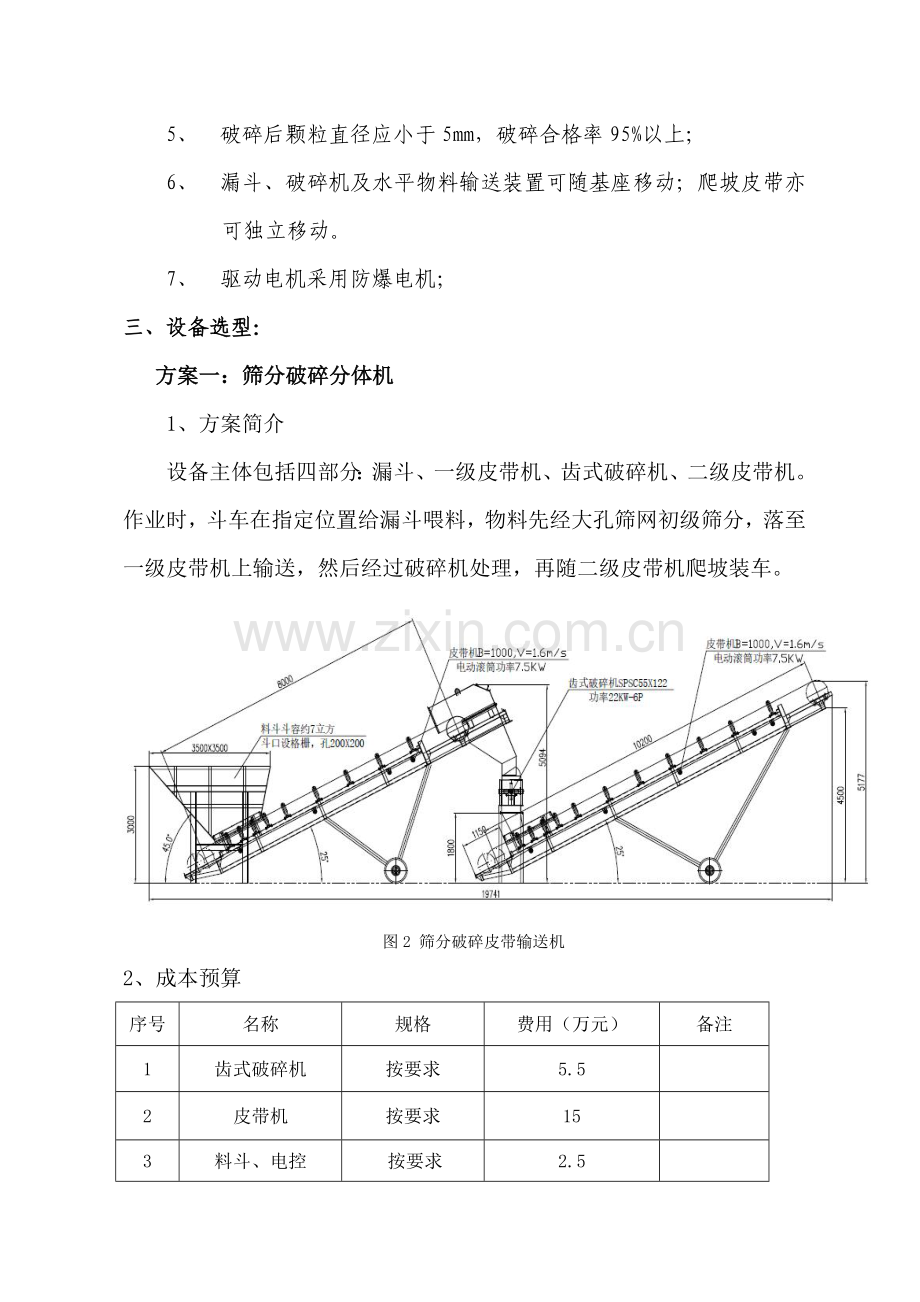

图2 筛分破碎皮带输送机
2、成本预算
序号
名称
规格
费用（万元）
备注
1
齿式破碎机
按要求
5.5

2
皮带机
按要求
15

3
料斗、电控
按要求
2.5

4
运费安装

1.5

合计

24.5

3、方案优缺点分析
优点：a、筛网装置可阻挡部分大块杂物。
b、作业效率高
缺点： a、物料板结率高的情况下，块状物料易阻塞筛网，且不便清理，影响作业效率。
b、占地面积较大
方案二：筛分破碎一体机
1、方案简介
漏斗内有振动筛及破碎装置，振动筛依靠驱动凸轮带动实现往复振动，利于物料快速筛分；破碎装置利用交错滚齿挤压进行打碎。作业时，斗车在指定位置给漏斗喂料，物料先经振动筛过滤，粉末状及小颗粒物料直接落到皮带上装车，大块物料则滚落至下方滚齿进行破碎，然后落到皮带装车。
图3 筛分破碎一体皮带机全貌

图4 筛分破碎一体皮带机局部图
2、成本预算
序号
名称
规格
费用（万元）
备注
1
漏斗
按要求
4.5

2
筛网部分
按要求
5

3
破碎机
按要求
6

4
皮带机、电控
按要求
17.5

5
运费安装

2

合计

35

3、方案优缺点分析
优点：a、筛网、破碎功能合二为一，节省空间
缺点： a、物料破碎要求高，筛网网孔规格很小，容易堵塞。
b、占地面积偏大，移动、使用不便。
c、价格偏高
方案三：大倾角筛分破碎一体机

图5 筛分破碎一体皮带机局部图

1、方案简介
在方案二的基础上，将普通皮带机改为波纹挡边大倾角皮带机。
2、成本预算
序号
名称
规格
费用（万元）
备注
1
漏斗
按要求
4.5

2
筛网部分
按要求
5

3
破碎机
按要求
6

4
皮带机、电控
按要求
17.5

5
运费安装

2

合计

35

3、方案优缺点分析
优点：a、筛网、破碎功能合二为一，并且利用大倾角皮带机，节省空间
缺点： a、物料破碎要求高，筛网网孔规格很小，容易堵塞。
b、大倾角皮带机流量小、裙边夹料易撒漏
方案四：破碎皮带机

图6破碎皮带机

1、方案简介
设备主体分为三部分：漏斗、破碎机和俯仰皮带机。作业时，斗车在指定位置给漏斗喂料，物料直接经过破碎机处理，然后随皮带机装车。
2、成本预算
序号
名称
规格
费用（万元）
备注
1
齿式破碎机+水平输送装置
按要求
12.5
4组滚齿
2
俯仰皮带机
按要求
15

3
支架电控部分
按要求
2.7

4
料斗
按要求
3.8

5
运费安装

2

合计

36

3、方案优缺点分析
优点： 此工艺方案省去筛分环节，结块物料直接破碎，工艺简单
缺点： 占地较大，移动、使用不便

方案五：破碎筛分斗

四、工艺说明：
1、平仓、堆场破碎归堆。
平仓
平仓

挖机
堆场
装载机
破碎设备
装载机
堆场

2、平仓、堆场装车。
装载机
破碎设备
提货车
平仓

堆场

3、平仓、堆场装驳。
装载机
破碎设备
自卸车
驳船
堆场
平仓

五、工艺成本测算：
测算说明：
设备能力为200方/小时，DDGS比重为0.2-0.5吨/方，根据散粮内部独立核算数据及设备功率30千瓦、100吨/时单吨成本测算如下，单位（元/吨）
工艺一：
叉车/牵引车
装载机（2台）
挖机
自卸车
人工
电耗
合计
0.95
2.25
1.14
3.4
0.29
0.4
8.43

工艺二：
叉车/牵引车
装载机（2台）
挖机
自卸车
人工
电耗
合计
0.95
2.25
/
/
0.29
0.4
3.89

工艺三：
叉车/牵引车
装载机（2台）
挖机
自卸车
人工
电耗
合计
0.95
2.25
/
3.4
0.29
0.4
7.29

六、散粮操作部建议
方案四设备结构简单合理，能够满足DDGS酒糟破碎装车需求，建议采纳此方案。

散粮操作部
2016年10月20日
