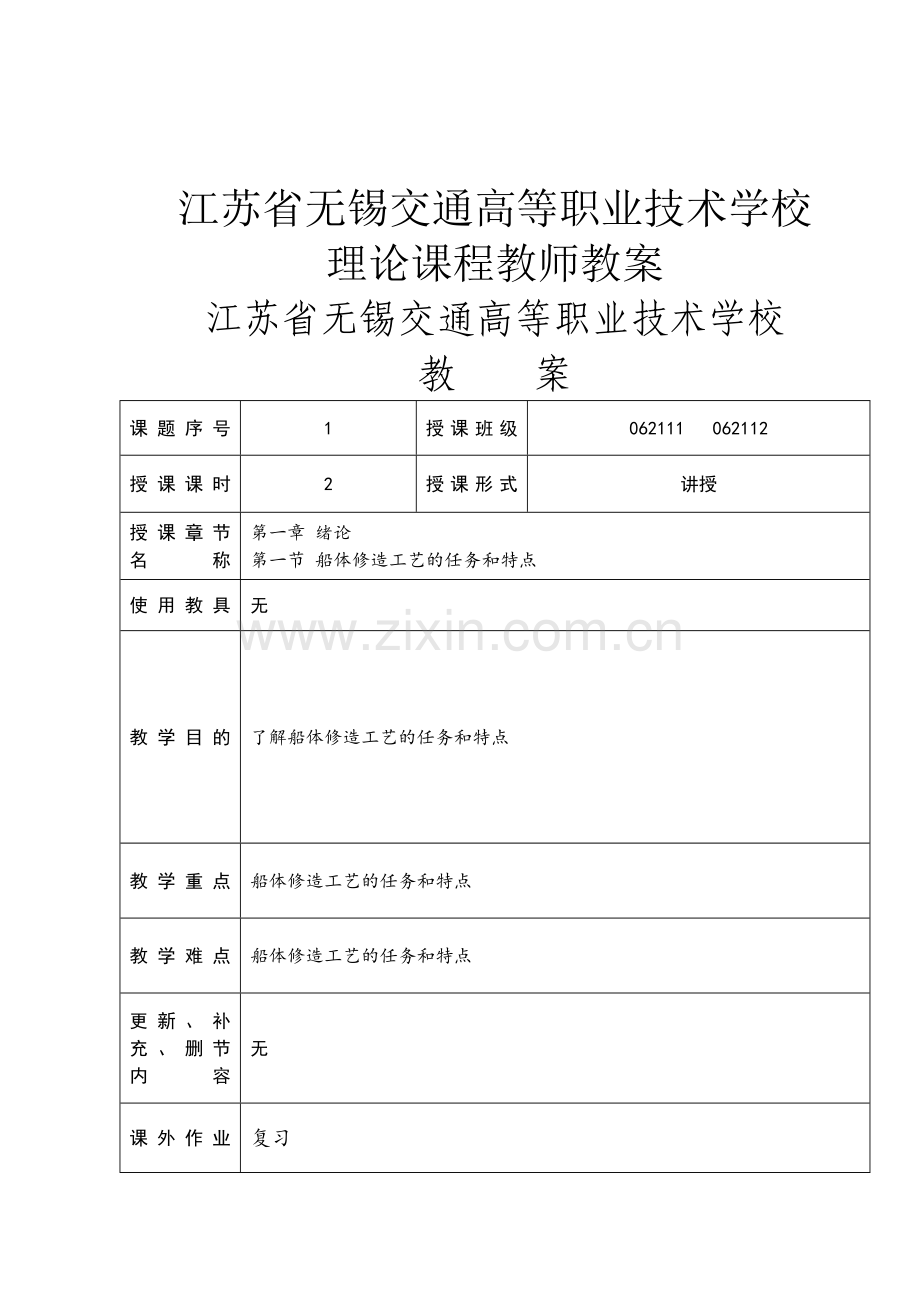

江苏省无锡交通高等职业技术学校理论课程教师教案江苏省无锡交通高等职业技术学校教案课题序号 1 授课班级 062111 062112 授课课时 2 授课形式讲授授课章节名称第一章绪论第一节船体修造工艺的任务和特点使用教具无教学目的了解船体修造工艺的任务和特点教学重点船体修造工艺的任务和特点教学难点船体修造工艺的任务和特点更新、补充、删节内容无课外作业复习教学后记学生对船体修造工艺的任务和特点有所了解课堂教学安排教学过程主要教学内容及步骤复习、总结前2节课内容引入新课题总结第一章绪论第一节船体修造与工艺的任务和特点 1、船体修造与工艺船体修造与工艺包括船体建造与工艺和船体修理与工艺两部分内容，它是在综合采用各种先进和现代科学管理的条件下，研究钢质船舶焊接船体的制造和修理方法与工艺过程的一门应用科学。其任务为： 1）分析研究修造船方法 2）分析研究和编制各种工艺计划文件 3）分析研究修造船各道工序的工艺操作方法 4）研究制定各项施工精度标准 5）研究新的修造船方法 2、船体修造与工艺的特点 1）实践性强 2）综合性强 3）空间概念强 4）灵活性大 Ø 小结、学生提问(5分钟) 江苏省无锡交通高等职业技术学校教案课题序号 2 授课班级 062111 062112 授课课时 2 授课形式讲授授课章节名称第一章绪论第二节船体修造工艺的任务和特点使用教具无教学目的了解目前钢质船舶焊接船体常规建造与工艺的主要程序教学重点钢船常规建造工艺程序教学难点钢船常规建造工艺程序更新、补充、删节内容无课外作业复习教学后记学生对钢船常规建造工艺程序有所了解，兴趣较大课堂教学安排教学过程主要教学内容及步骤复习、总结前2节课内容引入新课题总结第一章绪论第二节船体建造与工艺程序船舶建造可分为3种类型的生产作业，即船体建造、船舶舾装、船舶涂装。钢船常规建造工艺程序为： 1. 船体放样 2. 船体钢材预处理和号料 3. 船体构件加工 4. 船体装配 5. 船舶焊接 6. 火工矫正 7. 密性试验 8. 船舶舾装 9. 船舶涂装 10. 船舶下水 11. 船舶试验 12. 交船与验收 Ø 小结、学生提问(5分钟) 江苏省无锡交通高等职业技术学校教案课题序号 3 授课班级 062111 062112 授课课时 2 授课形式讲授授课章节名称第一章绪论第三节造船工业第四节船厂组织与管理使用教具无教学目的了解造船生产要素、造船成本和船厂利润的概念,了解了解船厂组织形式与管理组成与管理组成教学重点造船生产要素、造船成本和船厂利润的概念了解船厂组织形式与管理组成教学难点造船生产要素、造船成本和船厂利润的概念更新、补充、删节内容无课外作业复习教学后记学生对造船生产要素、造船成本和船厂利润的概念有所了解，对国际船舶市场较感兴趣课堂教学安排教学过程主要教学内容及步骤复习、总结前2节课内容引入新课题总结第一章绪论第三节造船工业 1、造船生产要素 1）资金 2）人员 3）材料 4）船厂设备 5）厂址条件 2、造船成本与船厂利润 1）造船成本 2）船厂利润 3、国际船舶市场 1）市场占有率 2）造船能力与海运能力 3）竞争因素与船价背景 4、政府干预第四节船厂组织与管理 1、组织形式 1）组织结构 2）组织制度 3）组织运用 4）组织设计 2、企业管理造船生产管理系统、现场管理组织的演变江苏省无锡交通高等职业技术学校教案课题序号 4 授课班级 062111 062112 授课课时 2 授课形式讲授授课章节名称第二章船体型线放样第一节船体理论型线光顺使用教具无教学目的了解船体型线图概念及放样的主要作用掌握作基线和格子线的方法教学重点作基线和格子线的方法教学难点作基线和格子线的方法更新、补充、删节内容无课外作业复习教学后记学生对放样的主要作用有所了解，对作基线和格子线的方法已基本掌握，但未实践课堂教学安排教学过程主要教学内容及步骤复习、总结前2节课内容引入新课题总结第二章船体型线放样第一节船体理论型线光顺 1、船体型线图概念及放样的主要作用 1）型线图的概念：做到光顺性和投影的一致性 2）放样的作用有：1）暴露和修正初步设计时的型线误差 2）补充和完善详细设计时的结构细节 3）检验和纠正生产设计时的施工缺陷 2、作基线和格子线的方法 1）基线画法 2）作基线的方法 3）格子线的画法和检验 Ø 小结、提问(5分钟) 江苏省无锡交通高等职业技术学校教案课题序号 5 授课班级 062111 062112 授课课时 2 授课形式讲授授课章节名称第二章船体型线放样第一节船体理论型线光顺使用教具无教学目的掌握理论型线的绘制与光顺的步骤教学重点理论型线的绘制与光顺的步骤教学难点理论型线的绘制与光顺的步骤更新、补充、删节内容无课外作业复习教学后记学生对理论型线的绘制与光顺的步骤已基本掌握，但未实践课堂教学安排教学过程主要教学内容及步骤复习、总结前2节课内容引入新课题总结第二章船体型线放样第一节船体理论型线光顺 3、理论型线的绘制与光顺 1）作三个投影图的边界线 A作中纵剖面的首尾轮廓线 B作中横剖面的底边升高线和舭部转圆线 C作甲板线 D作舷墙顶线和甲板折角线 2）作三个投影图的理论型线 A 作中横剖面的横剖线 B 作半宽水线图上的水线 C 作纵剖面的纵剖线 4、理论型线的修正和检验 1）型线修正的几何意义 2）型线修正的原则 3）型线图的检验 Ø 小结、提问(5分钟) 江苏省无锡交通高等职业技术学校教案课题序号 6 授课班级 062111 062112 授课课时 2 授课形式讲授授课章节名称第二章船体型线放样第二节首、尾柱放样使用教具无教学目的掌握首、尾柱型线放样的步骤和方法教学重点首、尾柱型线放样的步骤和方法教学难点首、尾柱型线放样的步骤和方法更新、补充、删节内容无课外作业复习教学后记学生对首、尾柱型线放样的步骤和方法有所了解，需进一步掌握课堂教学安排教学过程主要教学内容及步骤复习、总结前2节课内容引入新课题总结第二章船体型线放样第二节首、尾柱放样 1、首柱的形式倾斜首柱、军舰首柱、球鼻首柱、垂直首柱 2、首柱型线的形成特点 3、首柱放样的任务 1) 修改和确定首圆弧半径 2) 绘制首柱板与外板的连缝线 3) 绘制与首柱相交的横剖线和肋骨线的根部型线 3.1 绘制首圆弧 1)作首圆弧折角线 Ø 小结、提问(5分钟) 江苏省无锡交通高等职业技术学校教案课题序号 7 授课班级 062111 062112 授课课时 2 授课形式讲授授课章节名称第二章船体型线放样第二节首、尾柱放样使用教具无教学目的掌握首、尾柱型线放样的步骤和方法教学重点首柱圆心半径的确定和修改步骤和方法教学难点首圆弧半径求取的方法更新、补充、删节内容无课外作业复习教学后记学生对首、尾柱型线放样的步骤和方法有所了解，需进一步掌握课堂教学安排教学过程主要教学内容及步骤复习、总结前2节课内容引入新课题总结第二章船体型线放样第二节首、尾柱放样 2、首柱的形式倾斜首柱、军舰首柱、球鼻首柱、垂直首柱 2、首柱型线的形成特点 3、首柱放样的任务 4) 修改和确定首圆弧半径 5) 绘制首柱板与外板的连缝线 6) 绘制与首柱相交的横剖线和肋骨线的根部型线 3.1 绘制首圆弧 1)作首圆弧折角线 2)求首圆弧圆心曲线 3)作首圆弧半径曲线 4)作首圆弧切线 Ø 小结、提问(5分钟) 江苏省无锡交通高等职业技术学校教案课题序号 8 授课班级 062111 062112 授课课时 2 授课形式讲授授课章节名称第二章船体型线放样第二节首、尾柱放样使用教具无教学目的掌握首、尾柱型线放样的步骤和方法教学重点首柱圆心半径的确定和修改步骤和方法教学难点首圆弧半径的求取和光顺更新、补充、删节内容无课外作业复习教学后记学生对首、尾柱型线放样的步骤和方法有所了解，需进一步掌握课堂教学安排教学过程主要教学内容及步骤复习、总结前2节课内容引入新课题总结第二章船体型线放样第二节首、尾柱放样 3.1 绘制首圆弧 1)作首圆弧折角线 2)求首圆弧圆心曲线 3)作首圆弧半径曲线 4)作首圆弧切线 Ø 例题讲解：书P59 2-16，学生同时练习(45分钟) 江苏省无锡交通高等职业技术学校教案课题序号 9 授课班级 062111 062112 授课课时 2 授课形式讲授授课章节名称第二章船体型线放样第二节首、尾柱放样使用教具无教学目的掌握首柱板和外板接缝线的确定和光顺教学重点首柱板和外板接缝线的确定和光顺教学难点首柱板和外板接缝线的确定和光顺更新、补充、删节内容无课外作业复习教学后记学生对本节内容掌握，需多做练习进一步巩固。课堂教学安排教学过程主要教学内容及步骤复习、总结前2节课内容引入新课题总结第二章船体型线放样第二节首、尾柱放样 3.2 绘制首柱板与外板的接缝线 1)在纵剖面图上定出内口线 2)将纵剖面图上的接缝线投影到横剖面图上 3)把纵剖面图上接缝线与舷墙线、折角线、甲板线、各水线的交点投影到水线图上对应的型线上，边成光顺的曲线，达到三向光顺。 4）在水线面图上求出首圆弧的实长，进行检验和再次光顺； 5）用样条将水线图上接缝线的半宽值投影到横剖线图上，连成一条光顺的曲线，即得接缝线在横剖线图上的投影。 Ø 练习(30分钟) 江苏省无锡交通高等职业技术学校教案课题序号 10 授课班级 062111 062112 授课课时 2 授课形式讲授授课章节名称第二章船体型线放样第二节首、尾柱放样使用教具无教学目的掌握首部横剖线和肋骨线根部型线确定的方法教学重点首部横剖线和肋骨线根部型线确定的方法教学难点首部横剖线和肋骨线根部型线确定的方法更新、补充、删节内容无课外作业复习教学后记学生对本节内容掌握，需多做练习进一步巩固。课堂教学安排教学过程主要教学内容及步骤复习、总结前2节课内容引入新课题总结第二章船体型线放样第二节首、尾柱放样 3.3 首部横剖线和肋骨线根部型线的确定——作辅助线法 1)在水线图上加画几个小间距的辅助格子线，把它们与舷墙线、折角线、甲板线、各水线的交点投影到纵剖线图上，连成一条光顺的曲线； 2)在横剖线图上作相应的辅助纵剖格子线； 3)把纵剖线图上辅助纵剖线与站线的交点投影到横剖线图对应的纵剖格子线上，修改横剖线（或肋骨线）根部型线，使其通过各投影点； 4）作首柱的任意截面形状； 5）在纵剖线图上画出首柱各个截面的形状，定出首柱钢板的长度接缝线。最后，根据图纸上规定的尺寸，在纵剖线图上作出首柱的结构线。 Ø 练习(30分钟) 江苏省无锡交通高等职业技术学校教案课题序号 11 授课班级 062111 062112 授课课时 2 授课形式指导授课章节名称第二章船体型线放样第二节首、尾柱放样使用教具无教学目的掌握首部横剖线和肋骨线根部型线确定的方法教学重点首部横剖线和肋骨线根部型线确定的方法教学难点首部横剖线和肋骨线根部型线确定的方法更新、补充、删节内容无课外作业复习教学后记学生对本节内容掌握，需多做练习进一步巩固。课堂教学安排教学过程主要教学内容及步骤复习、总结前2节课内容引入新课题总结江苏省无锡交通高等职业技术学校教案课题序号 12 授课班级 062111 062112 授课课时 2 授课形式讲授授课章节名称第二章船体型线放样第三节纵横结构线放样使用教具无教学目的掌握横向结构线（肋骨型线）放样方法及步骤教学重点尾轴出口处的肋骨线修正画法教学难点尾轴出口处的肋骨线修正画法更新、补充、删节内容尾轴轴壳放样的方法课外作业复习教学后记学生对本节内容掌握，需多做练习进一步巩固课堂教学安排教学过程主要教学内容及步骤复习、总结前2节课内容引入新课题总结第二章船体型线放样第三节纵横结构线放样 1、横向结构线（肋骨型线）放样 1）肋骨线的画法 A. 等分肋骨间距,插值肋骨 B. 录取肋骨的高度和半宽型值 C. 投影到横剖线图上,光顺绘制肋骨型线 D. 画梁拱线 E. 作斜剖线进行检验 2)尾轴出口处的肋骨线修正画法 A尾轴的数量,布置形式 B尾轴出口处的曲面光顺要求和方法 C实例:尾轴轴壳放样的方法和步骤讲解 Ø 练习(30分钟) 江苏省无锡交通高等职业技术学校教案课题序号 13 授课班级 062111 062112 授课课时 2 授课形式讲授授课章节名称第二章船体型线放样第三节纵横结构线放样使用教具无教学目的掌握纵向结构线放样方法及步骤教学重点旁内龙骨纵向构件的放样方法教学难点旁内龙骨纵向构件的放样方法更新、补充、删节内容无课外作业复习教学后记学生对本节内容基本掌握。课堂教学安排教学过程主要教学内容及步骤复习、总结前2节课内容引入新课题总结第二章船体型线放样第三节纵横结构线放样 2、纵向结构线放样实例：旁内龙骨的放样方法步骤：1）按图纸规定的尺寸，在水线图形上给出其平面布置。 2）将旁内龙骨在各肋骨站线上的半宽值转画到肋骨型线图中的对应肋骨上，并将肋骨型线图上所得各点连成一条光顺曲线，即为旁内龙骨的外口线。 3）过外口线与肋骨线交点作对应肋骨线的垂线，并在其上截取旁内龙骨的高度值，得各高度点，将其光顺连接，即为内口线。内口线与外口线之间各垂线就是旁内龙骨的横向理论线。 Ø 练习(30分钟) 江苏省无锡交通高等职业技术学校教案课题序号 14 授课班级 062111 062112 授课课时 2 授课形式讲授授课章节名称第二章船体型线放样第三节纵横结构线放样使用教具无教学目的掌握外板接缝线排列规则教学重点外板接缝线布置原则教学难点外板纵、横接缝布置更新、补充、删节内容无课外作业复习教学后记学生对本节内容有所了解，需在放样中进一步加深理解。课堂教学安排教学过程主要教学内容及步骤复习、总结前2节课内容引入新课题总结第二章船体型线放样第三节纵横结构线放样 3、外板接缝线的排列 1）外板纵向接缝线的排列 2）外板横向接缝线的排列 3）外板排列注意事项： A充分利用原材料 B使外板构件便于加工 C与纵向构件交角大于等于30O D便于装配，焊接 E讲究美观 Ø 总结提问（5分钟）江苏省无锡交通高等职业技术学校教案课题序号 15 授课班级 062111 062112 授课课时 2 授课形式讲授授课章节名称第二章船体型线放样第四节船体型线的数学光顺使用教具无教学目的理解船体型线的数学光顺的方法，了解三次样条函数的力学模型和数学定义，了解最小二乘法单根曲线光顺和三向光顺程序教学重点船体曲面的数学表达方法教学难点船体曲面的数学表达方法更新、补充、删节内容无课外作业复习教学后记学生对本节内容理解有所困难。课堂教学安排教学过程主要教学内容及步骤复习、总结前2节课内容引入新课题总结第二章船体型线放样第四节船体型线的数学光顺船体型线的数学光顺：模拟手工放样原理——剖面线法曲面法 1、船体曲面的数学表达方法 1）曲面法 2）剖面线法：单根曲线的数学表达式单根曲线的光顺原则光顺的方法 2、三次样条函数 1）三次样条函数的数学—力学模型 2）样条函数的数学定义 3、最小二乘法逼近 1）单根曲线的光顺准则 2）偏离和光顺函数的建立 3）权因子的选取 4）样条函数的系数求解 5）单根曲线光顺性的判别和修改 A二阶导数判别法 B曲率光顺判别法 4、船体型线的三向光顺 Ø 总结提问（5分钟）江苏省无锡交通高等职业技术学校教案课题序号 16 授课班级 062111 062112 授课课时 2 授课形式讲授授课章节名称第三章船体构件展开第一节平面构件的展开使用教具无教学目的掌握平面构件展开的基本方法和相关知识教学重点平行于基本投影面的平面构件展开垂直于基本投影面的平面构件展开教学难点垂直于基本投影面的平面构件展开更新、补充、删节内容无课外作业复习教学后记学生对本节内容基本理解，掌握较好。课堂教学安排教学过程主要教学内容及步骤复习、总结前2节课内容引入新课题总结第三章船体构件展开第一节平面构件的展开 3.1 平面构件的展开 1、平行于基本投影面的平面构件展开 1）平行于中横剖面W面的平面构件展开 2）平行于基线平面H面的平面构件展开 3）平行于中纵剖面V面的平面构件展开 4）主机基座展开—求各平面构件的真形 2、垂直于基线平面H面的平面构件展开 1）垂直于中横剖面W面的平面构件展开 2）垂直于基线平面H面的平面构件展开 3）垂直于中纵剖面V面的平面构件展开 Ø 总结提问（5分钟）江苏省无锡交通高等职业技术学校教案课题序号 17 授课班级 062111 062112 授课课时 2 授课形式讲授授课章节名称第三章船体构件展开第一节平面构件的展开使用教具无教学目的掌握平面构件展开的基本方法和相关知识教学重点倾斜于基本投影面的平面构件展开教学难点倾斜于基本投影面的平面构件展开更新、补充、删节内容无课外作业复习教学后记学生对本节内容基本理解，但掌握不理想。课堂教学安排教学过程主要教学内容及步骤复习、总结前2节课内容引入新课题总结第三章船体构件展开第一节平面构件的展开 3.1 平面构件的展开 3、倾斜于基本投影面的平面构件展开——基准线法步骤：1）在W面的肋骨型线图上，垂直内底板的横向理论线作一基准线KP 2）以肋骨间距为直角边，以基准线的投影长为另一直角边作直角三角形，则斜边即为所求的基准线实长。 3）在一直线上量取基准线实长，并过各点作垂线。 4）以基准线为起点，向外和向内分别量取横向理论线长。 Ø 总结提问（5分钟）江苏省无锡交通高等职业技术学校教案课题序号 18 授课班级 062111 062112 授课课时 2 授课形式讲授授课章节名称第三章船体构件展开第二节求空间某线线段实长的方法使用教具无教学目的掌握求空间某线线段（直线、曲线）实长的方法教学重点求空间某线线段实长的方法教学难点求空间某线线段实长的方法更新、补充、删节内容无课外作业复习教学后记学生对本节内容基本已掌握一种方法课堂教学安排教学过程主要教学内容及步骤复习、总结前2节课内容引入新课题总结第三章船体构件展开第二节求空间某线线段实长的方法 2.1求空间直线线段实长的方法 1) 直角三角形法 2) 旋转法 3) 变换投影面法 2.2求空间曲线线段实长的方法 1) 以正断线为基准展开求实长 2) 以素线为基准展开求实长 Ø 总结提问（5分钟）江苏省无锡交通高等职业技术学校教案课题序号 19 授课班级 062111 062112 授课课时 2 授课形式讲授授课章节名称第三章船体构件展开第三节可展曲面构件的展开使用教具无教学目的掌握柱面、锥面（及台面）和任意可展曲面构件的展开方法及步骤教学重点任意可展曲面构件的展开教学难点弯曲风管及锥（台）面的展开更新、补充、删节内容无课外作业复习教学后记布置学生制作天圆地方及斜天方地圆构件的展开，自己制作模型，提高了学习兴趣，也容易掌握。课堂教学安排教学过程主要教学内容及步骤复习、总结前2节课内容引入新课题总结第三章船体构件展开第三节可展曲面构件的展开 1、柱面的展开三要素：正断的实长素线的实长正断线与素线的相对位置 2、锥（台）面的展开 1）正锥（台）面展开 2）斜圆锥（台）面展开 3）小锥度正圆台面的展开 3、任意可展曲面的展开 1）天圆地方构件表面的展开 2）斜天方地圆构件表面的展开 Ø 实际动行展开天圆地方表面并制作模型（45分钟）江苏省无锡交通高等职业技术学校教案课题序号 20 授课班级 062111 062112 授课课时 2 授课形式讲授授课章节名称第三章船体构件展开第四节板厚处理及相贯线使用教具无教学目的掌握在板厚处理时遵循的原则及构件之间相贯线求取的方法教学重点板材构件理论面的选取原则教学难点船体结构相贯线的求法更新、补充、删节内容无课外作业复习教学后记学生对这部分内容有所理解，但未真正掌握。课堂教学安排教学过程主要教学内容及步骤复习、总结前2节课内容引入新课题总结第三章船体构件展开第四节板厚处理及相贯线 1、板厚处理 1）根据结构物的形状进行板厚处理 2）根据结构物的相贯情况进行板厚处理 3）船体壳板的板厚处理—船体理论表面 4）船体结构各构件的板厚处理一般板材构件理论面的选取原则： A型线的准确性和光顺性原则 B放样的方便性原则 C以靠近基本投影面的一面为理论面的原则 2、船体结构相贯线的求法 Ø 总结提问（5分钟）江苏省无锡交通高等职业技术学校教案课题序号 21 授课班级 062111 062112 授课课时 2 授课形式讲授授课章节名称第三章船体构件展开第五节船体外板的近似展开使用教具无教学目的掌握船体外板近似展开三要素掌握肋骨弯度的大小和方向的求取和确定的方法教学重点肋骨弯度的大小和方向的求取教学难点肋骨弯度的大小和方向的求取更新、补充、删节内容无课外作业复习教学后记学生对这部分内容有所理解，需在今后的练习中进一步巩固理解。课堂教学安排教学过程主要教学内容及步骤复习、总结前2节课内容引入新课题总结第三章船体构件展开第五节船体外板的近似展开 1、船体外板近似展开三要素 1）基准线的确定 2）纵横理论线实长的求取 3）肋骨弯度（冲势）的大小和方向的确定 2、肋骨弯度的大小和方向 Ø 总结提问（5分钟）江苏省无锡交通高等职业技术学校教案课题序号 22 授课班级 062111 062112 授课课时 2 授课形式讲授授课章节名称第三章船体构件展开第五节船体外板的近似展开使用教具无教学目的掌握扇形外板的近似测地线展开的方法和步骤教学重点扇形外板的近似测地线展开的方法教学难点扇形外板的近似测地线展开的方法更新、补充、删节内容无课外作业补充习题一教学后记学生对这部分内容有所理解，对冲势的概念有所加深。课堂教学安排教学过程主要教学内容及步骤复习、总结前2节课内容引入新课题总结第三章船体构件展开第五节船体外板的近似展开 3、扇形外板的近似测地线展开法 1）扇形外板的概念：在肋骨型线图中，当外板接缝线所包围的肋骨型线呈扇形时，称为扇形外板。 2）展开步骤： A在肋骨型线图上作出外板的近似测地线投影 B求基准肋骨理论线在测地点的肋骨弯度大小 C求取纵横理论线的实长 D作展开图 3）检验：近似对角线检验。 Ø 练习指导（45分钟）江苏省无锡交通高等职业技术学校教案课题序号 23 授课班级 062111 062112 授课课时 2 授课形式指导授课章节名称第三章船体构件展开第五节船体外板的近似展开使用教具无教学目的掌握扇形外板的近似测地线展开的方法和步骤教学重点扇形外板的近似测地线展开的方法教学难点扇形外板的近似测地线展开的方法更新、补充、删节内容无课外作业补充习题一教学后记学生对这部分内容有所理解，对冲势的概念有所加深。课堂教学安排教学过程主要教学内容及步骤复习、总结前2节课内容引入新课题总结扇形外板的近似测地线展开如图：江苏省无锡交通高等职业技术学校教案课题序号 24 授课班级 062111 062112 授课课时 2 授课形式讲授授课章节名称第三章船体构件展开第五节船体外板的近似展开使用教具无教学目的掌握菱形外板的近似测地线展开的方法和步骤教学重点菱形外板的近似测地线展开的方法教学难点菱形外板的近似测地线展开的方法更新、补充、删节内容无课外作业补充习题二教学后记学生对这部分内容有所理解，并能正确展开。课堂教学安排教学过程主要教学内容及步骤复习、总结前2节课内容引入新课题总结第三章船体构件展开第五节船体外板的近似展开 4、菱形外板的近似测地线展开法 1）菱形外板的概念：外板投影在肋骨型线图上的横向理论线与纵向理论线倾斜很大，称为扇形外板。 2）展开步骤： A在肋骨型线图上作出外板的近似测地线投影 B求基准肋骨理论线在测地点的肋骨弯度大小 C求取纵横理论线的实长 D作展开图 3）检验：近似对角线检验。 Ø 练习指导（45分钟）江苏省无锡交通高等职业技术学校教案课题序号 25 授课班级 062111 062112 授课课时 2 授课形式指导授课章节名称第三章船体构件展开第五节船体外板的近似展开使用教具无教学目的掌握菱形外板的近似测地线展开的方法和步骤教学重点菱形外板的近似测地线展开的方法教学难点菱形外板的近似测地线展开的方法更新、补充、删节内容无课外作业补充习题二教学后记学生对这部分内容有所理解，并能正确展开。课堂教学安排教学过程主要教学内容及步骤复习、总结前2节课内容引入新课题总结菱形外板的近似测地线展开如图：江苏省无锡交通高等职业技术学校教案课题序号 26 授课班级 062111 062112 授课课时 2 授课形式讲授授课章节名称第三章船体构件展开第五节船体外板的近似展开使用教具无教学目的掌握外板的十字线展开的方法和步骤教学重点外板的十字线展开的方法和步骤教学难点外板的十字线展开的方法和步骤更新、补充、删节内容无课外作业补充习题三教学后记学生对这部分内容有所理解，并能正确展开课堂教学安排教学过程主要教学内容及步骤复习、总结前2节课内容引入新课题总结第三章船体构件展开第五节船体外板的近似展开 5、外板的十字线展开法 1）适用范围：船体中部较平直部分，带有单向曲度的柱形外板，各肋骨线成近似平行的双重曲度外板。 2）展开步骤： A选择横向曲度最大的肋骨线为基准肋骨线，过最大拱度点作本身弦线的垂线并延伸与各肋骨线和横缝线相交，即为基准线 B求基准肋骨理论线的肋骨弯度大小 C求取纵横理论线的实长 D作展开图 3）检验：近似对角线检验。 Ø 练习指导（45分钟）江苏省无锡交通高等职业技术学校教案课题序号 27 授课班级 062111 062112 授课课时 2 授课形式指导授课章节名称第三章船体构件展开第五节船体外板的近似展开使用教具无教学目的掌握外板的十字线展开的方法和步骤教学重点外板的十字线展开的方法和步骤教学难点外板的十字线展开的方法和步骤更新、补充、删节内容无课外作业
