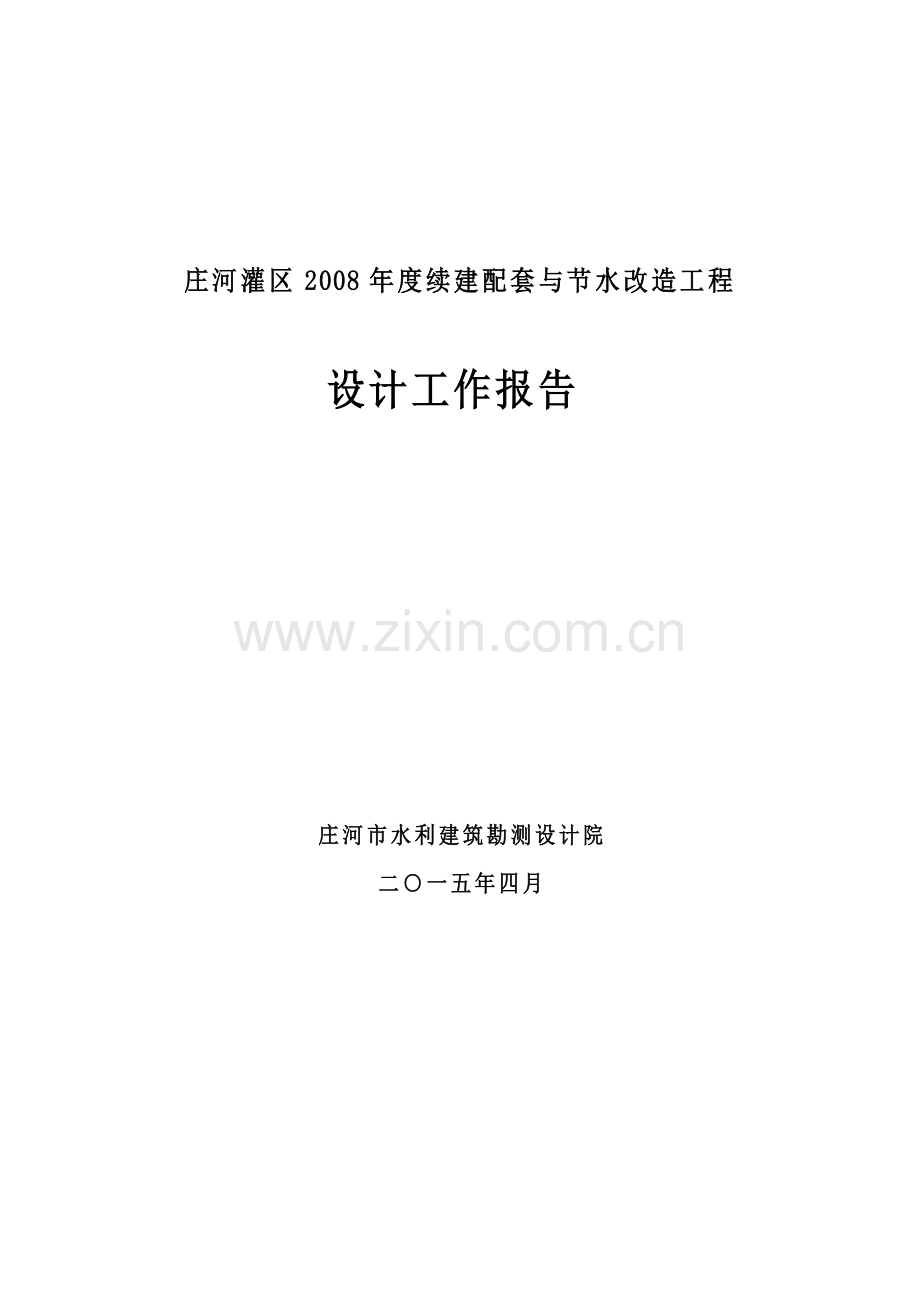

庄河灌区2008年度续建配套与节水改造工程

设计工作报告

庄河市水利建筑勘测设计院
二○一五年四月

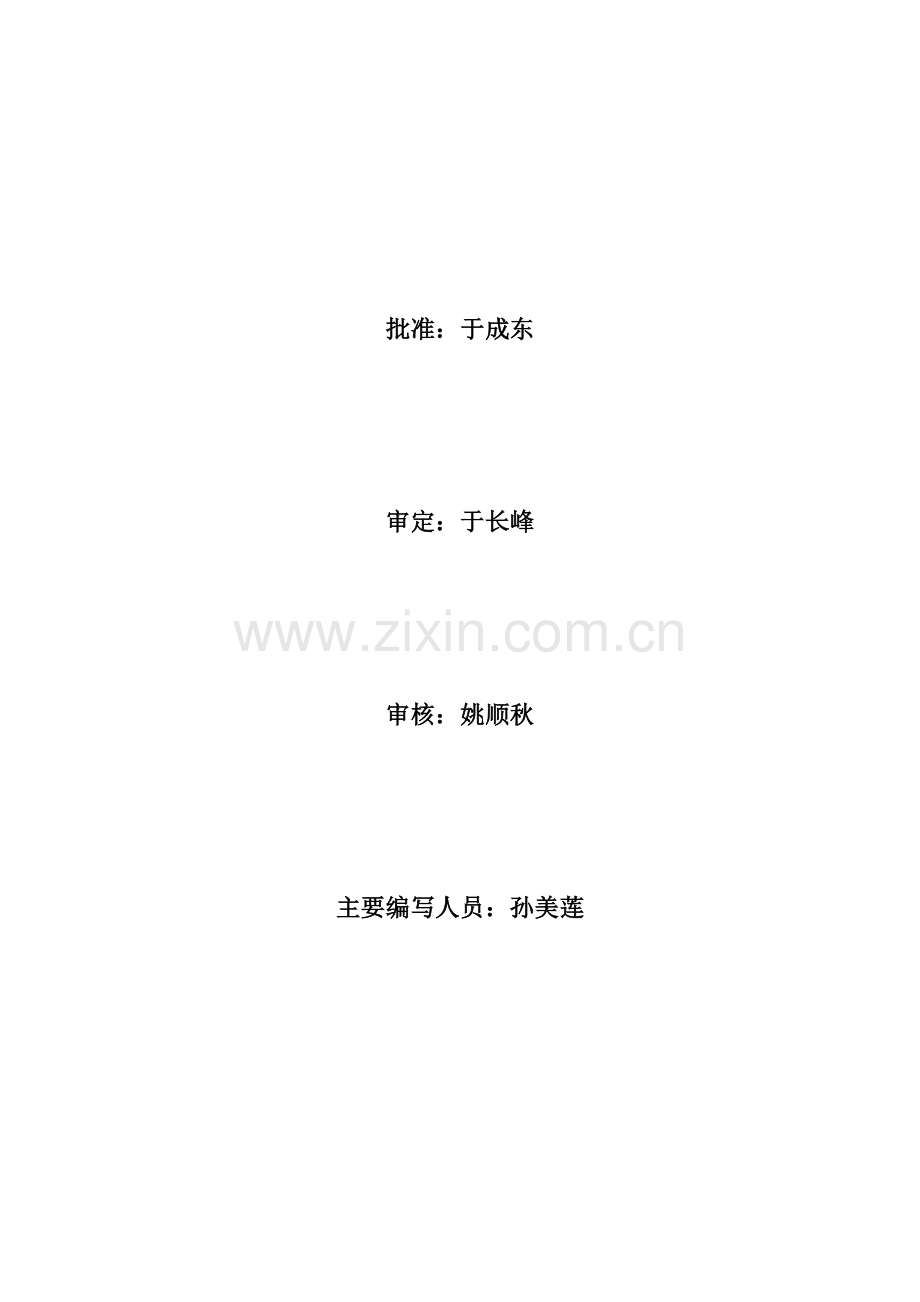

批准：于成东

审定：于长峰

审核：姚顺秋

主要编写人员：孙美莲

目 录
1.工程概况 76
1.1工程位置 76
1.2主要工程建设内容 76
1.3工程布置 77
1.4主要技术经济指标 77
2.工程规划设计要点 77
2.1庄河灌区前期规划情况 77
2.2庄河灌区2008年工程规划设计要点 78
3.工程设计审查意见落实情况 80
3.1工程初步设计审查情况 80
3.2工程初步设计审查意见整改情况 80
4.工程标准 82
4.1工程设计标准 82
4.2工程质量设计标准 82
5.重大设计变更 83
6.设计文件质量管理 84
6.1初步设计阶段 84
6.2施工图阶段 84
6.3设计成果质量 84
7.设计服务情况 86
7.1优化设计 86
7.2设计图纸及技术文件供应 86
7.3实行设代制，参与施工过程的技术指导工作 86
8.工程评价 87
9.附件 88
附件1：设计机构设置和主要人员情况： 89
附件2：技术标准目录 90

1.工程概况
1.1工程位置
辽宁省大连市庄河灌区位于庄河市中南部丘陵平原区，由朱隈、英那河、转角楼、永记四个子灌区组成。灌区东西长约70km，南北宽约20km，覆盖15个乡镇，159个村。总土地面积1245.1k㎡，耕地面积78.21万亩。灌区主要由3座大型水库、1座中型水库、20座小型水库、19座塘坝、49座引水工程、16座提灌站以及328眼独立机电井组成的多水源大型灌区，是蓄、引、灌相结合的灌区工程。灌区规划灌溉面积36.8万亩，1998年实际灌溉水田面积24.91万亩。
庄河灌区2008年度续建配套与节水改造工程位于灌区东部栗子房境内，分别为永记水库东干渠和西干渠。
1.2主要工程建设内容
庄河灌区2008年度续建配套与节水改造工程改造东、西干渠渠道总长度8499m，改造渠系建筑物62座。具体内容如下：
（1）永记东干渠防渗改造工程，桩号0+000～7+099，总长7099m，改造渠系建筑物60座。
（2）永记西干渠防渗改造工程，桩号（8+514～9+914），总长1400m，改造渠系建筑物2座。
1.3工程布置
永记东、西干渠本年度改造段均为土渠，渠线走向较好，布置合理，本次改造工程基本沿原渠线走向布置渠道，局部裁弯取直。
1.4主要技术经济指标
庄河灌区2008年度续建配套与节水改造工程概算总投资1203.50万元，工程实施后，可改善水田灌溉面积1万亩，渠系水利用系数由0.5提高到0.6，年可节水200万m³，年可新增水稻产量96万公斤。
2.工程规划设计要点
2.1庄河灌区前期规划情况
根据国家计委，水利部计农经［1997］932号文《重点大型灌区续建配套项目建设管理办法》．水利部水农［1999］459号文《关于开展大型灌区续建配套与节水改造规划编制工作的通知》，2000年5月由辽宁省水利水电勘测设计研究院组织编制完成《庄河灌区续建配套与节水改造规划报告》。庄河灌区主要渠系有：总干渠2条，长6.68km，干渠19条，长210.9km，支渠323条，长454km；渠系建筑物2703座。
2001年水利部批复的庄河灌区主要规划指标为：规划灌溉保证率75%；规划灌溉面积36.8万亩；规划灌溉用水量2.58亿m³；续改建渠道长度272km；续改建渠系建筑物426座；量水设施21座；灌溉试验站1个；续改建总投资44991万元；其中续改建骨干工程投资29437万元。
2.2庄河灌区2008年度续建配套与节水改造工程规划设计要点
庄河灌区2008年度续改建工程有永记东干渠0+000～7+099，永记西干渠8+514～9+914两段，这两段渠道均为土渠，普遍存在着滑坡、坍塌等问题，用水高峰期，灌溉水漫顶毁坝现象时有发生，水资源跑、冒、滴、漏较重，渠系建筑物标准偏低，老化破损严重，大大降低了渠道的供水能力，对农业生产影响较大。
本年度灌区工程改造，主要解决渠道渗漏严重，坝坡失稳，供水能力不足，渠系建筑物坏损严重等问题。针对这些问题，设计中主要采取如下几种措施：
（1）改造渠道过流断面全部采用防渗衬砌改造措施。结合当地建材资源、防渗效果、地下水、冻胀破坏、挡土固渠等因素。永记东干渠0+000～3+538为填方渠段，地下水位较低，冻胀破坏较轻，采用钢筋砼板衬砌；3+538～7+099段为挖方渠道，地下水位高，冻胀破坏严重，为解决冻胀破坏及挡土固渠问题，本段采用浆砌石衬砌结构型式，同时渠道侧墙底脚采用砼及渠底铺设砂垫层等措施降低冻胀破坏影响。永记西干渠改造段采用浆砌石衬砌。
（2）渠系建筑物工程。原渠道上部车桥大部分采用石条盖板，倒虹吸洞身为浆砌石墙体，上部大部分为石条盖板并勾缝，渡槽砼剥蚀脱落严重。本次设计中，在满足防洪能力的前提下，对车桥、倒虹吸、渡槽等重要建筑物均采用钢筋砼结构型式。

庄河灌区2008年度续建配套与节水改造工程特性表
序号
改造段桩号
长度
（m）
渠首以下控制灌溉面积（万亩）
渠首设计流量（m³/s）
衬砌结构型式
1
永记东干渠0+000～7+099
7099
1.2
3.69
0+000～3+538段为钢筋砼板衬砌；
3+538～7+099段为浆砌石衬砌
2
永记西干渠8+514～9+914
1400
0.8
2.46
浆砌石衬砌

3.工程设计审查意见落实情况
3.1工程初步设计审查情况
2008年7月24日，大连市水务在庄河市组织召开了《庄河灌区2008年度续建配套与节水改造工程初步设计报告》评审会。参加会议的有：大连市发改委、大连市水务局、庄河市发展和改革局、庄河市水务局等单位及有关专家，会前查勘了工程现场，会中听取了设计单位汇报，与会专家对该项目初步设计进行了认真评审。专家组经充分讨论，基本同意《庄河灌区2008年度续建配套与节水改造工程初步设计报告》及初设图纸内容，同时在《专家评审意见》中提出了要求和建议。
3.2工程初步设计审查意见整改情况
在本工程初步设计《专家审查意见》中提出如下要求和建议：
（1）建议进一步复核交叉建筑物的设计条件，合理确定建筑物规模。
（2）完善渠道纵断面设计，补充渠道渠顶线，地面线，分水口及渠系建筑物位置。
（3）施工图阶段细化施工组织设计，补充施工场地布置内容。
根据专家审查意见，我院组织有关设计人员逐条进行补充修改。具体整改措施如下：
（1）渠系建筑物工程补充详细的防洪能力，过流能力及结构计算内容，对建筑物规模进行重新复核及修改。
（2）渠道纵断面中补充了渠顶线、地面线、分水口高程与位置及渠系建筑物位置。
（3）施工图中对施工便道、排水、围堰等临时工程进行细化设计，并对施工场地布置进行了细化。

4.工程标准
4.1工程设计标准
依据《灌溉与排水工程设计规范》GB50288-99规定，当灌溉流量Q＜5m³/s时，渠道工程级别为ⅴ级，渠系建筑物级别为5级，渠道及渠系建筑物防洪标准为10年一遇。
4.2工程质量设计标准
根据《砌体工程设计规范》、《水工钢筋砼结构设计规范》等规定，设计中主体工程质量指标如下：
（1）钢筋砼板衬砌渠道的砼强度等级为村C20；
（2）浆砌石衬砌工程的砌筑砂浆强度等级为M7.5；
（3）车桥桥面板砼强度等级为C25，渡槽槽身砼强度等级为C30。

5.重大设计变更
由于本工程设计前期资料收集及设计工作较为细致，施工过程中的工程建设内容与批准的初步设计内容之间基本一致，无重大设计变更。

6.设计文件质量管理
6.1初步设计阶段
本阶段实行项目负责，主任工程师负责，院总工程师负责把关的三级管理制度，设计成果经校对、复核后，由主任工程师审核，院总工程师审定，方为正式成果出院。在重大技术问题及设计方案的选定上，必须由项目负责人会同有关人员向院领导、总工程师及有关技术负责人进行汇报，经集体讨论后，由院总工程师确定实施方案。
本工程根据院全面质量管理要求建立了完整、详尽的质量管理档案，设计深度满足相关国家和行业标准要求。
6.2施工图阶段
施工图阶段的设计工作，以相关规范为依据，并严格按照批准的初步设计文件要求，对初步设计图纸进行了补充、完善。实行设计、校对、审核管理制度，最终完成施工图设计图纸。
6.3设计成果质量
本工程设计成果经实施后，院内评定认为：
（1）初步设计阶段设计方案论述清楚、合理。
（2）施工图阶段，图面符合国家有关标准，图纸内容表达清楚，技术文件提交完整。
（3）设计文件满足国家或行业标准，设计过程中均按ISO9000质量认证管理体系实施，无因设计造成的返工和质量问题。

7.设计服务情况
7.1优化设计
为了保证庄河灌区2008年度续建配套与节水改造工程顺利进行，确保2009年农业灌溉不受影响，在时间紧、任务重的情况下，我院在工程设计中始终贯彻“最佳的设计方案、最优的设计质量、最快的设计周期、最好的设计服务”这一宗旨，坚持实事求是的科学态度，本着精益求精、方案最优、投资最省的设计理念，选派精干的设计人员，投入到本工程的设计工作中。
7.2设计图纸及技术文件供应
在工程招投标及施工阶段，我院对招投标图纸、施工图等均能按时提供，满足建设单位和施工单位要求，未发生因图纸、技术文件提供不及时而影响施工进度现象。
7.3实行设代制，参与施工过程的技术指导工作
在本工程实施中我院采取不定期派出设计代表和有关技术人员深入现场进行技术交底，发现问题现场解决，在整个工程施工过程中，我院与建设单位、施工单位密切协作，做好技术指导工作，从技术上保证了工程的顺利实施。

8.工程评价
本工程实施过程中，经建设单位，设计单位，监理单位，施工单位的通力合作，使工程得以顺利圆满完成。设计部门认为，本工程达到设计要求。

9.附件
（1）设计机构设置和主要人员概况表
（2）技术标准目录

附件1：设计机构设置和主要人员情况：

院 长： 于成东
副 院 长： 姚顺秋
总 工 程 师： 郭勋德
项 目 负责人： 于长峰
主要参加人员： 孙美莲 孔丽娟
黎 彦 潘德伟

附件2：技术标准目录
1、《水利水电工程等级划分及洪水标准》SL252-2000；
2、《灌溉与排水工程设计规范》GB50288-99；
3、《堤防工程设计规范》GB50286-98；
4、《水闸工程设计规范》SL265-2001；
5、《水工混凝土结构设计规范》SL/T191-2008；
6、《防洪标准》GB50201-94；
7、《灌溉与排水渠系建筑物设计规范》SL482-2001；
8、《水工建筑物荷载设计规范》DL5077-1997；
9、《水工挡土墙设计规范》SL379-2007；
10、《水工建筑物抗冻设计规范》SL211-2006；
11、《工程建设标准强制性条文》水工部分等。
