高空滑板吊板专项施工方案.docx

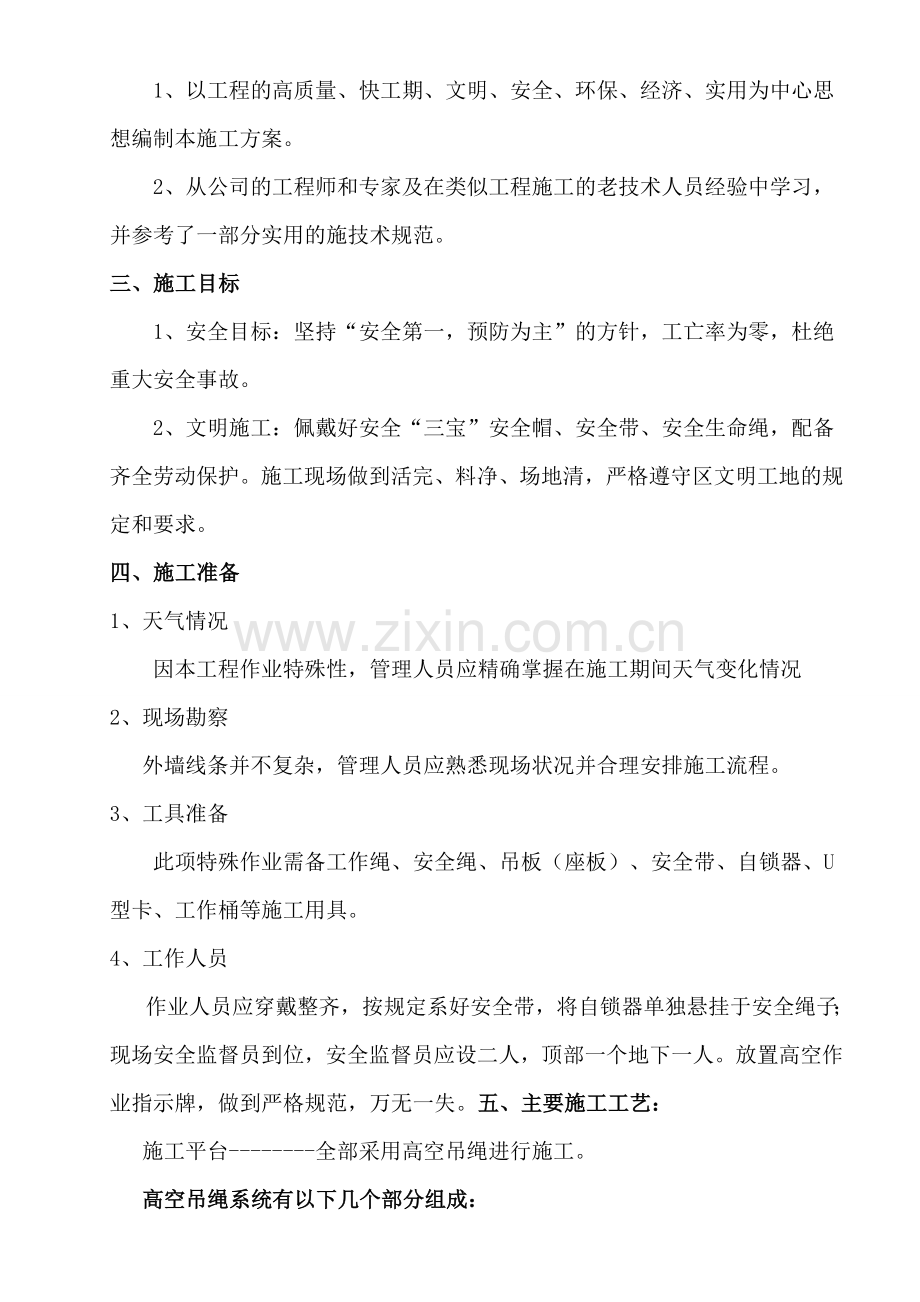

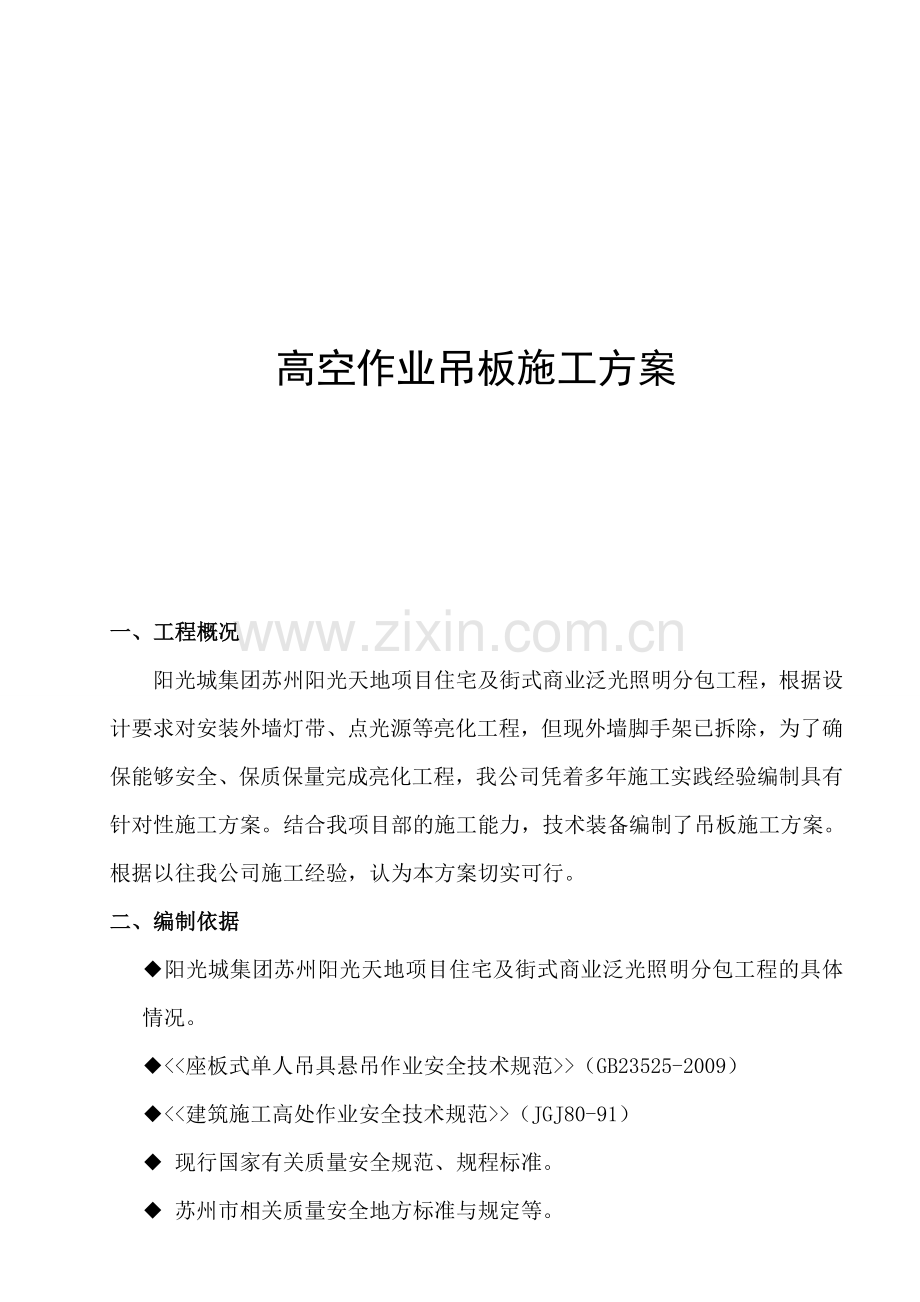

高空作业吊板施工方案一、 工程概况阳光城集团苏州阳光天地项目住宅及街式商业泛光照明分包工程，根据设计要求对安装外墙灯带、点光源等亮化工程，但现外墙脚手架已拆除，为了确保能够安全、保质保量完成亮化工程，我公司凭着多年施工实践经验编制具有针对性施工方案。结合我项目部的施工能力，技术装备编制了吊板施工方案。根据以往我公司施工经验，认为本方案切实可行。二、 编制依据阳光城集团苏州阳光天地项目住宅及街式商业泛光照明分包工程的具体情况。（GB23525-2009）（JGJ80-91） 现行国家有关质量安全规范、规程标准。 苏州市相关质量安全地方标准与规定等。1、以工程的高质量、快工期、文明、安全、环保、经济、实用为中心思想编制本施工方案。2、从公司的工程师和专家及在类似工程施工的老技术人员经验中学习，并参考了一部分实用的施技术规范。三、 施工目标 1、安全目标：坚持“安全第一，预防为主”的方针，工亡率为零，杜绝重大安全事故。 2、文明施工：佩戴好安全“三宝”安全帽、安全带、安全生命绳，配备齐全劳动保护。施工现场做到活完、料净、场地清，严格遵守区文明工地的规定和要求。 四、 施工准备1、天气情况 因本工程作业特殊性，管理人员应精确掌握在施工期间天气变化情况2、现场勘察 外墙线条并不复杂，管理人员应熟悉现场状况并合理安排施工流程。3、工具准备 此项特殊作业需备工作绳、安全绳、吊板（座板）、安全带、自锁器、U型卡、工作桶等施工用具。4、工作人员作业人员应穿戴整齐，按规定系好安全带，将自锁器单独悬挂于安全绳子；现场安全监督员到位，安全监督员应设二人，顶部一个地下一人。放置高空作业指示牌，做到严格规范，万无一失。五、主要施工工艺：施工平台-全部采用高空吊绳进行施工。高空吊绳系统有以下几个部分组成：1.工作绳：材质为锦纶，直径为18mm，拉力为负荷500 kg ，主要用于吊板式座板下吊、登高作业。工作绳通过下滑扣内的活络节连接吊板形成高空吊板系列。工作绳和高空人员身上的安全带上的自锁钩连接，形成登高人员的安全系统。2、生命绳：材质为锦纶，规格：直径为18mm，拉力为负荷500 kg ，作用：主要用于吊板式座板下吊、登高作业用。工作绳通过下滑扣内的活络节连接吊板形成高空吊板系列。生命绳和高空人员身上的安全带上的自锁钩连接，形成登高人员的安全系统。 2.安全绳：材质为高强丝，规格：直径：18mm，作拉力为负荷500 kg ，用：主要用于配合工作绳使用。高空人员通过座板吊在工作绳上，把安全带的自锁扣用自锁器连接到安全绳上，能够确保提高安全系数。 3.滑板：滑板型号：70025030mm,又称座板，材质为缩木板组合而成，吊带由纤维纺织而成，都具有一定的抗拉强度。作用：高空下吊施工时，高空人员就坐在吊板上向下坠滑操作。防滑座板断裂载荷大于4400牛顿。 4.安全带：材质为纤维纺织而成。安全带由两根肩背和一根腰带连成自锁器一体组成，它通过自锁钩与工作绳连接成一体。 5.自锁器：材质为不锈钢制成。自锁器自动锁止距离500mm。作用：连接安全带与安全绳上，当高空施工人员因工作绳断裂而下坠时，自锁钩的自锁装置会因人体的重量拉动而自锁，使下坠的人被生命绳拦住。 6.U型卡：是由16mm高强度钢制成的u型扣，拉力负荷：1500kg，并有螺栓销连接。 以上7种组装成一个坐式高空吊板。2）、滑板系统装置及具体施工方法1.先在屋面构架混凝土结构梁上栓绳子的固定地方,绳子要多栓几圈，反复负重试验做到万无一失。将所有绳子搭角、搭棱、搭檐的地方用橡胶或地毯块垫底，以防磨擦。 女儿墙接触点，用600400双层木工板做成护角，绳子从凹槽处下滑，固定绳结不少于4套绳结，（含4套）绳结第四套绳头外露不少于150mm。 2.将吊绳在坐式吊板上的U型蟹扣里打好一个特殊的结，在板边栓上吊桶，里面装施工用具及施工材料。因为有一种特殊的系扣方法，所以在工作中，吊板不会往下滑。人控制绳索，可以自由操作，简单的说往上一提绳子吊板就往下滑一点，提多少滑多少，提多快滑多快。3.操作人员坐于吊板规定位置，将所有用具扎连在吊板上口侧身下；4.缓缓将吊板下放，到达第一工作位置；5.用刮板，刮刀，毛刷配合使用，使钢结构及设备表面达到更佳平整的效果。用滚刷滚涂底漆或面漆使墙面达到最佳视觉效果。一个位置工作结束，缓缓调整至下一个位置继续上述步骤。直至该纵向位置至工作结束，然后再横向移动位置；直到工作结束。 6.楼顶设立人员做安全保护。 7.楼底设巡视安全保护人员。8.整个工作过程中，安全监督应自始至终作现场安全监督，不得擅离职守； 9、上板要求及工具材料桶的固定：上板所有材料用桶必须用钢丝加固后方能上板使用，作业人员上板前仔细检查工作绳、生命绳的每一个定点，上板时必须先把安全带挂在生命绳的制锁器上方可上板，上板后坐板保护扣牢后材料桶方可上板，扣好桶后开始施工作业。9.操作结束：9.1 将吊绳、安全绳收好，并检查一遍被损情况。如发现绳子被损，应作报废处理；9.2 将其他工具擦拭干净，自锁器在弹簧处加润滑油；9.3 作好当班工作记录，并经安全员和施工负责人签字。3）、悬吊下降系统：1、通过手控下降器沿工作绳将座板下移或固定在任意高度进行作业的工作系统，主要由工作绳、下降器、连接器、座板装置组成。2、工作绳：固定在挂点装置上，沿作业面敷设，下降器安装其上，工作时承担人体及携带物重量的长绳。3、下降器：安装在工作绳上，以工作载重量为动力、通过手控下降的装置。4、连接器：将系统内部零件连接在一起、具有常闭活门的环类零件，亦称安全钩。5、座板装置：承载作业人员的装置，由吊吊带、衬带拦腰带和座板组成。6、吊带：将座板悬挂在下降器上的带子。7、衬带：为了防止磨损，衬在吊带与座板底面之间的带子。8、拦腰带：为了防止作业人员从座板滑落，在两吊带之间安装的横带。4）、坠落保护系统：发生坠落时保护作业人员的安全的系统，由生命绳、自锁器、安全短绳、坠落悬挂安全带组成。1、 生命绳：固定在挂点装置上，沿作业面敷设，带自锁器，发生坠落时承担人体冲击力的长绳。2、 自锁器：可重复使用，具有导向和自锁功能的器具，沿生命绳随作业人员位置的改变而调节移动，发生坠落时能立即自动锁定在生命绳上。3、 坠落悬挂安全带：当高处作业人员发生坠落时，将作业人员悬挂在空中的安全带。4、 安全短绳：连接自锁器与坠落悬挂安全带的绳子，具有吸收冲击能量的作用。5）、载重量工作载重量：工作绳、生命绳上承担的人体及携带物的重量，不包括工作绳、生命绳本身的重量。（不得大于100kg）6)、滑板系统装置设计原则：1、挂点装置：总载重量不大于100kg 。挂点装置静负荷承载能力不小于总载的2倍，即330kg，屋面钢筋混凝土结构的静负荷载能力大于总载重量的2倍，允许将屋面钢筋混凝土结构作为挂点装置的固定栓固定。2、利用屋面钢筋混凝土结构作为挂点装置时，固定栓点应为封闭型结构，如非封闭型结构时，须采取措施对挂点装置进行加固，防止工作绳、生命绳从栓固定点脱出。3、严禁采用屋面砖混砌筑、避雷带、通气孔、烟囱（非钢筋砼结构）等作为挂点装置。4、无女儿墙的屋面不准采用配重型式作为挂点装置。5、每个挂点装置只供一个人使用。6、工作绳与生命绳不准使用同一个挂点装置。7）、悬吊下降系统：1、工作载重量不大于100kg。2、当作业人员发生坠落悬挂时，悬吊下降系统的所有部件应保证与作业人员分离。3、工作绳、生命绳、安全短绳应同时配套使用。8）、坠落保护系统：1、每位作业人员应单独配置坠落保护系统。（一人二绳）2、自锁器在发生坠落止后，应借助人工明确动作才能打开。3、生命绳、安全绳经过一次坠落冲击后应报废、严禁重复使用。六、技术要求：1）、一般要求：1、座板上表面应具有防滑功能，无裂痕、糟朽，应进行防水处理。2、金属件表面应光洁，无裂纹、麻点及能够损伤绳索的缺陷，并应进行防锈处理。3、采用屋面固定架时，其表面应进行防腐处理，所有焊缝应连续、平整，无气孔、夹渣等缺陷。2）、结构要求：1、座板上应有挂清洗工具的装置。2、吊带应为一根整带。3、工作绳、生命绳、安全短绳不得有接头。4、工作绳、生命绳、安全短绳不得使用丙纶纤维材料制作。5、工作绳、生命绳、安全短绳采用压接或插接的环眼，插接时每股绳插接4道尾端应整理成锥形。6、下降器，金属圆环、半圆环不应焊接，金属件边缘应加工成R4以上的光滑弧形。7、工作绳、生命绳、安全短绳的制造商应在产品上标明有效使用期及使用条件，使用者应前述要求进行使用，超过使用期应报废。8、工作绳、生命绳、安全短绳出现下列情况之时，应立即报废：8.1、初切割、断股、严重擦伤、绳股松散或局部破损；8.2、表面纤维严重磨损、局部绳径变细，或任一股绳磨损达原绳股三分之一；8.3、内部绳股间出现破断，有残存碎纤维或纤维颗粒；8.4、发霉变质，酸碱烧伤，热熔化或烧焦；8.5、表面过多点状疏松，腐蚀；8.6、插接处破损、绳股拉出；3）、整体静态力学性能：悬吊下降系统按（GB23525-2009）按以下规定方法测试，需满足下列要求：1、 工作绳不得断裂；2、 吊带不得撕裂、开线；3、 金属件不得碎裂、变形；4、 连接器不得自动开启；5、 下降器在手控操作时应能顺利下滑；6、 下降器在非手控时，须有处于悬停状态的控制方法；坠落保护系统按（GB23525-2009）按以下规定方法测试，需满足下列要求：1、 整体静拉力不得低于15KN；2、 坠落悬挂安全带不得出现撕裂、开线，不得有任何部件压迫人的喉部和外发生殖器，腋下、大腿内侧不应有金属；3、 金属件不得碎裂、变形。4、 连接器不得自动动开启；4）、整体动态力学性能：坠落保护系统按（GB23525-2009）按以下规定的方法测试，需满足下列要求：1、 冲击作用力峰值不应大于6KN；2、 坠落悬挂安全带不得出现撕裂、开线，不得有任何部件压迫人的喉部和外生殖器，腋下，大腿内侧不应有金属；3、 金属件不得碎裂、变形；4、 连接器不得碎裂、变形；5、 连接器不得自动开启；6、 坠落停止时，安全短绳与安全带连接点应保持在后背或后腰，不得滑到腋下或腰两侧；7、 自锁器在生命绳上的运动锁止距离不得大于0.5m。5）、零部件静态力学性能：1、零部件按照GB23525-2009第6.6.1、6.6.2、6.6.3规定的方法进行测试，不得发生破坏；2、座板件按GB23525-2009第6.6.4规定的方法测试，无裂纹或损坏；自锁器按第6.7规定的方法每年至少进行一次周期性锁止测试，应能正常锁止，解锁后应能在生命绳上顺畅滑动，正常工作；3、坠落悬挂安全带按第6.8规定的方法进行测试，符合GB6096的规定。七、材质要求：滑板系统装置的所有零、部件均应符合（GB23525-2009）的规定，并有出厂合格证、产品质保书，需要送检的零部件须按相关规定进行检测，检测合格后方可使用。八、滑板系统安装要点：1）、安装流程：挂点装置 悬吊下降系统 坠落保护系统 2）、工作绳及滑板的安装：工作绳采用18mm的锦纶绳，固定在突出屋面的砼封闭结构上（若无合适的结构，利用不小于500kg的沙包作配重端进行固定），另一端垂直至楼底无需固定。滑板安装选用700*250*30mm滑板，用专用系扣固定好滑板和锦纶绳。3）、施工人员双腿套在专用滑板上的绳索中，绳索系在施工人员腰上并系牢，这样使滑板、绳索和人员三者合一，确保施工操作安全无误。施工人员向下滑动是通过操作滑板绳索和工作绳的连接U型扣来实现，操作连接滑板绳索和工作绳来实现贴近墙壁施工。4）、每个施工人员必须另行配备一根生命绳，同一套滑板的生命绳不能固定在同一个构件上。5）、通过各住宅楼的施工电梯来运输所需材料和物资。九、施工条件 1. 气候条件：高处作业必须要在良好的气候条件下进行，风力应小于5级。5级以上停止工作。另外，下雨、下雪、有雾能见度差以及高温(38度以上)和低温(0度以下)等条件下都不适合进行施工。 2. 人员条件：吊板施工：必须有良好的身体条件和心理素质，年龄应在40岁以下，体重在60公斤左右，血压正常，视力良好，无恐高症。3. 设备条件：吊板的设备必须处于良好的状态， 如吊板有发毛、部分丝股断裂等现象应立即更新。十、安全保证措施：1）、安全检查：1、安装前检查挂点装置、座板装置、绳、带的零部件是否齐全，连接部位是否灵活可靠，有无磨损、锈蚀裂纹等情况，发现问题应及时处理，不准带故障安装或作业。2、安装由经过专业培训合格人员按产品说明书的安装要求进行，安装完成毕应经安全员检查通过签字确认方可投入使用。3、每次作业前检查以下内容：检 查 项 目内 容建筑物支承处能否支撑吊具的全部重量工作绳、生命绳、安全短绳是否有磨损断股、腐蚀现象屋面固定架配重和销钉是否完整牢固自锁器动作是否灵活可靠坠落悬挂安全带是否损伤挂点装置是否牢固可靠，承载能力是否符合要求建筑物的凸缘或转角处的衬垫是否垫好，在作业过程中随时检查衬垫是否脱离绳索劳动保护用品是否穿戴2）、使用要求：1、悬吊作业时屋面有经过专业培训的安全员监护。2、悬吊作业区域下方设置警戒区，宽度符合GB3608-2008附录A中可能坠落范围半径R。3、工作绳、生命绳、生命短绳注意防止磨损，在建筑建筑物的凸缘或转角处的衬垫。4、作业人员先系安全带，再将自锁器按标记箭头向上安装在生命绳上，扣好保险，最后上座板装置，检查无误后方可悬吊作业。5、工具应带连接绳，避免作业时失手脱落，悬吊作业时严禁作业时严禁作业人员间传递工具或物品。6、作业时佩戴符合GB2811要求的安全帽。7、根据作业需要佩戴符合GB14866要求的面罩。8、根据作业需要防护手套。9、在垂直放绳时，作业人员应系好安全带，绳索应先在挂点装置上固定，然而顺序缓慢下放，严禁整体抛下。10无安全措施时，严禁在女儿墙上作任何活动。11、停工期间，应将工作绳、生命绳下端固定好，防止行人或大风等因素造成人员伤害及财产损失。12、每天作业结束后应将悬吊下降系统、坠落防护系统收起，整理好。13、工作绳、生命绳放在干燥通风处，并盘整好悬吊保存，不准堆积踩压。严禁将已报废的工作绳作为柔性导轨使用。14、严禁使用含氢氟酸的清洗剂。15、滑板移位后必须经过检查验收合格方可使用。十一、安全管理：1）、资质要求1、作业人员须接受高处悬吊作业的岗位培训，取得滑板作业操作证后，持证上岗作业。2）、作业人员要求1、年龄18周岁以上，初中及以上文化程度。2、就业前体检合格，无不适应高处特种作业的疾病和生理缺陷。3、酒后、过度疲劳、情绪异常者不得进行悬吊作业。3）、 作业环境要求(1) 气温的影响：A 、不要在下雨之前/后施工。B 、 在结了冰的基面上不能施工。C 、作业环境气温不大于35oc。(2) 风的影响:当风速达到5km/秒以上时，应停止施工。特别在低气温时更应注意，由于风的原因壁面的温度会降得比气温还低。为了减少风带来的影响，应注意遮上蓬布。风力大于4级时，严禁悬吊作业。(3) 雨的影响施工时应注意气象情况，即使施工完了后也应该注意气象情况。在施工前如果下了雨，施工基面会留有水分，墙面光滑，便不能强行施工。下雨前，将每日即将要施工的墙面用蓬布盖好，可以不误连续施工。绝对不能在湿润光滑的墙面上施工，不按操作规程施工。即使白天是晴天晚上也会结露，到了早上外墙的表面上有一层露珠，应等墙面完全干燥之后再进入施工。十二、安全措施及安全操作规程1、高空作业在确保安全的情况下，要保证质量，两者相符相成，我公司的全体高空作业员工全部进行高空作业的培训，取得相应高空作业的证书，有着非常丰富的实践操作经验；所有高空作业员工均由保险公司进行个人意外伤害保险投保。高空作业组经过多次实战，积累了丰富的经验，安全施工达到百分之百。2、 吊绳在施工前必须经过负荷试验，经过试验检查吊绳的安全性能，同时要保证安全系数在允许的范围，使用时严格控制施工荷载。3、吊绳系挂前检查工人的身体状况，如果有偶然头疼或感冒等不适的，提前告知安全监督员，保证施工人员安全上岗，同时上岗施工前后均不得喝酒。4、安全绳系挂后，有安全监督员检查安全绳系挂的牢靠程度，保证安全绳正常使用。5、施工期间，施工人员不得打电话，其他人员不得打扰施工，施工用的涂料桶随施工人员同时上下，并且要系挂牢固，施工过程中，滚刷不得乱扔乱弃。6、施工人员由于高处作业，施工时间避开高温时间，中午注意休息，保证施工人员精力充沛。7、操作绳、安全绳必须分开生根并扣紧系死，靠沿口处要加垫软物，防止因磨损而断绳，绳子下端一定接触地面，放绳人同时也要系临时安全绳。8、 施工人员上岗前要穿好工作服，戴好安全帽，上岗前要先系安全带，再系保险锁（安全绳上），尔后系好卸扣（操作绳上），同时坐板扣子要打紧，固定死。9、下绳时，安全监督员和楼上监护人员要给予指挥和帮助。10、 操作时辅助用具要扣紧扎牢，以防坠伤人，同时严禁嬉笑打闹和携带其他无关物品。11、楼上、地面监护人员要坚守在施工现场，切实履行职责，随时观察操作绳、安全绳的松紧及绞绳、串绳等现象，发现问题及时报告，及时排除。12、楼上监护人员不得随意在楼顶边沿上来回走动，需要时，必须先系好自身安全绳，尔后再进行辅助工作。地面监护人员不得在施工现场看书、看报，更不得随意观赏其他场景，并要随时制止行人进入危险地段及拉绳、甩绳现象发生。13、操作绳、安全绳需移位、上下时，监护人员及辅助工人要一同协调安置好，不用时需把绳子打好捆紧。14、施工人员要落地时，要观察一下地面、墙壁的设施，操作绳、安全绳的定位及行人流量的多少情况，待地面监护人员处理、调整、同意后方可缓慢下降，直至地面。15、高空作业人员和现场监护人员必须服从施工负责人的统一指挥和统一管理。16、保护工作。在装灯具灯条时，一定要保护灯具不受到碰撞挤压。十三、高处坠落应急预案：1）、应急措施：1、当发生高处坠落伤情严重时，立即拔打120与当地急救中心取得联系（医院在附近的直接送往医院），详细说明事故地点、严重程度和联系电话，并派人到路口接应。2、项目部接到报告后，立即在第一时间赶赴现场，了解和掌握事故情况，开展抢救和维护现场秩序，保护事故现场。3、使伤者保持呼吸道畅通，若发现窒息者，应及时解除其呼吸道梗塞和呼吸机能障碍，立即解开伤员衣领，消除伤口、鼻、咽喉部的异物、血块、分沁物、呕吐物等。4、伤员有骨折，关节伤、肢体挤压伤，大块软组织伤时，由医护人员对其进行护理，非医护人员不得随意挪动伤员，以免造成二次损伤。5、记录伤情，现场救护人员应边抢边记录伤员的受伤原因，受伤部位，受伤程度等第一手资料。6、当为轻伤时，迅速将伤员带离危险场地，立即送医院治疗。2）、当地医院：医 院 名 称 伤 情医 院 地 址社区卫生服务郭巷街道国泰站皮外伤、轻伤吴中区泰安二村193幢2号尹山湖医院皮外伤、轻伤、重伤郭新东路139号独墅湖科教创新区医院重伤工业园区独墅湖科教创新区林泉街388号(近文汇广场)3）、应急电话：医院抢救中心：120有关负责人电话：
