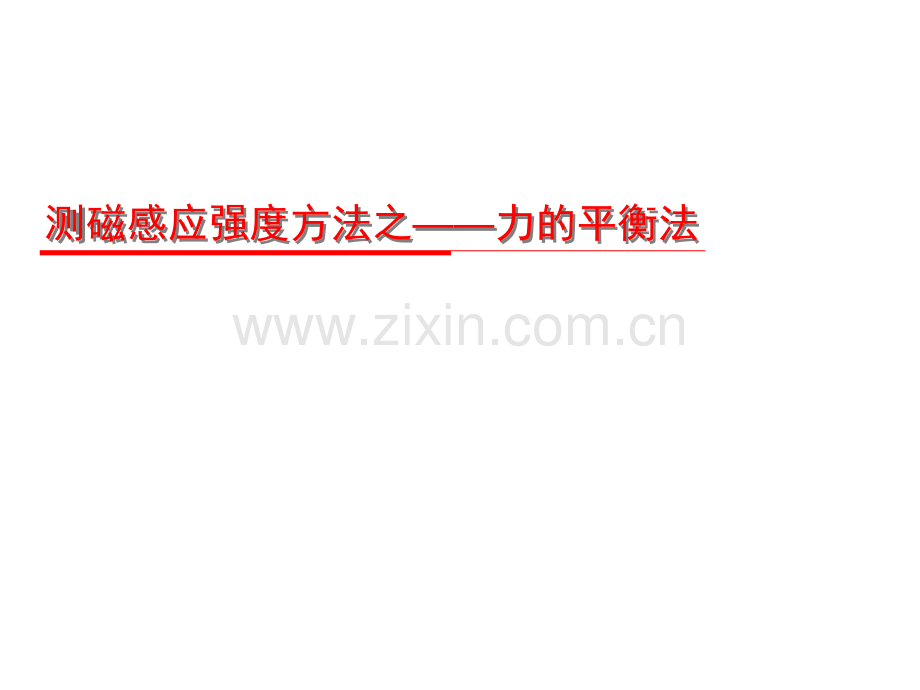

测磁感应强度方法之——力的平衡法--微课.pptx

测磁感应强度方法之测磁感应强度方法之力的平衡法力的平衡法 1.综述磁感强度是电磁学中的一个重要物理量，其大小的测定方法较多，归纳起来主要有以下九种，下面举例一一说明。本微课讲“力的平衡法”测磁感应强度。2.力的平衡法 应用通电线在磁场中受力平衡的原理，根据平衡条件建立平衡方程，从而求出磁感应强度。3.范例说明如图示，一长方体绝缘容器内部高为L，宽为d（前后面距离），左右两侧装有两根开口向上的管子a、b，上、下两侧装有电极C（正极）和D（负极），并经开关S与电源连接，容器中注满能导电的液体，液体的密度为。将容器置于一匀强磁场中，磁场方向垂直纸面向里，当开关断开时，竖直管于a、b中的液面高度相同，开关S闭合后，a、b管中液面将出现高度差。（1）开关闭合后，哪根管内液面高些？（2）若在回路中接一电流表，并测得电流强度为I，两管液面高度差为h，则磁感应强度的大小如何？3.范例说明解析：解析：（1）开关S闭合后，容器内部导电液体中有自上而下的电流通过，等效为长为L的电流在磁场中受安培力的作用，这样使得两侧管中的液面出现高度差，由左手定则可知，电流 I 受力方向水平向右，右边的那根管内液面高些。（2）通电液体在磁场中受到的安培力大小为F=BIL,两管液面高度差为h而产生的压强为gh,以长方体的某一横截面为研究对象，由力的平衡知 BIL=ghLd，化简得3.范例说明如图示，一长方体绝缘容器内部高为L，宽为d（前后面距离），左右两侧装有两根开口向上的管子a、b，上、下两侧装有电极C（正极）和D（负极），并经开关S与电源连接，容器中注满能导电的液体，液体的密度为。将容器置于一匀强磁场中，磁场方向垂直纸面向里，当开关断开时，竖直管于a、b中的液面高度相同，开关S闭合后，a、b管中液面将出现高度差。（1）开关闭合后，哪根管内液面高些？（2）若在回路中接一电流表，并测得电流强度为I，两管液面高度差为h，则磁感应强度的大小如何？标答标答：（1）右边的b管内液面高些 （2）评析：评析：通电液体在磁场中要受到安培力，安培力的作用又要在液体中产生附加压强 ，通过对附加压强 的分析就可以测出磁感强度。
