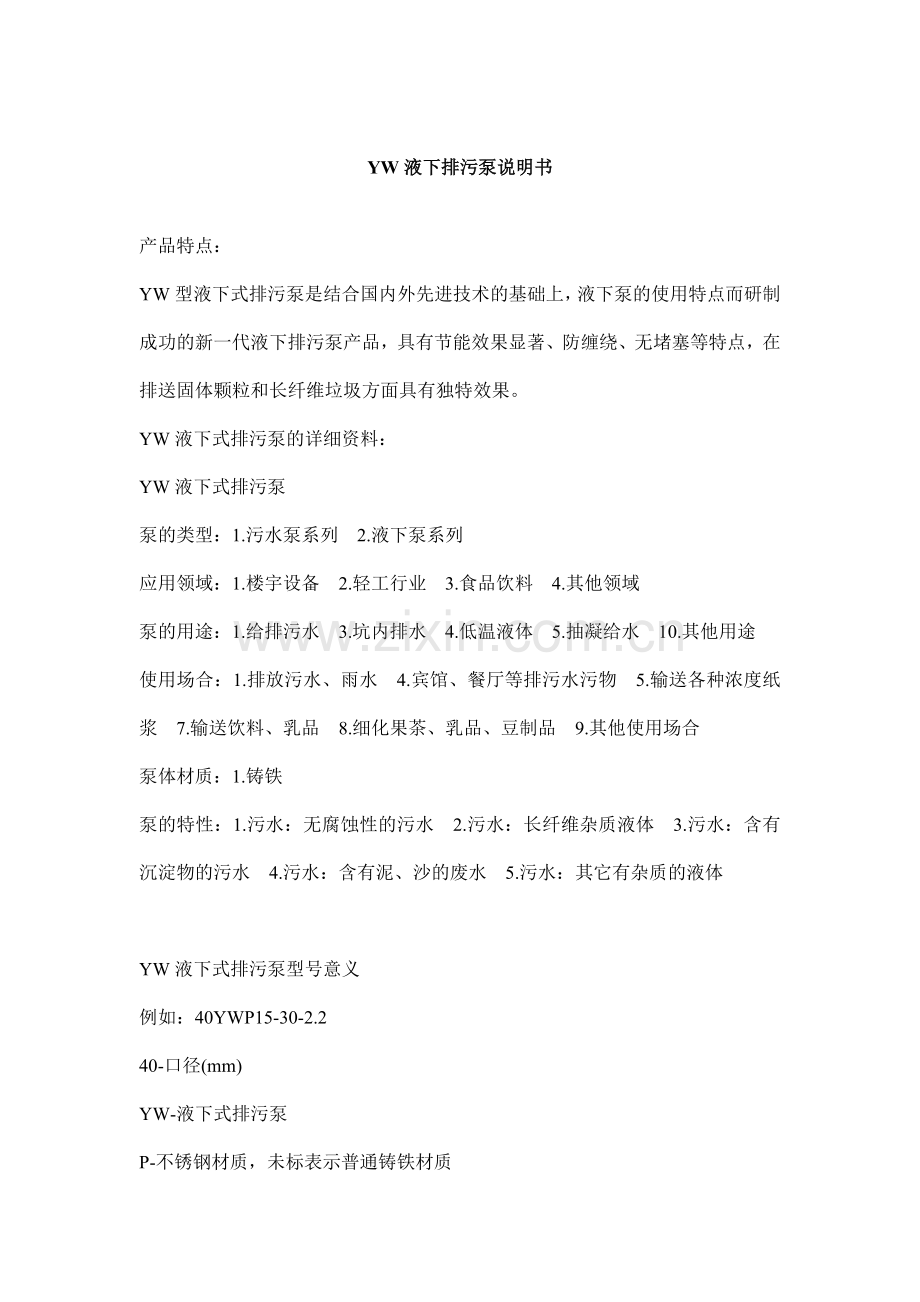

YW液下式排污泵说明书.doc

YW液下排污泵说明书
产品特点：
YW型液下式排污泵是结合国内外先进技术的基础上，液下泵的使用特点而研制成功的新一代液下排污泵产品，具有节能效果显著、防缠绕、无堵塞等特点，在排送固体颗粒和长纤维垃圾方面具有独特效果。
YW液下式排污泵的详细资料：
YW液下式排污泵
泵的类型：1.污水泵系列　2.液下泵系列　
应用领域：1.楼宇设备　2.轻工行业　3.食品饮料　4.其他领域　　
泵的用途：1.给排污水　3.坑内排水　4.低温液体　5.抽凝给水　10.其他用途　
使用场合：1.排放污水、雨水　4.宾馆、餐厅等排污水污物　5.输送各种浓度纸浆　7.输送饮料、乳品　8.细化果茶、乳品、豆制品　9.其他使用场合　
泵体材质：1.铸铁　
泵的特性：1.污水：无腐蚀性的污水　2.污水：长纤维杂质液体　3.污水：含有沉淀物的污水　4.污水：含有泥、沙的废水　5.污水：其它有杂质的液体　

YW液下式排污泵型号意义
例如：40YWP15-30-2.2
40-口径(mm)
YW-液下式排污泵
P-不锈钢材质，未标表示普通铸铁材质
15-流量(m3/h)
30-扬程(m)
2.2-配用电机功率(kw)

YW液下式排污泵概述
YW液下式排污泵为立式液下式结构，工作时泵体浸在水中，液下深度可达0.5～5m,并采用独特的单叶片或双叶片叶轮结构,能有效通过泵口径5倍的纤维物质及直径为口径50%的固体颗粒。产品执行JB/T6525-92《离心式污水泵的技术条件》标准。
YW液下式排污泵是我们哈泉泵阀结合国内外先进技术的基础上，液下泵的使用特点而研制成功的新一代液下排污泵产品，具有节能效果显著、防缠绕、无堵塞等特点，在排送固体颗粒和长纤维垃圾方面具有独特效果。
该液下式排污泵水力性能先进、成熟，产品经测试各项性能指标均达到有关标准规定，产品投放市场后以其独特的功效，可靠的性能，稳定的质量受到广大用户的欢迎和好评。

YW液下式排污泵适用场合
1、城市污水处理厂排水系统。
2、工厂商业严重污染废水的排放。
3、医院、宾馆的污水排放。
4、住宅区的污水排水站。
5、人防系统排水站。
6、市政工程、建筑工地。
7、勘探、矿山配套附机。
8、农村沼气池农田灌溉。
9、自来水厂的给水装置。

YW液下式排污泵特点
1、该液下排污泵具有结构紧凑，体积小，移动方便，安装简单等特点。
2、YW排污泵设计合理，配套电机合理，效率高，节能效果显著。
3、YW液下泵采用独特的单叶片或双叶片叶轮结构，大大提高了污物通过能力，能有效的通过泵口径的5倍纤维物质与直径为泵口径约为50%的固体颗粒。
4、液下排污泵机械密封采用双道串联密封，材质为硬质耐磨碳化钨，具有耐用、耐磨等特点，可以使泵安全连续运行8000小时以上。
5、液下排污泵可根据用户需要配备液位自动控制柜，根据所虚液位变化，自动控制泵的启动与停止，不需专人看管，使用极为方便。
6、液下排污泵为立式结构，工作时泵体浸在液体中因而容易启动，不存在排气抽空问题，同时具有无泄露等特点，液下深度可达0.5-7米。
7、液下排污泵接轴结构先进可靠，泵与电机采用联轴器联接，泵轴尺寸精密，保证了泵平稳运行，留有足够的安全系数。
8、液下排污泵在使用扬程范围内保证电机运行不过载。
9、液下排污泵有单管安装和双管安装两种，支撑件有圆盘和放盘安装。

YW液下式排污泵工作条件
流量：2～850 m3/h
扬程范围：3～45m
额定转速n：1450～2900r/min
介质温度：－15℃～+60℃
介质密度：≤1.3×103kg/m3
介质PH值：5～9
系统最高工作压力：≤0.6Mpa
YW液下式排污泵结构图

备注：1.电机 2.联轴器 3电机支架 4.出水管 5, 主轴 6 机械密封 7 泵体 8 叶轮

YW液下式排污泵使用方法及注意事项
1.接泵出液口之管路.应另设支架.不允许将其重量加于泵体上。
2.水泵在无特殊情况必须配备全自动水泵控制柜.切勿直接挂电网或使用闸刀开关来接通电流.确保水泵正常运行.
3.泵使用前应仔细检査泵和电机有无损伤.检査紧固件紧固情况。
4.盘动泵检査有无磨擦声.同时检査泵轴与电机轴同心度.两联轴节外圆偏差数不超过0.5mm
5.不得将水泵长期处于低扬程状态下运行(一般使用扬程不得低于额定扬程的60%).最好能控制在建议使用扬程范围以内.以防水泵因超载烧坏电机

YW液下式排污泵维护保养
1.每次使用特别是用于较稠较粘的浆液后.应将水泵放在消水中运转数分钟.防止泵内留下沉积物.保证水泵的淸洁。
2.水泵应有专人管理与使用.并定期检査水泵的电路和水泵工作是否正常。
3.在常规状态下.泵每使用300-500小时后应加注或更换油室中机油(10-30#机油).使机械密封保持良好的润滑状态.提高机械密封的使用寿命。
4.叶轮和泵体之间的密封环具有密封功能.如密封环损坏将直接影响泵的性能.必要时应更换。
YW液下无堵塞排污泵性能参数
YW液下无堵塞排污泵型号
口径
流量
扬程
转速
电机功率
效率
mm
m3/h
M
r/min
kw
%
YW25-8-22-1.1
25
8
22
2900
1.1
45
YW32-12-15-1.1
32
12
15
2900
1.1

YW40-15-15-1.5
40
15
15
2900
1.5
54
YW40-15-30-2.2
40
15
30
2900
2.2
54
YW50-20-7-0.75
50
20
7
2900
0.75
51
YW50-10-10-0.75
50
10
10
2900
0.75
52
YW50-20-15-1.5
50
20
15
290
1.5
53
YW50-15-25-2.2
50
15
25
2900
2.2
54
YW50-18-30-3
50
18
30
2900
3
55
YW50-40-15-4
50
40
15
2900
4
55
YW50-25-32-5.5
50
25
32
2900
5.5
55
YW50-20-40-7.5
50
50
20
2900
7.5
58
YW65-25-15-2.2
65
25
15
2900
2.2
50
YW65-37-13-3
65
37
13
2900
3
57
YW65-25-30-4
65
25
30
2900
4
61
YW65-30-40-7.5
65
30
40
2900
7.5
56
YW65-35-50-11
65
35
50
2900
11
45
YW65-35-60-15
65
35
60
2900
15
65
YW80-60-13-5.5
80
60
13
2900
5.5
67
YW80-40-7-2.2
80
40
7
1450
2.2
59
YW80-43-13-3
80
43
13
2900
3
70
YW80-40-15-4
80
40
15
2900
4
61
YW80-65-25-7.5
80
65
25
2900
7.5
63
YW100-80-10-4
100
100
10
1450
4
65
YW100-110-10-5.5
100
110
10
1450
5.5
65
YW100-100-15-7.5
100
100
15
1450
7.5
68
YW100-80-20-7.5
100
80
20
1450
7.5
65
YW100-100-25-11
100
100
25
1450
11
70
YW100-100-30-15
100
100
30
1450
15
65
YW100-100-35-18.5
100
100
35
1450
18.5
68
YW125-130-15-11
125
130
15
1450
11
72
YW125-130-20-15
125
130
20
1450
15
75
YW150-145-9-7.5
150
145
9
1450
7.5
76
YW150-180-15-15
150
180
15
1450
15
69
YW150-180-20-18.5
150
180
20
1450
18.5
72
YW150-180-25-22
150
180
25
1450
22
78
YW150-130-30-22
150
130
30
1450
22
78
YW150-180-30-30
150
180
30
1450
30
78
YW150-200-30-37
150
200
30
1450
37
73
YW200-300-7-11
200
300
7
980
11
66
YW200-250-11-15
200
250
11
1450
15
64
YW200-250-15-18.5
200
250
15
1450
18.5
73
YW200-400-10-22
200
400
10
1450
22
75
YW200-400-13-30
200
400
13
1450
30
76
YW200-300-15-22
200
300
15
1450
22
76
YW200-250-22-30
200
250
22
1450
30
71
YW200-350-25-37
200
350
25
1450
37
71
YW200-400-30-45
200
400
30
1450
45
74
YW250-600-9-30
250
600
9
980
30
78
YW250-600-12-37
250
600
12
1450
37
76
YW250-600-15-45
250
600
15
1450
45
73
YW250-600-20-55
250
600
20
1450
55
73
YW250-600-25-75
250
600
25
1450
75
71
YW300-800-12-45
300
800
12
980
45
74
YW300-480-15-45
300
480
15
1450
45
66
YW300-800-15-55
300
800
15
1450
55
73
YW300-600-20-55
300
600
20
1450
55
73
YW300-800-20-75
300
800
20
1450
75
75
YW300-950-20-90
300
950
20
1450
90
76
YW300-1000-25-110
300
1000
25
1450
110
76
YW300-1100-10-55
300
1100
10
1450
55
73
YW350-1500-15-90
350
1500
15
740
90
87
YW350-1200-18-90
350
1200
18
980
90
85
YW350-1100-28-132
350
1100
28
980
132
84
YW350-1000-36-160
350
1000
36
980
160
84
YW400-1760-7.5-55
400
1760
7.5
980
55
83
YW400-1500-10-75
400
1500
10
980
75
86
YW400-2000-13-110
400
2000
13
980
110
84
YW400-2000-15-132
400
2000
15
980
132
83
YW400-1700-22-160
400
1700
22
980
160
83
YW400-1500-26-160
400
1500
26
980
160
84
YW400-1700-30-200
400
1700
30
980
200
86
YW400-1800-32-250
400
1800
32
980
250
82
YW500-2500-10-110
500
2500
10
740
110
85
YW500-2600-15-160
500
2600
15
740
160
84
YW500-2400-22-220
500
2400
22
740
220
85
YW500-2650-24-250
500
2650
24
740
250
85

哈泉泵阀排污泵订货须知：
一， 产品名称与潜水排污泵型号；口径；扬程(m)；流量；电机功率(KW)；潜水排污泵转速(r/min)；电压〔V〕；潜水排污泵吸程(m)；潜水排污泵使用的介质名称、比重、粘度、腐蚀性、毒性等
二，若已经由设计单位选定我公司的潜水排污泵产品型号，请按潜水排污泵型号直接向哈泉泵阀销售部订购。当使的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们哈泉泵阀的技术专家为您审核把关。
三，用户在订购产品时，请详细填明订货单位，收货单位，付款单位的名称，通讯地址（包括所在省、市、地、区县、街、号），电话，传真，开户行，帐号及代表人。切勿省略。本公司代办物流发货，如需特殊要求请注明；办理汽车直运的，全国省会城市均可在发货后二至五天内到货。其它地区如江苏、河南、湖南、湖北、四川、安徽、江西、河北、广东、福建、广西、辽宁、山西可汽车直运到部份地级城市。（详情请电话联系确认）
四，订购所有本厂产品均实行款到发货
