电路、电流、电压和电阻综合测试题
班级 姓名 得分

一、单项选择题(本题共20分)
1．下列现象中，不属于摩擦起电的是（ 　）
A.用头发摩擦过的钢笔杆能够将碎纸屑吸引起来 B.磁铁能把钢针吸引起来
C.用干燥的毛刷刷衣服时，毛刷上吸附着许多细微脏物
D.在干燥的天气中脱毛衣时，听到轻微的"噼啪"声.
2．下列制成铅笔的几种材料，属于绝缘体的是 ( )
A.木材、橡皮 B.石墨、 金属
C.木材、金属 D.石墨、 橡皮
3．如图的四个电路中与右边实物图对应的是（ ）

4．在图（a）电路中，当开关S闭合时，两只电流表的示数分别由（b）、(c)两图读得，则电灯L1中的电流是( )
A.0.8A 　B.0.16A　　　C.0.52A　　　　D.1.28A

5．在下面的电路图中，能用电压表正确测出灯Ll两端电压的是（ ）

6．关于电阻，下列说法中正确的是( )
A．绝缘体不容易导电，是因为它们没有电阻 B．导体的电阻大小只跟材料有关
C．将一根铜导线均匀拉长后，其电阻变大 D．铜导线的电阻一定比铝导线的电阻小

7．如图所示电路，两盏相同的电灯在闭合开关后都能发光．过了一会儿，两盏电灯突然同时都不亮了，且电压表和电流表的示数均变为零．
如果电路只有一处故障，则故障可能是( )
A．电灯L1断路 B．电灯L2断路
C．电灯L1短路 D．电灯L2短路
8.如图所示，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中，比较它们的电阻及通过它们的电流的大小，则( )
A．ＲAB＞ＲBC，　　B．，ＲAB<ＲBC
C．ＲAB＞ＲBC，　　D．ＲAB<ＲBC，

9.要将上图所示的滑动变阻器接在电路中与一个小灯泡串联，要求滑片P向B端滑动时小灯泡变暗，滑动变阻器接在电路中的两个接线柱应是( )
A.CD B.AD C.CB D.AB
10.在一个由电源、开关、导线和两个小灯泡组成的电路中，用电压表测量时发现，两灯泡两端电压相等，观察发现两灯泡的亮度不同。则两个小灯泡的连接（ ）
A.一定是并联 B.一定是串联 C.可能是串联,也可能性并联 D.无法判定
二、填空题(本题共16分)
11．打扫房间时，小刚用干绸布擦穿衣镜，发现擦过的镜面很容易粘上细小绒毛．这是因为他擦过的镜面因___________而带了电，带电体有_________的性质，所以绒毛被吸在镜面上．
12．我国家庭电路的供电电压是_______V；对人体安全的电压是___ ___V：复读机工作时需要6v的电压，应将 节新干电池 联。
13. 把一根粗细均匀的细铁丝对折起来，电阻将__ __;若将细铁丝剪掉一半，电阻将_______（填"变大"、"变小"或不变）
14．利用图（甲）所示的电路进行实验，当开关S闭合时，发现灯不亮，电流表无示数，电压表有示数，则故障可能是 ；排除故障后，再闭合开关S，得到电流表示数如图（乙）所示，则读数为 A。

（14题图） （15题图） (16题图)
15．旋盘式电阻箱是我们在实验室经常用到的一种变阻器，上图所示电阻箱的示数为______Ω。
16. 如图所示的电路里，在圆圈a,b,c上连接适当电表，使灯L1和L2并联且能发光，那么a应是_______表；b是_______表；c是__
17.家庭电路里的电视机.电冰箱.电灯等用电器的连接方式是 联；开关和被控制的用电器是 联。

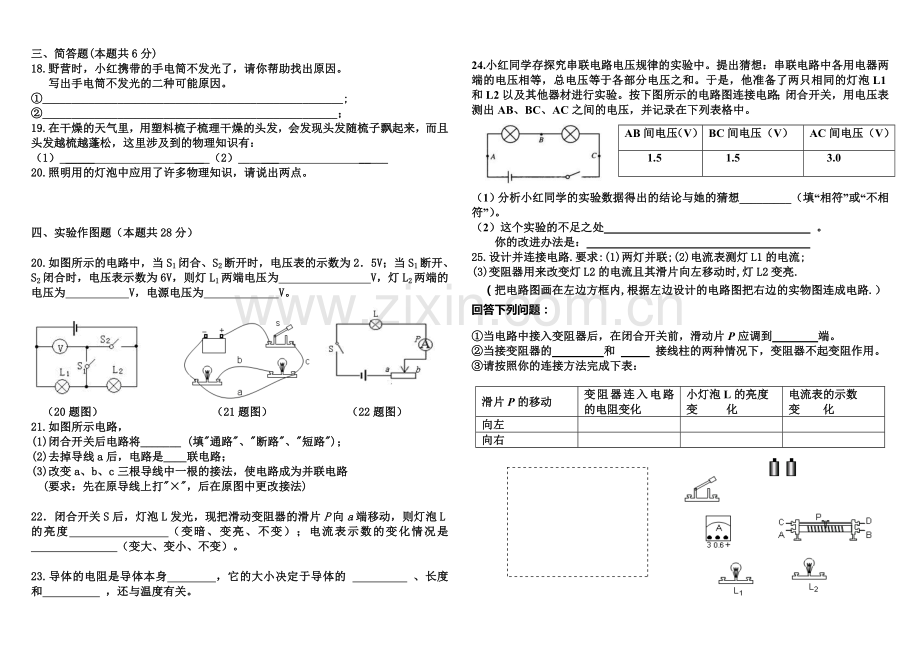

三、简答题(本题共6分)
18.野营时，小红携带的手电筒不发光了，请你帮助找出原因。
写出手电筒不发光的二种可能原因。
①____________________________________________________;
②___________________________________________________；
19.在干燥的天气里，用塑料梳子梳理干燥的头发，会发现头发随梳子飘起来，而且头发越梳越蓬松，这里涉及到的物理知识有：
（1）______ ______（2）_______ _____
20.照明用的灯泡中应用了许多物理知识，请说出两点。

四、实验作图题（本题共28分）
20.如图所示的电路中，当S1闭合、S2断开时，电压表的示数为2．5V；当S1断开、S2闭合时，电压表示数为6V，则灯L1两端电压为         V，灯L2两端的电压为      V，电源电压为       V。

（20题图） （21题图） （22题图）
21.如图所示电路，
(1)闭合开关后电路将_______ (填"通路"、"断路"、"短路")；
(2)去掉导线a后，电路是____联电路；
(3)改变a、b、c三根导线中一根的接法，使电路成为并联电路
(要求：先在原导线上打"×"，后在原图中更改接法)
22．闭合开关S后，灯泡L发光，现把滑动变阻器的滑片P向a端移动，则灯泡L的亮度         （变暗、变亮、不变）；电流表示数的变化情况是        （变大、变小、不变）。
23.导体的电阻是导体本身 ，它的大小决定于导体的 、长度 和 ，还与温度有关。

24.小红同学存探究串联电路电压规律的实验中。提出猜想：串联电路中各用电器两端的电压相等，总电压等于各部分电压之和。于是，他准备了两只相同的灯泡L1和L2以及其他器材进行实验。按下图所示的电路图连接电路；闭合开关，用电压表测出AB、BC、AC之间的电压，并记录在下列表格中。
AB间电压（V）
BC间电压（V）
AC间电压（V）
1.5
1.5
3.0

（1）分析小红同学的实验数据得出的结论与她的猜想_________（填“相符”或“不相符”）。
（2）这个实验的不足之处 。
你的改进办法是：
25.设计并连接电路.要求:(1)两灯并联;(2)电流表测灯L1的电流;
(3)变阻器用来改变灯L2的电流且其滑片向左移动时,灯L2变亮.
（把电路图画在左边方框内,根据左边设计的电路图把右边的实物图连成电路.）
回答下列问题：
①当电路中接入变阻器后，在闭合开关前，滑动片P应调到 端。
②当接变阻器的 和 接线柱的两种情况下，变阻器不起变阻作用。
③请按照你的连接方法完成下表：

滑片P的移动
变阻器连入电路的电阻变化
小灯泡L的亮度
变 化
电流表的示数
变 化
向左

向右
