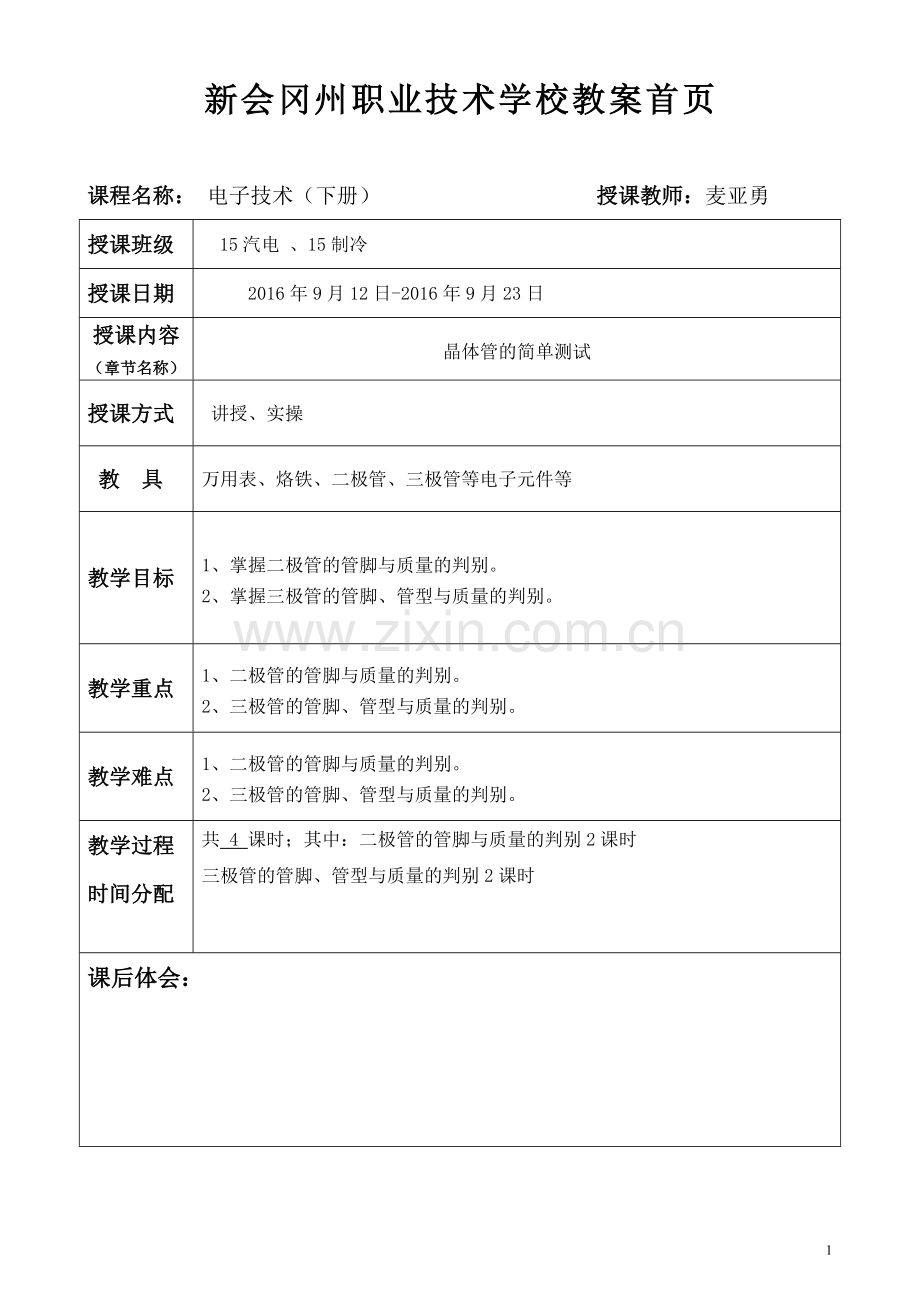

新会冈州职业技术学校教案首页

课程名称： 电子技术（下册） 授课教师：麦亚勇
授课班级
15汽电 、15制冷
授课日期
2016年9月12日-2016年9月23日
授课内容
（章节名称）
晶体管的简单测试
授课方式
讲授、实操
教 具
万用表、烙铁、二极管、三极管等电子元件等
教学目标
1、 掌握二极管的管脚与质量的判别。
2、掌握三极管的管脚、管型与质量的判别。
教学重点
1、二极管的管脚与质量的判别。
2、三极管的管脚、管型与质量的判别。
教学难点
1、二极管的管脚与质量的判别。
2、三极管的管脚、管型与质量的判别。
教学过程
时间分配
共 4 课时；其中：二极管的管脚与质量的判别2课时
三极管的管脚、管型与质量的判别2课时
课后体会：

新会冈州职业技术学校教案 第 页

晶体管的简单测试
班别 姓名 学号 成绩
一、 实验目的
（1） 熟悉二极管的管脚与质量的判别。
（2） 熟悉三极管的管脚、管型与质量的判别。
二、 实验知识
第一章第二节半导体二极管、第三节半导体三极管。
三、 实验仪器与器材
万用表，各种型号的二极管、三极管各一个。
四、 实验内容与步骤
1、 二极管管脚与质量的判别
（1） 判别二极管的极性
最简单的判断方法是用一只普通万用表来测量它的正、反向电阻，首先将万用表欧姆挡的量程拨到R*100或R*1K挡位置,然后将两表棒接二极管的两个电极，交换电极再测一次，从而得到两个电阻值。可由测得电阻值小的一次测量来确定其正、负极，即黑表棒接的是二极管的正极，红表棒接的是二极管的负极。
（2） 检测二极管的好坏
检查时，用万用表的红、黑两根表棒，分别正接和反接二极管两端，即可测出大、小两个阻值。如果测得的正、反向电阻值相差很大，则表示二极管的单向导电性能好。反之，如测得的正反向电阻值差不多，则表示二极管性能差。要特别注意两种情况：如果测得正、反向阻值均为∞，则表示二极管内部已经断路；如果测得阻值均为零，则表示二极管的两个电极短路。无论测得正、反向电阻均为零还是为∞都说明二极管已坏，不能再使用。
2、 三极管的管脚、管型与质量的判别
方法一：

口诀：
假设一基极，黑笔接上去。红笔另两极，都小则成立。 结论应有三，类型材和基。
C极要假设，黑C红接E。B、C加偏置，手指较适宜。读数若较小，假设则成立。
前三句为判断类型、材料、基极的；后三句是按NPN型管写的。
对于NPN管
第一次假设：黑表笔接假设C极，红表笔接假设E极，测得阻值为：
第二次假设：黑表笔接假设C极，红表笔接假设E极，测得阻值为：
哪一次假设正确？
对于PNP管
第一次假设：红表笔接假设C极，黑表笔接假设E极，测得阻值为：
第二次假设：红表笔接假设C极，黑表笔接假设E极，测得阻值为：
哪一次假设正确？
方法二：
四句口诀：“三颠倒，找基极；PN结，定管型；顺箭头，偏转大；测不准，动嘴巴。”
1、 三颠倒，找基极： 测试三极管要使用万用电表的欧姆挡，并选择R×100或R×1k挡位。红表笔所连接的是表内电池的负极，黑表笔则连接着表内电池的正极。
假定我们并不知道被测三极管是NPN型还是PNP型，也分不清各管脚是什么电极。测试的第一步是判断哪个管脚是基极。这时，我们任取两个电极(如这两个电极为1、2)，用万用电表两支表笔颠倒测量它的正、反向电阻，观察表针的偏转角度；接着，再取1、3两个电极和2、3两个电极分别颠倒测量它们的正、反向电阻，观察表针的偏转角度。在这三次颠倒测量中，必然有两次测量结果相近：即颠倒测量中表针一次偏转大，一次偏转小； 剩下一次必然是颠倒测量前后指针偏转角度都很小，这一次未测的那只管脚就是我们要寻找的基极。
2、 PN结，定管型： 将万用表的黑表笔接触基极，红表笔接触另外两个电极中的任一电极，若表头指针偏转角度很大，则说明被测三极管为NPN型管；若表头指针偏转角度很小，则被测管即为PNP型。
3、 顺箭头，偏转大： (1)对于NPN型三极管，用万用电表的黑、红表笔颠倒测量两极间的正、反向电阻Rce和Rec，虽然两次测量中万用表指针偏转角度都很小，但仔细观察，总会有一次偏转角度稍大， 此时电流的流向一定是：黑表笔→c极→b极→e极→红表笔，电流流向正好与三极管符号中的箭头方向一致(“顺箭头”)，所以此时黑表笔所接的一定是集电极c，红表笔所接的一定是发射极e。 (2)对于PNP型的三极管，其电流流向一定是：黑表笔→e极→b极→c极→红表笔，其电流流向也与三极管符号中的箭头方向一致，所以此时黑表笔所接的一定是发射极e，红表笔所接的一定是集电极c
4、 测不出，动嘴巴： 若在“顺箭头，偏转大”的测量过程中，若由于颠倒前后的两次测量指针偏转均太小难以区分时，就要“动嘴巴”了。具体方法是：在“顺箭头，偏转大”的两次测量中，用两只手分别捏住两表笔与管脚的结合部，用嘴巴含住(或用舌头抵住)基电极b，仍用“顺箭头，偏转大”的判别方法即可区分开集电极c与发射极e。其中人体起到直流偏置电阻的作用，目的是使效果更加明显。
