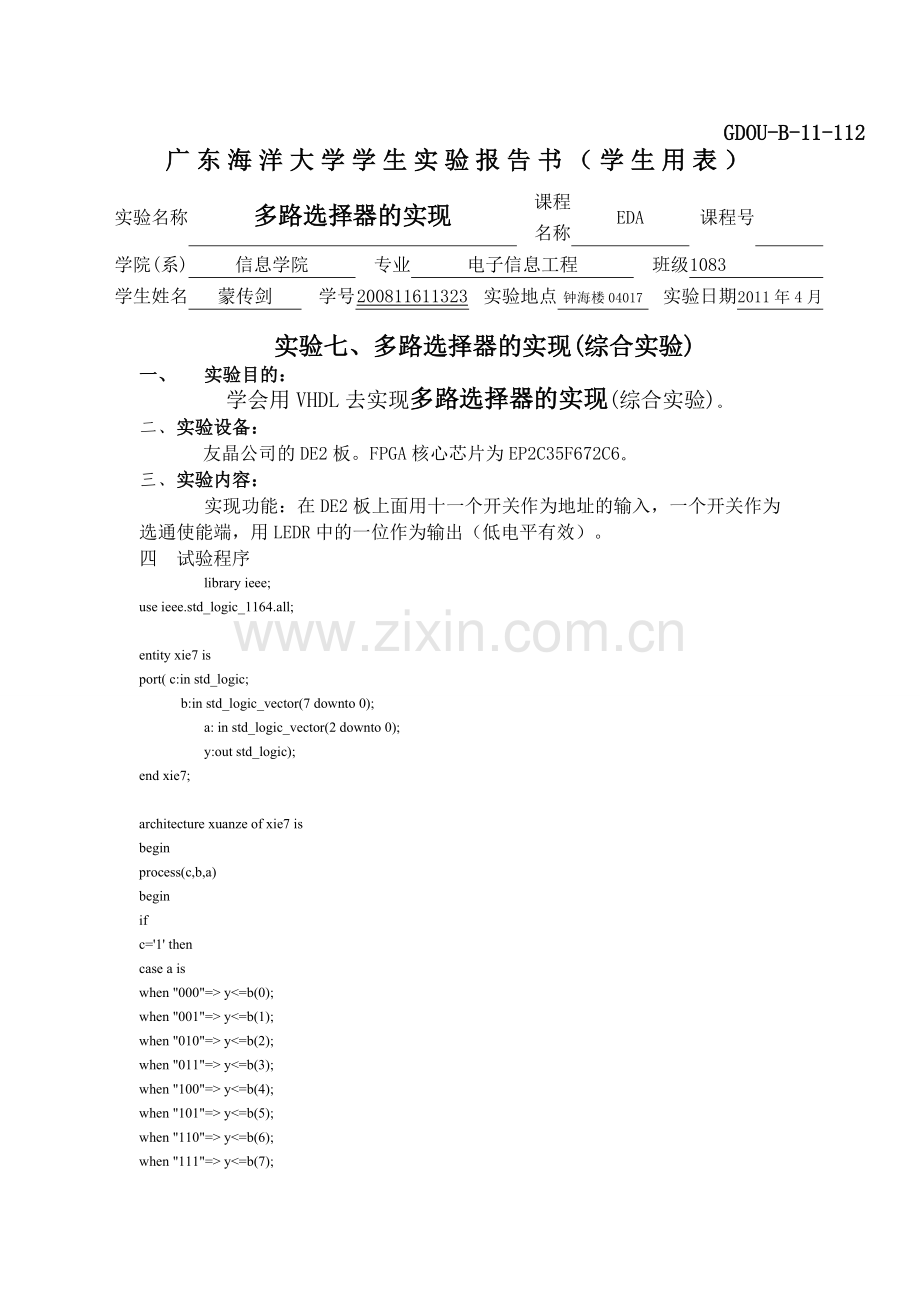

GDOU-B-11-112
广东海洋大学学生实验报告书（学生用表）
实验名称
多路选择器的实现
课程名称
EDA
课程号

学院(系)
信息学院
专业
电子信息工程
班级
1083
学生姓名
蒙传剑
学号
200811611323
实验地点
钟海楼04017
实验日期
2011年4月

实验七、多路选择器的实现(综合实验)
一、 实验目的：
学会用VHDL去实现多路选择器的实现(综合实验)。
二、 实验设备：
友晶公司的DE2板。FPGA核心芯片为EP2C35F672C6。
三、 实验内容：
实现功能：在DE2板上面用十一个开关作为地址的输入，一个开关作为选通使能端，用LEDR中的一位作为输出（低电平有效）。
四 试验程序
library ieee;
use ieee.std_logic_1164.all;

entity xie7 is
port( c:in std_logic;
b:in std_logic_vector(7 downto 0);
a: in std_logic_vector(2 downto 0);
y:out std_logic);
end xie7;

architecture xuanze of xie7 is
begin
process(c,b,a)
begin
if
c='1' then
case a is
when "000"=> y<=b(0);
when "001"=> y<=b(1);
when "010"=> y<=b(2);
when "011"=> y<=b(3);
when "100"=> y<=b(4);
when "101"=> y<=b(5);
when "110"=> y<=b(6);
when "111"=> y<=b(7);
when others =>null;
end case;
end if;
end process;
end xuanze;
五 实验结果：
1、仿真后的RTL图如下：

2、 仿真的波形图如下：

六、心得体会
实验过程中培养了我在实践中研究问题，分析问题和解决问题的能力以及培养了良好的工程素质和科学道德，例如团队精神、交流能力、独立思考、测试前沿信息的捕获能力等；提高了自己动手能力，培养理论联系实际的作风，增强创新意识。
