直流系统标准技术参数表.doc

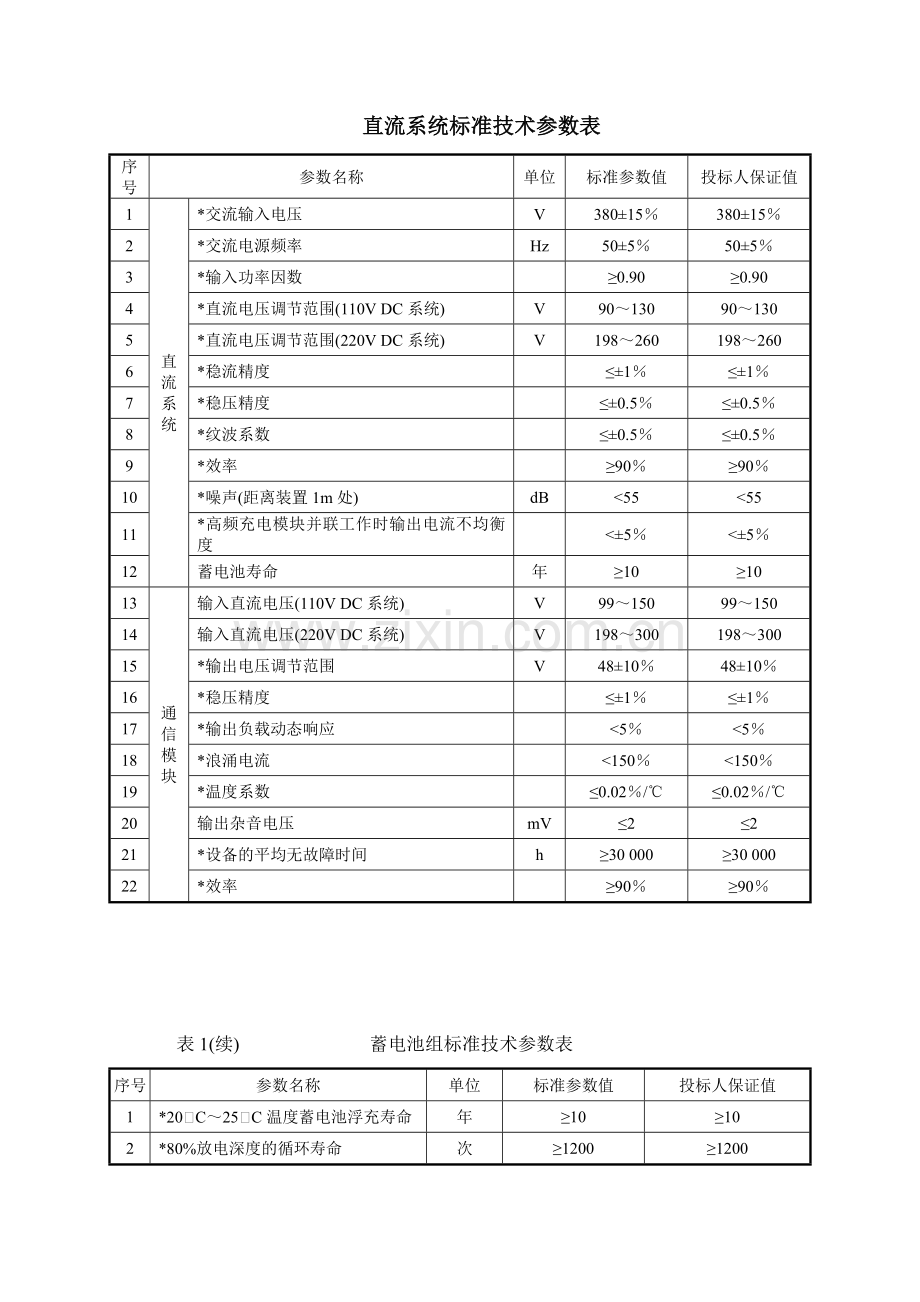

直流系统标准技术参数表
序号
参数名称
单位
标准参数值
投标人保证值
1
直流系统
*交流输入电压
V
380±15％
380±15％
2
*交流电源频率
Hz
50±5％
50±5％
3
*输入功率因数

≥0.90
≥0.90
4
*直流电压调节范围(110V DC系统)
V
90～130
90～130
5
*直流电压调节范围(220V DC系统)
V
198～260
198～260
6
*稳流精度

≤±1％
≤±1％
7
*稳压精度

≤±0.5％
≤±0.5％
8
*纹波系数

≤±0.5％
≤±0.5％
9
*效率

≥90％
≥90％
10
*噪声(距离装置1m处)
dB
<55
<55
11
*高频充电模块并联工作时输出电流不均衡度

<±5％
<±5％
12
蓄电池寿命
年
≥10
≥10
13
通信模块
输入直流电压(110V DC系统)
V
99～150
99～150
14
输入直流电压(220V DC系统)
V
198～300
198～300
15
*输出电压调节范围
V
48±10％
48±10％
16
*稳压精度

≤±1％
≤±1％
17
*输出负载动态响应

<5％
<5％
18
*浪涌电流

<150％
<150％
19
*温度系数

≤0.02％/℃
≤0.02％/℃
20
输出杂音电压
mV
≤2
≤2
21
*设备的平均无故障时间
h
≥30 000
≥30 000
22
*效率

≥90％
≥90％

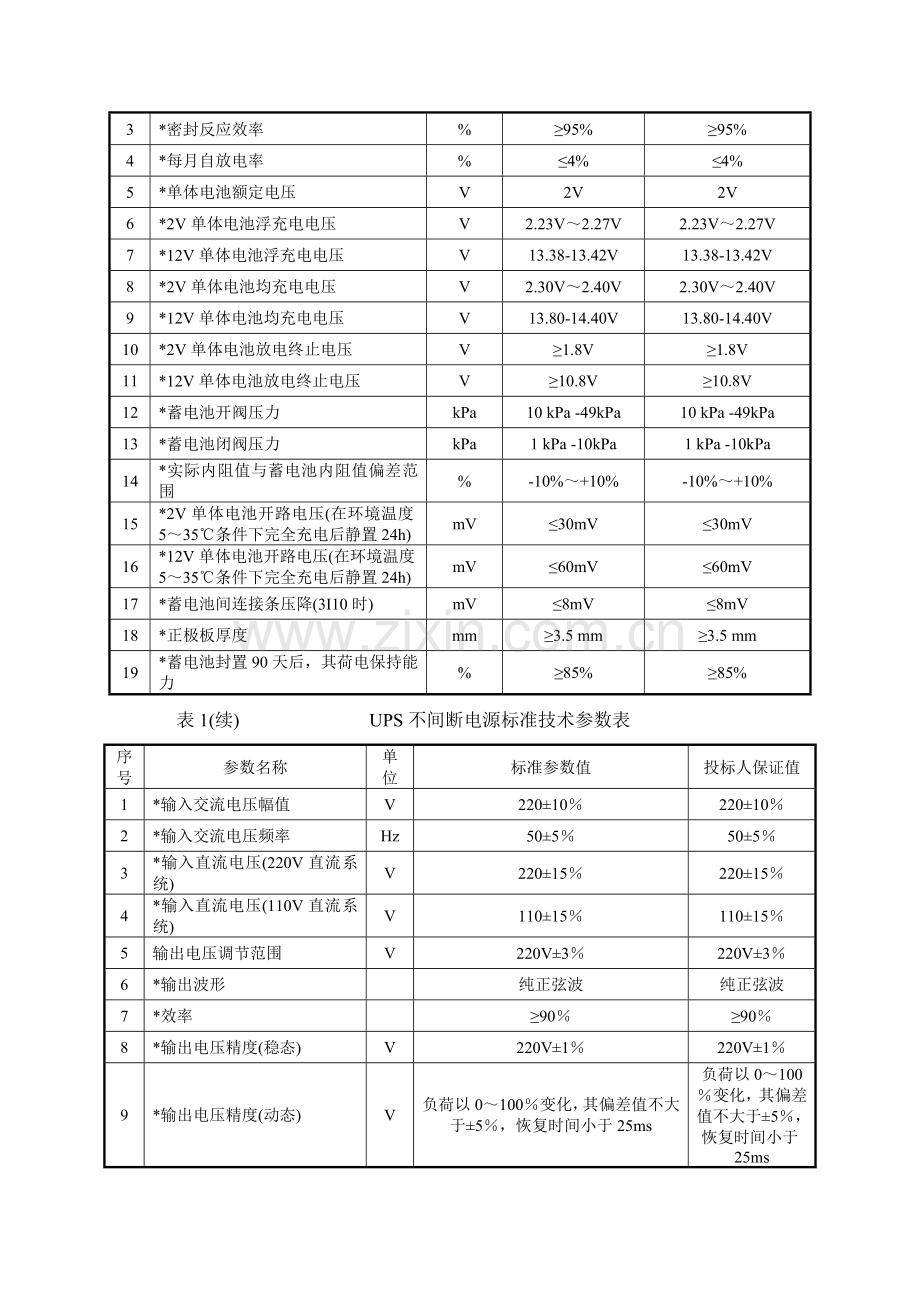

表1(续) 蓄电池组标准技术参数表
序号
参数名称
单位
标准参数值
投标人保证值
1
*20°C～25°C温度蓄电池浮充寿命
年
≥10
≥10
2
*80%放电深度的循环寿命
次
≥1200
≥1200
3
*密封反应效率
%
≥95%
≥95%
4
*每月自放电率
%
≤4%
≤4%
5
*单体电池额定电压
V
2V
2V
6
*2V单体电池浮充电电压
V
2.23V～2.27V
2.23V～2.27V
7
*12V单体电池浮充电电压
V
13.38-13.42V
13.38-13.42V
8
*2V单体电池均充电电压
V
2.30V～2.40V
2.30V～2.40V
9
*12V单体电池均充电电压
V
13.80-14.40V
13.80-14.40V
10
*2V单体电池放电终止电压
V
≥1.8V
≥1.8V
11
*12V单体电池放电终止电压
V
≥10.8V
≥10.8V
12
*蓄电池开阀压力
kPa
10 kPa -49kPa
10 kPa -49kPa
13
*蓄电池闭阀压力
kPa
1 kPa -10kPa
1 kPa -10kPa
14
*实际内阻值与蓄电池内阻值偏差范围
%
-10%～+10%
-10%～+10%
15
*2V单体电池开路电压(在环境温度5～35℃条件下完全充电后静置24h)
mV
≤30mV
≤30mV
16
*12V单体电池开路电压(在环境温度5～35℃条件下完全充电后静置24h)
mV
≤60mV
≤60mV
17
*蓄电池间连接条压降(3I10时)
mV
≤8mV
≤8mV
18
*正极板厚度
mm
≥3.5 mm
≥3.5 mm
19
*蓄电池封置90天后，其荷电保持能力
%
≥85%
≥85%
表1(续) UPS不间断电源标准技术参数表
序号
参数名称
单位
标准参数值
投标人保证值
1
*输入交流电压幅值
V
220±10％
220±10％
2
*输入交流电压频率
Hz
50±5％
50±5％
3
*输入直流电压(220V直流系统)
V
220±15％
220±15％
4
*输入直流电压(110V直流系统)
V
110±15％
110±15％
5
输出电压调节范围
V
220V±3％
220V±3％
6
*输出波形

纯正弦波
纯正弦波
7
*效率

≥90％
≥90％
8
*输出电压精度(稳态)
V
220V±1％
220V±1％
9
*输出电压精度(动态)
V
负荷以0～100％变化，其偏差值不大于±5％，恢复时间小于25ms
负荷以0～100％变化，其偏差值不大于±5％，恢复时间小于25ms
10
*输出频率精度
Hz
50Hz±0.1％
50Hz±0.1％
11
*同步范围
Hz
50Hz±2％
50Hz±2％
12
*同步速度
Hz/sec
≤1Hz/s
≤1Hz/s
13
*谐波失真

单一谐波含量≤1％
总谐波含量≤3％
单一谐波含量≤1％
总谐波含量≤3％
14
负载功率因数范围

0.9(超前)，-0.7(滞后)
0.9(超前)，-0.7(滞后)
15
过载能力

125％额定值时可维持10min，150％额定值时可维持1min，200％额定值时可维持20s
125％额定值时可维持10min，150％额定值时可维持1min，200％额定值时可维持20s
16
单机平均无故障时间(MTBF)
h
＞100 000
＞100 000
17
备用电源切换时间
ms
≤4
≤4
18
*静态开关切换时间
ms
≤4
≤4
19
*静态开关同步检测时间
ms
≤5
≤5
20
*静态开关异步检测时间
ms
≤10
≤10
21
*静态开关再切换延时方式(可调)

2s～32s，自动
2s～32s，自动
22
*静态开关切换点(可调)
V
±10％正常电源
±10％正常电源
23
*静态开关再切换点(可调)
V
±5％正常电源
±5％正常电源
注：1. 项目单位对标准技术参数表中参数有差异时，可在项目需求部分的项目单位技术差异表中给出，投标人应对该差异表响应。差异表与标准技术参数表中参数不同时，以差异表给出的参数为准。
　　2. 参数名称栏中带*的参数为重要参数。如不能满足要求，将被视为实质性不符合招标文件要求。
2　项目需求部分
2.1　货物需求及供货范围一览表
表2 货物需求及供货范围一览表
(打“★”的项目为主要技术参数，如不能满足要求，将被视为实质性
不符合招标文件要求)
序号
名　　称
单位
招标人要求
投标人响应
型号、规格、性能参数
数量
型号、规格、性能参数
数量
1
直流充馈线柜
面
充电：
直流系统额定电压220V。
高频开关电源模块：
★220V 10A
充电模块 3个。
总监控单元　1　套；
直流测量单元　1　套；
端子排及相关附件
馈电：
220V直流馈线空气开关：
★　63　A　4　个；
★　40　A　2　个；
★　32　A　6　个。
直流系统绝缘检测装置　1　套；
降压装置　1　套；
端子排及相关附件
UPS：
1) UPS主机
★UPS容量　3 kVA；
★输出额定电压AC 220V，50Hz；
★输入额定电压交流220V，50Hz；
★输入额定电压直流220V
2)交流输入开关 2只
3) 直流输入开关1只
4) 手动旁路开关1只
5) 总馈出开关（小型断路器）1只
6）馈线开关（小型断路器）4只
1
充电：
直流系统额定电压220V。
高频开关电源模块：
★220V 10A
充电模块 3个。
总监控单元　1　套；
直流测量单元　1　套；
端子排及相关附件
馈电：
220V直流馈线空气开关：
★　63　A　4　个；
★　40　A　2　个；
★　32　A　6　个。
直流系统绝缘检测装置　1　套；
降压装置　1　套；
端子排及相关附件
UPS：
1) UPS主机
★UPS容量　3 kVA；
★输出额定电压AC 220V，50Hz；
★输入额定电压交流220V，50Hz；
★输入额定电压直流220V
2)交流输入开关 2只
3) 直流输入开关1只
4) 手动旁路开关1只
5) 总馈出开关（小型断路器）1只
6）馈线开关（小型断路器）4只
1
2
蓄电池柜
面
★蓄电池单体电压2V；
★蓄电池　　104　只；
★蓄电池容量　65Ah；
蓄电池管理单元　1　套；
蓄电池柜尺寸：2260mm×800mm×600mm(高×宽×深)
端子排及相关附件
1
★蓄电池单体电压2V；
★蓄电池　　104　只；
★蓄电池容量　65Ah；
蓄电池管理单元　1　套；
蓄电池柜尺寸：2260mm×800mm×600mm(高×宽×深)
端子排及相关附件
1
3
分布式直流电源
套
7Ah/套 布置在两面变压器出线柜内
DC220V
2
7Ah/套 布置在两面变压器出线柜内
DC220V
2
表3 必备的备品备件、专用工具和仪器仪表供货表
序号
名　　称
单 位
招标人要求
投标人响应
型号和规格
数量
型号和规格
数量
1
无。

2

3

4

5

6

表4　 设计联络会、培训及验收需求一览表
序号
项 目
项目单位要求
投标人响应
1
第一次设联会
人×天：
2人×2.5天：
2
第二次设联会
人×天：
2人×1天：
3
技术培训
人×天：
1人×1.5天：
4
出厂验收
人×天：
2人×1天：
2.3　图纸资料提交
经确认的图纸资料应由卖方提交表5所列单位。
表5 卖方提交的须经确认的图纸资料及其接收单位
提交图纸
资料名称
接收图纸单位名称、地址、邮编、电话
提交
份数
提交时间
认可图、最终图、
说明书、试验报告 (附电子文档)
呼和浩特市电力勘察设计院
6
1)技术协议签订后2周内，供货商应提供认可图纸。
2)工程师在收到认可图纸后2周内，应将经确认的1份图纸寄送给供货商。
3)供货商收到经确认的图纸2周内提出最终图
认可图、最终图、
说明书、试验报告 (附电子文档)

2.4　工程概况
2.4.1　项目名称：呼和浩特博物馆10kV用电工程
2.4.2　项目单位：
2.4.3　工程规模：
2.4.4　工程地址：
2.4.5　交通、运输：
2.5　使用条件
表6 使用条件表
序号
名　　称
单位
招标人要求值
投标人保证值
1
环境温度
日最高温度
℃
55
55
日最低温度
-10
-10
日最大温差
25
25
2
湿度
日相对湿度平均值
％
≤95
≤95
月相对湿度平均值
≤90
≤90
3
海拔高度
m
≤2000
≤2000
4
耐受地震能力
水平加速度
g
0.3
0.3
垂直加速度
g
0.15
0.15
2.6　项目单位技术差异表
项目单位原则上不能改动通用部分条款及专用部分固化的参数。根据工程使用条件，当环境温度、海拔高度等与标准技术参数表有差异或对通用部分条款有差异时，应逐项在“表7 项目单位技术差异表” 中列出，并以差异表给出的参数为准。投标人应对表7的技术参数进行确认。
表7 项目单位技术差异表
序号
项　　目
标准参数值
项目单位要求值
投标人保证值
1

2

……

序号
项　　目
变更条款页码、款号
原表达
变更后表达
1

2

……

表8 投标人技术偏差表
序号
项　　目
对应条款编号
技术招标文件要求
偏　差
备　注
1
无。

2

3

3.2　销售及运行业绩表
表9 销售及运行业绩表
序号
产品型号
运行单位
投运数量
投运时间
联系人及
电话
备 注

3.3　推荐的备品备件、专用工具和仪器仪表供货表
表10 推荐的备品备件、专用工具和仪器仪表供货表
序号
名　　称
型号和规格
单位
数量
1
无。

2

3

4

5

6

3.4　最终用户的使用情况证明
3.5　投标人提供的试验检测报告表
表11 投标人提供的试验检测报告表
序号
产品型号名称
试验报告类别和内容
依据标准
试验时间
试验单位

3.6　投标人提供的鉴定证书表
表12 投标人提供的鉴定证书表
序号
鉴定产品型号名称
组织鉴定单位
依据标准
鉴定时间
