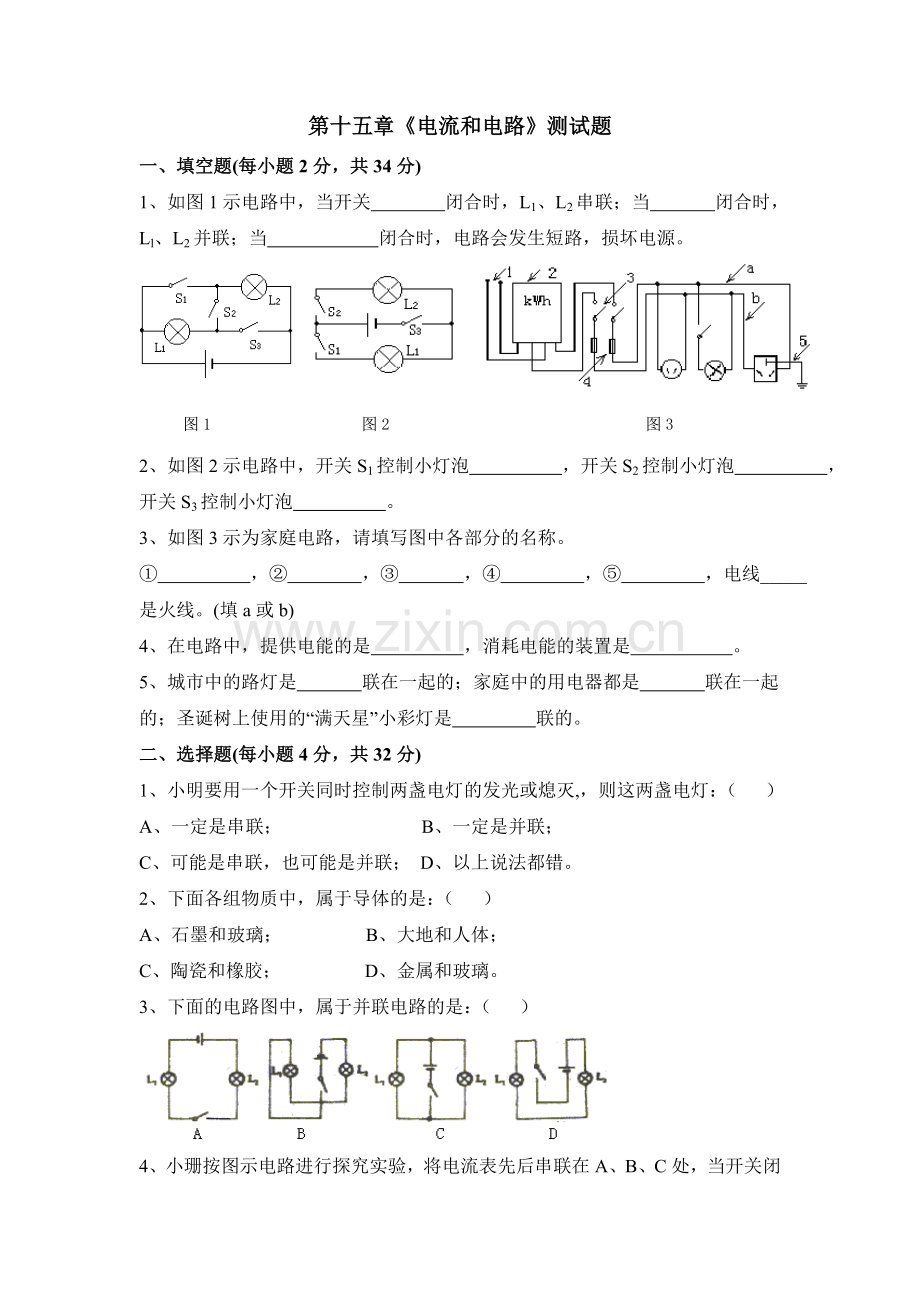

第十五章《电流和电路》测试题
一、填空题(每小题2分，共34分)
1、如图1示电路中，当开关 闭合时，L1、L2串联；当 闭合时，Ll、L2并联；当 闭合时，电路会发生短路，损坏电源。
图1

图2

图3

2、如图2示电路中，开关S1控制小灯泡 ，开关S2控制小灯泡 ，开关S3控制小灯泡 。
3、如图3示为家庭电路，请填写图中各部分的名称。
① ，② ，③ ，④ ，⑤ ，电线_____是火线。(填a或b)
4、在电路中，提供电能的是 ，消耗电能的装置是 。
5、城市中的路灯是 联在一起的；家庭中的用电器都是 联在一起的；圣诞树上使用的“满天星”小彩灯是 联的。
二、选择题(每小题4分，共32分)
1、小明要用一个开关同时控制两盏电灯的发光或熄灭,，则这两盏电灯：（ ）
A、一定是串联； B、一定是并联；
C、可能是串联，也可能是并联； D、以上说法都错。
2、下面各组物质中，属于导体的是：（ ）
A、石墨和玻璃； B、大地和人体；
C、陶瓷和橡胶； D、金属和玻璃。
3、下面的电路图中，属于并联电路的是：（ ）

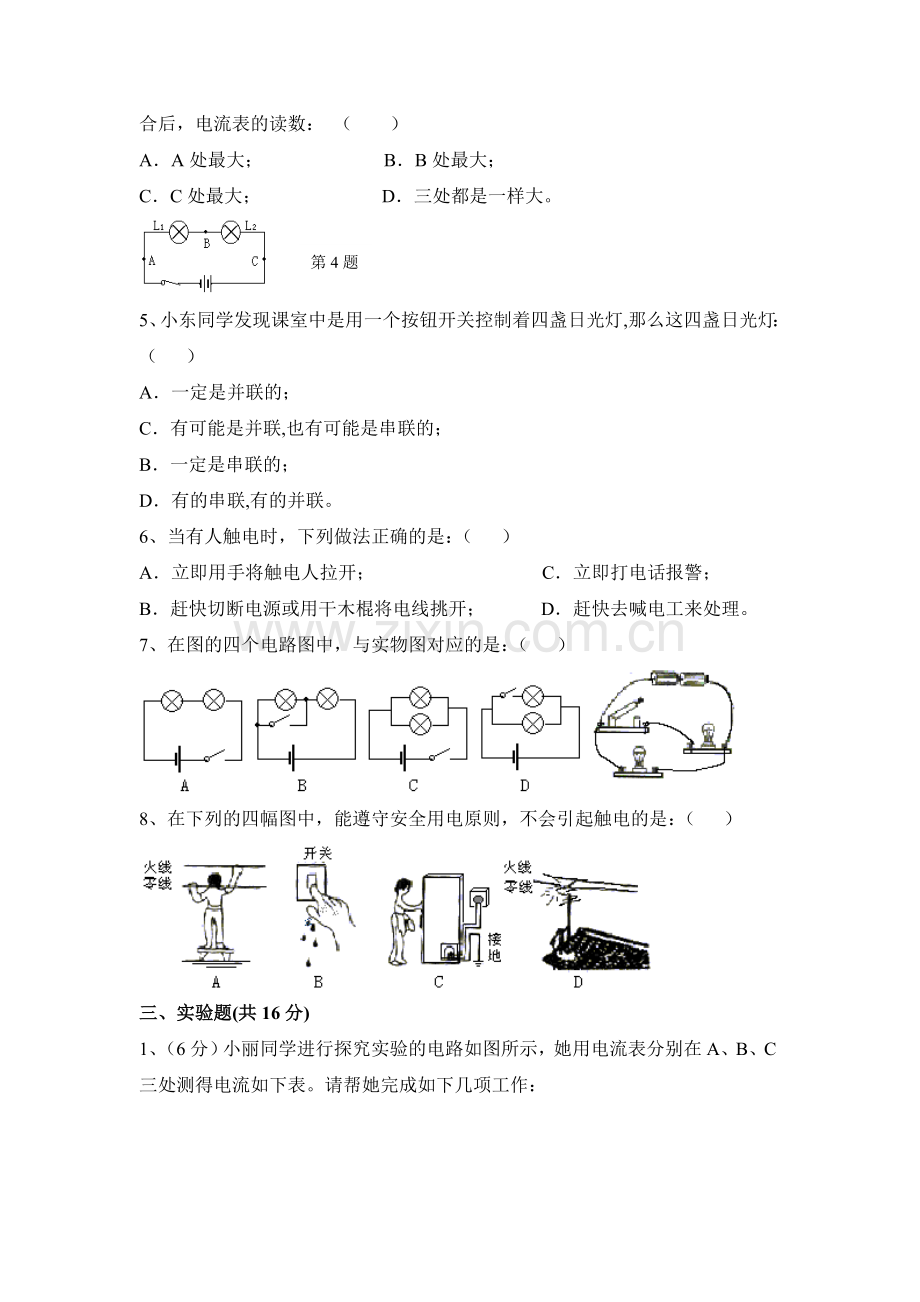

4、小珊按图示电路进行探究实验，将电流表先后串联在A、B、C处，当开关闭合后，电流表的读数： （ ）
A．A处最大； B．B处最大；
C．C处最大； D．三处都是一样大。
第4题

5、小东同学发现课室中是用一个按钮开关控制着四盏日光灯,那么这四盏日光灯：（ ）
A．一定是并联的；
C．有可能是并联,也有可能是串联的；
B．一定是串联的；
D．有的串联,有的并联。
6、当有人触电时，下列做法正确的是：（ ）
A．立即用手将触电人拉开； C．立即打电话报警；
B．赶快切断电源或用干木棍将电线挑开； D．赶快去喊电工来处理。
7、在图的四个电路图中，与实物图对应的是：（ ）

8、在下列的四幅图中，能遵守安全用电原则，不会引起触电的是：（ ）

三、实验题(共16分)
1、（6分）小丽同学进行探究实验的电路如图所示，她用电流表分别在A、B、C三处测得电流如下表。请帮她完成如下几项工作：

测量处
A
B
C
电流（安）
0.5
0.2
0.3

（1）比较上表数据，可以得出结论是： 。
（2）小丽把电流表接入A点，当闭合开关时，发现电流表指针如图甲所示，出现这故障的原因是 。
2、（5分）在探究活动中，小明连好了一个实物电路如图所示，请你帮他画出这个电路的电路图。

3、（5分）根据图甲所示的电路图，将图乙中的实物，用笔画线表示导线，将它们连接起来。（导线不能有交叉）

四、探究学习题（共12分）
1、（6分）要用电流表测量通过小灯泡L1的电流，3位同学分别连接了下面的电路A、B、C。他们连接正确吗？如果有错，请指出错在哪里。
A： 。
B： 。
C： 。

2、（6分）小东对不同的电路列出了下面方框中的各种说法，其中哪些说法中的用电器是串联的?哪些说法中的用电器是并联的? 请你分别用线把它们跟“串联”和“并联’的方框连起来。

五、简答题（6分）
1、家庭电路的电灯开关应该接在火线和灯泡之间还是接在零线和灯泡之间？试从安全用电的角度来分析为什么这样接。
参考答案
一、填空题(每小题2分，共34分)
1、S2、S1 S3 、S1 S2 S3；
2、并联、并联、串联；
3、L1、L2、L1和L2；
4、电源、用电器；
5、① 进户线 ，② 电能表，③ 总开关，④ 保险盒，⑤ 接地线，a是火线。
二、选择题(每小题4分，共32分)
1
2
3
4
5
6
7
8
C
B
C
D
A
B
D
C
