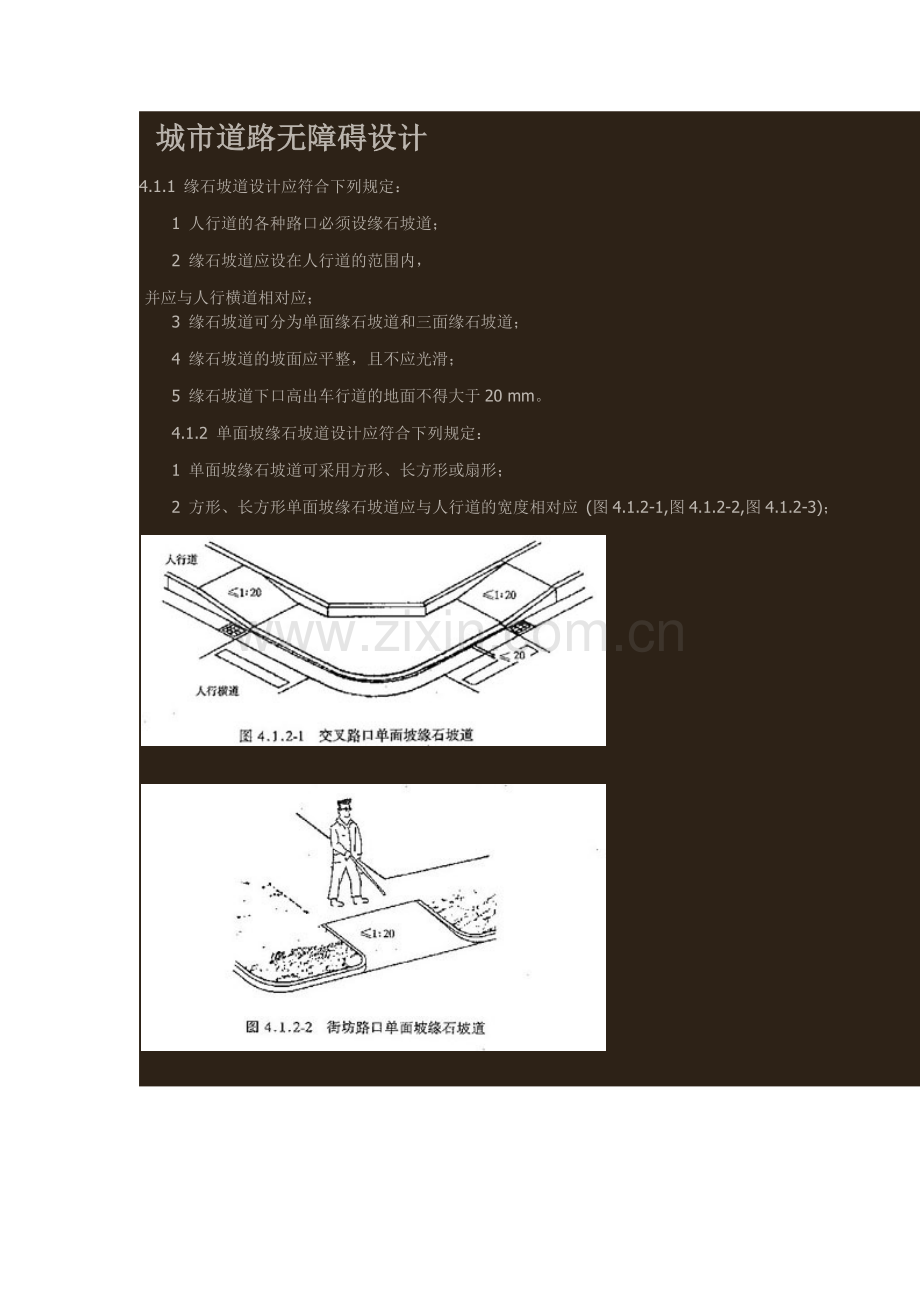

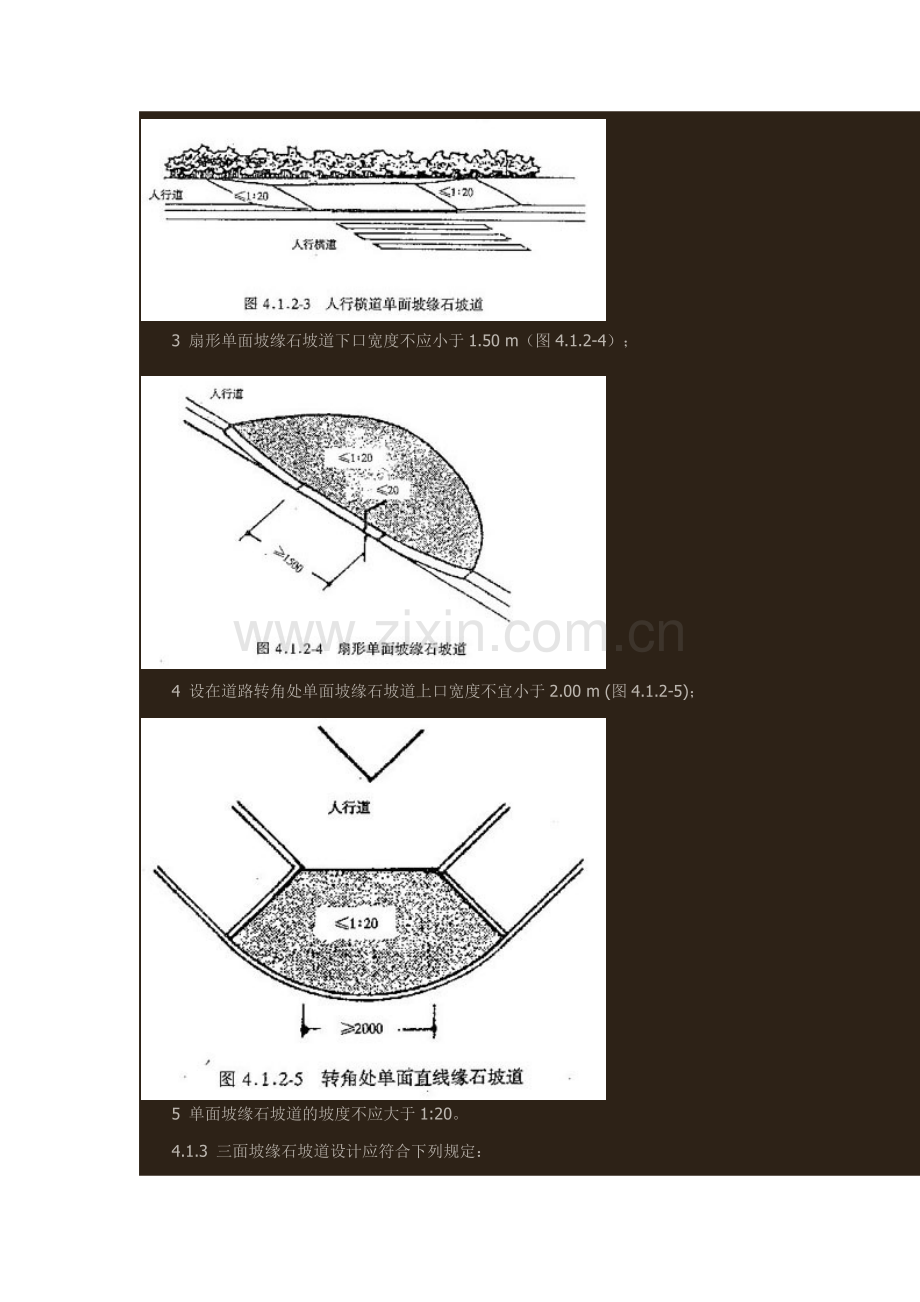

城市道路无障碍设计4.1.1 缘石坡道设计应符合下列规定：1 人行道的各种路口必须设缘石坡道；2 缘石坡道应设在人行道的范围内，并应与人行横道相对应；3 缘石坡道可分为单面缘石坡道和三面缘石坡道；4 缘石坡道的坡面应平整，且不应光滑；5 缘石坡道下口高出车行道的地面不得大于20 mm。4.1.2 单面坡缘石坡道设计应符合下列规定：1 单面坡缘石坡道可采用方形、长方形或扇形；2 方形、长方形单面坡缘石坡道应与人行道的宽度相对应 (图4.1.2-1,图4.1.2-2,图4.1.2-3)；3 扇形单面坡缘石坡道下口宽度不应小于1.50 m（图4.1.2-4）；4 设在道路转角处单面坡缘石坡道上口宽度不宜小于2.00 m (图4.1.2-5)；5 单面坡缘石坡道的坡度不应大于1:20。4.1.3 三面坡缘石坡道设计应符合下列规定：1 三面坡缘石坡道的正面坡道宽度不应小于1.2m（图4.1.3）；2 三面坡缘石坡道的正面及侧面的坡度不应大于1:12（图4.1.3）。4.2 盲道4.2.1 盲道设计应符合下列规定：1 人行道设置的盲道位置和走向，应方便视残者安全行走和顺利到达无障碍设施位置；2 指行残疾者向前行走的盲道应为条形的行进盲道（图4.2.1-1）；在行进盲道的起点、终点及拐弯处应设圆点形的提示盲道 (图4.2.1-2)；3 盲道表面触感部分以下的厚度应于人行道砖一致（图4.2.1-3）；4 盲道应连续，中途不得有电线杆、拉线、树木等障碍物；5 盲道宜避开井盖铺设；6 盲道的颜色宜为中黄色。4.2.2 行进盲道的位置选择应按下列顺序，并符合下列规定：1 人行道外侧有围墙、花台或绿地带，行进盲道宜设在距围墙、花台、绿地带 0.250.50 m处 (图4.2.2-1)；2 人行道内侧有树池，行进盲道可设置在距树池0.250.5 m处；3 人行道没有树池，行进盲道距立缘石不应小于0.50 m；4 行进盲道的宽度宜为0.300.60 m，可根据道路宽度选择低限或高限；5 人行道成弧线形路线时，行进盲道宜与人行道走向一致；6 行进盲道触感条规格应符合表4.2.2-1的规定（图4.2.2-3）。表 4.2.2-1 盲道触感条规格4.2.3 提示盲道的设置应符合下列规定：1 行进盲道的起点和终点处应设提示盲道，其长度应大于行进盲道的宽度 (图4.2.3-1)；2 行进盲道在转弯处应设提示盲道，其长度应大于行进盲道的宽度(图4.2.3-2)；3 人行道中有台阶、坡道和障碍物等，在相距0.25-.50 m处，应设提示盲道 (图4.2.3-3)；4 距人行横道入口、广场入口、地下铁道入口等0.250.50 m处应设提示盲道，提示盲道长度与各入口的宽度应相对应 (图4.2.3-4a, 图4.2.3-4b)；5 提示盲道的宽度宜为0.300.60 m；6 提示盲道触感圆点规格应符合表4.2.3-1的规模 (图4.2.3-5)。表 4.2.3-14.3 公交车站4.3.1 城市主要道路和居住区的公交车站，应设提示盲道和盲文车站牌。4.3.2 沿人行道的公交车站，提示盲道应符合下列规定(图4.3.2)：1 在候车站牌一侧应设提示盲道，其长度宜为4.006.00 m；2 提示盲道的宽度应为0.300.60 m；3 提示盲道距路边应为0.250.50 m；4 人行道中有行进盲道时，应与公交车站的提示盲道相连接。4.3.3 在车道之间的分隔带设公交车站应符合下列规定：1 由人行道通往分隔带的公交车站，设宽度不应小于1.50 m。坡度不应大于1：12的缘石坡道；2 在候车站牌一侧应设提示盲道，其长度宜为4.006.00 m；3 提示盲道的宽度应为0.300.60 m；4 提示盲道距路边宜为0.250.50 m；4.3.4 公交车站设置盲文站牌的位置、高度、形式与内容，应方便视力残疾者使用。4.4 人行天桥、人行地道4.4.1 城市中心、商业区、居住区及公共建筑设置的人行天桥与人行地道，应设坡道和提示盲道；当设坡道有困难时可设垂直升降梯 (图4.4.1)。4.4.2 人行天桥、人行地道的坡道应适合乘轮椅者通行；梯道应适合拄拐杖者及老年人通行。在坡道和梯道两侧应设扶手。4.4.3 人行天桥、人行地道的坡道设计应符合下列规定：1 坡道的坡度不应大于1:12；要困难地段的坡度不得大于1:8（需要协助推动轮椅行进）；2 弧线形坡道的坡度，应以弧线内缘的坡度进行计算；3 坡道的高度每升高1.50 m时，应设深度不小于2 m的中间平台；4 坡道的坡面应平整且不应光滑。4.4.4 人行天桥、人行地道的梯道设计应符合下列规定：1 梯道宽度平应小于3.50 m，中间平台深度不应小于2 m；2 在梯道中间部位设自行车坡道；3 踏步的高度不应大于0.15 m, 宽度不应小于0.30 m；4 踏面应平整且不光滑，前缘平不应有突出部分。4.4.5 距坡道与梯道0.250.50 m处应设提示盲道。提示盲道的长度应与坡道、梯道的宽度相对应，提示盲道的宽度应为0.3060 m (图4.4.5)。4.4.6 人行道中有行进盲道时，应与人行天桥、人行地道及地铁入口的提示盲道相连接。4.4.7 人行天桥、人行地道的扶手设计应符合下列规定：1 扶手高应为0.90 m。设上、下两层扶手时，下层扶手高应为0.70 m；2 扶手应保持连贯，在起点和终点应延伸0.40 m；3 扶手截面直径尺寸宜为4550 m，扶手托架的高度、扶手与墙面的距离宜为4550 mm；4 在扶手起点水平段应安装盲文标志牌；5 扶手下方为落空栏杆时，应设高不小于0.10 m的安全挡台。4.4.8 人行地道的坡道和梯道入口两侧的护墙低于0.85 m时，在墙顶应安装护栏或扶手。4.4.9 人行地道的坡道入口平台与人行道地面有高差时，应采用坡道连接。4.4.10 人行天桥下面的三角空间区，在2 m高度以下应安装防护栏，并应在结构边缘外设宽0.300.60 m提示盲道 (图4.4.10-1, 图4.4.10-2)。4.5 桥梁、隧道、立体交叉4.5.1 桥梁、隧道、无障碍设计应符合下列规定；1 桥梁、隧道的人行道应与道路的人行道衔接，当地面有高差时，应设轮椅坡道，坡道的坡度不应大于是1:20；2 桥梁、隧道入口处的人行道应设缘石坡道、缘石坡道应与人行横道相对应；3 桥梁、隧道的人行道应设盲道。4.5.2 立体交叉人行道的缘石坡道、人行横道及盲道的位置应相互对应和衔接(图4.5.2-1, 图4.5.2-2, 图4.5.2-3)。4.5.3 立体交叉桥孔的人行道设计应符合下列规定：1 桥孔内人行道的地面与桥孔外人行道的地面有高差时，应设轮椅坡道，坡道的坡度不应大于1:20；2 桥孔外的人行道口应设缘石直坡道，缘石坡道与人行横道应相对应；3 桥孔内的人行道应设盲道，并应与桥孔外设有的盲道相连接。4.5.4 桥梁、隧道和立体交叉的缘石坡道与盲道的设计应符合本规范第4章第一节与第二节有关规定。
