1 序言
混凝土冬季施工质量规定高，施工工艺复杂。冬季施工由于受施工条件、寒冷气候、自然环境等外界不利原因的影响，往往是基础工程质量事故的多发季节，其质量事故一般在春季才开始暴露，质量事故的处理难度较大，并且轻易导致难以弥补的损失和质量返工。因此，应及早地做好冬季施工的措施，对提高工程质量十分必要。为保证本工程混凝土基础冬季施工的质量，特制定本技术措施，以便有效地控制基础施工质量，实现本工程的质量目的。本方案仅适合于通辽至四平电气化铁路双辽牵引配套供电220kV输变电工程（220kV四家子至黎明线路）。
2 编制根据
2.1通辽至四平电气化铁路双辽牵引配套供电220kV输变电工程Ⅲ标段基础工序设计图纸
2.2《工程建设原则强制性条文（电力工程部分）》 （）
2.3《110-500kV架空送电线路施工及验收规范》(GB50233-)
2.4《110-500kV架空送电线路施工质量检查及评估规程》（Q/GDW120-）
2.5《一般混凝土配合比设计技术规定》（JGJ/T-55-）
2.6《混凝土构造工程施工质量验收规范》（GB50204-）
2.7《建筑钢构造焊接规程》（JGJ81-）
2.8《建筑工程冬季施工规程》（JGJ104-）
3 冬季施工定义

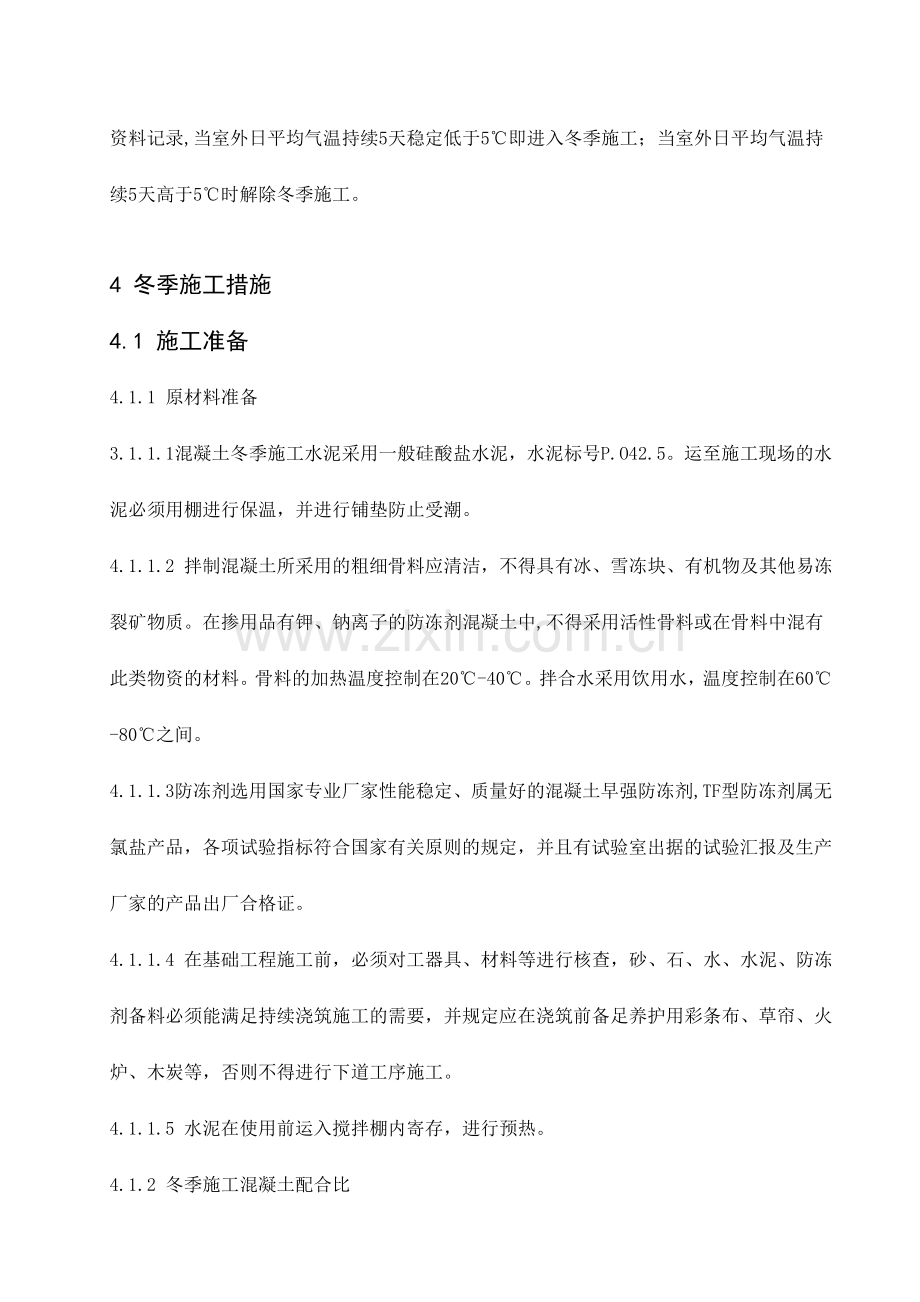

根据国家现行原则《建筑工程冬季施工规程》（JGJ104-）规定：根据当地数年气象资料记录,当室外日平均气温持续5天稳定低于5℃即进入冬季施工；当室外日平均气温持续5天高于5℃时解除冬季施工。

4 冬季施工措施
4.1 施工准备
4.1.1 原材料准备
3.1.1.1 混凝土冬季施工水泥采用一般硅酸盐水泥，水泥标号P.O42.5。运至施工现场的水泥必须用棚进行保温，并进行铺垫防止受潮。
4.1.1.2 拌制混凝土所采用的粗细骨料应清洁，不得具有冰、雪冻块、有机物及其他易冻裂矿物质。在掺用品有钾、钠离子的防冻剂混凝土中,不得采用活性骨料或在骨料中混有此类物资的材料。骨料的加热温度控制在20℃-40℃。拌合水采用饮用水，温度控制在60℃-80℃之间。
4.1.1.3 防冻剂选用国家专业厂家性能稳定、质量好的混凝土早强防冻剂,TF型防冻剂属无氯盐产品，各项试验指标符合国家有关原则的规定，并且有试验室出据的试验汇报及生产厂家的产品出厂合格证。
4.1.1.4 在基础工程施工前，必须对工器具、材料等进行核查，砂、石、水、水泥、防冻剂备料必须能满足持续浇筑施工的需要，并规定应在浇筑前备足养护用彩条布、草帘、火炉、木炭等，否则不得进行下道工序施工。
4.1.1.5 水泥在使用前运入搅拌棚内寄存，进行预热。
4.1.2 冬季施工混凝土配合比
混凝土冬季施工所用的混凝土配合比必须根据有关原则、规范规定，和采用防冻剂的性能指标应重新调整计算，根据不一样的温度，采用不一样的配合比。
4.1.3 工器具及保温材料准备
4.1.3.1冬季施工所用的工器具在使用前必须进行严格的检查，合格后投入使用。
4.1.3.2根据实物工程量提前组织有关机具、外加剂和保温材料进场，水泥材料和外加剂必须使用棚进行保温。
4.1.3.3搭建加热用的设备、基础浇制暖棚，检查多种加热的材料、设备其安全可靠性。
4.1.4 钢筋加工准备
4.1.4.1 钢筋不适宜在低于-20℃冷拉，在负温下冷拉后的钢筋应逐根进行外观质量检查，其表面不得有裂纹和局部缩颈。在常温下其力学性能试验成果应符合有关规定。
4.1.4.2 冬季钢筋的焊接宜在室内进行，当必须在室外焊接时，其最低温度不适宜低于-20℃，当气温低于-20℃时，所有基础钢筋必须在钢筋加工车间进行加工，加工车间内需使用电热器进行温度控制，同步，车间内要使用彩条布进行挡风。
4.2 冬季施工措施
4.2.1 根据当地气候特点及地下水位等状况，冬季混凝土施工宜采用综合蓄热法，即掺化学外加剂的混凝土浇筑后，运用原材料加热及水泥水化热的热量，通过合适保温，延缓混凝土冷却，使混凝土温度降到0℃前到达预期规定的施工措施。当室外最低温度高于-8℃时，可采用只加热水的方式进行施工、当室外最低温度低于-8℃时，除搅拌用的水需加热外，需对砂进行加热施工，当室外温度低于0℃时，基础养护均需采用暖棚进行取暖，当室外温度低温度低于-5℃时，需对混凝土中加入防冻剂。
4.3 土石方开挖
4.3.1 基坑开挖预留500mm以上防冻层，待浇筑前操平再挖至设计深度。以防止地基受冻在明年春天解冻后导致不均匀受力下沉，形成基础倾覆。
4.3.2 每日施工完毕后，将松散软土平铺坑内200—300mm左右，待次日施工时再清除，防止坑底上冻。
4.3.3 基础坑开挖后保留预留高度，若不能及时浇筑时则在坑底铺盖厚度不不不小于1m的稻草或苞谷秸保温、防冻。
4.3.4 基坑操平后用彩条布将坑口盖严，采用坑内生火炉的防冻措施，且应挂测温温度计，随时掌握坑内温度变化，以便及时采用措施。
4.4 混凝土浇筑
4.4.1不得在冻胀性地基上浇筑混凝土，防止解冻后产生不均匀下沉。
4.4.2冬季施工根据室外温度确定，当室外温度低于-5℃时应以加热混凝土用水及砂来保证混凝土拌和物出机、入模温度。砂采用将火炉埋入砂堆的措施加热。加热水时敞口罐必须加盖，以防止灰尘落入水中导致污染；砂加热用的汽油桶不得少于2个，且不得有破损，以保证有足够的预热面积，并防止炉灰掺入砂料，影响混凝土浇筑质量。对已烧坏、破损的炉（桶）须及时更换。混凝土拌合水及骨料最高温度要符合有关规定。
4.4.3浇筑用水、砂石提前加热，一般保证混凝土出机温度不低于15℃，入模温度不低于5℃。为保证混凝土出机温度及入模温度符合规定，施工施应采用如下措施：
4.4.3.1 冬季施工混凝土的搅拌
a. 冬季施工混凝土原材料采用加热水的措施。在自然气温不低于-8℃时，为减少加热工作量，只加热拌合水就能满足拌合物的温度规定。当骨料不加热时水可加热到100℃，但水泥不可与80℃以上的水直接接触，采用合适的投料次序，使水在搅拌机内先与骨料接触，将热量进行传递，保证混凝土不超过40℃。对于拌合水加热规定使水温精确、供应及时，保证混凝土的坍落度一致。施工要保持拌合物的温度一致，应当常常调整材料的加热温度，故重要依托调整水温的措施来实现。在现场施工中采用锅炉直接用燃料提高水的温度。
b.混凝土搅拌的投料程序：合理的投料次序既能使混凝土获得良好的和易性，并使拌合物的温度均匀，有助于强度发展，又可提高搅拌机的效率。冬季搅拌混凝土的合理投料次序应与材料加热条件相适应，一般先投入骨料和加热水，待搅拌一定期间后水温减少到40℃左右时，再投入水泥继续搅拌到规定的时间，时间一般应较常温延长50%，要绝对防止水泥假凝现象。
投料时要注意不要把冰雪或冻团骨料装入搅拌机内，由于这会给拌合物温度带来很大的损失，并且不小于8cm的冻块很难通过搅拌被粉碎和融化，热量尚未平衡的冻团骨料除给成型带来困难外更重要的是要影响混凝土的质量。
4.4.3.2 混凝土的运送
混凝土拌合物出机后应及时运到浇筑地点。在运送过程中，要注意防止混凝土热量散失、表面冻结、混凝土离析、水泥砂浆流失、坍落度变化，运送工具除保温防风外，还必须严密、不漏浆、不吸水。各施工机具均包护隔热帆布，减少热量的损失。
4.4.3.3 混凝土出机温度和入模温度检测
基础施工时，使用电子温度计对混凝土温度进行检测，当混凝土出料和下料时，令专责检测温度人员对混凝土进行温度检测，对于不满足规定的混凝土严禁投入基坑内。该专责温度检测人员还需检测的有：混凝土出罐温度、浇筑温度、入模温度及混凝土养护温度，并做好对应记录。
4.4.4按配合比规定投料，严格控制用水量，保证水灰比不不小于0.6，每立方米混凝土水泥用量不不不小于300kg。
4.4.5必须采用搅拌机进行机械搅拌、机械振捣的方式浇筑混凝土，机械振捣速度要快。同一基础腿混凝土浇筑施工必须持续进行，中间不得停止。为浇筑混凝土振捣密实，混凝土应分层浇筑，每层厚度不得超过30厘米。已浇筑层的混凝土温度不得低于2℃。
4.4.6冬季搅拌混凝土的投料次序应以与材料加热条件相适应。次序是先投入骨料（砂、石）和加热的水，水泥不得加热，以防水泥假凝。使用前应放在简易暖棚内。
4.4.7每班日应测量施工现场环境温度，包括投料前水和砂的加热温度；砂、石加入搅拌机的温度；混凝土出机温度；混凝土入模温度，并记入原始记录。
4.5混凝土浇筑减少热量损失措施
4.5.1合理选择放置搅拌机地点，保持道路畅通，尽量缩短距离。
4.5.2尽量减少装料的次数，投够后再加热水。
4.5.3砂、石加热要按技术规定严格认真操作。
4.6 TF早强防冻剂使用阐明
4.6.1TF型防冻剂掺量按规定的数量投放（专用投放器具为水瓢）；当采用其他型号的混凝土早强防冻剂时，需要重新进行试验，并且调整配合比，施工时按厂家的有关阐明书和试验汇报规定进行精确投放和操作。
4.6.2 在合理合用并满足冬施条件规定的状况下，砼3天强度可到达设计强度的20-40%，7天可到达设计强度的50-70%，28天可到达80%以上。
4.6.3 在一定条件下掺用本剂的砼，冬季养护3天基本可到达或超过受冻临界强度（C20一般硅酸盐混凝土养护强度应到达受冻临界强度7MPa（即设计强度的30%）方可回填）。
4.6.4 防冻剂保留时注意防潮，使用时必须与干料搅拌均匀后方可加水，以免导致结块。如发现结块，须打碎过筛后使用，有效期两年。

4.6.5 冬季施工外加剂掺量（按水泥重量的比例）：
估计5天内最低气温
-5℃
-10℃
-15℃~ -20℃
合用范围
早强减水防冻剂CF-C2
3%-4%
4%-5%
5%-6%
一般基础
4.6.6严格控制水灰比（不得不小于0.6），减少用水量。
4.7基础养护
4.7.1基础浇筑结束后除留有火炉燃烧用的通风孔外，需及时用彩条布将坑口盖严，坑内生火养护。彩条布离开基础顶面300-400mm并用草帘遮盖严实，以保证整个基础都在恒温状态下，顶面不受冻，并在彩条布上加盖草帘或苞谷秸，以减少坑内热量损失。负温下新浇制混凝土严禁浇水养护，基础立柱浇筑后立即包草袋。
4.7.2 养护火炉采用焦炭。火炉每个坑内以2个为宜（详细数量根据坑的大小及天气状况确定），随天气状况合适增长数量；养护火炉不适宜太小，必须保证坑内温度稳定在5℃以上；养护必须设专人负责，每4小时使用电子温度计测量一次坑内温度并作好记录；下坑添火等作业时应先将坑上覆盖物打开通风十几分钟后待新鲜空气置换后再下坑操作，且坑上应有监护人。火炉不能距基础构造太近,最小距离不能不不小于1米，按照基坑四角进行布置。混凝土养护布置图如下：

4.7.3为保证混凝土养护期间不受冻，每基基础浇筑完毕后均留2人进行24小时值班监护到回填结束。
4.7.4 因暖棚内燃烧焦碳，会产生大量的有害气体（CO2、CO），因此不得在基坑内取暖。
4.8拆模回填
4.8.1土方回填作业时间应安排在上午10点—下午3点进行，当日基础坑必须回填完，防止受冻；如不能及时完毕回填，需要对基础继续采用保温措施。
4.8.2基础拆模后，按设计及规程规定进行回填，然后在地面露出部分盖草袋，堆土1 米厚做防冻层（当气温太低或冻土较厚时，防冻层厚度要根据详细状况合适增长，并根据计算确定）。
4.8.3控制好拆模时间，应安排在上午10点—下午2点进行，防止早拆模或因拆模温差太大（不适宜不小于25℃），导致气温急剧冷却导致混凝土表层裂缝。
4.8.4当日均气温在0℃~ -10℃时基础浇筑后应按蓄热法养护，养护期间将立柱顶部用草帘遮盖严实后，再用彩条布将整个坑口盖严，并在彩条布上加盖草帘或苞谷秸，保证养护期间基础坑内呈正温。
4.8.5当日均气温在-10℃~-20 ℃时基础浇筑后应按蓄热法养护，其间每个坑内必须生2个火炉，将立柱顶部用草帘遮盖严实后，再用彩条布将整个坑口盖严，并在彩条布上加盖草帘或苞谷秸，保证养护期间基础坑内呈正温。
4.8.6规定各施工队自购回弹仪，以便掌握混凝土强度的增长速度及拆模时间。项目部会对浇制完毕的基础进行随时检查，如发既有强度不够的将进行重罚。
4.8.7为了保证基础混凝土质量，保证混凝土不受冻，由于本工程混凝土强度为C20，因此在冬季施工期间混凝土强度必须到达30％（7MPa）才能回填。
4.8.8开挖出的土方还需做回填时，土方采用塑料薄膜覆盖两道，防止土料受冻。
4.8.9基础拆模经监理工程师和业主代表检查、签证后，在立柱上套塑料薄膜立即回填，回填土中不得填入大块冻土。
4.9 冬季施工混凝土试块制作及试块养护
4.9.1试块应在浇制现场制作,制作完毕的试块应放置到基坑内，在进行基础养护时，采用同样的养护。
4.9.2耐张、转角、终端、换位塔及直线转角塔，每基制作一组试块；一般直线塔基础，同一施工队每5基或不满5基应取一组，单基或持续浇筑混凝土量超过100m3时应取一组，掏挖桩基础每根桩制作一组试块。

5 冬季施工混凝土质量检查
5.1检查外加剂的质量和掺量，检查水、骨料、混凝土出机及浇筑时的温度等，并作好对应记录。
5.2检查混凝土从入模到拆除保温层或保温模板期间的温度。
5.3检查混凝土表面与否受冻、粘连、收缩裂缝，边角与否脱落，施工缝处有无受冻痕迹。
5.4检查试块养护的养护条件与否与施工现场构造养护条件相一致。
5.5拆模时混凝土温度与环境温差不小于15℃时，拆模后的混凝土表面应及时覆盖，使其缓慢冷却。
5.6检查坑内养护温度。
5.7冬季混凝土施工测温的项目与次数应符合有关规定。

6冬季施工安全措施
6.1施工前，对所有施工人员进行安全教育，杜绝违章操作，消除因违章作业导致的安全隐患。
6.2施工人员操作时，应做好自身的安全和防寒措施，防止受伤、冻伤。登高作业时必须佩戴防滑鞋、防护手套等防滑、防冻措施、系好安全带。施工作业时应按规定对的戴好安全帽。
6.3加强作业区内的安全防护，及时清除施工区内的积雪、积水，在采用有效的防冻、防滑措施后方可正常施工。消除发生高处坠落事故隐患，各工作交叉作业时，不得在同一垂直方向操作。听从指挥，注意自我保护。
6.4及时掌握天气预报的气象变化趋势及动态，合理安排施工，做好防止准备工作。大风、雪、雨等恶劣天气时，应停止施工。
6.5冬季施工宿舍内采用燃煤取暖应防止一氧化碳中毒、烫伤等。宿舍内应保证足够的通风条件：每间宿舍根据房间大小设置通风漏斗，通风漏斗尺寸：长不不不小于50cm、下口宽不不不小于30cm、上口宽不不不小于5cm，设置至少不少于3处。
6.6休息前应对火炉封火，燃煤取暖设施严禁敞口，应将炉盘、炉盖扣严；如炉盘、炉盖不能完全扣盖严密的，应用黄泥将其抹严，以防煤气渗漏。
6.7取暖设施排烟管道安装，每节管道承口应朝介质流通方向安装，接口处用胶带封好：排烟管道出口探出房檐不得少于50cm，其朝口方向不得朝向冬季季风方向；立管不得少于2m；水平管道距房屋顶棚不得少于50cm。
6.8排烟管道上不得烘凉衣物等易燃物品，取暖设施附近不得堆放易燃、易爆物品和易挥发的有毒物质。
6.9封火时清出的没燃尽的燃煤应清出室外，并用清水将未燃尽燃煤熄灭。
6.10严禁明火取暖和乱拉、乱接电器（电热毯、电炉子），不准用碘钨灯在室内、现场进行取暖。严防烟气中毒、火灾和触电事故。

7 基础冬季施工材料表（一种组）
序号
名称
型号或规格
单位
数量
备注
1
打更棚

个
1

2
守夜用炉子

个
1

3
锅炉

个
3

4
铁桶

个
3

5
苫布
10米×10米
张
6

6
掏挖基础钢筋网罩

个
4

7
温度计

个
4

8
焦炭

吨
若干

9
梯子

个
2

10
火钳

个
2

11
火炉

个
4~6

12
吊钩

个
6

13
烟囱

个
6

14
锚钳

个
40

15
绳索

根
如干

16
必要急救物品

箱
1

17
干粉灭火器

个
2

18
草帘

张
20
