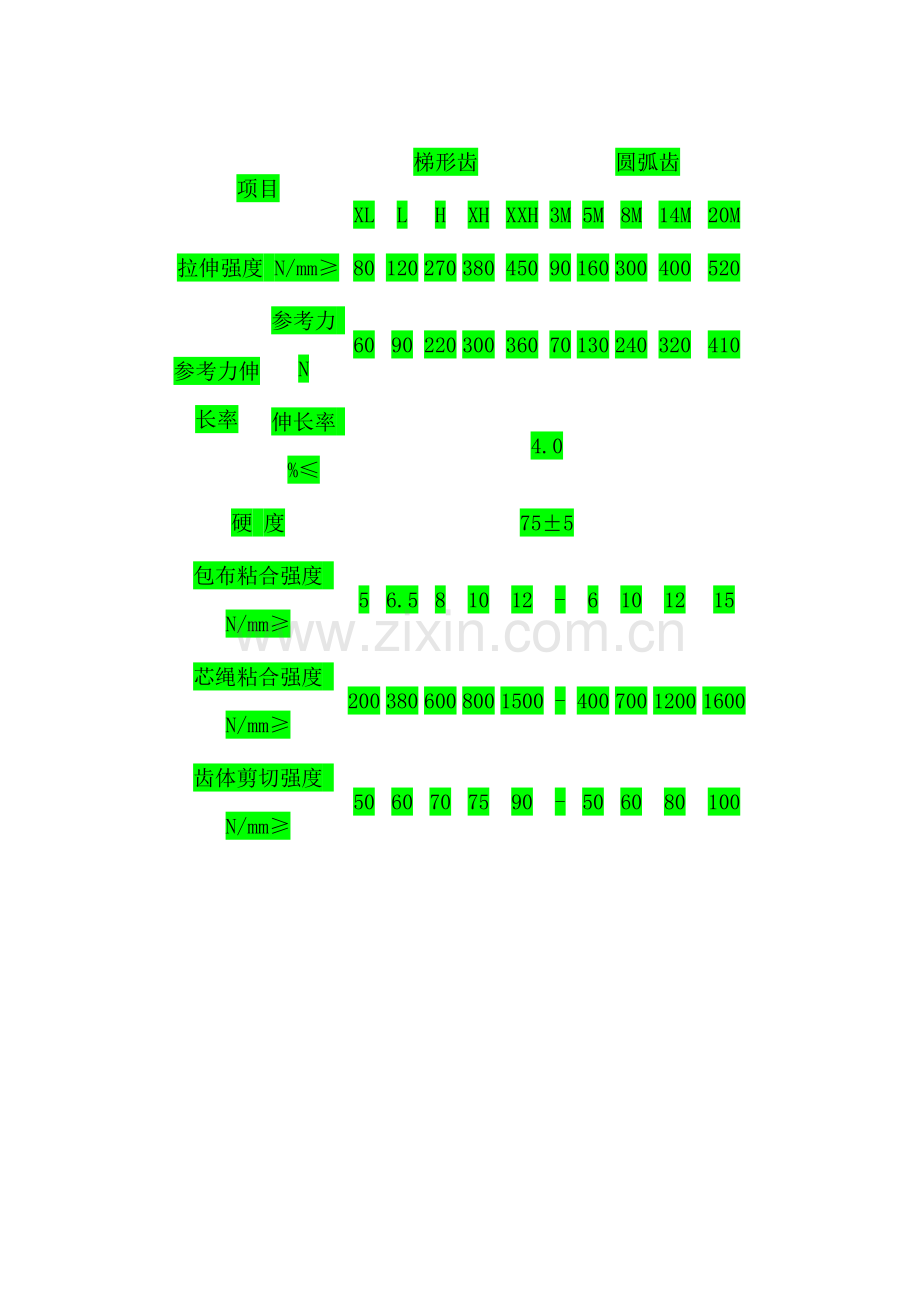

项目
梯形齿
圆弧齿
XL
L
H
XH
XXH
3M
5M
8M
14M
20M
拉伸强度 N/mm≥
80
120
270
380
450
90
160
300
400
520
参考力伸长率
参考力 N
60
90
220
300
360
70
130
240
320
410
伸长率 %≤
4.0
硬 度
75±5
包布粘合强度 N/mm≥
5
6.5
8
10
12
-
6
10
12
15
芯绳粘合强度 N/mm≥
200
380
600
800
1500
-
400
700
1200
1600
齿体剪切强度 N/mm≥
50
60
70
75
90
-
50
60
80
100

齿轮直边齿形尺寸和公差
(mm)

节线代号
bw
hg
Ψ+1.5°
rb
rt
2δ
查  看
MXL
0.84±0.05
0.69
20
0.35
0.13
0.508
详细规格
XXL
1.14±0.05
0.84
25
0.35
0.30
0.508
详细规格
XL
1.32±0.05
1.65
25
0.41
0.64
0.508
详细规格
L
3.05±0.10
2.67
20
1.19
1.17
0.762
详细规格
H
4.19±0.13
3.05
20
1.60
1.6
1.372
详细规格
XH
7.90±0.15
7.14
20
1.98
2.39
2.794
详细规格
XXH
12.17±0.18
10.31
20
3.96
3.18
3.048
详细规格

MXL--最轻型；XXL--超轻型；XL--特轻型；L--轻型；H--重型；XH--特重型；XXH--超重型。同步带的标记为：带长代号 带型 带宽代号。

MXL型同步带轮尺寸表

单位：(mm)

规格
齿数
节径 d
外径 do
档边直径 df
档边内径 db
档边厚度 h
22MXL
22
14.23
13.72
18
12
1
23MXL
23
14.88
14.37
18
12
1
24MXL
24
15.52
15.02
18
12
1
25MXL
25
16.17
15.66
18
12
1
26MXL
26
16.82
16.31
22
11
1
27MXL
27
17.46
16.96
22
11
1
28MXL
28
18.11
17.60
22
11
1
29MXL
29
18.76
18.25
22
11
1
30MXL
30
19.40
18.90
22
11
1
32MXL
32
20.70
20.19
25
15
1
34MXL
34
21.99
21.48
25
15
1
36MXL
36
23.29
22.78
26
17
1
38MXL
38
24.58
24.07
29
18
1
40MXL
40
25.87
25.36
29
18
1
42MXL
42
27.17
26.66
29
18
1
44MXL
44
28.46
27.95
32
21
1
46MXL
46
29.75
29.25
32
21
1
48MXL
48
31.05
30.54
34.5
24.5
1
50MXL
50
32.34
31.83
34.5
24.5
1
52MXL
52
33.63
33.13
37.8
28
1
60MXL
60
38.81
38.30
44
32
1
72MXL
72
46.57
46.06
51
36
1

XL型同步带轮尺寸表
单位：(mm)

规格
齿数
节径 d
外径 do
档边直径 df
档边内径 db
档边厚度 h
10XL
10
16.17
15.66
22
11
1
11XL
11
17.79
17.28
22
11
1
12XL
12
19.40
18.90
25
15
1
13XL
13
21.02
20.51
25
15
1
14XL
14
22.64
22.13
26
17
1
15XL
15
24.26
23.75
29
18
1
16XL
16
25.87
25.36
29
18
1
17XL
17
27.49
26.98
32
21
1
18XL
18
29.11
28.60
32
21
1
19XL
19
30.72
30.22
34.5
24.5
1
20XL
20
32.34
31.83
37.8
28
1
21XL
21
33.96
33.45
40
27
1
22XL
22
35.57
35.07
40
27
1
23XL
23
37.19
36.68
40
27
1
24XL
24
38.81
38.30
44
32
1
25XL
25
40.43
39.92
44
32
1
26XL
26
42.04
41.43
49
29
1
27XL
27
43.66
43.15
48
38
1
28XL
28
45.28
44.77
48
38
1
30XL
30
48.51
48.00
51
36
1
32XL
32
51.74
51.24
58
47
1.5
34XL
34
54.97
54.47
58
47
1.5
36XL
36
58.21
57.70
61
45
1.5
38XL
38
61.45
60.94
64
48
1.5
40XL
40
64.68
64.17
68
52
1.5
42XL
42
67.91
67.41
73
61
1.5
44XL
44
71.15
70.64
78
66
1.5
46XL
46
74.38
73.87
78
66
1.5
48XL
48
77.62
77.11
82
64
1.5
50XL
50
80.85
80.34
86
70
1.5
60XL
60
97.02
96.51
102
70
1.5
72XL
72
116.43
115.92
121
109
1.5

L型同步带轮尺寸表
单位：(mm)

规格
齿数
节径 d
外径 do
档边直径 df
档边内径 db
档边厚度 h
12L
12
36.38
35.62
40
27
1
13L
13
39.41
38.65
44
32
1
14L
14
42.45
41.68
49
29
1
15L
15
45.48
44.72
51
36
1
16L
16
48.51
47.75
54
39
1
17L
17
51.54
50.78
61
45
1.5
18L
18
54.57
53.81
61
45
1.5
19L
19
57.61
56.84
61
45
1.5
20L
20
60.64
59.88
64
48
1.5
21L
21
63.67
62.91
68
52
1.5
22L
22
66.70
65.94
75
55
1.5
23L
23
69.73
68.97
75
55
1.5
24L
24
72.77
72.00
80
60
1.5
25L
25
75.80
75.04
82
64
1.5
26L
26
　78.83
78.07
86
70
1.5
27L
27
　81.86
81.10
86
70
1.5
28L
28
　84.89
84.13
90
70
1.5
30L
30
　90.96
90.20
98
78
1.5
32L
32
　97.02
96.26
102
90
1.5
34L
34
　103.08
102.32
108.5
90
1.5
36L
36
　109.15
108.39
115
95
1.5
38L
38
　115.21
114.45
123
103
1.5
40L
40
　121.28
120.51
131
111
1.5
42L
42
　127.34
126.58
138
118
1.5
44L
44
　133.40
132.64
146
126
1.5
46L
46
　139.47
138.71
153
133
1.5
48L
48
　145.53
144.77

50L
50
　151.60
150.83

60L
60
　181.91
181.15

72L
72
　218.30
217.53

84L
84
　254.68
253.92

96L
96
　291.06
290.30

H型同步带轮尺寸表
单位：(mm)

规格
齿数
节径 d
外径 do
档边直径 df
档边内径 db
档边厚度 h
14H
14
56.60
55.22
64
48
1.5
15H
15
60.64
59.27
68
52
1.5
16H
16
64.68
63.31
75
55
1.5
17H
17
68.72
67.35
75
55
1.5
18H
18
72.77
71.39
80
60
1.5
19H
19
76.81
75.44
82
64
1.5
20H
20
80.85
79.48
86
70
1.5
21H
21
84.89
83.52
90
70
1.5
22H
22
88.94
87.56
98
78
1.5
23H
23
92.98
91.61
98
78
1.5
24H
24
97.02
95.65
106
88
1.5
25H
25
101.06
99.69
106
88
1.5
26H
26
105.11
103.73
108.5
90
1.5
27H
27
109.15
107.78
115
95
1.5
28H
28
113.19
111.82
123
103
1.5
30H
30
121.28
119.90
131
111
1.5
32H
32
129.36
127.99
138
118
1.5
34H
34
137.45
136.07
146
126
1.5
36H
36
145.53
144.16
153
133
1.5
38H
38
153.62
152.24
164
142
2
40H
40
161.70
160.33
170
150
2
42H
42
169.79
168.41

44H
44
177.87
176.50

46H
46
185.96
184.58

48H
48
194.04
192.67

50H
50
202.13
200.75

60H
60
242.55
241.18

72H
72
291.06
289.69

84H
84
339.57
338.20

96H
96
388.08
386.71

XH 型同步带轮尺寸表
单位：(mm)

规格
齿数
节径 d
外径 do
档边直径 df
档边内径 db
档边厚度 h
18XH
18
127.34
124.55
139
110
4.5
19XH
19
134.41
131.62
146
117
4.5
20XH
20
141.49
138.69
153
124
4.5
21XH
21
148.56
145.77
160
131
4.5
22XH
22
155.64
152.84
167
138
4.5
23XH
23
162.71
159.92
174
145
4.5
24XH
24
169.79
166.99
181
152
4.5
25XH
25
176.86
174.07
188
159
4.5
26XH
26
183.94
181.14
195
166
4.5
27XH
27
191.01
188.22
202
173
4.5
28XH
28
198.08
195.29
209
180
4.5
30XH
30
212.23
209.44

32XH
32
226.38
223.59

40XH
40
282.98
280.18

48XH
48
339.57
336.78

60XH
60
424.47
421.67

72XH
72
509.36
506.57

84XH
84
594.25
591.46

96XH
96
679.15
676.35

120XH
120
848.93
846.14

XXH 型同步带轮尺寸表
单位：(mm)

规格
齿数
节径 d
外径 do
档边直径 df
档边内径 db
档边厚度 h
18XXH
18
181.91
178.87
199
157
5.5
19XXH
19
192.02
188.97
209
167
5.5
20XXH
20
202.13
199.08
219
177
5.5
21XXH
21
212.23
209.19
229
187
5.5
22XXH
22
222.34
219.29
239
197
5.5
24XXH
24
242.55
239.50

25XXH
25
252.66
249.61

26XXH
26
262.76
259.72

27XXH
27
272.87
269.82

30XXH
30
303.19
300.14

40XXH
40
404.25
401.21

48XXH
48
485.10
482.06

60XXH
60
606.38
603.33

72XXH
72
727.66
724.61

T型齿同步带轮齿型尺寸
(mm)

齿距
代号
形状
形状
y
grad
rb
rt
2a
查看
S E
br
N
br
S E
hg
N
hg

偏差

偏差

偏差
mix
±.15°
max

偏差

T2.5
1.75
+0.05
0
1.83
+0.05
0
0.75
+0.05
0
1
25
0.2
0.3
+0.05
0
0.6
详细规格
T5
2.96
+0.05
0
3.32
+0.05
0
1.25
+0.05
0
1.95
25
0.4
0.6
+0.05
0
1
详细规格
T10
6.02
+0.1
0
6.57
+0.1
0
2.6
+0.1
0
3.4
25
0.6
0.8
+0.1
0
2
详细规格
T20
11.65
+0.15
0
12.6
+0.15
0
5.2
+0.13
0
6
25
0.8
1.2
+0.1
0
3
详细规格

T2.5 型同步带轮尺寸表
单位：(mm)

规格
齿数
节径 d
外径 do
档边直径 df
档边内径 db
档边厚度 h
18-T2.5
18
14.32
13.79
18
12
1
19-T2.5
19
15.12
14.59
18
12
1
20-T2.5
20
15.92
15.39
18
12
1
21-T2.5
21
16.71
16.18
18
12
1
22-T2.5
22
17.51
16.98
22
11
1
23-T2.5
23
18.30
17.77
22
11
1
24-T2.5
24
19.10
18.57
22
11
1
25-T2.5
25
19.89
19.36
22
11
1
26-T2.5
26
20.69
20.16
25
15
1
27-T2.5
27
21.49
20.96
25
15
1
28-T2.5
28
22.28
21.75
25
15
1
29-T2.5
29
23.08
22.55
25
15
1
30-T2.5
30
23.87
23.34
29
18
1
32-T2.5
32
25.46
24.93
29
18
1
34-T2.5
34
27.06
26.53
32
21
1
36-T2.5
36
28.65
28.12
32
21
1
38-T2.5
38
30.24
29.71
32
21
1
40-T2.5
40
31.83
31.30
34.5
24.5
1
42-T2.5
42
33.42
32.89
37.5
28
1
44-T2.5
44
35.01
34.48
40
27
1
46-T2.5
46
36.61
36.08
40
27
1
48-T2.5
48
38.20
37.67
40
27
1
50-T2.5
50
39.79
39.26
44
32
1
60-T2.5
60
47.75
47.22
51
36
1

T5 型同步带轮尺寸表
单位：(mm)

规格
齿数
节径 d
外径 do
档边直径 df
档边内径 db
档边厚度 h
10-T5
10
15.92
15.07
18
12
1
11-T5
11
17.51
16.66
22
11
1
12-T5
12
19.10
18.25
25
15
1
13-T5
13
20.69
19.84
25
15
1
14-T5
14
22.28
21.43
25
15
1
15-T5
15
23.87
23.02
26
17
1
16-T5
16
25.46
24.61
29
18
1
17-T5
17
27.06
26.21
29
18
1
18-T5
18
28.65
27.80
32
21
1
19-T5
19
30.24
29.39
34.5
24.5
1
20-T5
20
31.83
30.98
34.5
24.5
1
21-T5
21
33.42
32.57
37.8
28
1
22-T5
22
35.01
34.16
40
27
1
23-T5
23
36.61
35.76
40
27
1
24-T5
24
38.20
37.35
44
32
1
25-T5
25
39.79
38.94
44
32
1
26-T5
26
41.38
40.53
44
32
1
27-T5
27
42.97
42.12
48
38
1
28-T5
28
44.56
43.71
48
38
1
29-T5
29
46.15
45.30
51
36
1
30-T5
30
47.75
46.90
51
36
1
32-T5
32
50.93
50.08
54
39
1.5
34-T5
34
54.11
53.26
28
47
1.5
36-T5
36
57.30
56.45
61
45
1.5
38-T5
38
60.48
59.63
64
48
1.5
40-T5
40
63.66
62.81
68
52
1.5
42-T5
42
66.85
66.00
73
61
1.5
44-T5
44
70.03
69.18
73
61
1.5
46-T5
46
73.21
72.36
78
66
1.5
48-T5
48
76.39
75.54
82
64
1.5
50-T5
50
79.58
78.73
86
70
1.5
60-T5
60
95.49
94.64
102
90
1.5

T10 型同步带轮尺寸表
单位：(mm)

规格
齿数
节径 d
外径 do
档边直径 df
档边内径 db
档边厚度 h
12-T10
12
38.20
36.35
40
27
1
13-T10
13
41.38
39.53
49
29
1
14-T10
14
44.56
42.71
49
29
1
15-T10
15
47.75
45.90
51
36
1
16-T10
16
50.93
49.08
54
39
1
17-T10
17
54.11
52.26
61
45
1.5
18-T10
18
57.30
55.45
61
45
1.5
19-T10
19
60.48
58.63
64
48
1.5
20-T10
20
63.66
61.81
68
52
1.5
21-T10
21
66.85
65.00
75
55
1.5
22-T10
22
70.03
68.18
75
55
1.5
23-T10
23
73.21
71.36
80
60
1.5
24-T10
24
76.39
74.54
82
64
1.5
25-T10
25
79.58
77.73

26-T10
26
82.76
80.91
90
70
1.5
27-T10
27
85.94
84.09
90
70
1.5
28-T10
28
89.13
87.28
98
78
1.5
29-T10
29
92.31
90.46
98
78
1.5
30-T10
30
95.49
93.64
102
83
1.5
32-T10
32
101.86
100.01
106
88
1.5
34-T10
34
108.23
106.38
115
95
1.5
36-T10
36
114.59
112.74
123
103
1.5
38-T10
38
120.96
119.11
131
111
1.5
40-T10
40
127.32
125.47
131
111
1.5
42-T10
42
133.67
131.84
138
118
1.5
44-T10
44
140.06
138.21
146
126
1.5
46-T10
46
146.42
144.57
153
133
1.5
48-T10
48
152.79
150.94

50-T10
50
159.15
157.30

60-T10
60
190.99
189.14

T20型同步带轮尺寸表
单位：(mm)

规格
齿数
节径 d
外径 do
档边直径 df
档边内径 db
档边厚度 h
18-T20
18
114.59
111.76
124
98
4.5
19-T20
19
120.96
118.13
130
104
4.5
20-T20
20
127.35
124.49
136
110
4.5
21-T20
21
133.69
130.86
143
117
4.5
22-T20
22
140.06
137.23
149
123
4.5
23-T20
23
146.42
143.59
156
130
4.5
24-T20
24
152.79
149.96
162
136
4.5
25-T20
25
159.15
156.32
168
142
4.5
26-T20
26
165.52
162.69
175
149
4.5
27-T20
27
171.89
169.06
181
155
4.5
28-T20
28
178.25
175.42
187
161
4.5
29-T20
29
184.62
181.79
194
168
4.5
30-T20
30
190.99
188.16
200
174
4.5
32-T20
32
203.72
200.89

34-T20
34
216.45
213.62

36-T20
36
229.18
226.35

38-T20
38
241.92
239.09

40-T20
40
254.65
251.82

42-T20
42
267.38
264.55

44-T20
44
280.11
277.28

46-T20
46
292.85
290.02

48-T20
48
305.58
302.75

50-T20
50
318.31
315.48

60-T20
60
381.97
379.14

HTD同步带轮齿型尺寸
(mm)

节距型号
节距
齿高
底圆半径
齿槽宽
齿顶圆半径
齿形角
查  看
3M
3
1.28
0.91
1.90
0.3
≈14°
详细规格
5M
5
2.16
0.56
3.25
0.48
≈14°
详细规格
8M
8
3.54
2.57
5.35
0.8
≈14°
详细规格
14M
14
6.20
4.65
9.80
1.4
≈14°
详细规格

3M 型同步带轮尺寸表
单位：(mm)

规格
齿数
节径 d
外径 do
档边直径 df
档边内径 db
档边厚度 h
15-3M
15
14.32
13.56
18
10
1
16-3M
16
15.28
14.52
18
10
1
17-3M
17
16.23
15.47
22
11
1
18-3M
18
17.19
16.43
22
11
1
19-3M
19
18.14
17.38
22
11
1
20-3M
20
19.10
18.34
22
11
1
21-3M
21
20.05
19.29
22
11
1
22-3M
22
21.01
20.25
25
15
1
23-3M
23
21.96
21.20
25
15
1
24-3M
24
22.92
22.16
26
17
1
25-3M
25
23.87
23.11
26
17
1
26-3M
26
24.83
24.07
29
18
1
27-3M
27
25.78
25.02
29
18
1
28-3M
28
26.74
25.98
129
18
1
30-3M
30
28.65
27.89
32
21
1
32-3M
32
30.56
29.80
34.5
24.5
1
34-3M
34
32.47
31.71
37.8
28
1
36-3M
36
34.38
33.62
40
27
1
38-3M
38
36.29
35.53
40
27
1
40-3M
40
38.20
37.44
44
32
1
42-3M
42
40.11
39.35
44
32
1
44-3M
44
42.02
41.26
48
38
1
46-3M
46
43.93
43.17
48
38
1
48-3M
48
45.84
45.08
48
38
1
50-3M
50
47.75
46.99
51
36
1
60-3M
60
57.30
56.54
61
45
1.5
72-3M
72
68.75
67.99
73
61
1.5

5M 型同步带轮尺寸表
单位：(mm)

规格
齿数
节径 d
外径 do
档边直径 df
档边内径 db
档边厚度 h
14-5M
14
22.28
21.14
25
15
1
15-5M
15
23.87
22.73
29
18
1
16-5M
16
25.46
24.32
29
18
1
17-5M
17
27.06
25.92
32
21
1
18-5M
18
28.65
27.51
32
21
1
19-5M
19
30.24
29.10
34.5
24.5
1
20-5M
20
31.83
30.69
34.5
24.5
1
21-5M
21
33.42
32.28
40
27
1
22-5M
22
35.01
33.87
40
27
1
23-5M
23
36.61
35.47
40
27
1
24-5M
24
38.20
37.06
44
32
1
25-5M
25
39.79
38.65
44
32
1
26-5M
26
41.38
40.24
44
32
1
27-5M
27
42.97
41.83
49
29
1
28-5M
28
44.56
43.42
48
38
1
30-5M
30
47.75
46.61
51
36
1
32-5M
32
50.93
49.79
54
39
1
34-5M
34
54.11
52.97
58
47
1.5
36-5M
36
57.30
56.16
61
45
1.5
38-5M
38
60.48
59.34
64
48
1.5
40-5M
40
63.66
62.52
68
52
1.5
42-5M
42
66.85
65.71
73
61
1.5
44-5M
44
70.03
68.89
73
61
1.5
46-5M
46
73.21
72.07
78
66
1.5
48-5M
48
76.39
75.25
82
64
1.5
50-5M
50
79.58
78.44
86
70
1.5
60-5M
60
95.49
94.35
102
90
1.5

8M 型同步带轮尺寸表
单位：(mm)

规格
齿数
节径 d
外径 do
档边直径 df
档边内径 db
档边厚度 h
22-8M
22
56.02
54.65
61
45
1.5
23-8M
23
58.57
57.20
64
48
1.5
24-8M
24
61.12
59.75
68
52
1.5
25-8M
25
63.66
62.29
75
55
1.5
26-8M
26
66.21
64.84
75
55
1.5
27-8M
27
68.75
67.38
75
55
1.5
28-8M
28
71.30
69.93
80
60
1.5
30-8M
30
76.39
75.02
82
64
1.5
32-8M
32
81.49
80.12
90
70
1.5
34-8M
34
86.58
85.21
98
78
1.5
36-8M
36
91.67
90.30
98
78
1.5
38-8M
38
96.77
95.40
106
88
1.5
40-8M
40
101.86
100.49
108.5
90
1.5
42-8M
42
106.95
105.58
115
95
1.5
44-8M
44
112.05
110.68
123
103
1.5
46-8M
