煤塔外脚手架施工方案

一、 编制根据
1化学工业第二设计院设计的建滔工程设计图纸；
2《建筑工程施工扣件式钢管脚手架安全技术规范》（JGJ130-）；
3《建筑施工安全检查原则》（JGJ59-99）；
4《建筑施工高处作业安全技术规范》（JGJ80-91）；
5《建筑施工安全手册》等。

二、 工程概况及搭设方案
本工程整体高度45M，标高27.500M处有外伸3.910M长挑梁及挑檐，标高40.198M和顶45.000M处有0.500M宽挑檐，高度大、构造复杂,是本次脚手架工程中的重点。结合本工程特点，煤塔外脚手架主体采用双排落地式，两侧27.500M部位如下采用三排落地式，40.198M处到顶采用双排式（详细布置形式间平、立面示意图）。架外满挂密目安全网，将施工现场封闭，以有效防止二次扬尘，减少安全隐患。

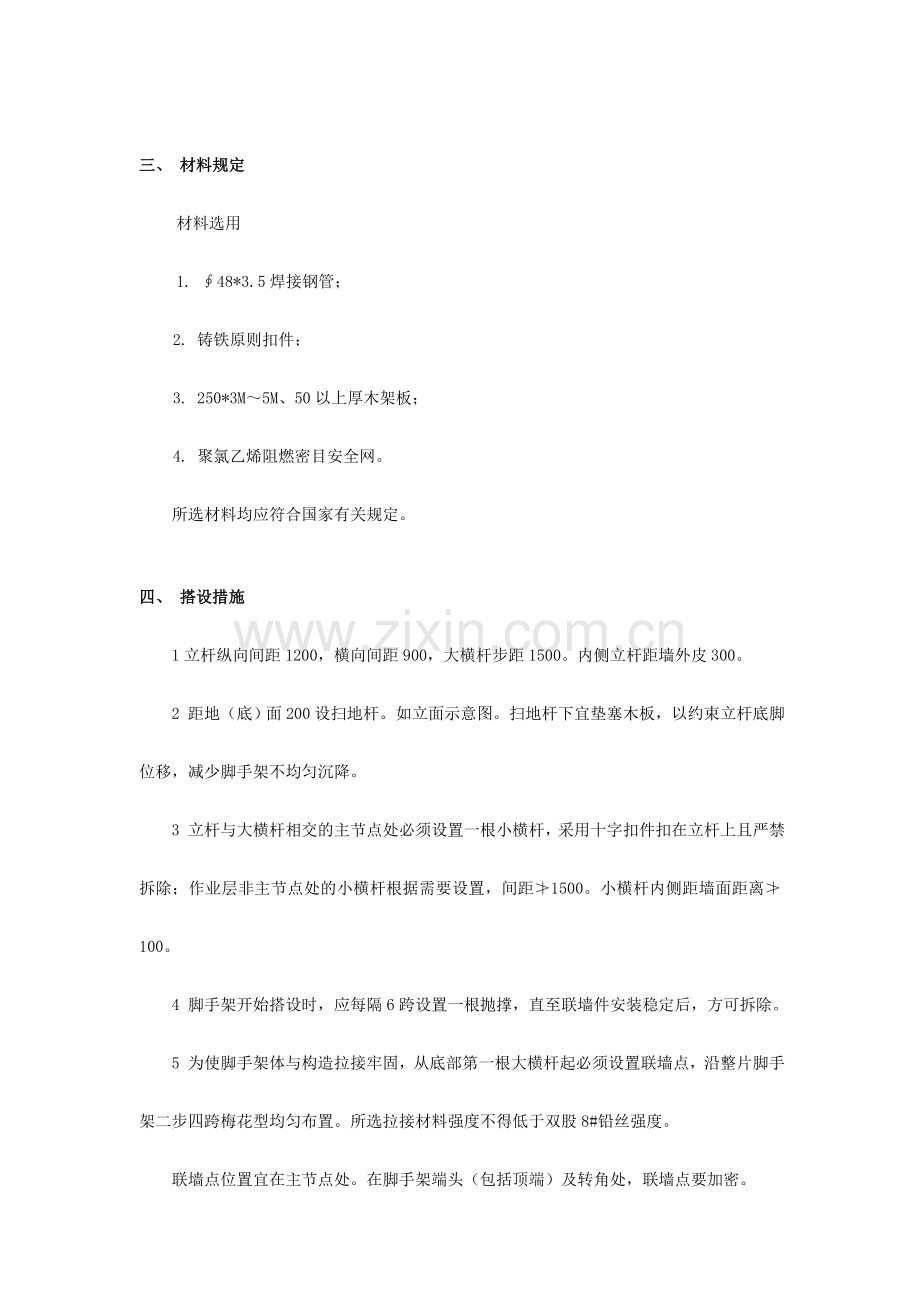

三、 材料规定
材料选用
1. ∮48*3.5焊接钢管；
2. 铸铁原则扣件；
3. 250*3M～5M、50以上厚木架板；
4. 聚氯乙烯阻燃密目安全网。
所选材料均应符合国家有关规定。

四、 搭设措施
1立杆纵向间距1200，横向间距900，大横杆步距1500。内侧立杆距墙外皮300。
2 距地（底）面200设扫地杆。如立面示意图。扫地杆下宜垫塞木板，以约束立杆底脚位移，减少脚手架不均匀沉降。
3 立杆与大横杆相交的主节点处必须设置一根小横杆，采用十字扣件扣在立杆上且严禁拆除；作业层非主节点处的小横杆根据需要设置，间距≯1500。小横杆内侧距墙面距离≯100。
4 脚手架开始搭设时，应每隔6跨设置一根抛撑，直至联墙件安装稳定后，方可拆除。
5 为使脚手架体与构造拉接牢固，从底部第一根大横杆起必须设置联墙点，沿整片脚手架二步四跨梅花型均匀布置。所选拉接材料强度不得低于双股8#铅丝强度。
联墙点位置宜在主节点处。在脚手架端头（包括顶端）及转角处，联墙点要加密。
施工过程中当个别联墙点被拆除，且在相称一段时间内难于补上时，必须采用有效的加强措施。（如附近添加临时联墙点）
6 在脚手架外侧立面沿全长和全高持续设置剪刀撑。剪刀撑与水平面夹角为45-60°，每组剪刀撑连接5-7根立杆。剪刀撑应随立杆，大、小横杆同步搭设。
7 作业层顶设1.2M高防护栏杆，每作业层设180高挡脚板。
8 特殊部位：
①进料口、门洞口等：立杆从洞口上下的大横杆开始扣接，门侧设双管立杆，副立杆高度高于门洞口1-2步，斜腹杆采用通长杆件。
②封顶：外侧立杆顶端高出作业面上皮1200。
③27.500M挑檐及挑梁上下详细搭设形式如右示意图。
9脚手架搭设必须配合施工进度，且一次搭设高度不应超过相邻联墙件3步。
10在脚手架搭设过程中，立杆、大横杆的接长宜采用对接扣件，且要注意相邻接头位置在水平或垂直方向错开。各接头中心至主节点距离不适宜不小于500。搭设时，水平杆要拉线操作，保证平直，同一步要四面交圈；立杆要用线坠吊垂直，保证垂直度。
11 首层作业层满铺脚手板，并设置兜网。兜网间距≯10M，且持续设置。注意立杆与建筑物间缝隙一定要用兜网封闭严密。
12 脚手板铺设时一定要铺平、铺稳，做到严密、牢固，不得有超过50的间隙。脚手板与小横杆之间的不平处,容许用木块垫实并绑扎牢固，严禁垫砖块、砼块等易碎材料。
脚手板接头可对接和搭接，接头尺寸及位置如示意图。
13 补充：根据本工程实际，外架14.140M标高如下，可与内支撑架整体搭设；14.140M标高以上，可运用墙体对拉螺栓设置联墙点，楼梯间及35.980M以上部位可用钢管与框架柱做钢性联接。

五、 检查与验收
1 脚手架搭设完毕、投入使用前，应组织工程负责人、架子班组和专职安检人员逐层验收。且必须有主管审批脚手架施工方案一级的技术和安所有门参与，并填写验收单。
2 验收时，要检查脚手架所使用的材料、配件、工具等与否符合现行国家和部颁原则。
3 使用过程中，应定期检查杆件连接、扣件螺栓、安全防护措施、有无超载等项目。
4 脚手架搭设的技术规定、容许偏差及检查措施间附表。

六、 拆除
1 拆除时，要划分作业区，周围设置栏杆或警戒标志，并设专人指挥。
2遵照“由上而下，先搭后拆”的拆除原则。一步一清，严禁上下同步进行拆除作业。
3 拆除最下部分最终一根立杆时，要设临时抛撑。
4 拆除时要统一指挥，上下呼应；注意保护成品板、梁、柱；多种配件严禁抛掷。拆下的材料要随拆随运，分类堆放，及时保养。

七、 安全管理
1 脚手架搭设人员必须是通过现行国标《特种作业人员安全技术考核管理规则》考核合格的专业架子工。上岗人员应定期体检，合格后方可持证上岗。
2 由项目技术负责人组织架子工长、安全员对使用架子的有关工种及人员进行使用原则防护、平常检查维护的技术交底。要让人人懂得，时时遵守。
3 脚手架搭设和拆除中，施工人员必须戴安全帽、系安全带、穿防滑鞋。
4 脚手架使用过程中：
①架子上的施工人员、材料的堆放要严格遵守有关规定及规定。
②严禁向架子上或架子外抛掷物体。
③严禁随意拆除脚手架基本构件。因施工确实需要临时拆除的，必须经技术负责人同意后方可拆除，并采用对应防护措施。作业完毕后，及时恢复。
④架子上进行电、气焊作业时，必须有防护措施和专人看守。
⑤工地的临电架设及脚手架的接地、避雷等措施，必须符合现行有关国标和规范。
⑥架子所用扣件必须定期保养巡查，有问题立即更换。
⑦六级及以上大风或雨雪天气，不准进行架子的搭设、拆除及其他作业。

煤塔内支撑搭设方案
为保证本工程14.140M以上的承重需要，内支撑采用满堂支撑，间距600，距地面200设扫地杆。
一、14.140M如下内支撑系统位置为10 12轴向大墙外脚手架、F J轴向大墙向内部分（即10 12轴向内架外侧立杆作为外脚手架内侧立杆），加密部分为图示斜线部分。详细位置如示意图：

二、支撑系统地基处理措施
加密区地基大部分坐于风化岩石上，为克服岩石表面凹凸不平带来的垫木不稳问题，施工内支撑前先把岩石表面清理洁净，再打100～150厚素砼垫层，在找平时即铺10×10厘米方木，使其平稳坐于砼上。

为保证施工需要，在斜壁后方设置垂直于斜壁方向斜撑，底部间距不适宜不小于750（随施工详细状况及施工进度可合适调整），如右示意图。
煤仓斜壁后支撑形式如示意图：

重要材料用量

项目技术部
.6.8

附表
脚手架搭设的技术规定、容许偏差及检查措施
项次
项 目
技术规定
容许偏差（mm）
检查措施及工具
1
地基基础
表面
坚实平整

观测
排水
不积水
垫板
不晃动
底座
不沉降
-10
2
立杆垂直度
最终验收垂直度
—
±100
经纬仪或吊线和卷尺
搭设中脚手架垂直度容许偏差（mm）
搭设中检查偏差的高度（m)
总高度24m
H＝2
±7
H＝10
±30
H＝20
±60
H＝30
±100
3
间距
步距
1500
±20
钢卷尺
纵距
1200
±50
横距
900
±20
4
纵向水平杆高差
一根杆的两端
—
±20
水平仪或水平尺
同跨内两根水平杆的高差
—
±100
5
横向水平杆外伸长度偏差
外伸150mm
-50
钢卷尺
6
扣件安装
主节点处各扣件中心点互相距离
≤150mm
钢卷尺
钢卷尺
同步立杆上两各相隔对接扣件高差
≥500mm
—
立杆上的对接扣件至主节点距离
≤h/3
—
纵向水平杆上的对接扣件至主节点距离
≤1/3
—
扣件螺栓拧紧扭力距
40—65N·m
—
扭力扳手
7
剪刀撑斜杆与地面的倾角
45—60°
—
角尺
8
脚手板外伸长度
对接
两小横杆间距≤300mm
外伸长度为130～150mm
钢卷尺
搭接
外伸长度≥100mm
搭接长度≥200mm

注：本方案中未注明数字单位均为mm。
