【扬州大洋造船有限公司（二期技改项目联合车间工程）】 临时用电
现场临时用电设计方案
1、编制依据：
《施工现场临时用电安全技术规范》（JGJ46—88）
《建筑工程施工现场供电安全规范》（GB50144-93）
建筑施工手册》现场临时供电部分
2、工程简介：
a本工程临时供电来源于甲方提供，根据现场总体施工设想、阶段施工特点、小流水工序施工的原则，设置适合现场的施工条件的临时用电规划。
b根据JGJ46-88《施工现场临时用电安全技术》规定和本工程临时用电情况，本供电系统采用TN-S系统，保护零线从总配电箱内零线进线处引接，在总配电房外作接地，，接地电阻应小于4欧姆，并在总配电箱箱体连接。
c根据施工现场的用电设备布置情况，本方案设计为：生活用电与施工用电分开（总箱处）：动力用电与施工用电分开（在分箱处）；施工照明用电在分箱处分开
所用施工机械执行“一机、一闸、一保、一箱”。
临时用电高峰期将出现在基础结构与装修交接阶段，将有2台砼搅拌机砂浆机2台、振捣设备、对焊、电焊机、钢筋及木工加工设备等同时用电。
3、基础结构阶段负荷计算
P1=163KW
序号
设备名称
规格型号
数量（台）
换算后的单台功率（KW）
换算后的单台功率（KW）
备 注
1
搅拌机
JD75
2
45
90

2
混凝土振动器
ZX-50
10
1.1
11

3
电锯
MJ223
2
3
6

4
木工平刨
MB153
2
4
8

5
钢筋切断机
CQ40
2
4
8

6
钢筋弯曲机
GW-40
2
3
6

7
钢筋调直机
GJ4/144
2
3
6

8
潜水泵
QY-25-50
5
5.5
27.5

合计

163KW

P2=194KVA
序号
设备名称
规格型号
数量（台）
换算后的单台功率（KW）
换算后的单台功率（KW）
备 注
2
闪光对焊机
UN-100
1
150
150

3
电焊机
BX-300-2
2
43．6
43.6

合计

194

室内照明(P3+ P4=59KW)
序号
设备名称
规格型号
数量（台）
换算后的单台
功率（KW）
换算后的单台
功率（KW）
备注
1
镝灯
3．5
4
3．5
14

2
碘钨灯
1
10
1
10

3
宿舍照明

15

4
空调

20

合计

59

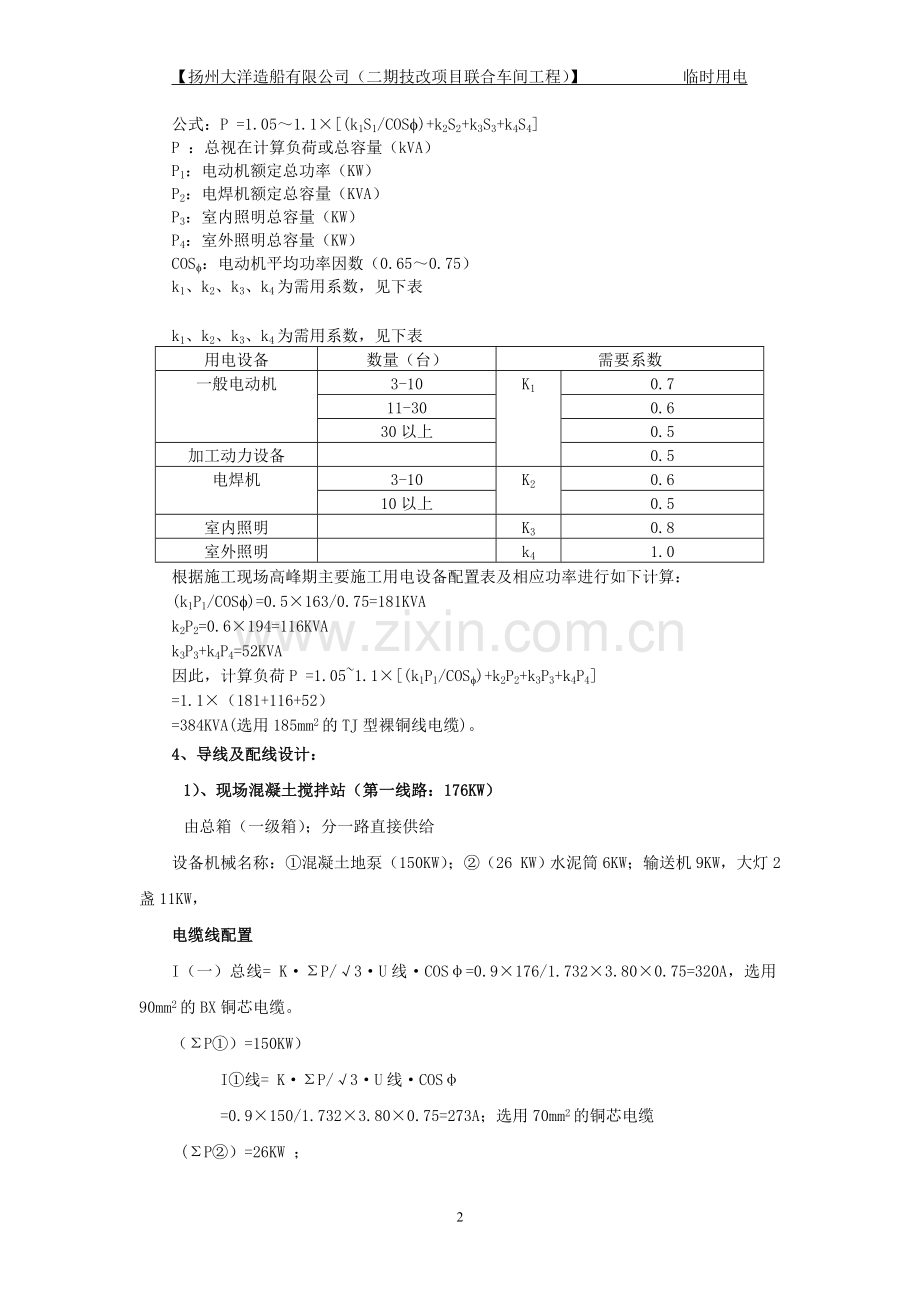

负荷计算
公式：P =1.05～1.1×[(k1S1/COSf)+k2S2+k3S3+k4S4]
P ：总视在计算负荷或总容量（kVA）
P1：电动机额定总功率（KW）
P2：电焊机额定总容量（KVA）
P3：室内照明总容量（KW）
P4：室外照明总容量（KW）
COSf：电动机平均功率因数（0.65～0.75）
k1、k2、k3、k4为需用系数，见下表

k1、k2、k3、k4为需用系数，见下表
用电设备
数量（台）
需要系数
一般电动机
3-10
K1
0.7
11-30
0.6
30以上
0.5
加工动力设备

0.5
电焊机
3-10
K2
0.6
10以上
0.5
室内照明

K3
0.8
室外照明

k4
1.0
根据施工现场高峰期主要施工用电设备配置表及相应功率进行如下计算：
(k1P1/COSf)=0.5×163/0.75=181KVA
k2P2=0.6×194=116KVA
k3P3+k4P4=52KVA
因此，计算负荷P =1.05~1.1×[(k1P1/COSf)+k2P2+k3P3+k4P4]
=1.1×（181+116+52）
=384KVA(选用185mm2的TJ型裸铜线电缆)。
4、导线及配线设计：
1）、现场混凝土搅拌站（第一线路：176KW）
由总箱（一级箱）；分一路直接供给
设备机械名称：①混凝土地泵（150KW）；②（26 KW）水泥筒6KW；输送机9KW，大灯2盏11KW，
电缆线配置
I（一）总线= K·ΣP/√3·U线·COSφ=0.9×176/1.732×3.80×0.75=320A，选用90mm2的BX铜芯电缆。
（ΣP①）=150KW）
I①线= K·ΣP/√3·U线·COSφ
=0.9×150/1.732×3.80×0.75=273A；选用70mm2的铜芯电缆
(ΣP②）=26KW ；
I②线= K·ΣP/√3·U线·COSφ
=0.9×26/1.732×3.80×0.75=47A；选用16m㎡的铜芯电缆。
2）、钢筋加工厂（第二线路159KW）：
由总箱（一级箱）；分一路直接供给
设备机械名称：①对焊机150KW；②（14.5 KW）切断机3KW、拉直机3KW、弯曲机3KW 、照明5.5 KW
电缆线配置
I（二）总线= K·ΣP/√3·U线·COSφ=0.9×159/1.732×3.80×0.75=322A，选用70mm2的BX铜芯电缆
（ΣP①）=150KW）
I①线= K·ΣP/√3·U线·COSφ
=0.9×150/1.732×3.80×0.75=273A；选用70mm2的铜芯电缆
（ΣP②）=9KW）
I②线= K·ΣP/√3·U线·COSφ
=0.9×14.5/1.732×3.80×0.75=26A；选用10mm2的铜芯电缆
3)、现场施工（第三线路206 KW ）：
由总箱（一级箱）；分一路供给①、②
①现场设备机械名称：水泵20台110 KW,震捣器10台22 KW,照明大灯2个11 KW,其它照明10 KW,电焊机2台44 KW
②木工加工厂（9KW）：
由二级箱；分一路供给
设备机械名称：电锯6KW；切割机3KW。
电缆线配置
I（三）总线= K·ΣP/√3·U线·COSφ=0.9×206/1.732×3.80×0.75=379A，选用120mm2的BX铜芯电缆
（ΣP①）=197KW）
I①线= K·ΣP/√3·U线·COSφ
=0.9×197/1.732×3.80×0.75=359A；选用90mm2的铜芯电缆
（ΣP②）=9KW）
I②线= K·ΣP/√3·U线·COSφ
=0.9×9/1.732×3.80×0.75=16A；选用10mm2的铜芯电缆
4)、生活区（第四线路35KW ）：
电缆线配置
I（四）总线= K·ΣP/√3·U线·COSφ=0.9×35/1.732×3.80×0.75=64A，选用35mm2的BX铜芯电缆
5、安全用电技术措施
！）本工程采用TN-S系统，所有配电箱、开关箱、施工机具、施工照明用灯具的金属外壳都必须进行保护接零、专用保护零线从总箱重复接地引出，施工现场禁止将PE线与工作零线混接，保护零线在系统的首端、中间、末端需作重复接地。
2）配电箱内应设立专用保护零线措施，所有电箱门均应作保护接零、严禁保护零线松动和接成鸡爪线。
3）设置漏电保护器
a施工现场实行三级保护即“一机、一闸、一保、一箱”，各地漏电保护器的漏电动作电流必须配套具有选性，最末一级漏电保护器动作，电流不大于30mA，动作时间小于0.1秒。
b漏电开关必须安装在配电箱电源隔离开关的负荷侧和开关箱、电源隔离开关的负荷侧和开关箱、电源隔离开关的负荷侧。
c漏电保护器的选择应符合GB6829-86的要求，在潮湿和有脂蚀、介质场所其额定漏电动作电流应不大于15mA，动作时间小于0.1秒
4）安全电压
楼梯间、灯具离地高楼小于2.4M，有高温、导电粉尘地下室等场所必须采用36V安全电压。
5）电气设备的设置应符合下列要求
a配电箱、开关箱应装设在干燥、通风及常温场所。配电箱、开关周围应有足够两人同时工作的空间，其周围不得堆放任何有碍操作、维修的物品。
b分配箱与开关箱的距离应小于30M，开关箱与其控制的固定式用电设备的水平距离应小于3M。
c配电箱、开关箱的安装要端正、牢固，高度为1.3-1.5米。移动式分配电箱、开关箱与地面垂直距离为0.6-1.5米。
d配电箱、开关箱中导线的进口应设在箱体下底面，严禁设在箱体上顶面、侧面、后面或箱门外，电箱的进出线应穿保护套管。
6）电气设备的保护
a在建工程不得在高、低压线路下方施工，高低压线路下方不得搭设作业棚，建造生活设施工堆放构件、架具、材料及其它杂物。
b施工时各种架具的外侧边缘与外电架空线路的安全距离为：1KV：以下为4M：10KV为6M。上下脚手架的斜道搭设在外电线路两侧。
c对于达不到最小安全距离时，施工现场必须采取保护措施，可以增设屏障，遮栏，围栏或保护网，并要悬挂醒目的警告标志牌。在架设防护设施时应有电气工程技术人员或专职安全人员负责监护。
7）电气设备的操作与维修人员必须符合以下要素：
a施工现场的电工必须持证上岗，电工的等级应与工程的难易程度和技术复杂性相适应。
b各类用电人员应做到：
①掌握安全用电基本知识和所用设备的性能。
②使用设备前应按规定穿戴和配备好相应的劳动保护用品；并检查电气装置和保护设施是否完好。严禁设备带“病”运转。
③停用的设备必须拉闸断电，锁好开关箱。
④负责保护所用设备的负荷线，保护零线和开关箱，发现问题及时报告电工或管理人员解决。
⑤搬迁或移动用电设备，必须经电工切断电源并作妥善处理后进行。
8）电气设备的使用与维护
a施工现场的临时用电设施应每周进行一次检修。
b检修配电箱、开关箱时，必须将其前一级相应的电源开关分闸断电，并悬挂停电标志牌，严禁带电作业。
c配电箱内盘面上应标明各回路的名称、用途，同时要作出分路标记。
d各种电箱应门、锁齐全，内附箱内接线系统图；箱内应保持清洁，不放任何杂物。
e溶断器的熔体更换时，严禁用不符合原规格的熔体代替。
9）施工现场的配电线路
a施工现场内架空线路最大悬垂点距地大于4-5M，机动车道交叉时应大于6M。
b护零线相线同横担架时的相序排列为二面向负荷从左到右为L1、N、L2、L3、PE。
c架空线路的档距为30M，电杆埋设深度为0.6M+0.1杆表。
d电缆线路垂直敷时采用钢管保护，电缆埋设深度为0.6M+0.1杆表。
e电缆线路垂直敷时应尽可能采用在建工程的竖井，垂直孔洞且每层固定一处。
10）室内外照明线路的敷设及照明装置
a室内配线采用BV护套线，距地面高度不小于2.5m。
b金属外壳必须作保护接零，所用配件应使用镀锌件。
c室外灯具距地面不小于3m，室内不得低于2.4m。
d灯具的相线必须经过开关控制，螺口灯头的相线在中心角头上。
e严禁装设订头开关和乱拉私接电线。
6、安全用电组织措施
1）建立临时用电施工组织设计和安全用电技术措施的编制，审核制度并建立相应的技术档案。
2）建立技术交底制度，技术交底的内容要有针对性并应在技术交底方字资料上履行交底人和被交底人的签字手续。
3）建立安全检查制度，施工现场定期对临时电工程进行检测，主要内容：接地阻值、电气设备绝缘电阻值、漏电保护器的可靠性，并做好记录。
4）建立电气维修制度，施工现场每周应进行一次检查。并建立维修工作记录，记录时间、地点、设备、内容、维修人员、验收人员。

龙元建筑集团股份有限公司
二期技改项目联合车间工程项目经理部
2007年07月18日
