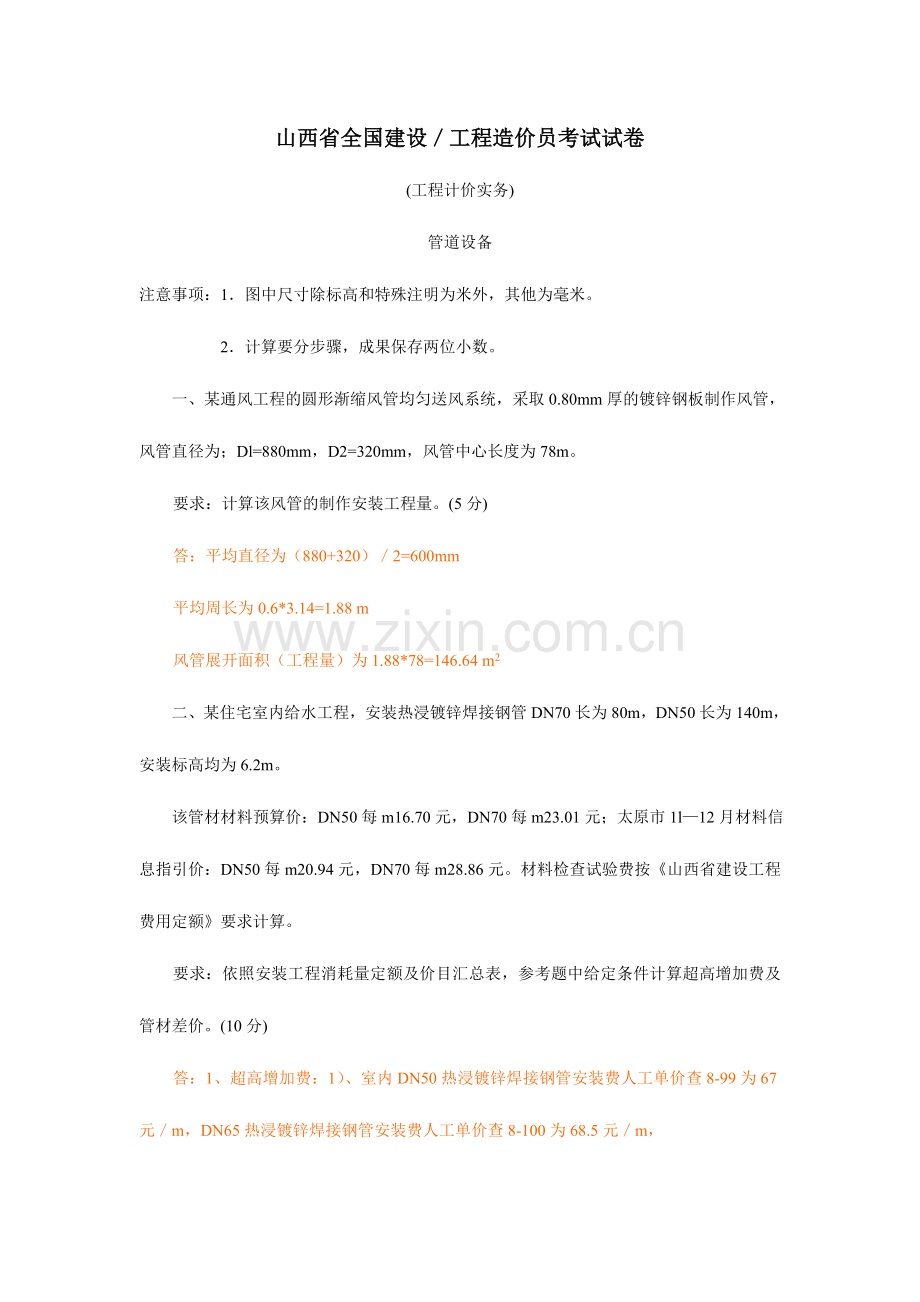

山西省全国建设／工程造价员考试试卷
(工程计价实务)
管道设备
注意事项：1．图中尺寸除标高和特殊注明为米外，其他为毫米。
2．计算要分步骤，成果保存两位小数。
一、某通风工程的圆形渐缩风管均匀送风系统，采取0.80mm厚的镀锌钢板制作风管，风管直径为；Dl=880mm，D2=320mm，风管中心长度为78m。
要求：计算该风管的制作安装工程量。(5分)
答：平均直径为（880+320）／2=600mm
平均周长为0.6*3.14=1.88 m
风管展开面积（工程量）为1.88*78=146.64 m2
二、某住宅室内给水工程，安装热浸镀锌焊接钢管DN70长为80m，DN50长为140m，安装标高均为6.2m。
该管材材料预算价：DN50每m16.70元，DN70每m23.01元；太原市1l—12月材料信息指引价：DN50每m20.94元，DN70每m28.86元。材料检查试验费按《山西省建设工程费用定额》要求计算。
要求：依照安装工程消耗量定额及价目汇总表，参考题中给定条件计算超高增加费及管材差价。(10分)
答：1、超高增加费：1）、室内DN50热浸镀锌焊接钢管安装费人工单价查8-99为67元／m，DN65热浸镀锌焊接钢管安装费人工单价查8-100为68.5元／m，

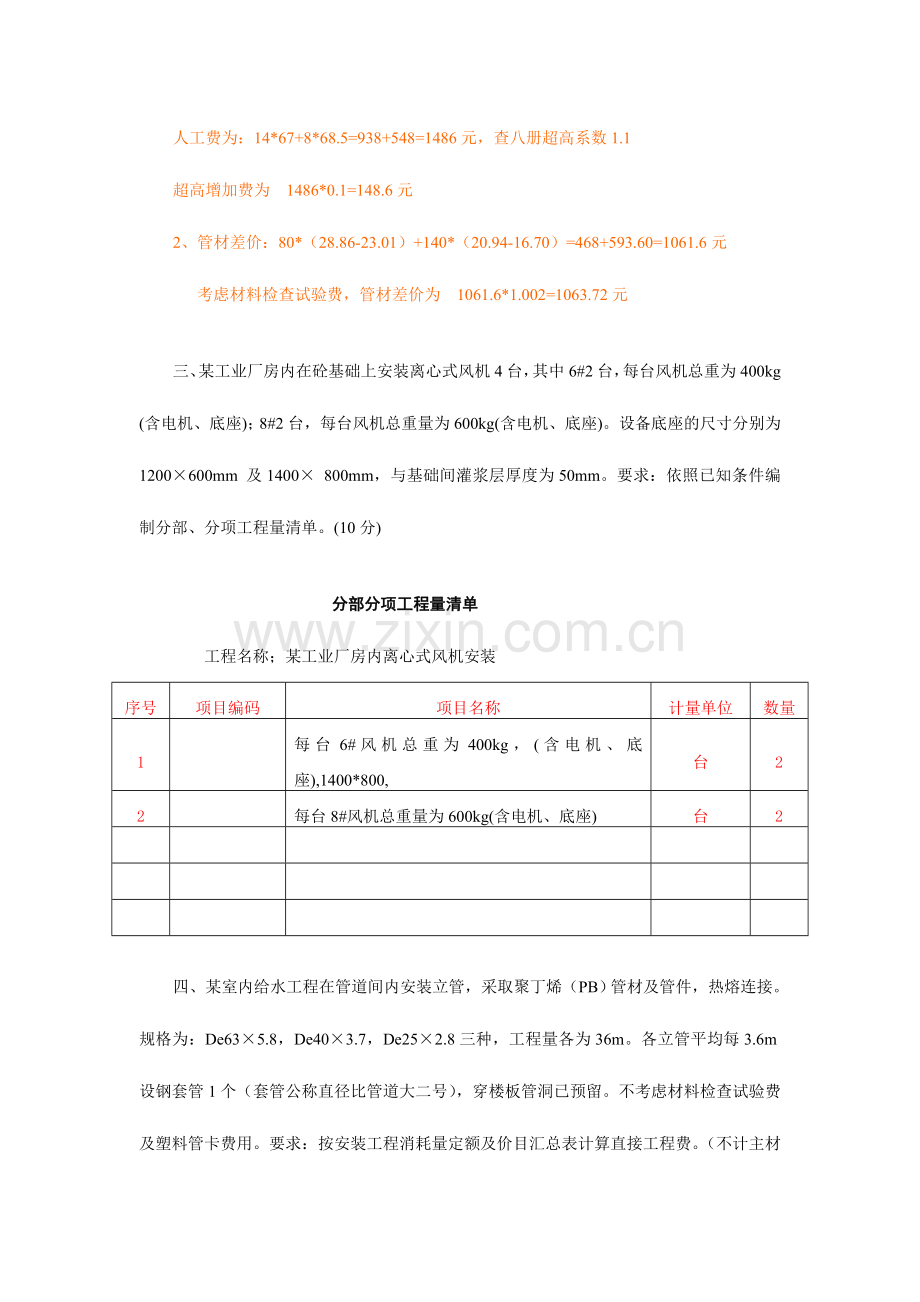

人工费为：14*67+8*68.5=938+548=1486元，查八册超高系数1.1
超高增加费为 1486*0.1=148.6元
2、管材差价：80*（28.86-23.01）+140*（20.94-16.70）=468+593.60=1061.6元
考虑材料检查试验费，管材差价为 1061.6*1.002=1063.72元

三、某工业厂房内在砼基础上安装离心式风机4台，其中6#2台，每台风机总重为400kg
(含电机、底座)；8#2台，每台风机总重量为600kg(含电机、底座)。设备底座的尺寸分别为1200×600mm 及1400× 800mm，与基础间灌浆层厚度为50mm。要求：依照已知条件编制分部、分项工程量清单。(10分)

分部分项工程量清单
工程名称；某工业厂房内离心式风机安装
序号
项目编码
项目名称
计量单位
数量
1

每台6#风机总重为400kg，(含电机、底座),1400*800,
台
2
2

每台8#风机总重量为600kg(含电机、底座)
台
2

四、某室内给水工程在管道间内安装立管，采取聚丁烯（PB）管材及管件，热熔连接。规格为：De63×5.8，De40×3.7，De25×2.8三种，工程量各为36m。各立管平均每3.6m设钢套管1个（套管公称直径比管道大二号），穿楼板管洞已预留。不考虑材料检查试验费及塑料管卡费用。要求：按安装工程消耗量定额及价目汇总表计算直接工程费。（不计主材费）（15分）
答： 安装工程预算书
工程名称；某室内给水工程管道安装
序号
定额编号
项目名称
单位
数量
单价（元）
合价（元）
安装费
其中：人工费
安装费
其中：人工费
1
8-155
塑料（PB）管材热熔连接DN20
10m
3.6
48.79
41.50
175.64
149.40
2
8-157
PB管材热熔连接DN32
10m
3.6
57.56
47
207.22
169.20
3
8-159
PB）管材热熔连接DN50
10m
3.6
81.35
54.75
292.86
179.10
4
8-233
一般钢套管制安DN32
10个
1
18.10
11.25
18.10
11.25
5
8-234
一般钢套管制安DN50
10个
1
24.64
15.50
24.64
15.5
6
8-235
一般钢套管制安DN80
10个
1
37.88
22.50
37.88
22.50
7
8-301
管道消毒、冲洗
100 m
1.08
37.61
13
41
14

小计：

797
579

考虑管廊系数（只及）：497.70*30％=149.31元，所有归入人工
149.31
149.31

则题设内容的直接工程费为：
946.31
728.31

五、某建筑公共卫生间设有自带水封蹲式大便器(延时自闭阀冲洗)、盥洗槽、污水池。盥洗槽水龙头为DNl5、污水池水龙头为DN20，如下图所示。给水管道采取镀锌钢管，螺纹连接。排水管道(包括污水管及废水管)采取承插铸铁排水管，石棉水泥接口。排水立管中心距墙面170mm，给水立管中心距墙面50mm，蹲式大便器出水口中心距墙面640mm，墙厚180mm。给水横管采取角钢支架。现已知：支架的重量为5kg。不考虑管道、支架的除锈、刷油费用及材料检查试验费。(盥洗槽、污水池由土建施工)
要求：依照图纸所注明尺寸计算工程量并依照安装工程消耗量定额及价目汇总表计算直接工程费(不计主材费)及技术措施费。将计算过程及成果分别填人工程量计算表及安装工程预算书：(30分)

工程量计算表
序号
项目名称
计算式
单位
数量
1
镀锌钢管DN20
0.7*2+(1.8-1.0)=2.2
m
2.2
2
镀锌钢管DN25
(0.45+0.9)+(0.65+0.7*4-0.05)+1.2*5=10.75
m
10.75
3
镀锌钢管DN32
(0.9*2+1.05-0.05)+(1.55*2+0.8-0.05*2)=6.6
m
6.6
4
承插铸铁排水管DN50
(6-0.09*2-0.65-0.7*2-0.35-0.17)+0.5+0.4*3=4.95
m
4.95
5
承插铸铁排水管DN100
(6-0.09-0.5)+0.64*5+0.4*6=11.01
m
11.01
安装工程预算书
工程名称；某室内生活给排水管道安装
序号
定额编号
项目名称
单位
数量
单价（元）
合价（元）
安装费
其中：人工费
安装费
其中：人工费
1
C8-87
镀锌钢管DN20
10m
0.22
114.59
94.05
25.21
20.69
2
C8-88
镀锌钢管DN25
10m
1.075
141.55
113.43
152.17
121.94
3
C8-89
镀锌钢管DN32
10m
0.66
144.65
113.43
95.47
74.86
4
C8-194
承插铸铁排水管DN50
10m
0.495
211.22
127.68
104.55
63.20
5
C8-196
承插铸铁排水管DN100
10m
1.101
469.11
197.22
516.49
217.14

六、某住宅室内采暖工程，安装DN25焊接钢管计40m，DN32焊接钢管计40m，所有螺纹连接，平均每4m设钢套管一个。安装Z15T一10型DN25阀门10个，DN32阀门10个，制安支架70kg。管道及支架均在除锈后刷防锈漆二道、银粉漆二道。
(一)已知条件：
1．人工、材料、机械费与《山西省安装工程消耗量定额价目汇总表》相一致。
2．主材价格为：DN25焊接钢管7．74元／m，DN32焊接钢管l0．02元／m，DN40焊接钢管12．29元／m，DN50焊接钢管15．62元／m，型钢2450元／吨，DN25阀门10．98元／个，DN32阀门14．64元／个。
3．企业管理费按人工费的60％，利润按人工费的65％计算。
4．材料检查试验费按《山西省建设工程费用定额》要求计算，不考虑风险原因。
(二)要求：
1．编制本工程分部、分项工程量清单。(10分)
2. 依照已知条件，不考虑管道及支架的除锈刷油费用。分析计算上述分部、分项工程量清单项目综合单价的组成并将计算过程及成果填入下表。（20分）
分部分项工程量清单
工程名称；某综合办公楼室内采暖工程
序号
项目编码
项目名称
计量单位
数量
1

焊接钢管DN25
m
40
2

焊接钢管DN32
m
40
3

钢套管DN50
个
20
4

闸阀Z15T一10型DN25
个
10
5

闸阀Z15T一10型DN32
个
10
6

支架
kg
70
分部分项工程量清单综合单价计算表
工程名称；某综合办公楼室内采暖工程
序
号
定额编号
项目名称
单位
数量
综合单价组成（元）
综合单价（元）
人工费
材料费
机械费
管理费
利润
1
C8-99
焊接钢管DN25
10m
4
113.43
25.85
0.94
68.058
73.7295
2452.81
C8-100
焊接钢管DN32
10m
4
113.43
31.61
0.94
68.058
73.7295
C8-227
钢套管DN50
10个
2
35.34
3.57
3.77
21.204
22.971
2
C8-374
闸阀Z15T一10型DN25
个
10
6.84
2.88

4.104
4.446
416.175
C8-375
闸阀Z15T一10型DN32
个
10
8.55
4.11

5.13
5.5575
C8-234
支架
100kg
0.7
265.05
135.90
578.26
159.03
172.2825
917.37
