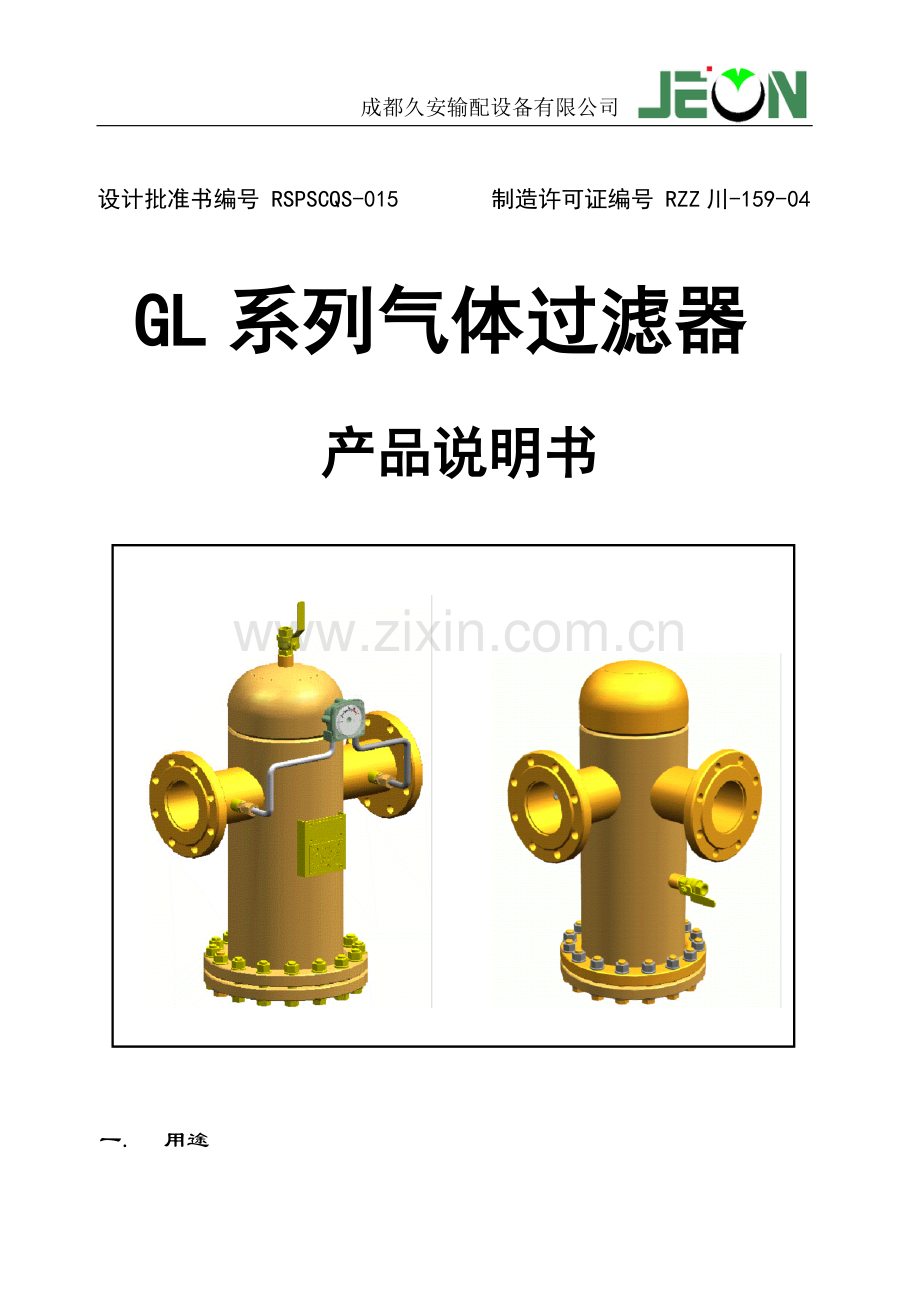

成都久安输配设备有限公司

设计批准书编号 RSPSCQS-015 制造许可证编号 RZZ川-159-04

GL系列气体过滤器

产品说明书

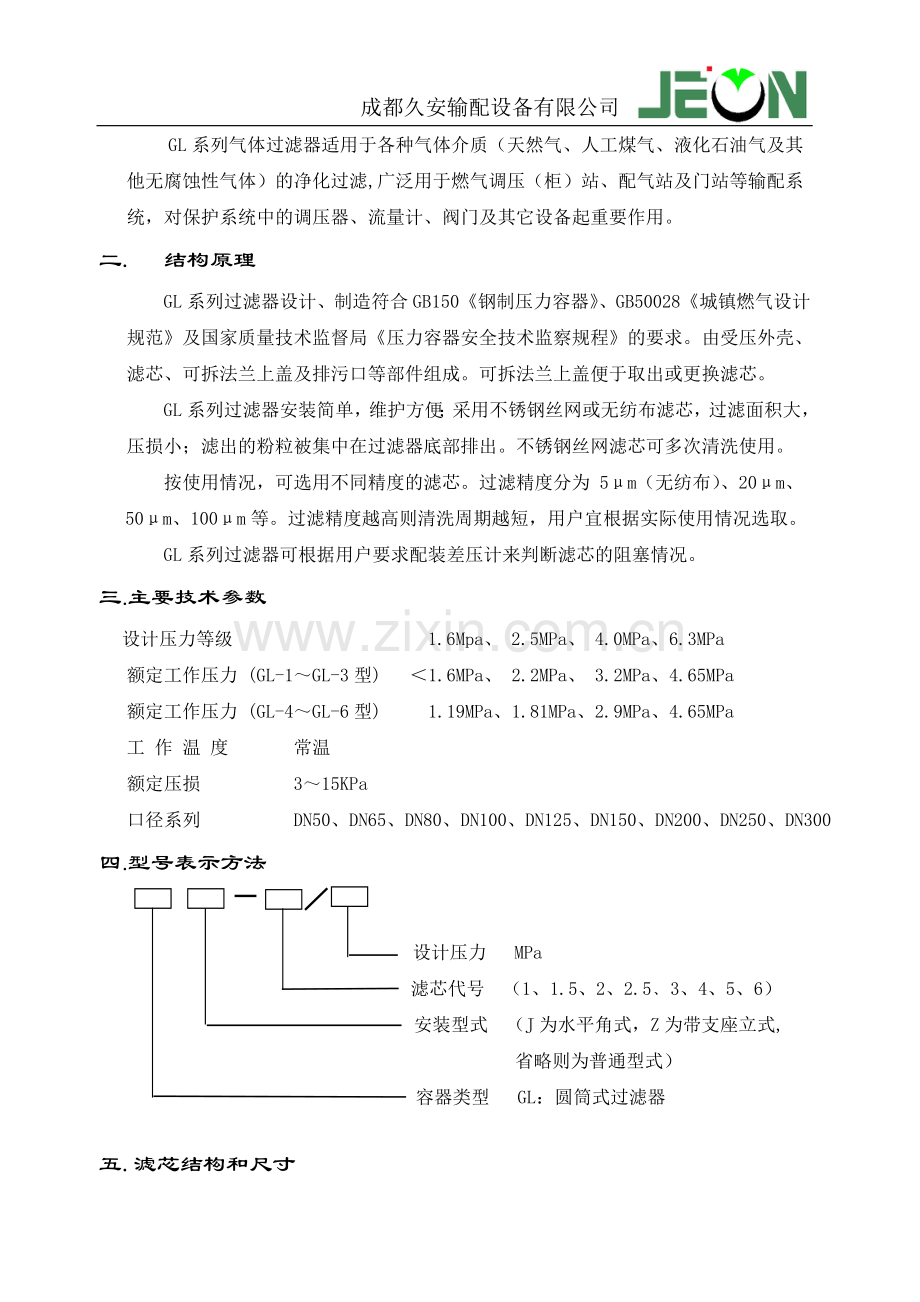

一. 用途
GL系列气体过滤器适用于各种气体介质（天然气、人工煤气、液化石油气及其
他无腐蚀性气体）的净化过滤,广泛用于燃气调压（柜）站、配气站及门站等输配系
统，对保护系统中的调压器、流量计、阀门及其它设备起重要作用。
二. 结构原理
GL系列过滤器设计、制造符合GB150《钢制压力容器》、GB50028《城镇燃气设计规范》及国家质量技术监督局《压力容器安全技术监察规程》的要求。由受压外壳、滤芯、可拆法兰上盖及排污口等部件组成。可拆法兰上盖便于取出或更换滤芯。
GL系列过滤器安装简单，维护方便；采用不锈钢丝网或无纺布滤芯，过滤面积大，压损小；滤出的粉粒被集中在过滤器底部排出。不锈钢丝网滤芯可多次清洗使用。
按使用情况，可选用不同精度的滤芯。过滤精度分为 5μm（无纺布）、20μm、
50μm、100μm等。过滤精度越高则清洗周期越短，用户宜根据实际使用情况选取。
GL系列过滤器可根据用户要求配装差压计来判断滤芯的阻塞情况。
三.主要技术参数
设计压力等级 1.6Mpa、 2.5MPa、 4.0MPa、6.3MPa
额定工作压力 (GL-1～GL-3型) ＜1.6MPa、 2.2MPa、 3.2MPa、4.65MPa
额定工作压力 (GL-4～GL-6型) 1.19MPa、1.81MPa、2.9MPa、4.65MPa
工 作 温 度 常温
额定压损 3～15KPa
口径系列 DN50、DN65、DN80、DN100、DN125、DN150、DN200、DN250、DN300
四.型号表示方法

设计压力 MPa
滤芯代号 （1、1.5、2、2.5﹑3、4、5、6）
安装型式 （J为水平角式，Z为带支座立式,
省略则为普通型式）
容器类型 GL：圆筒式过滤器

五.滤芯结构和尺寸
滤芯
代号
过滤面积
m2
ØA
mm
ØB
mm
L
mm
C
mm
G1
0.125
95
50
165
5
G1.5
0.23
120
69
210
5
G2
0.47
165
86
270
5
G2.5
0.725
200
110
283
5
G3
0.95
252
138
320
5
G4
1.45
299
186
415
5
G5
2.3
390
246
470
5
G6
4.2
475
320
625
5

六.主要结构形式及尺寸

（ 图1 ） （ 图2 ）
GL（普通型式） GLJ（水平角式）

表1: GL(GLJ)型过滤器主要结构尺寸 （图1、图2 ）
型 号
DN
L1
L2*
D
H
A
P
F
滤芯
GL-1
50
350
175
133
197/167
460/430
G1/2″
G3/8″
G1
GL-1.3*
65
400
200
159
198/168
465/435
G1/2″
G3/8″
G1
GL-1.5
80
450
225
159
207/177
540/510
G1/2″
G3/8″
G1.5
GL-2
100
500
250
219
236/206
643/613
G1/2″
G3/8″
G2
GL-2.5*
125
550
275
273
276/246
715/685
G1″
G3/8″
G2.5
GL-3
150
600
300
325
284/254
780/750
G1″
G3/8″
G3
GL-4
200
800
400
450
447/417
1110
G1″
G3/8″
G4
表2: GLZ型过滤器主要结构尺寸 （图3）
型 号
DN
L1
D
A
P
F
h
L
d
Φ
滤芯
GL-2.5*
125
550
273
920
DN40
G3/8″
490

326
20
G2.5
GL-3
150
600
325
990
DN40
G3/8″
500

376
20
G3
GL-4
200
800
450
1365
DN50
G3/8″
700
1680
520
24
G4
GL-5
250
1000
600

DN80
G3/8″
850
2100
690
24
G5
GL-6
300
1100
650

DN80
G3/8″
900
2380
740
24
G6

注： 1. 表中结构尺寸为PN=1.6MPa压力级；对于PN=2.5～6.3MPa，表中L1、A、L有所增加。
2. 表中型号GL-4以上公称直径D为内直径。
3. GL型过滤器按安装型式分为普通型式、水平角式、带支座立式，用户可按需要
选用。
4. 订购PN4.0MPa及以上级别的过滤器，用户须注明进、出口法兰密封面型式。
5. 使用在寒冷地区的过滤器，其安装、使用部门应对过滤器采取妥善的保温或伴
热措施，以保证设备操作温度 > 0°C,避免系统产生冰堵。
6. 带*号的过滤器为非优选系列。
7. 各型过滤器尺寸以竣工图为准。
8. 以上数据随产品改进有所变化，恕不另行通知。

七.使用与维护
1． GL系列过滤器选型按流量表，进出口两端的压损通常为3～15KPa。
2． 过滤器投入运行时，应缓慢开启进出口两端的阀门，以免瞬间压降过大损伤滤芯。
3． 过滤器运行压力不允许超过额定工作压力。
4． 滤芯积尘后运行阻力增大，观察过滤器的差压计可判断滤芯的积尘情况。滤芯可
使用到压差为0.1MPa时不会损坏。为使过滤器安全、高效运行，压差最高达到50-70KPa
（0.05-0.07MPa）时应取出滤芯清洗,待滤芯干燥后再装入过滤器。正常使用情况下，不
锈钢丝网滤芯可多次清洗使用；若损坏则更换滤芯。
5． 滤芯的清洗周期取决于气体的含尘浓度。对城镇燃气而言，一般半年左右清洗一
次。建议至少每周应打开过滤器底部排污阀排污一次。（排污至水池或地沟）
6． 当气体中夹带有硫化铁粉末时，在打开过滤器端盖时要立即喷水润湿滤筒，以免
硫化铁粉末遇空气发热引起燃烧。
八.关于允许压损
允许压损是指使用中的滤芯在一定流量下产生的压力降，该项指标实际上规定了滤芯可以承受的外压。允许压损可由压差表测得。
九.过滤器流量表（天然气Nm3/h）
Δp—压损 （KPa）
P1 —进口压力（MPa）
P1
Δp
GL-1（DN50）

1
2.5
5
7.5
10
15
25
50
0.05
160
250
320
350
—
—
—
—
0.1
180
300
420
450
—
—
—
—
0.2
220
480
520
600
680
—
—
—
0.5
350
650
750
900
1000
1200
—
—
1.0
550
750
1000
1200
1300
1600
2000
—
2.5
650
1000
1500
2400
2600
3000
4500
5000
4.0
—
—
—
—
—
—
6000
7000
GL-1.3（DN65）
P1 Δp
1
2.5
5
7.5
10
15
25
50
0.05
220
350
450
500
—
—
—
—
0.1
300
450
520
600
—
—
—
—
0.2
350
500
600
700
750
—
—
—
0.5
450
700
1100
1500
1800
2200
—
—
1.0
750
1100
1800
2200
2500
2800
3500
—
2.5
1300
1800
2500
3000
3500
4000
4800
5200
4.0
—
—
—
—
—
—
6500
7500
GL-1.5（DN80）
P1 Δp
1
2.5
5
7.5
10
15
25
50
0.05
300
500
700
720
—
—
—
—
0.1
380
600
800
850
—
—
—
—
0.2
480
700
900
1100
1300
—
—
—
0.5
600
900
1300
1550
1750
2100
—
—
1.0
850
1100
1800
2150
2450
3000
3600
—
2.5
1000
1500
2500
3200
4000
5000
6000
7000
4.0
—
—
—
—
—
—
7500
8000
GL-2（DN100）
P1 Δp
1
2.5
5
7.5
10
15
25
50
0.05
450
650
800
900
—
—
—
—
0.1
500
750
900
1100
—
—
—
—
0.2
600
1000
1300
1500
1700
—
—
—
0.5
800
1300
2200
3100
3600
4100
—
—
1.0
1100
1600
3000
3500
4800
5500
7500
—
2.5
1600
2500
3300
4300
5000
6500
10000
12500
4.0
—
—
—
—
—
—
13000
15000

GL-P1
Δp
P1
Δp
2.5（DN125）

1
2.5
5
7.5
10
15
25
50
0.05
900
1200
1800
1900
—
—
—
—
0.1
1000
1500
2500
2600
—
—
—
—
0.2
1250
2000
2600
2900
3200
—
—
—
0.5
1500
2200
3500
5000
5500
6000
—
—
1.0
2200
3200
5000
6000
7000
8000
8500
—
2.5
2500
4500
6500
7500
8500
11000
14000
16000
4.0
—
—
—
—
—
—
15500
18000
GL-P1
Δp
3（DN150）

1
2.5
5
7.5
10
15
25
50
0.05
1500
2500
2800
3000
—
—
—
—
0.1
1800
3000
3600
3700
—
—
—
—
0.2
2400
3800
4400
4700
5000
—
—
—
0.5
2900
4200
7000
8500
9500
10000
—
—
1.0
3500
5100
7400
9500
11000
14000
17000
—
2.5
5000
7500
10000
13000
16000
20000
23000
25000
4.0
—
—
—
—
—
—
30000
33000

P1
Δp
GL-P1
Δp
4（DN200）

1
2.5
5
7.5
10
15
25
50
0.05
2200
3300
4500
4600
—
—
—
—
0.1
2500
4000
5500
6000
—
—
—
—
0.2
3000
5000
7000
9000
9500
—
—
—
0.5
4500
7000
10000
12500
15000
17500
—
—
1.0
6500
10000
15000
18000
20000
22000
30000
—
2.5
9000
14000
20000
25000
30000
35000
40000
50000
4.0
—
—
—
—
—
—
60000
70000

GL-P1
Δp
P1
Δp
5（DN250）

1
2.5
5
7.5
10
15
25
50
0.05
3500
5500
7000
7500
—
—
—
—
0.1
3750
7000
9000
9000
—
—
—
—
0.2
6000
8500
12500
14000
15000
—
—
—
0.5
8500
13000
17500
21000
25000
28000
—
—
1.0
12000
18000
25000
31000
35000
40000
50000
—
2.5
16000
24000
35000
40000
50000
55000
65000
70000
4.0
—
—
—
—
—
—
80000
90000

GL-P1
Δp
P1
Δp
6（DN300）

1
2.5
5
7.5
10
15
25
50
0.05
6000
9000
11000
11500
—
—
—
—
0.1
7000
10000
14000
15000
—
—
—
—
0.2
8000
13000
19000
22000
23000
—
—
—
0.5
13500
20000
25000
30000
35000
42000
—
—
1.0
19000
28000
42000
48000
50000
60000
80000
—
2.5
22000
35000
50000
62000
70000
85000
90000
110000
4.0
—
—
—
—
—
—
110000
150000
