脚手架施工方案
一、编制根据
1. 施工组织设计
2. 脚手架搭设人员必须是通过按现行国标《特种作业人员安全技术考核管理规定》（GB5306—）考核合格的专业施工人员。
3. 根据《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130—）进行计算。确定并绘制脚手架搭设施工方案图及设计计算简图。确定脚手架钢管，扣件，脚手板及连墙件材料。确定脚手架基本构造尺寸，搭设高度及基础处理方案。
二、工程概况
1. 本工程为四-五层的砖混构造房屋，建筑面积54000㎡。底层为车库，车库层高为2.19m，其他各层均为2.8m，总沿高为18.29m。
2. 本工程外脚手架采用双管落地钢管脚手架
三、施工准备
1. 人员准备。施工操作人员除进行必须的入场教育外，还应按《特种作业人员安全管理措施》的规定执行，在施工前对操作者做好书面技术交底。
2. 材料准备。多种材料进场采购均应符合安全有关规定。
四、施工布署

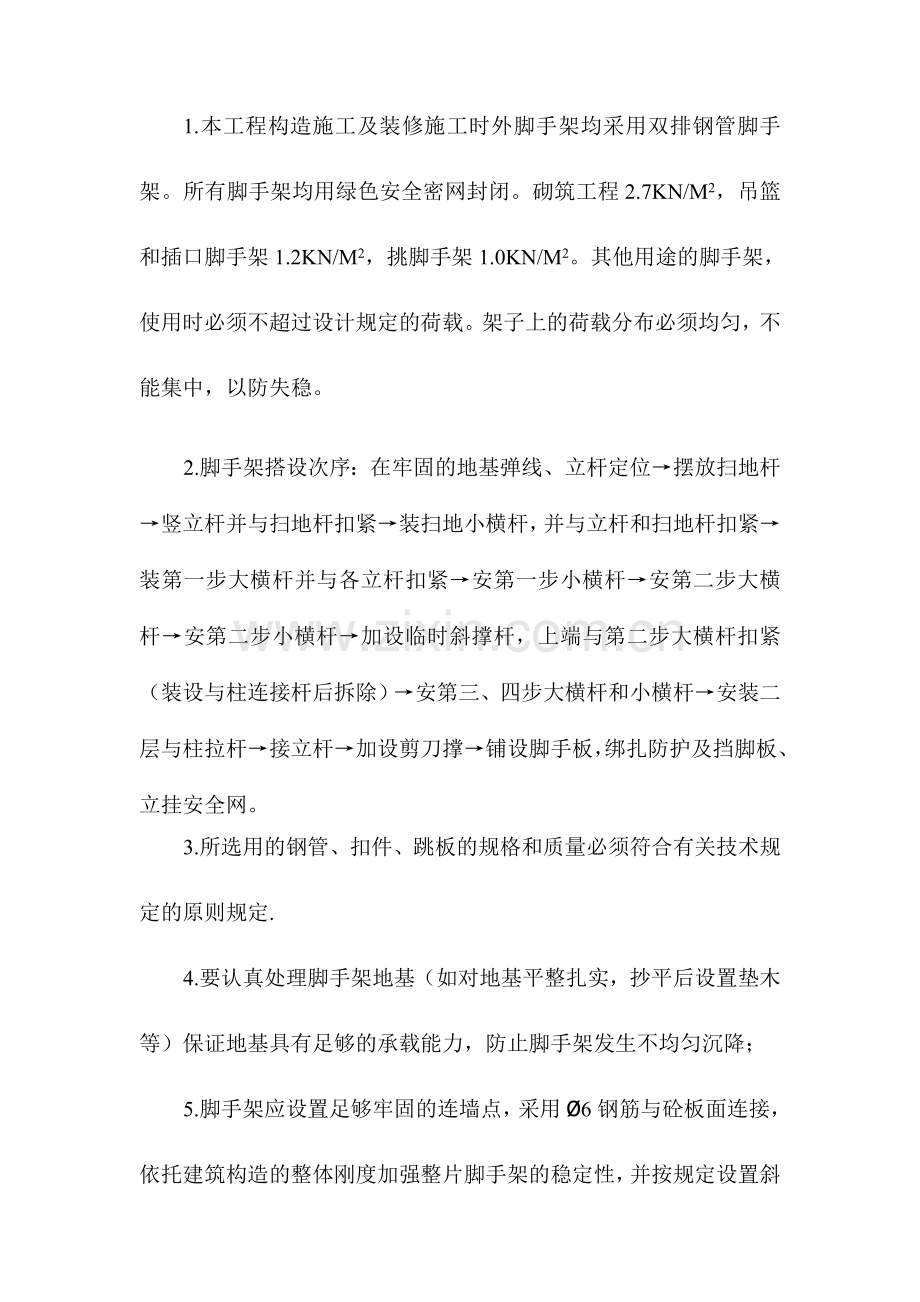

1.本工程构造施工及装修施工时外脚手架均采用双排钢管脚手架。所有脚手架均用绿色安全密网封闭。砌筑工程2.7KN/M2，吊篮和插口脚手架1.2KN/M2，挑脚手架1.0KN/M2。其他用途的脚手架，使用时必须不超过设计规定的荷载。架子上的荷载分布必须均匀，不能集中，以防失稳。
2.脚手架搭设次序：在牢固的地基弹线、立杆定位→摆放扫地杆→竖立杆并与扫地杆扣紧→装扫地小横杆，并与立杆和扫地杆扣紧→装第一步大横杆并与各立杆扣紧→安第一步小横杆→安第二步大横杆→安第二步小横杆→加设临时斜撑杆，上端与第二步大横杆扣紧（装设与柱连接杆后拆除）→安第三、四步大横杆和小横杆→安装二层与柱拉杆→接立杆→加设剪刀撑→铺设脚手板，绑扎防护及挡脚板、立挂安全网。
3.所选用的钢管、扣件、跳板的规格和质量必须符合有关技术规定的原则规定.
4.要认真处理脚手架地基（如对地基平整扎实，抄平后设置垫木等）保证地基具有足够的承载能力，防止脚手架发生不均匀沉降；
5.脚手架应设置足够牢固的连墙点，采用Ø6钢筋与砼板面连接，依托建筑构造的整体刚度加强整片脚手架的稳定性，并按规定设置斜撑杆、剪刀撑及扫地杆；
6.脚手板要铺满、铺平、不得有探头板，钢脚手架板必须与小横杆绑住，作业层的外侧面应设档脚板。
7.脚手架作业层的下方应绑水平兜网；
8.脚手架必须有良好的避雷接地装置；
9.六级以上大风、大雾、大雨或大雪天气应暂停在脚手架作业；大风或大雨后应对脚手架进行全面的检查；
10.脚手架在合适部位设置上下人员用斜道，斜道上应设防滑条，斜道两侧应搭设防护拦杆并设置挡脚板与封闭的安全立网；
11.现浇楼层柱梁板施工，应搭设足够的脚手架以保证工人安全操作。
12.所有架子的搭设、升降、拆除必须由通过专业培训的持证人员进行。
13.脚手架应采用容许应力计算，安全系数一般不不不小于3.30米以上脚手架安全系数不不不小于4。
14.脚手架必须保持垂直不变形。立杆垂直偏差不不小于架高的1/400，大、小横杆的容许挠度，不不小于杆件长度的1/150。
15.一般脚手架必须按脚手架安全技术操作规程搭设，本工程所用脚手架，必须有设计、有计算、有详图、有搭设方案、有上一级技术负责人审批，然后才能搭设。
16.对于危险性大并且特殊的吊、挑、挂、插口、堆料等架子，也必须通过设计和审批，编制单独安全技术措施，才能搭设。
17.一般、高大的和特殊的脚手架，搭设后必须通过有关人员检查验收签字认定合格后才能投入使用。吊架子还要通过荷载试验后才能使用。
18.把住架子使用的“十二道关”，即：人员关、材质关、尺寸关、地基关、防护关、铺板关、稳定关、承重关、上下关、雷电关、挑剔关、检查关。
五、有关的技术规定
1. 脚手架的搭设总体规定
（1）脚手架要有足够的稳定性，不发生变形、倾斜或摇摆现象，保证施工人员人身安全。
（2）脚手架板道上要有足够的面积，满足工人操作、对放材料和运送的规定。
（3）脚手架的各部分材料要有足够的强度，应能安全的承受上部的施工荷载和自重。施工荷载包括人员自重、工具设备的重量和所容许堆放材料的总重量。
（4）脚手架属于周转性反复使用的临时设施，规定构造简朴，装拆以便，损耗小。
2. 内外竖管的搭设规定 横距离1.0m，内竖管距离墙、柱300mm，小横杆离开墙面200mm，外口一端出头150mm-200mm，步距离1.8米。脚手架必须设置纵、横向扫地杆，纵向扫地杆应采用直角扣件固定在距底座上皮不不小于200mm出的立杆上。横向扫地杆亦应采用直角扣件固定在仅靠纵向扫地杆下方的立杆上。当立杆基础不在同一高度上时，必须将高出的纵向扫地杆向地处延长两跨与立杆固定，高下差不应不小于1m，靠边坡上方的立杆轴线到边坡的距离不应不不小于500mm。
3. 扣件安装规定：
1)扣件规格必须与钢管外径相似
2) 应从底层第一步纵向水平处开始设置，当该处设置有困难时，应采用其他可靠措施固定。
3)宜优先采用菱形布置，也可采用方形、矩形布置，本工程优先采用矩形布置。
4. 立杆的搭设规定 立杆接长除顶层顶步可采用搭接处，其他各层步接头必须采用对接扣件连接，对接、搭接应符合下列规定：
（1）立杆上的对接扣件应交错布置，两根相邻立杆的接头不应设置在同步内，同步内隔一根立杆的两个相隔接头在高度方向错开的距离不适宜不不小于500mm，各接头中心至主节点的距离不适宜不小于步距的1/3.
（2）搭接长度不不不小于1m，应采用不少于2个旋转扣件固定，端部扣件盖板边缘至杆端距离不应不不小于100mm。
5.首层及顶层钢管脚手架搭设
1） 钢管采用外径48mm，壁厚3.5mm的焊接钢管，钢管材质使用力学性能适中的Q235钢，其材质应符合《碳素构造钢》(GB700-88)的对应规定。用于立杆、大横杆、剪刀撑和斜杆的钢管长度为4～6m(这样的长度一般重25kg以内，适合人工操作)。用于小横杆的钢管长度为1.5～2.0m，以适应脚手架宽的需要。
2） 钢管件严禁使用有明显变形、裂纹和严重锈蚀的钢管。
3） 脚手架表面应刷成明黄色，操作层踢脚板刷成黄黑油漆。
4） 应使用与钢管管径相配合的、符合我国现行原则的可锻铸铁扣件。严禁使用加工不合格、锈蚀和有裂纹的扣件。
5） 脚手板采用50mm厚木质脚手板,长2.0m,自重不超过50kg。
6） 垫木采用150×150×50厚木板。
6. 构造规定
1) 首层双排脚手架搭设高度为6.5米，由大小横杆、竖向立杆、安全栏杆、斜杆、挡脚板、剪刀撑等构成，采用明黄色ф48x3.5钢管，并用扣件连接成整体。
2) 立杆间距1500，步距1500，排距800，小横杆间距1500，立杆下端须设垫木）；斜杆搭设角度为450～600。
3) 立杆6米+2米钢管（或5+3米），大横杆采用4米和6米钢管，间隔使用，使里外、左右立杆的接头错开不在同一跨内。
4) 小横杆采用1500mm钢管。用十字扣件与大横杆连接，靠近立杆的小横杆可紧固于立杆上，小横杆靠墙一端离墙面200mm，在操作层脚手层脚手板对接处设两排小横杆，两小横杆间距不不小于300mm，操作层上满铺竹脚手板。
5) 首层脚手架在架子顶部用钢管与建筑物阳台栏板做刚性连接；屋顶设备层脚手架在架子顶部和每层窗户处用钢管与建筑物做刚性连接。连接点垂直距离须不不小于4米，水平距离须不不小于6米。
6) 剪刀撑须从脚手架纵向两端处开始搭设。
7) 剪刀撑与水平面的夹角为45°～60°。
8) 剪刀撑钢管搭接长度不不不小于600，搭接处至少三道扣件。
9) 脚手架须沿建筑物四面满搭，外排架内侧满挂密目网，密目网用8#铅丝与架子绑牢。
10) 脚手架各杆件相交伸出的端头均应不小于100，以防杆件滑脱。
11) 脚手架使用荷载不得超过200kg/m2。
12) 首层入口处搭设护头棚，宽4米，高4.2米，长6米。护头棚上铺双层250×3000×35竹笆板。
六、脚手架的搭设安全注意事项
1) 搭设场地应平整，立杆下面需垫木垫板。
2) 在搭设之前，必须对进场的脚手架钢管配件进行严格的检查，严禁使用规格和质量不合格的杆配件。所有架子工必须持证上岗。
3) 脚手架的搭设作业，必须严格按照如下规定程序进行：
A 按施工设计放线、铺垫板、设置底座或标定立杆位置。
B 周围脚手架应从一种角部开始并向两边延伸交圈搭设。
C 应按定位依次竖起立杆，将立杆与纵、横向扫地杆连接固定，然后装设第l步的纵向和横向平杆，随校正立杆垂直之后予以固定，并按此规定继续向上搭设。
4) 在设置第一排连墙件前，脚手架应设置斜杆；以保证构架稳定和脚手架上作业人员的安全。
5) 剪刀撑、斜杆等整体拉结杆件和连墙件应随搭设的架子升高及时设置。

连墙件扣件连接示意图

6) 脚手板或其他作业层铺板规定
A脚手板或其他铺板应铺平铺稳，绑扎固定。
B脚手板采用对接平铺时，在对接处与其下两侧支承横杆的距离 应控制在 100～200mm之间。
C脚手板采用搭设铺放时，其搭接长度不得不不小于200mm，且在搭接段的中部应设有支承横杆。铺板严禁出现端头超过支承横杆250mm以上未作固定的探头板。
D长脚手板采用纵向铺设时，其下支承横杆的间距不得不小于1.5m。纵铺脚手板应按如下规定部位与其下支承横杆绑扎固定：脚手架的两端和拐角处；沿板长方向每隔15～20m；坡道的两端；其他也许发生滑动和翘起的部位。
7) 装设连墙件或其他撑拉杆件时，应注意掌握撑拉的松紧程度，防止引起杆件和整架的明显变形。
8) 工人在架上进行搭设作业时，作业面上宜铺设必要数量的脚手板并予临时固定。工人必须戴安全帽和佩挂安全带。不得单人进行装设较重杆配件和其他易发生失衡、脱手、碰撞、滑跌等不安全的作业。
9) 在搭设中不得随意变化构架设计、减少杆配件设置和对立杆纵距作≥100mm的构架尺寸放大。确有实际状况，需要对构架作调整和变化时，应提交技术主管人员处理。
七、 脚手架搭设质量的检查验收规定：
A 脚手架的验收原则规定
l)构架构造符合前述的规定和设计规定，个别部位的尺寸变化应在容许的调整范围之内。
2)节点的连接可靠，其中扣件的拧紧程度应控制在扭力矩到达<40-60N·m。
3)钢脚手架立杆垂直度应≥1/300，且应同步控制其最大垂直偏差值：当架高<20m时为不不小于50mm；当架高＞2Om时为不不小于75mm。4)纵向钢平杆的水平偏差应≤1/250，且全架长的水平偏差值不不小于50mm。
5)作业层铺板、安全防护措施等需符合上述的规定。
B 脚手架的验收和平常检查按如下规定进行，检查合格后，方容许投入使用或继续使用：
1)搭设完毕后
2)持续使用到达6个月；
3)施工中途停止使用超过15天，在重新使用之前；
4)在遭受暴风、大雨、大雪、地震等强力原因作用之后；
5)在使用过程中，发既有明显的变形、沉降、拆除杆件和拉结以及安全隐患存在的状况时。
八、脚手架使用规定
1) 施工设备单重不得不小于100kg，使用人力在架上搬运和安装的构件的自重不得不小于250kg。
2) 在架面上设置的材料应码放整洁稳固，不影响施工操作和人员通行。严禁上架人员在架面上奔跑、退行。
3) 作业人员在架上的最大作业高度应以可进行正常操作为度，严禁在架板上加垫器物或单块脚手板以增长操作高度。
4) 在作业中，严禁随意拆除脚手架的基本构架
5) 杆件、整体性杆件、连接紧固件和连墙件,确因操作规定需要临时拆除时，必须经主管人员同意，采用对应弥补措施，并在作业完毕后，及时予以恢复。
6) 工人在架上作业中，应注意自我安全保护和他人的安全，防止发生碰撞、闪失和落物。严禁在架上戏闹和坐在栏杆上等不安全处休息。
7) 人员上下脚手架必须走设安全防护的出入通(梯)道，严禁攀援脚手架上下。
8) 每班工人上架作业时，应先行检查有无影响安全作业的问题存在，在排除和处理后方许开始作业。在作业中发既有不安全的状况和迹象时，应立即停止作业进行检查，处理后来才能恢复正常作业；发既有异常和危险状况时，应立即告知所有架上人员撤离。
9) 在每步架的作业完毕之后，必须将架上剩余材料物品移至上(下)步架或室内；每日收工前应清理架面，将架面上的材料物品堆放整洁，垃圾清运出去；在作业期间，应及时清理落入安全网内的材料和物品。在任何状况下，严禁自架上向下抛掷材料物品和倾倒垃圾。
九、 脚手架的拆除规定
1) 脚手架的拆除作业应按确定的拆除程序进行。
2) 连墙件应在位于其上的所有可拆杆件都拆除之后才能拆除。
3) 在拆除过程中，凡已松开连接的杆配件应及时拆除运走，防止误扶和误靠已松脱连接的杆件。
4) 拆下的杆配件应以安全的方式运出和吊下，严禁向下抛掷。
5) 在拆除过程中，应作好配合、协调动作，严禁单人进行拆除较重杆件等危险性的作业。
6)外脚手拆除现场必须设置警戒区域,张挂醒目的警戒标志.警戒区域内严禁非操作人员通行或停留,并专人看护,地面监护人员必须履行职责,坚守岗位.
7)仔细检查吊运机械包括索具与否安全可靠,吊运机械不容许搭设在脚手架上,应另立设置.
8)如遇大风、雨等特殊气候,不应进行脚手架的拆除,同步夜间不应实行拆除作业.
9)所有高处作业人员,应严格按高处作业规定执行和遵守安全纪律和拆除工艺规定.
10)拆除人员进入岗位后来,首先进行检查,加固松动部位,清除各层内遗留的材料,物件及垃圾块,所有清理物应安全输送至地面,严禁高处抛掷.
11)按搭设的反程序进行拆除,即安全网→竖挡笆→垫铺笆→防护栏杆→搁斜拉杆→大横杆→小横杆→立杆.
12)不容许分立面拆除或上、下二步同步拆除(踏步式),认真做好一步一清,一杆一清.
13)所有连墙杆、斜拉杆、隔排措施、登高措施必须随脚手架拆除同步进行下降,不准许先行拆除.
14)所有杆件和扣件,在拆除时应分离,不容许杆件上附着扣件输送至地面,或两杆同步拆下输送到地面.
15)拆除东立面、西立面、北立面用人工传到地面,并与负责人分段管理,分片包干,做到万无一失.
16)当日竣工后,应仔细检查岗位周围状况,如发现留有隐患的部位,应及时进行修复或继续完毕至一种程序、一种部位的结束,方可撤离岗位.
17)输送至地面的杆件、扣物等物件,应按类堆放整洁.
十、 施工中要注意的几种问题：
为了保证施工的正常进行，保证施工过程中的安全可靠，除在施工过程中加强检查外还应做到：
（1） 每层清理一次垃圾，保持脚手架施工中畅通无阻，脚手架严禁超载。
（2） 常常检查竹笆连接点，要保证立杆垂直，每张竹笆要在四角用16#铁丝双股双道与脚手架大横杆扎牢，安全网在第三排横杆以上挂满，四面应扎牢。脚手架应满铺、铺稳、离开墙面120-150mm。自顶层作业层的脚手板往下计，宜每隔1.8m满铺一层脚手板。
（3） 每排设置防护栏杆。
（4） 严禁在脚手架上吸烟，打架闹事，电焊焊接时必须做好防火防护。
（5） 脚手架的接地采用用不不不小于6mm的圆钢与脚手架立管焊接再接至在建房屋的避雷接地扁铁上。
（6） 脚手架搭设完后应组织有关部门验收，验收合格后方可使用。
十一、安全、技术措施
在架子搭设前，施工员必须写好书面安全交底，班组必须严格按操作规定和技术安全交底施工。操作者要坚持多种工人操作证上岗。
架子工作业时，必须带安全帽系安全带，所有材料应堆放整洁平整，工具放入工具袋内，上下传递物体不得抛掷。
搭设脚手架材料规格必须符合规定，材料不得有变形、腐蚀。
大风、雨雪后，应对脚手架进行严格检查，发现立杆沉陷悬空、连接点松动、架子倾斜等状况应及时处理，检查合格后方可使用。
在脚手架的四面设置避雷措施，接地电阻不不小于4欧姆，通过架子的电线要严格检查，不得有裸露。
卸荷点及架子的部分钢丝绳要使用Ø18.5钢丝绳，吊钩为Ø25钢筋锚入混凝土中，卸荷揽风绳需将立杆及大横杆一并拉平使架子整体受力。
验收后的架子任何人不得私自修改，如做局部修改时经有关部门同意（施工负责人）签字后，由架子工进行。
十二、总述
脚手架施工必须严格按照《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130—）的规定执行，并亲密配合砌体等工程的施工进度，保证工程顺利进行。
