2024年公路试验检测员考试试题.doc

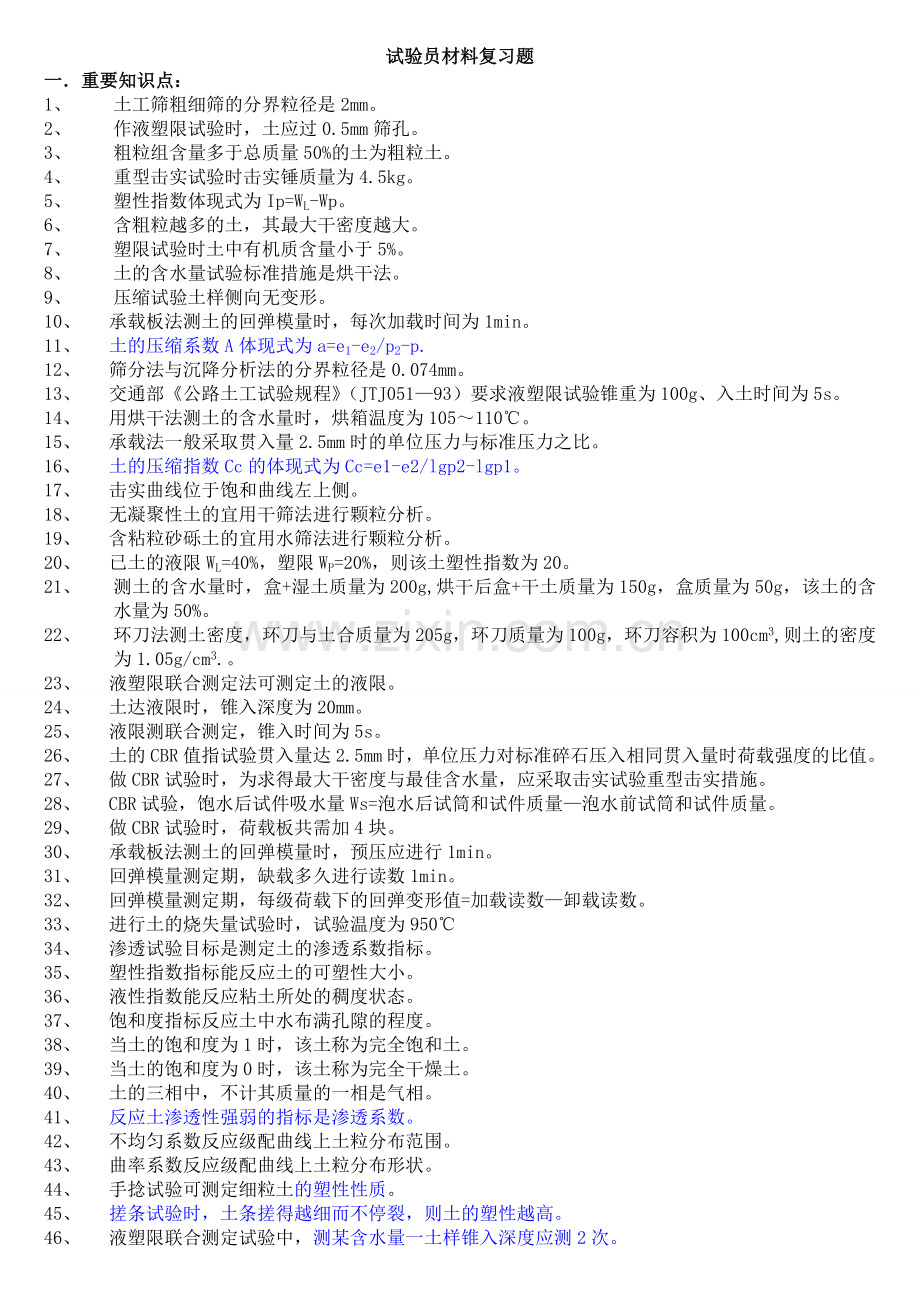

试验员材料复习题
一．重要知识点：
1、 土工筛粗细筛的分界粒径是2mm。
2、 作液塑限试验时，土应过0.5mm筛孔。
3、 粗粒组含量多于总质量50%的土为粗粒土。
4、 重型击实试验时击实锤质量为4.5kg。
5、 塑性指数体现式为Ip=WL-Wp。
6、 含粗粒越多的土，其最大干密度越大。
7、 塑限试验时土中有机质含量小于5%。
8、 土的含水量试验标准措施是烘干法。
9、 压缩试验土样侧向无变形。
10、 承载板法测土的回弹模量时，每次加载时间为1min。
11、 土的压缩系数A体现式为a=e1-e2/p2-p.
12、 筛分法与沉降分析法的分界粒径是0.074mm。
13、 交通部《公路土工试验规程》（JTJ051—93）要求液塑限试验锥重为100g、入土时间为5s。
14、 用烘干法测土的含水量时，烘箱温度为105～110℃。
15、 承载法一般采取贯入量2.5mm时的单位压力与标准压力之比。
16、 土的压缩指数Cc的体现式为Cc=e1-e2/lgp2-lgp1。
17、 击实曲线位于饱和曲线左上侧。
18、 无凝聚性土的宜用干筛法进行颗粒分析。
19、 含粘粒砂砾土的宜用水筛法进行颗粒分析。
20、 已土的液限WL=40%，塑限WP=20%，则该土塑性指数为20。
21、 测土的含水量时，盒+湿土质量为200g,烘干后盒+干土质量为150g，盒质量为50g，该土的含水量为50%。
22、 环刀法测土密度，环刀与土合质量为205g，环刀质量为100g，环刀容积为100cm3,则土的密度为1.05g/cm3.。
23、 液塑限联合测定法可测定土的液限。
24、 土达液限时，锥入深度为20mm。
25、 液限测联合测定，锥入时间为5s。
26、 土的CBR值指试验贯入量达2.5mm时，单位压力对标准碎石压入相同贯入量时荷载强度的比值。
27、 做CBR试验时，为求得最大干密度与最佳含水量，应采取击实试验重型击实措施。
28、 CBR试验，饱水后试件吸水量Ws=泡水后试筒和试件质量—泡水前试筒和试件质量。
29、 做CBR试验时，荷载板共需加4块。
30、 承载板法测土的回弹模量时，预压应进行1min。
31、 回弹模量测定期，缺载多久进行读数1min。
32、 回弹模量测定期，每级荷载下的回弹变形值=加载读数—卸载读数。
33、 进行土的烧失量试验时，试验温度为950℃
34、 渗透试验目标是测定土的渗透系数指标。
35、 塑性指数指标能反应土的可塑性大小。
36、 液性指数能反应粘土所处的稠度状态。
37、 饱和度指标反应土中水布满孔隙的程度。
38、 当土的饱和度为1时，该土称为完全饱和土。
39、 当土的饱和度为0时，该土称为完全干燥土。
40、 土的三相中，不计其质量的一相是气相。
41、 反应土渗透性强弱的指标是渗透系数。
42、 不均匀系数反应级配曲线上土粒分布范围。
43、 曲率系数反应级配曲线上土粒分布形状。
44、 手捻试验可测定细粒土的塑性性质。
45、 搓条试验时，土条搓得越细而不停裂，则土的塑性越高。
46、 液塑限联合测定试验中，测某含水量一土样锥入深度应测2次。

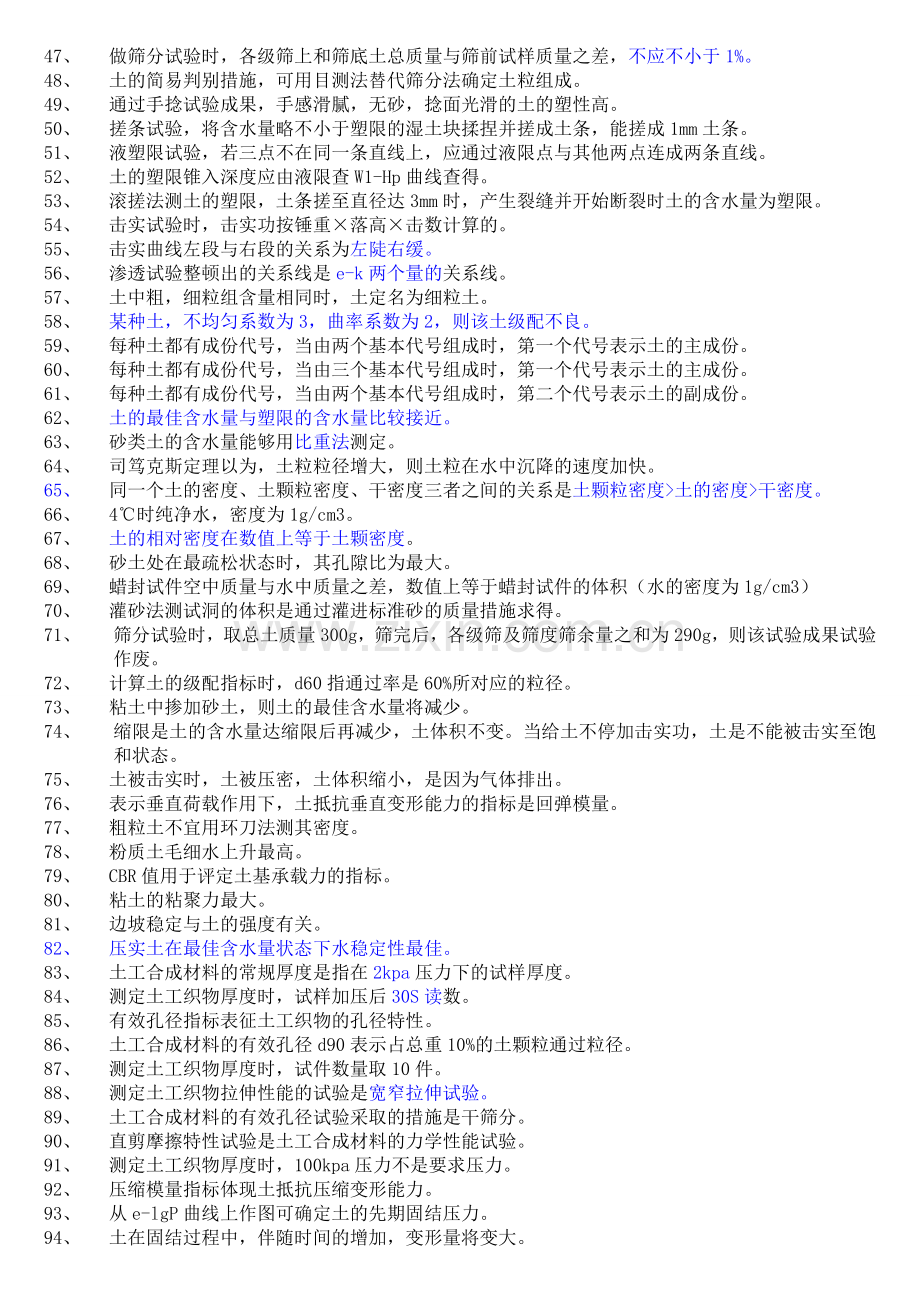

47、 做筛分试验时，各级筛上和筛底土总质量与筛前试样质量之差，不应不小于1%。
48、 土的简易判别措施，可用目测法替代筛分法确定土粒组成。
49、 通过手捻试验成果，手感滑腻，无砂，捻面光滑的土的塑性高。
50、 搓条试验，将含水量略不小于塑限的湿土块揉捏并搓成土条，能搓成1mm土条。
51、 液塑限试验，若三点不在同一条直线上，应通过液限点与其他两点连成两条直线。
52、 土的塑限锥入深度应由液限查W1-Hp曲线查得。
53、 滚搓法测土的塑限，土条搓至直径达3mm时，产生裂缝并开始断裂时土的含水量为塑限。
54、 击实试验时，击实功按锤重×落高×击数计算的。
55、 击实曲线左段与右段的关系为左陡右缓。
56、 渗透试验整顿出的关系线是e-k两个量的关系线。
57、 土中粗，细粒组含量相同时，土定名为细粒土。
58、 某种土，不均匀系数为3，曲率系数为2，则该土级配不良。
59、 每种土都有成份代号，当由两个基本代号组成时，第一个代号表示土的主成份。
60、 每种土都有成份代号，当由三个基本代号组成时，第一个代号表示土的主成份。
61、 每种土都有成份代号，当由两个基本代号组成时，第二个代号表示土的副成份。
62、 土的最佳含水量与塑限的含水量比较接近。
63、 砂类土的含水量能够用比重法测定。
64、 司笃克斯定理以为，土粒粒径增大，则土粒在水中沉降的速度加快。
65、 同一个土的密度、土颗粒密度、干密度三者之间的关系是土颗粒密度>土的密度>干密度。
66、 4℃时纯净水，密度为1g/cm3。
67、 土的相对密度在数值上等于土颗密度。
68、 砂土处在最疏松状态时，其孔隙比为最大。
69、 蜡封试件空中质量与水中质量之差，数值上等于蜡封试件的体积（水的密度为1g/cm3）
70、 灌砂法测试洞的体积是通过灌进标准砂的质量措施求得。
71、 筛分试验时，取总土质量300g，筛完后，各级筛及筛度筛余量之和为290g，则该试验成果试验作废。
72、 计算土的级配指标时，d60指通过率是60%所对应的粒径。
73、 粘土中掺加砂土，则土的最佳含水量将减少。
74、 缩限是土的含水量达缩限后再减少，土体积不变。当给土不停加击实功，土是不能被击实至饱和状态。
75、 土被击实时，土被压密，土体积缩小，是因为气体排出。
76、 表示垂直荷载作用下，土抵抗垂直变形能力的指标是回弹模量。
77、 粗粒土不宜用环刀法测其密度。
78、 粉质土毛细水上升最高。
79、 CBR值用于评定土基承载力的指标。
80、 粘土的粘聚力最大。
81、 边坡稳定与土的强度有关。
82、 压实土在最佳含水量状态下水稳定性最佳。
83、 土工合成材料的常规厚度是指在2kpa压力下的试样厚度。
84、 测定土工织物厚度时，试样加压后30S读数。
85、 有效孔径指标表征土工织物的孔径特性。
86、 土工合成材料的有效孔径d90表示占总重10%的土颗粒通过粒径。
87、 测定土工织物厚度时，试件数量取10件。
88、 测定土工织物拉伸性能的试验是宽窄拉伸试验。
89、 土工合成材料的有效孔径试验采取的措施是干筛分。
90、 直剪摩擦特性试验是土工合成材料的力学性能试验。
91、 测定土工织物厚度时，100kpa压力不是要求压力。
92、 压缩模量指标体现土抵抗压缩变形能力。
93、 从e-lgP曲线上作图可确定土的先期固结压力。
94、 土在固结过程中，伴随时间的增加，变形量将变大。
95、 土作为三相体，受到外荷载时，土颗粒负担的力为有效应力。
96、 石料的抗压力强度是以标准试件在饱水状态下，单轴受压的极限抗压强度来表示的
97、 石料单轴抗压强度试验，要求石料试件自由浸水48小时。
98、 石料抗压强度试验，施加在饱水石料试件上的应力速率应在0.5~1.0Mpa/s。
99、 公路工程用石料抗冻性一般要求其耐冻系数不小于0.75，质量损失率小于5%，同时试件应无明显缺损（包括剥落、裂缝和边角损坏等情况）。
100、 用于洛杉矶磨耗试验的钢球，直径约48mm，质量为405~450g。
101、 石料洛杉矶磨耗试验，将称取的试样装入磨耗机的圆筒中，加入钢球12个，总量为5000g±50g。
102、 石料洛杉矶磨耗试验要求磨耗机以30—33r/min的转速转动500转后停止，取出试样。
103、 石料的磨耗率取取出后应选1.6mm的方孔筛，筛去试样中被撞击磨碎的石屑。
104、 石料的磨耗率取两次平行试验成果和算术平均值作为测定值，两次试验的误差应小于2%，否则须重做试验。
105、 石料的软化系数是石料饱水状态下的抗压强度与石料干燥状态下的抗压强度的比值。
106、 桥梁工程用石料抗压强度试验的标准试件，采取边长为70mm的立方体试件。
107、 石料的含水率是石料在105~110℃温度下烘至恒重时所失去水的质量与石料干质量的比值百分率。
108、 集料试验所需要的试样最小质量一般依照集料公称最大粒径确定。
109、 粗集料在混合料中起骨架作用。
110、 确定粗集料压碎值试验试样质量时，按大体相同的数量将试样分三层装入金属量筒中，整平后，每层用金属棒在整个层面上均匀捣实25次。
111、 粗集料的密度、表观密度、毛体积密度的大小次序为密度>表观密度>毛体积密度.
112、 采取静水天平测定粗集料表观密度的试验温度应为15~25℃，试验过程中温度波动不应超2℃。
113、 SMA沥青混合料的配合比设计的核心参数之一是VCADRC，VCADRC是采取毛体积密度、捣实密度。
114、 用游标卡尺法测量颗粒最大长度方向与最大厚度方向的尺寸之比，不小于3的颗粒为针片颗粒。
115、 规准仪适合用于测定水泥混凝土使用的4.75mm以上的粗集料针、片状颗粒含量。
116、 路用石料的强度等级是依据饱水抗压强度、磨耗率指标划分的。
117、 细度模数是采取0.15~4.75mm粒度范围的细集料的累计筛余参数计算。某粗集料经筛分试验，53mm,37.5mm筛上的通过量均匀100%，31.5mm筛上的筛余量为15%,则该粗集料的最大粒径和公称最大粒径分别为37.5mm，37.5mm。
118、 细度模数为3.0~2.3的砂为中砂。
119、 开级配沥青混凝土按连续级配标准设计，但其粒径递减系数与密级配设计标准相比较。
120、 配制混凝土用砂要求尽也许采取空隙率和总表面积均较小。
121、 I区砂宜提升砂率以配制低流性的混凝土。
122、 细度模数相同的两种砂，其级配不一定相同。
123、 一般混凝土用砂的细度模数范围一般在1.6~3.7，以其中的中砂为宜。
124、 标准筛的筛孔是按1/2递减的方式设置的。
125、 填料指粒径小于0.075mm的矿物粉未，在矿质混合料中起填充作用。
126、 同一个粗集料，测得的密度、视密度和自然堆积密度存在的关系为密度>视密度>自然堆积密度。
127、 石料的饱水率较吸水率大，而二者的计算措施相同。
128、 为确保沥青混合料的强度，在选择石料时应优先考虑碱性石料。
129、 最大密度曲线理论提出了一个理想的连续级配曲线。
130、 最大密度曲线n幂公式处理了矿质混合料在实际配制过程中的级配范围问题。
131、 细集料的筛分试应进行两次平行试验，以平行值作为测定值，如两次试所得的细度模数之差不小于0.2，应重新进行试验。
132、 采取容量瓶法测定砂的表观密度，若两次平行试成果之差值不小于0.01 g/cm3。应重新取样进行试验。
133、 矿粉的密度试验一般采取李氏比重瓶法测定。
134、 高速行驶的车辆对路面抗滑性提出了较高的要求，磨光值越高，抗滑性越好。
135、 砂岩的磨光值最高。
136、 级配是集料大小颗的搭配情况，它是影响集料空隙率的重要指标。
137、 矿粉的筛分试验应采取水洗法试验措施。
138、 测定矿粉的密度及相对密度，用于检查矿粉的质量，为沥青混凝土配合设计提供必要的参数。
139、 矿粉的密度及相对密度试验，同一试样应平行试验两次，取平均值作为试验成果，两次试验成果的差值不得不小于0.01g/cm3。
140、 粗集料表观密度试验中，将试样浸水24h，是为了消除开口孔隙的影响。
141、 集料的含泥量是指集料中粒径小于或等于0.075mm的尘屑、淤泥、粘土的含量。
142、 目前重要采取负压筛筛析试验措施检测水泥的细度。
143、 现行规程要求，采取维卡仪测定水泥标准稠度用水量，以试杆距底板的距离为6mm±1mm作为水泥净浆达成标准稠度的定标准。
144、 采取维卡仪测定水泥初凝时间，以试针距底板的距离4mm±1mm作为水泥净浆达成初凝状态的定标准。
145、 水泥现行技术标准要求硅酸盐水泥的初凝时不得早于45min。
146、 生产水泥需要加入石膏以调整水泥的凝结速度，石膏的用量必须严格控制，否则过量的石膏会导致水泥不安定性不良现象。
147、 42.5R为早强型水泥，其特点是3天的强度42.5一般型水泥高。
148、 采取雷氏夹法试验定水泥体积安定性，当两个试件煮后增加距离C-A平均值不超出5.0mm时，安定性合格：当两个试件C-A值相差超出4mm时，应重做一次试验，再如此，则以为该水泥安定性不合格。
149、 以水泥检测报告为验收依据时，水泥封存样应密封保管的时间为三个月。
150、 采取标准卡仪进行水泥标准稠度用水量试验，维卡仪滑动部分的总质量为300g±1g。
151、 水泥标准稠度用水量试验，试验室温度为20℃±2℃，相对湿度不低于50%，湿度养护箱的温度为20℃±1℃，相对湿度不低于90%。
152、 水泥胶砂强度检查措施要求，制备水泥胶砂试样的百分比为水泥：标准砂：水=450：1305：225
153、 生产水泥要将水泥熟料、部分混合料（或不加入混合材料）和适量的石膏共同磨细，加入石膏重要是为了起到缓凝作用。
154、 高湿度环境或水下环境的混凝土应优先选择矿渣水泥。
155、 C40以上混凝土应优先选择硅酸盐水泥。
156、 厚大体积混凝土不宜使用硅酸盐水泥。
157、 现行试验规程采取ISO法进行水泥胶砂强度试验。
158、 水泥胶砂抗压强度试验夹具的受压面积为40mm×40mm。
159、 水泥抗折强度以一组三个试件抗折成果的平均值为试验成果，当3个强度中有超出平均值10%的，应剔除后再取平均值作为抗折强度试验成果。
160、 水泥抗压强度以一组6个断块试件抗压强度成果的平均值为试验成果，当6个强度中有一个超出平均值10%时，应剔除后再取余5个值的平均值作为试验成果，假如5个值中再有超出平均值10%的，则该组试件无效。
161、 测定水泥3d强度，则3d龄期应从水泥加水拌和开始拌和开始算起，试件应在3d±45 min内进行强度试验。
162、 水泥28d强度应从水泥加水拌和开始算起，试件在28d±8h内必须进行强度试验。
163、 水泥采取分割法取样，对袋装水泥，每1/10编号从一袋中取最少6kg。
164、 水泥采取分割法取样，对散装水泥，每1/10编号在5min之内取最少6kg。
165、 在水泥细度试验中，试验筛的标定要求为修正系数应在0.8~1.2范围内，否则试验筛应予以裁减。
166、 测定水泥的初凝时间，当临近初凝时，应每隔5min测一次，当临近终凝时，应每隔15min测一次。
167、 用调整水量法测定水泥标准稠度用水量时，以试锥下沉28mm±2mm时，的净浆为标准稠度净浆。
168、 水泥安定性试验，调整好沸煮箱内的水位，沸煮试件应确保在30min±5min内加热水至沸腾，并恒沸3h±5min。
169、 国家标准要求：袋装水泥检查时，每批的总量应不超出200T。
170、 不掺加混合材料的硅酸盐水泥代号为P.I。
171、 水泥安定性试验有争议时，应以雷氏夹法为准。
172、 用沸煮法检查水泥体积安定性，只能检查出游离Cao的影响。
173、 确定终凝时间是为了确保施工进度。
174、 水泥胶砂试件成型环境为温度20℃±2℃，相对湿度应为50%。
175、 水泥胶砂强度试件在抗压试验时，要求以2400N/S±200N/S。
176、 坍落度试验适合用于公称最大称粒径小于31.5mm，坍落度不小于10mm的混凝土。
177、 采取贯入阻力试验措施测定混凝土的凝结时间，通过绘制贯入阻力一时间关系曲线当贯入阻入为3.5Mpa时，对应确定混凝土的初凝时间：当贯入阻力为28MPa时，对应确定混凝土的终凝时间。
178、 塑性混凝土的坍落度范围为10~90mm。
179、 水泥混凝土试件成型后，应在成型好的试模上覆盖湿布，并在室温20℃±5℃，相对温度不小于50%和条件下静置1~2d，然后拆模。
180、 将混凝土试件的成型侧面作为受压面置于压力机中心并对中，施加荷载时，对于强度等级为C30~C60的混凝土，加载速度取0.5~0.8MPa/s。
181、 混凝土抗折试验时，对于强度等级小于C30的混凝土，加载速度应为0.02~0.05MPa/s。
182、 混凝土抗压强度或者抗折强度的试验成果，均以三个试件测定值的算术平均值作为测定成果。若两个测定值与中值的差超出中值的15%，则该组试验成果作废。
183、 选择压力机适宜的加载量程，一般要求达成的最大破坏荷载应在所选量程的20%~80%，之间。
184、 在水泥强度等级确定的情况下，混凝土的水灰比越大，其强度越小。
185、 在在拌制混凝土过程中掺入外加剂能改进混凝土的性能，一般掺量小于水泥质量的5%。
186、 水泥混凝土抗折强度是以标准尺寸的梁形试件，在标准养护条件下达成要求龄期后，采取三分点加荷方式进行弯拉破坏试验，并按要求的计算措施得到的强度值。
187、 进行水泥混凝土抗折强度试验，首先应擦干试件表面，检查试件，如发觉试件中部1/2长度内有蜂窝等缺陷，则该试件废弃。
188、 在一般气候环境中配制一般水泥混凝土应优先选用一般水泥。
189、 水泥混凝土路面应选择优先选用一般水泥。
190、 依照经验，水泥强度等级与一般混凝土强度等级之间大体有1.0~1.5的配关系。
191、 为确保混凝土的强度，选用粗集料的最大粒径不得不小于结构截面最小尺寸的1/4，同时不得超出钢筋间最小净距的3/4。
192、 影响混凝土强度的决定性原因集料的特性。
193、 混凝土的强度等级是以立方体抗压强度标准值确定的其含义即具备95%确保率的抗压强度。
194、 抗渗混凝土是指抗渗等级等于或不小于P6级的混凝土。
195、 路面水泥混凝土配合比设计以抗弯拉强度为指标。
196、 按现行规范要求水泥混凝土试模应定期进行自检，自检周期宜为三个月。
197、 测定水泥混凝土凝结时间的试验措施，采取贯入阻力法。
198、 一般来说，坍落度小于10mm的新拌混凝土，采取维勃稠度仪测定其工作性。
199、 当水泥一定期，水泥混凝土的水灰比越大，取得的强度越小。
200、 按现行技术规范，用于水泥混凝土的集料可分为I类、II类和III类，其中I类集料用于强度等级不小于C60的混凝土。
201、 我国道路石油沥青的标号是按针入度指标划分的。
202、 沥青25℃条件下针入度试验，要求标准针及附件总质量为100g。
203、 沥青环球法软化点试验，要求加热起始温度为5℃。
204、 测定沥青10℃条件下的延度，应选择5cm/min。。
205、 沥青密度试验温度为15℃。
206、 某沥青软化点实测成果为55.4℃，试验成果应记作55.5℃。
207、 石油沥青软化点的化学组分中，沥青质的对沥青和热定性、流变性和粘性有很大的影响。
208、 石油沥青软化点的化学组分中，蜡在低温能结晶析出，减少沥青的低温延展能力。
209、 因为沥青没有明确的固化点和液化点，一般将要求试验条件下其硬化点和滴落点之间温度间隔的0.8721定义作沥青软化点。
210、 软化点能够反应沥青的热稳定性，又能够表征沥青和条件粘度。
211、 针入度指标能够反应沥青的感温性，又能够划分沥青的胶体结构。
212、 为兼沥青高温和低温的要求，一般宜选用针入度指数PI为-1~+1沥青作为路用沥青。
213、 针入度指数PI为-2~+2的沥青属于溶一凝胶型结构。
214、 气候分区为1-4-1的地区，第一个数1代表高温气候区，1-3-2的地区，数字3代表低温区。
215、 沥青路面使用性能气候分区划分中，高温气候公区采取工地所处地最近30年内最热月份平均日最高气温的平均值作为气候分区一级指标，并且划分了3个区。
216、 针入度指数越大，表示沥青的感温性越小。
217、 若取来的沥青试样含有水份时，首先应放入烘箱，在80℃左右的温度下进行加热，至沥青所有熔化后供脱水用。
218、 为预防沥青老化影响试验成果，沥青试样在灌模过程中，若试样冷却，重复加热不得2次。
219、 当石油沥青试样中含有水分时，沥青试样应在温度不超出100℃的条件下，仔细进行脱水至无泡沫为止。
220、 我国道路石油沥青的标号是按针入度划分的，90号沥青的针入度要求范围为80~100（0.1mm）.
221、 针入度范围在50~149之间的沥青，同一试样三次针入度平行试验成果极差的允许差值为4（0.1mm）。
222、 同一沥青试样针入度试验要求3次平行试验。
223、 制备沥青针入度试验试样时，应将沥青注入盛样中，若采取小盛样，在15~20℃室温中冷却1~1.5h,然后再移入保持要求试验温度的恒温水中1~1.5h。
224、 测定同一试样沥青软化点，应平行试验2次，当两次测定值的差值符合重要性试验精密度要求时，取其平均值作为软化点试验成果，准确至0.5℃。
225、 制备沥青延度试样需要使用甘油滑石粉隔离剂，试验规程提议的配制百分比为甘油与滑石粉的质量比为2：1。
226、 制备沥青延度试样时，将准备好的沥青试样仔细注入8字形试模中，在室温中冷却30~40min后，置于要求试验温度±0.1℃的恒温水槽中保持30min ,然后取出刮平试样表面。
227、 测定沥青延度，应将制备好的沥青试件连同底板移入要求试验温度的恒温水槽中怛温1~1.15h。
228、 如沥青延度3个测定值成果中，有1个以上的测定值小于100cm时，若最大值或最小值与平均值之差满足重复性试验精度要求，则取3个测定成果的平均值的整数作为延度试验成果，若平均值不小于100cm，记作>100cm。
229、 沥青延度薄膜加热试验后，残留物的所有试验必须要加热后72h内完成。
230、 粘稠石油沥青的密度试验过程中，将准备好的热熔沥青试样仔细注入比重瓶中，加入高度约至瓶高的2/3。
231、 粘稠石油沥青的密度试验，重复性试验精度的允许差要求为0.003g/cm3。
232、 沥青与矿料粘附性试验是用于评定沥青与集料的抗水剥离能力。
233、 对同一个料源，集料最大粒径既有不小于又有小于13.2mm的集料时，沥青与集料的粘附性试验应取不小于13.2mm集料的水煮法试验为标准。
234、 闪点指标表征粘稠沥青的使用安全性。
235、 目前使用效果比效好的热塑性弹性体类改性沥青SBS改性沥青。
236、 密级配沥青混凝土混合料采取连续型或间断密级沥青混合料，空隙率大体在3%~6%之间。
237、 开级配沥青混凝土混合料的空隙率往往不小于18%。
238、 工程中常用的沥青混凝土是经典的密实一悬浮结构。
239、 沥青混凝土和沥青碎石的区分在于剩余空隙率不一样。
240、 密实——悬浮结构采取连续型密级配，这种沥青混合料的高温稳定性较差。
241、 SMA沥青混合料采取间断型密级配形成密实——骨架结构，减缓了夏季高温车辙的形成和冬季低温开裂的出现，是一个良好的路面结构类型。
242、 当低温抗拉强度不足时，沥青混合料就会出现裂缝。
243、 沥青混合料车辙试验的评价指标为动稳定度。
244、 车辙试验的目标是检查沥青混合料的热稳定性能。
245、 冻融劈裂试验的目标是检测沥青混合料的水稳定性。
246、 动稳定度指将沥青混合料制成300mm×300mm×50mm的标准试件，在60℃的温度条件下，以轮压0.7mpa的轮子，在同一轨迹上作一定期间的重复行走，形成一定的车辙深度，计算试件变形1mm所需试验车轮行走的次数。
247、 SMA改性沥青玛蹄脂碎石混合料动稳定度的技术标准要求不小于3000次/mm。
248、 测定沥青混合料水稳定性的试验是残留稳定度试验。
249、 沥青混合料马歇尔稳定度试验，要求试件加载速度为50mm/min±5mm/min。
250、 沥青混合料稳定度的试验温度的是60℃。
251、 制备一个标准马歇尔试件，大约需要称取1200g热拌沥青混合料。
252、 沥青混合料标准马歇尔试件，大约需要称取63.5mm±1.3mm。
253、 制备一组马歇尔试件的个数一般为4~6个。
254、 对于集料吸水率小于3%的沥青混合料，其理论最大相对密度采取真空法测定。
255、 测定吸水率小于2%的沥青混合料的毛体积密度，可采取表干措施测定。
256、 测定马歇尔试件稳定度，要求从恒温水槽中取出试件至测出最大荷载值时的时间不得超出30S。
257、 用于高速公路和一级公路的密级配沥青混凝土，制作马歇尔试件时两面应各击75次。
258、 一组马歇尔试件的个数为5个，则5个测定值中，某个数值与其平均值之差不小于标准差1.67倍时，该测定值应予舍弃。
259、 计算残留稳定度需要测定试件浸水平48h后马歇尔稳定度。
260、 采取真空测定沥青混合料的理论最大相对密度，若抽气不洁净或试样不干燥，测得的成果将分别偏小、偏大。
261、 测定沥青混合料的毛体积密度，称取试件水中质量时，应把试件置于网篮中浸水约3~5min。
262、 沥青混合料配合比设计中，沥青含量指沥青质量与沥青混合料质量之比。
263、 随沥青含量增加，沥青混合料试件毛体积密度将呈抛物线变化。
264、 随沥青含量增加，沥青混合料试件的稳定度将递减。
265、 随沥青含量增加，沥青混合料试件的空隙率递减将递减。
266、 沥青单混合料中常用填料大多是采取石灰岩或岩浆岩中的强基性岩石经磨细得到的矿料。
267、 沥青与粗集料的粘附性试验，对于最大粒径不小于13.2mm的集料应采取水煮法。
268、 当采取水泥、石灰等作沥青填料时，其用量不宜超出矿料总量的2%。
269、 一般情况下，最佳沥青用量OAC能够取OAC1~OAC2的中值。
270、 沥青混合料中使用碱性填料的原因是能够与沥青形成较为发达的结构沥青。
271、 高速公路、一级公路沥青路面不宜使用粉煤灰作为填料。
272、 AC——13型细粒式沥青混合料，通过马歇尔试验确定的最佳油石比为5.1%，换算后最佳沥青含量为4.9%。
273、 沥青路面试验路铺筑属于施工准备阶段。
274、 确定沥青混合料生产配合比时，一般需要适当调整热料仓供料比，直至核心筛孔的通过率与标准级配对应筛孔通过率中值的误差不超出要求值0.075mm筛孔为±1%，其他筛孔为±2%。
275、 采取离心分离法测定沥青混合料中沥青的含量，同一试样最少平行试验两次，取平均值作为试验成果，两次试验成果的差值应小于0.3%：当不小于0.3%，但小于0.5%时，应补充平行试验一次，以三次试验的平均值作为试验成果，三次试验的最大值与最小值之差不得不小于0.5%。
276、 水泥粉煤灰土为综合稳定类基层材料。
277、 细粒土的最大粒径小于10mm且其中小于2mm的颗粒含量不小于90%。
278、 采取水泥稳定碎石土时，宜掺入一定剂量的石灰进行综合稳定，混合料组成设计按照当水泥用量占结合料总质量的30%如下时，应按石灰稳定类进行混合料组成设计进行。
279、 塑性指数17，有机质含量3%的土适宜用石灰来稳定。
280、 水泥稳定细粒土和粗粒土时，水泥剂量不宜超出6%。
281、 水泥稳定细粒土基层采取集中厂拌法施工时，水泥最小剂量为4%。
282、 对于水泥稳定土，采取厂拌法施工时延迟时间不应超出2~3h。
283、 水泥稳定碎石采取集中厂拌法施工时，实际采取的水泥剂量能够比设计时确定的剂量增加0.5%。
284、 有效氧化钙测定中，酚酞指示剂加入试样溶液中，溶液呈粉红色。
285、 石灰的最重要技术指标是活性氧化钙和氧化镁含量。
286、 氧化镁含量为5%是划分钙质石灰和镁质石灰的界限。
287、 在无机结合料稳定土无侧限抗压强度试验中，为偏差系数Cv=10%~15%时，需要制备9个试件。
288、 在进行石灰稳定土无侧限抗压强度试验时，试件养生时间为7d。
289、 钢和铁的重要成份是铁和碳。
290、 钢和铁的重要区分是含碳量不一样，其划分界限为2%。
291、 按照钢材的品质划分，可分为一般钢、优质钢和高级优质钢。
292、 结构设计中，软钢一般以屈服强度作为设计计算的取值依据。
293、 一般钢筋经冷拉、时效处理后，屈服强度、抗拉强度提升了。
294、 能反应钢筋内部组织缺陷，同时又能反应其塑性的试验是冷弯强度。
295、 桥梁用钢，要选用韧性较大，时效敏感性小。
296、 热轧光圆钢筋是用碳素结构钢Q235轧制的。
297、 道桥工程中应用最广泛的碳素结构钢的牌号是Q235
298、 钢材的质量等级，按硫、磷含量分为A、B、C、D四个等级。同牌号的碳素结构中，D的质量等级最高。
299、 能承受弯曲角大，弯心直径小的冷弯试验条件而不破坏的钢材，其冷弯性能好。
300、 钢材的屈服比是屈服强度/抗拉强度的比值，反应钢材在结构中使用的安全性。
301、 钢筋混凝土用热轧带肋钢筋，每批数量小于60t的，取一组试样进行钢筋试验。
302、 钢筋混凝土用冷轧带肋钢筋，每批数量小于50t的，取一组试样进行钢筋试验。
303、 切取钢筋拉伸或冷弯试验的试样时，应在抽取的钢筋或盘条的任意一端截去50mm后再切取。
304、 钢筋拉伸试验，应依照从规范中查出的抗拉强度指标和测量计算的钢筋横断面面积，估算试验中需要的最大荷载，由此为依照选择适宜的试验机测力量程。
305、 钢筋冷弯试验是采取要求的弯心直径，弯曲至要求的弯曲角度，然后观测钢筋弯曲外表面是否有裂纹、起皮或断裂等现象，评定钢筋的冷弯性能。
306、 土的密度测试可用环刀法、蜡封法、灌砂法、灌水法。
307、 土的三相百分比指标（物理性质指标）中可直接测试的指标为天然密度、含水量、相对密度。
308、 土的粒组包括巨粒组、粗粒组、细粒组。
309、 测含水量的试验措施是烘干法、洒精燃烧法、比重法、碳化钙气压法。
310、 测土的相对密度时，土的质量与比重瓶的容积应符合15g，100mL、12g，50mL条件。
311、 计算土的相对密度时应已知的质量为瓶、水、土总质量，瓶、水总质量，干土质量。
312、 CBR试验时，需制三组不一样的干密度试件，这三组试件每层击数分别为30次、50次、59次。
313、 压缩试验可整顿出的曲线有e—p曲线、e—lgp曲线。
314、 属于沉降分析法的有：比重计法、移液管法。
315、 土的级配曲线坐标组成的是：横坐标为粒径对数、纵坐标为通过百率、半对数坐标。
316、 灌砂法所用标准为：中砂，0.25~0.5mm砂。
317、 用目测估量、手捻、搓条、摇震的措施能够对土进行简易判别。
318、 土的压缩特性为压缩系数大，压缩性高、压缩指数大，压缩性高。
319、 直剪试验的措施有固结快剪、快剪、慢剪。
320、 测定土的相对密度的措施有虹吸筒法、浮称法。
321、 土在固结过程中，孔隙水压力不停消散，有效应力不停增大。
322、 烘干法测定含水量时适合用于粘质土、砂类土、有机质土、粉质土。
323、 液塑限试验合用范围D≤0.5mm，有机质量含量小于总质量的5%。
324、 CBR试件饱水应满足水面在试件顶面上25mm，需饱水4昼夜时间。
325、 土可分为巨粒土、粗粒土、细粒土、特殊土。
326、 压缩试验成果整顿时需求算天然孔隙比e0，求算e0时必须已知土的土的密度、饱和度、土的相对密度。
327、 颗粒分析试验中，含粘土粒的砂砾土采取水筛法、粘粒含量超出总质量的10%时，应做沉降分析试验。
328、 慢剪的特性是法向力作用下，土样排水固结。剪切力作用下，土样排水固结。
329、 粘质土的物理状态有坚硬状态、可塑状态、流塑状态。
330、 土的分类依据包括土颗粒组成特性、土的塑性指标、土中有机质存在情况。
331、 砂土相对密度试验，目标是求得emax,emin,e指标，用于计算相对密度。
332、 土层的天然固结状态可分为超固结状态、正常固结状态、欠固结状态。
333、 土的回弹模量的测定措施有承载板法、强度仪法。
334、 干密度、孔隙比、相对密度指标可反土的密度程度。
335、 提升土的最大干密度措施有增加土中粗颗粒含量，增大击实功。
336、 扰动土样制备试件可采取压样法、击实法。
337、 对试件进行饱和的措施浸水饱和、毛细管饱和、真空饱和。
338、 土的化学性质试验有酸碱度试验、烧失量试验、有机质含量试验。
339、 粒度成份的表示措施有表格法、累计曲线法、三角坐标法。
340、 手捻试验、韧性试验、摇震试验可替代用液塑限联合测定细粒土的塑性。
341、 有关手捻试验论述的是A；手感滑腻，无砂，捻面光滑者为塑性高。B：稍有滑腻感，有砂粒，捻面稍有光泽者为塑性中等。C：稍有粘性，砂感强，捻面粗糙者为塑性低。
342、 有关搓条试验论述的是A：能搓成1mm土条者为塑性高。B：能搓成1~3mm土条者为塑性中等。C：能搓成直径不小于3mm土条即断裂者为塑性低。
343、 用击实法对扰动土样进行试件制备时，应依照干密度、含水量要求制备。
344、 单位面积质量反应土工合面材料的原材料用量、生产的均匀性、质量和稳定性的性能。
345、 土工合成材料一般分为土工织物、土工膜、土工复合材料、土工特种材料。
346、 测定土工织物厚度时，压力等级为2kpa,20kpa,200kpa。
347、 土工合成材料不宜用恒水头法测定其垂直渗透性能的是土工膜、土工格栅、复合排水材料。
348、 土工织物用作反滤材料时，要求土工织物能制止土颗粒随水流失、土工织物具备一定的透水性。
349、 土工合成材料物理性能试验的有厚度试验、拉伸试验。
350、 土工织物的孔径说法正确的是水力学物性的一项重要指标、反应土工织物的过滤性能、评价土工织物制止土颗粒通过能力、反应土工织物透水性。
351、 土工合成材料的拉伸试验重要有宽条试验、单筋、单条拉伸试验。
352、 土工合成材料不适合条带拉伸措施测拉伸性能的有土工格栅、土工织物、复合土工织物。
353、 土工合成材料能够用宽条拉伸试验测其拉伸性能土工格栅、土工织物、复合土工织物。
354、 测定土工织物有效孔径的措施有干筛法、湿筛法。
355、 路用石料的强度等级是依据抗压强度、磨耗率指标划分的。
356、 为提升高速公路、一级公路路面的抗滑性，所选石料时应当考虑磨光值、道瑞磨耗值、冲击值。
357、 石料的物理性质重要包括物理常数、吸水性、耐候性。
358、 石料在要求条件下的吸水能力，工程上常采取吸水率、饱水率指标表征。
359、 一般采取质量损失率、冻融系数指标反应石料在饱水状态下的抗冻性。
360、 测定石料抗冻性试验措施有直接冻融法、浸水马歇尔法。
361、 石料的化学性质对其路用性能影响较大，一般SiO2的含量将石料划分为酸性石料、中性石料、碱性石料。
362、 粗集料的物理性质重要包括表观密度、毛体积密度、级配、针片状颗粒含量。
363、 采取网篮法能够同时测出试件的表观密度、毛体积密度、表干密度、吸水率。
364、 粗集料的表观体积包括矿质实体积、开口孔隙体积、闭口孔隙体积。
365、 针片状颗粒是一个有害颗粒，因为它过于细长或扁平，在混合料会产生轻易折断、增大空隙、减少强度。
366、 粗集料的力学性质一般用石料压碎值、洛杉矶磨耗损失指标表示。
367、 粗集料的毛体积密度是在要求条件下单位毛体积的质量，其中毛体积包括质实体积、开口
