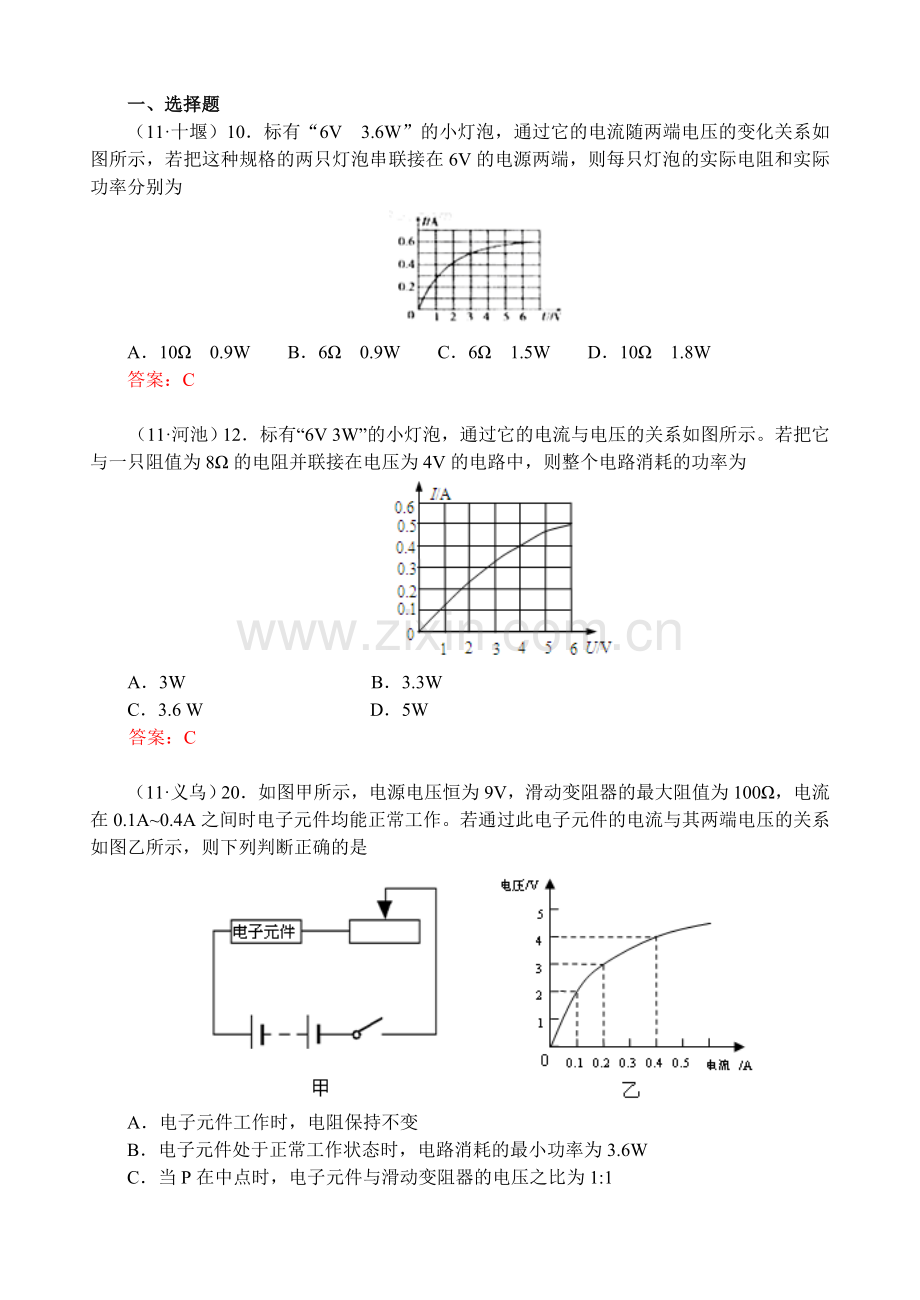

一、选择题
（11·十堰）10．标有“6V 3.6W”的小灯泡，通过它的电流随两端电压的变化关系如图所示，若把这种规格的两只灯泡串联接在6V的电源两端，则每只灯泡的实际电阻和实际功率分别为

A．10Ω 0.9W B．6Ω 0.9W C．6Ω 1.5W D．10Ω 1.8W
答案：C

（11·河池）12．标有“6V 3W”的小灯泡，通过它的电流与电压的关系如图所示。若把它与一只阻值为8Ω的电阻并联接在电压为4V的电路中，则整个电路消耗的功率为

A．3W B．3.3W
C．3.6 W D．5W
答案：C

（11·义乌）20．如图甲所示，电源电压恒为9V，滑动变阻器的最大阻值为100Ω，电流在0.1A~0.4A之间时电子元件均能正常工作。若通过此电子元件的电流与其两端电压的关系如图乙所示，则下列判断正确的是

A．电子元件工作时，电阻保持不变
B．电子元件处于正常工作状态时，电路消耗的最小功率为3.6W
C．当P在中点时，电子元件与滑动变阻器的电压之比为1:1
D．为使电子元件处于正常工作状态，滑动变阻器的阻值范围应控制在12.5Ω~70Ω
答案：D

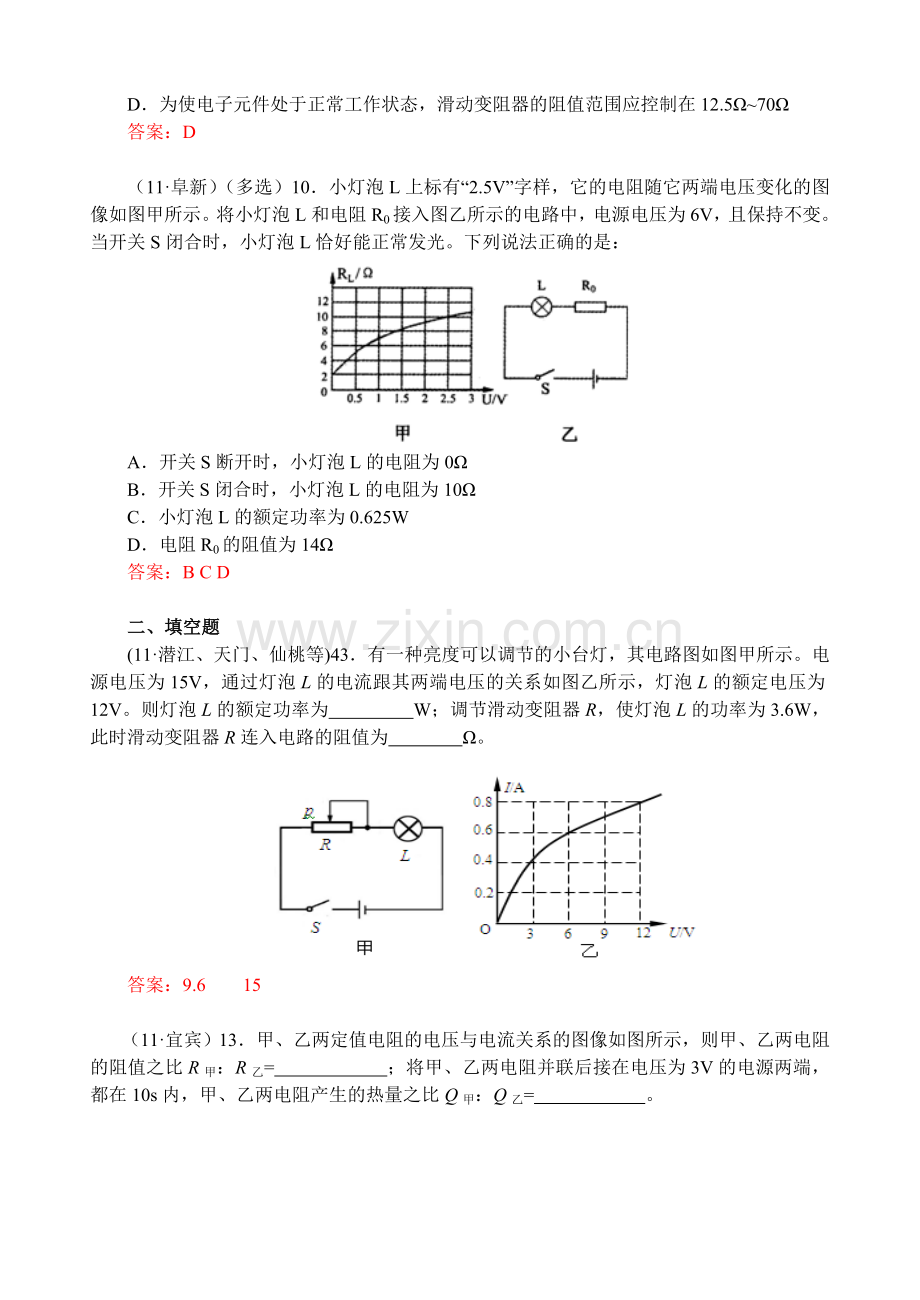

（11·阜新）（多选）10．小灯泡L上标有“2.5V”字样，它的电阻随它两端电压变化的图像如图甲所示。将小灯泡L和电阻R0接入图乙所示的电路中，电源电压为6V，且保持不变。当开关S闭合时，小灯泡L恰好能正常发光。下列说法正确的是：

A．开关S断开时，小灯泡L的电阻为0Ω
B．开关S闭合时，小灯泡L的电阻为10Ω
C．小灯泡L的额定功率为0.625W
D．电阻R0的阻值为14Ω
答案：B C D

二、填空题
(11·潜江、天门、仙桃等)

43．有一种亮度可以调节的小台灯，其电路图如图甲所示。电源电压为15V，通过灯泡L的电流跟其两端电压的关系如图乙所示，灯泡L的额定电压为12V。则灯泡L的额定功率为 W；调节滑动变阻器R，使灯泡L的功率为3.6W，此时滑动变阻器R连入电路的阻值为 Ω。

答案：9.6 15

（11·宜宾）13．甲、乙两定值电阻的电压与电流关系的图像如图所示，则甲、乙两电阻的阻值之比R甲：R乙= ；将甲、乙两电阻并联后接在电压为3V的电源两端，都在10s内，甲、乙两电阻产生的热量之比Q甲：Q乙= 。

答案：2:1 1:2

计算题
（11·新疆）26．如图所示是两个定值电阻A、B电流和电压关系的图像。请你从图像中获得的信息，求：

（1）电阻A的阻值
（2）电压为4V时，电阻B的功率
（3）将A、B串联接入到电压为16V的电源两端。电路中通过电阻A的电流和电功率
自行车净重
120N
行驶过程中轮胎与地面总接触面积
1×10-2㎡
车轮直径
0.61m
轮胎承受的最大压强
1.4×105Pa
答案：解：（1）＝10Ω
（2）P B= UI＝4V×0.2A＝0.8W
（3）＝20Ω
R＝RA+RB＝10+20＝30Ω
≈0.53A
P A= I2RA＝（0.53A）2 ×10Ω＝2.809W

（11·沈阳）20．额定电压为2.5V的小灯泡连入如图甲所示的电路中，电源电压保持不变，滑动变阻器R0的最大电阻为10。闭合开关S，滑片从b端向a端滑动，直到小灯泡正常发光，得到如图乙所示的I—U图象。求：

（1）小灯泡的额定功率。
（2）滑片在b端时小灯泡的电阻。
（3）电源电压。
答案：（1）0.75W （2）5 （3）3V

（11·内江）14．如图甲所示，是某工厂的水平传送带上的产品运输及计数装置示意图。其中，电源电压为3V，定值电阻R0的阻值为200Ω ；S为激光光源，能发射一条粗细忽略不计的光线；R为光敏电阻，当有光照射时，其阻值较小，无光照射时，其阻值较大。水平传送带上的产品均是密度ρ =2．5 × 103kg/m3的相同正方体。当水平传送带上的产品和传送带一起以速度v =0．5m/s匀速通过S与R之间时，射向光敏电阻的光线被产品挡住，光线始终与正方体靠近光源一侧的表面垂直，通过电压表测出光敏电阻R两端电压随时间变化的规律如图乙所示(g = 10N/kg)。则：

①定值电阻Ro消耗的最大功率是多少？
②水平传送带对每个产品的支持力为多少？
答案：①0.2W
②25N

（11·河北）38．如图是小明设计的调光电路图，他将粗细均匀的电阻丝AB通过滑片P连入电路，小灯泡的额定电压为6V。闭合开关S后，滑片P从最左端A滑到最右端B的过程中，小灯泡的I—U关系图像如图所示。(电阻丝AB的阻值不随温度变化)
求：（1）小灯泡的额定功率；
（2）电阻丝AB的阻值；
（3）当AB连入电路的阻值R1=2.5时，灯泡消耗的功率为3.2W，此时灯丝的阻值为多少。

答案：（1）当滑片P在B端时，由图得知电源电压与小灯泡额定电压相等为6V，对应的电流为1A
小灯泡的额定功率： PL=ULIL=6V×1A=6W
（2）当滑片P在A端时，由图得小灯泡两端的电压为1.5V，电流如I小=0.5A
由于R与L串联，则电阻丝两端电压：U丝=6V—1.5V=4.5V
由欧姆定律得电阻丝AB的电阻： R=U丝/I小=4.5V/0.5A= 9
（3）灯泡消耗的功率为：
P=I2RL=
将U=6V、R1=2.5、P=3.W代入上式中，
解得：RL=1.25或5
由图可知，灯泡连入电路中的最小阻值为RL最小=1.5V/0.5A=3
所以RL =5

（11·福州）25．如图甲所示电路，电源电压为6V不变，滑动变阻器的滑片P从a端移动到b端，定值电阻R1两端的电压随滑动变阻器R2阻值变化的图像如图乙所示。问：

（1）当R2为10Ω时，电压表的示数是多少？
（2）当电压表示数为2V时，R1的阻值是多少？
（3）滑动变阻器的滑片P在b端时，电阻R1的功率是多少？
答案：（1）3V （2）10Ω （3）0.1W
