一、填空题（每空1分，计28分）
1. 公差带的位置由__________________决定，公差带的大小由___________________决定。
2. 孔的公差带在轴的公差带之上为____________________配合；孔的公差带与轴的公差带相互交迭为___________________配合；孔的公差带在轴的公差带之下为_____________配合。
3. 极限偏差是____________尺寸减_____________尺寸所得的代数差。
4.配合是指_________________________相同的孔和轴___________________之间的关系。
5. 标准公差规定了____________级，最高级为__________最低级为____________。
6. Φ30H7/f6表示该孔轴为基_______制的配合。
7. 滚动轴承内圈与轴颈的配合采用基________制，外圈与外壳孔的配合采用基____制。
8.测量是指__________________________________________。
9. 孔在图样上的标注为φ80H8，已知IT8=45μm，其基本偏差为，该孔的最大极限尺寸为____mm，最小极限尺寸为____mm。
10.写出形状公差项目及符号__________、__________；__________、__________；__________、__________；__________、__________。
11、 根据零件的互换程度的不同，互换性分为 和
两种，分组分组装配法属于
二、单项选择题（每题2分，合计18分）
1. 配合是 __________ 相同的孔与轴的结合。
Ａ、基本尺寸 Ｂ、实际尺寸 Ｃ、作用尺寸 Ｄ、实效尺寸
2. 游标卡尺主尺的刻线间距为。
Ａ、１ｍｍ Ｂ、０.５ｍｍ Ｃ、２ｍｍ
3. 以下列工具没有刻度的是_______
A．游标卡尺 B．百分表 C. 量块 D．千分尺
4. 标准公差值与_____ 有关。
Ａ、基本尺寸和公差等级
Ｂ、基本尺寸和基本偏差
Ｃ、公差等级和配合性质
Ｄ、基本偏差和配合性质
5. 正确的配合代号是_____。
A、 Φ50 h7/G6f B 、 Φ50 K8/D5

fC、 Φ50 h7/G6D. D 、Φ50H8/g7
f
6. 尺寸的合格条件是_____。
A.实际尺寸等于基本尺寸B.实际偏差在公差范围内
C.实际偏差处于上、下偏差所限定的范围内。
8. 基本偏差通常是_____。
A.上偏差B.下偏差C.靠近零线的那个偏差
9. 下列有关形位公差说法不正确的一项的是_____。
A.形位公差是被测实际要素的形状相对于其理想形状所允许的变动量。
B. 位置公差是被测要素的位置对基准所允许的变对边量。C. 平面度属于位置公差
三、判断题（每题1分，合计10分）
1．测量就是将被测的几何量与一个作为测量单位的标准进行比较的实验过程( )
2，极限尺寸就是尺寸的最大尺寸。（）
3．公差是零件尺寸允许的最大偏差。（）
4．配合公差总是大于孔或轴的尺寸公差。（）
5．保证零件具有互换性,就必须保证零件的几何参数的准确性。( )
6．配合公差是允许尺寸的变动量。( )
7．间隙配合中，孔的公差带一定在零线以上，轴的公差带一定在零线以下。（）
8．过渡配合可能有间隙，也可能有过盈。因此，过渡配合可以是间隙配合，也可以是过盈配合。（）
9．检验类似于测量,只判定零件是否合格,而不须确定量值。( )
10. 圆柱度和同轴度都属于形状公差。（）
四、读数题（10分，请将游标卡尺和千分尺显示的尺寸标注在横线上）

游标卡尺的读数是______mm

千分尺的读数是______mm

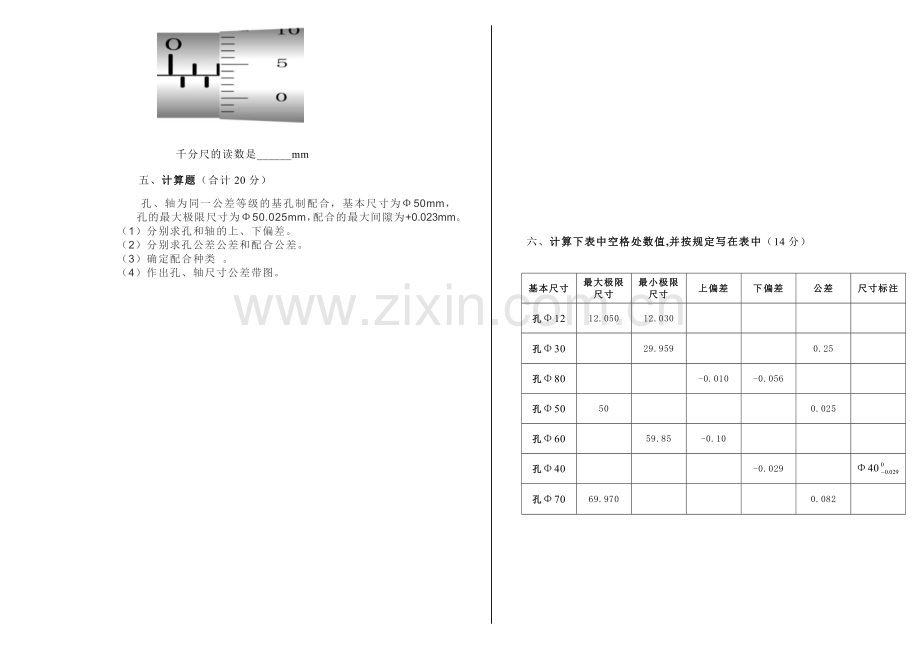

五、计算题（合计20分）

孔、轴为同一公差等级的基孔制配合，基本尺寸为Φ50mm，孔的最大极限尺寸为Φ50.025mm，配合的最大间隙为+0.023mm。
（1）分别求孔和轴的上、下偏差。
（2）分别求孔公差公差和配合公差。
（3）确定配合种类 。
（4）作出孔、轴尺寸公差带图。

六、 计算下表中空格处数值,并按规定写在表中（14分）

基本尺寸
最大极限尺寸
最小极限尺寸
上偏差
下偏差
公差
尺寸标注
孔Φ12
12.050
12.030

孔Φ30

29.959

0.25

孔Φ80

-0.010
-0.056

孔Φ50
50

0.025

孔Φ60

59.85
-0.10

孔Φ40

-0.029

Φ40
孔Φ70
69.970

0.082
