典型金属晶体结构的刚球堆剁模型分析复习过程.ppt

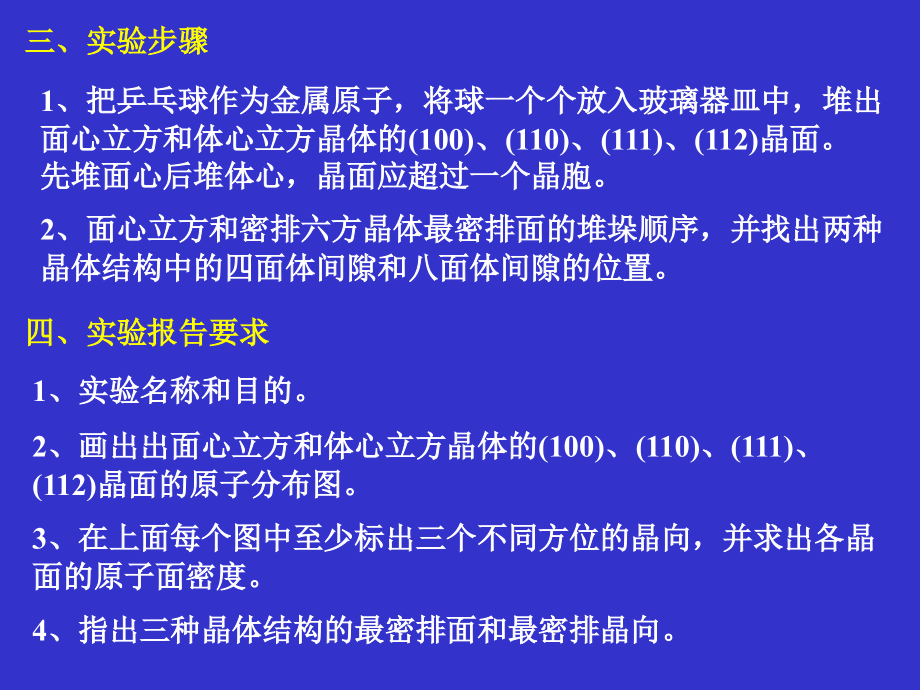

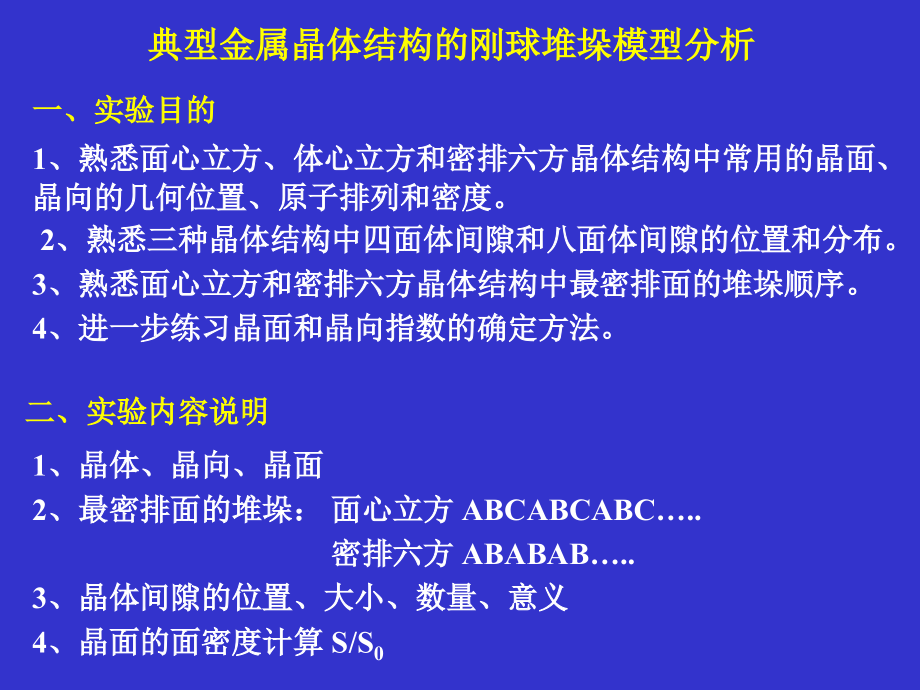

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,典型金属晶体结构的刚球堆垛模型分析,一、实验目的,1、熟悉面心立方、体心立方和密排六方晶体结构中常用的晶面、晶向的几何位置、原子排列和密度。,2、熟悉三种晶体结构中四面体间隙和八面体间隙的位置和分布。,3、熟悉面心立方和密排六方晶体结构中最密排面的堆垛顺序。,4、进一步练习晶面和晶向指数的确定方法。,二、实验内容说明,1、晶体、晶向、晶面,2、最密排面的堆垛：面心立方,ABCABCABC.,密排六方,ABABAB.,3、,晶体间隙的位置、大小、数量、意义,4、晶面的面密度计算,S/S,0,三、实验步骤,1、把乒乓球作为金属原子，将球一个个放入玻璃器皿中，堆出面心立方和体心立方晶体的(100)、(110)、(111)、(112)晶面。先堆面心后堆体心，晶面应超过一个晶胞。,2、面心立方和密排六方晶体最密排面的堆垛顺序，并找出两种晶体结构中的四面体间隙和八面体间隙的位置。,四、实验报告要求,1、实验名称和目的。,2、,画出出面心立方和体心立方晶体的(100)、(110)、(111)、(112)晶面的原子分布图。,3、在上面每个图中至少标出三个不同方位的晶向，并求出各晶面的原子面密度。,4、指出三种晶体结构的最密排面和最密排晶向。,(100),(110),(112),(111),面心立方(112,),面原子排列分布规律,(100),(110),(111),(112),体心立方(112,),面原子排列分布规律,C(,密排六方),A,A,B,B,C(,面心立方),最密排面的堆垛：面心立方,ABCABCABC.,密排六方,ABABAB.,
