红宝石广场一期工程监理规划与细则
一、 工程概况:
1、 1项目概况:
本项目为红宝石广场工程, 位于怀玉大道北边玉华北路两侧,小区内共分三个地块,一期工程位于1#地块南侧共五幢商住楼。总建筑面积16958.99㎡( 其中地下室面积2182.03㎡) 。地下一层为地下车库, 地上六层( 其中1#—3#楼一、 二为商铺, 三～六层为住宅, 4#、 5#楼一～六为住宅) 。地下室标高为-2.8米,地上建筑高度(檐高)为19.75米。
本工程由玉山县红宝石置业有限公司兴建,华东核工业工程勘察院勘测,杭州江南建筑设计院设计,浙江银豪建设有限公司施工,玉山县建设工程监理公司监理。
1、 2建筑设计概况:
本工程设计使用年限50年,建筑消防类别:多层, 地下室耐火等级: 一级, 地上二级。钢筋砼框架结构, 地下室为钢筋砼剪力墻; 地下室防水等级: 二级, 屋面防水等级: Ⅱ级。
1#、 2#、 3#楼沿怀玉大道临街建筑, 4#、 5#楼处其后排; 1#、 2#楼室内±0.00标高绝对高程为96.25米, 3#楼为96.35米, 4#、 5#楼为97.80米。
墻体采用页岩多孔砖, 除有砼部分外的墙体需做20厚1: 2水泥砂浆( 渗防水剂) 防潮层。凡有积水部位的墻体均应素砼浇筑, 楼面上翻200㎜, 屋面上翻300㎜。地下室内墻, 商铺卫生间、 楼梯等用户自理。
平屋面二道防水( 1.5厚JS防水涂料、 1.5厚自粘卷材) , 挤塑板保温层上覆盖50厚细石砼刚性保护层( 内配筋) 。斜屋面二道防水卷材、 挤塑板保温层, 面铺油毡瓦。
橱房、 卫生间地面做防水涂料, 1: 2水泥砂浆保护层, 面层用户自理。一层外走廊、 楼梯间等采用磨光花岗岩地面, 其它为水泥砂浆地面。
单元住宅入口为电控门, 入户门为防盗门( 防火) , 地下室梯间设防火门, 其它内门用户自理。店铺一层塑钢门连窗, 所有外窗为深灰色塑钢窗、 中空玻璃。

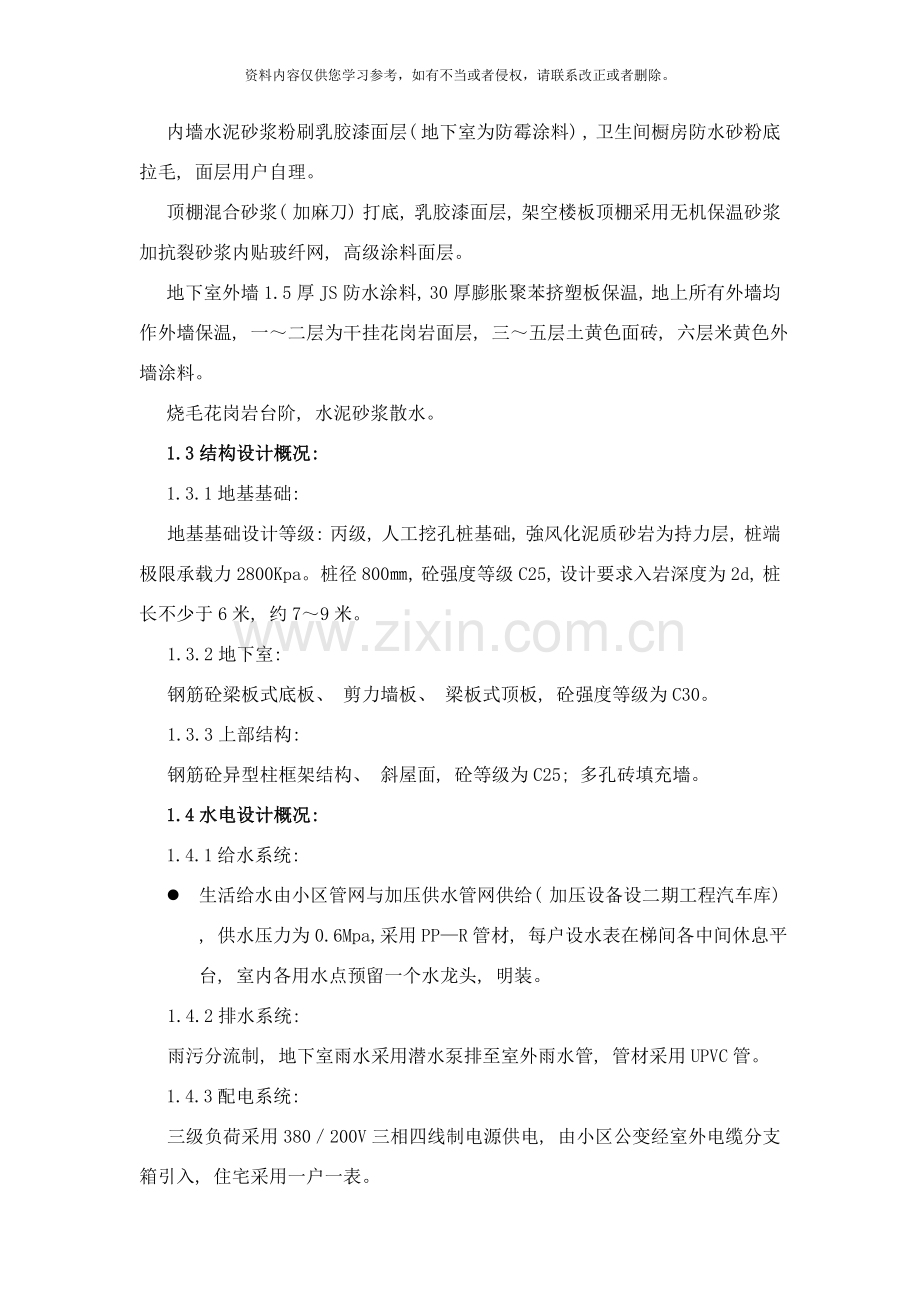

内墻水泥砂浆粉刷乳胶漆面层( 地下室为防霉涂料) , 卫生间橱房防水砂粉底拉毛, 面层用户自理。
顶棚混合砂浆( 加麻刀) 打底, 乳胶漆面层, 架空楼板顶棚采用无机保温砂浆加抗裂砂浆内贴玻纤网, 高级涂料面层。
地下室外墻1.5厚JS防水涂料, 30厚膨胀聚苯挤塑板保温, 地上所有外墻均作外墻保温, 一～二层为干挂花岗岩面层, 三～五层土黄色面砖, 六层米黄色外墻涂料。
烧毛花岗岩台阶, 水泥砂浆散水。
1.3结构设计概况:
1.3.1地基基础:
地基基础设计等级: 丙级, 人工挖孔桩基础, 強风化泥质砂岩为持力层, 桩端极限承载力2800Kpa。桩径800㎜, 砼强度等级C25, 设计要求入岩深度为2d, 桩长不少于6米, 约7～9米。
1.3.2地下室:
钢筋砼梁板式底板、 剪力墙板、 梁板式顶板, 砼强度等级为C30。
1.3.3上部结构:
钢筋砼异型柱框架结构、 斜屋面, 砼等级为C25; 多孔砖填充墻。
1.4水电设计概况:
1.4.1给水系统:
l 生活给水由小区管网与加压供水管网供给( 加压设备设二期工程汽车库) , 供水压力为0.6Mpa,采用PP—R管材, 每户设水表在梯间各中间休息平台, 室内各用水点预留一个水龙头, 明装。
1.4.2排水系统:
雨污分流制, 地下室雨水采用潜水泵排至室外雨水管, 管材采用UPVC管。
1.4.3配电系统:
三级负荷采用380／200V三相四线制电源供电, 由小区公变经室外电缆分支箱引入, 住宅采用一户一表。
1.4.4防雷系统:
本工程按三类建筑防雷,屋顶四周檐沟、 女儿墻、 屋脊暗敷避雷网带, 避雷针每隔二米与网带焊接。结构主筋作为引下线且和桩基础钢筋牢固焊接, 防雷测试要求电阻值不大于4欧姆。
1.4.5接地保护系统:
进户电源要求重复接地外, 所有用电设备外壳均应可靠接地, 并设总等电位联结。
防雷接地、 保护接地、 强电、 弱电接地合成一个公共接地系统, 综合接地电阻不大于4欧姆。
二、 监理工作范围:
施工阶段监理。
三、 监理工作内容:
3.1施工准备阶段监理工作内容:
3.1.1审查开工许可各项手续, 了解、 审查施工单位的资质与业绩。
3.1.2检查施工单位质量保证体系及安全技术措施, 督促建立、 健全项目管理机构, 完善质量管理制度。
3.1.3组织检查设计文件是否符合现有施工水平和条件, 收集各方对施工图现场核正确问题和意见。
3.1.4参加设计单位向施工单位进行技术交底与图纸会审。
3.1.5审查施工单位上报实施性的施工组织设计。
3.1.6检查施工单位的定位复测资料。
3.1.7监督落实各项施工条件, 审批各单项、 单位工程的开工报告, 并报业主备查。
3.2施工阶段监理工作内容:
3.2.1质量控制:
3.2.1.1对隐蔽工程进行检查和办理签证, 对工程重点部位要派监理人员驻点巡视检查、 旁站监理、 签署检验批质量评定,以及分项、 分部、 单位工程相关的质量评定资料。
3.2.1.2对施工测量、 放样进行检查, 发现问题及时通知施工单位纠正, 并做好监理记录。
3.2.1.3检查确认进场工程材料、 构件和设备的质量, 检查质量书面文件并见证取样送检。对不合格材料、 构件和设备禁止使用。
3.2.1.4监督施工单位严格按照施工规范、 设计图纸要求进行施工, 严格执行施工合同约定。
3.2.1.5监督施工单位认真处理施工中发生的一般质量事故, 并认真做好监理记录。对重大质量事故以及其它紧急情况, 应及时报告业主。
3.2.2进度控制:
3.2.2.1监督施工单位严格按施工合同规定的工期组织施工。
3.2.2.2对影响工期的重点部位、 关键线路,要求施工单位提交具体的施工方案和进度计划。
3.2.2.3建立工程进度台帐, 核对工程形象进度, 如发生延误,协助分析原因、 采取对策并报告业主。
3.2.3投资控制:
3.2.3.1审查施工单位申报的月度工程计量报表( 或阶段形象报表) , 认真检查核对, 不超前, 不超计, 不漏计, 严格按合同规定进行支付签证。
3.2.3.2保证签证的各项工程质量合格, 数量准确。
3.2.3.3按业主授权范围和施工合同中规定审核签证变更工程量。
3.2.4安全生产管理:
3.2.4.1督促施工单位按照工程建设强制性标准和施工组织设计中确定的安全施工方案组织施工、 坚决制止违规施工作业。
3.2.4.2对危险性较大的作业如孔桩开挖、 临时用电、 垂直吊运、 脚手架等必须坚持安全巡视检查, 发现安全事故苗头应及时制止和要求整改, 并检查整改结果和签署复查意见, 甚至可签发工程暂停令, 及时报告建设单位或当地安全监督机构。
3.2.4.3每月协同施工单位进行一次安全大检查, 提出问题整改纠偏, 进行安全小结指出下月安全工作的重点。
3.3验收阶段监理工作内容:
3.3.1督促、 检查施工单位及时整理竣工文件和验收资料, 受理单位工程竣工验收报告, 提出监理意见, 及时要求整改不规范的资料。
3.3.2组织工程监理预验收, 记录在预验收中发现的有关问题, 及时反馈施工单位予以整改并报告业主。
3.3.3参加业主组织的竣工验收。
四、 监理工作目标:
4.1质量控制目标: 确保合格以上,力争达到优良标准。
4.2进度控制目标: 不突破合同工期。
4.3投资控制目标: 不突破招标控制价。
4.4安全控制目标: 确保无安全事故。
五、 监理工作依据:
5.1工程建设方面法律、 法规:
5.1.1法律: 《建筑法》、 《招投标法》、 《合同法》、 《安全生产法》、 《环境保护法》、 《刑法》。
5.1.2行政法规: 《建设工程质量管理条例》、 《建设工程安全生产管理条例》、 《安全生产许可证条例》。
5.1.3部门规章:《建设工程监理规模范围与标准》、 《建设工程监理与相关服务收费管理规定》、 《工程监理企业资质管理规定》、 《注册监理工程师管理规定》《实施工程建设強制性标准监督规定》。
5.2标准规范、 规范性文件:
5.2.1《建筑工程施工质量验收统一标准》、 《建设工程监理规范》《房屋建筑工程施工旁站监理管理办法( 试行) 的通知》、 《民用建筑节能条例》。
5.2.2工程勘察报告; 设计图纸、 文件; 政府批准的工程建设文件。
5.3工程建设合同书:
5.3.1建设工程监理委托合同。
5.3.2建设工程施工合同。
六、 项目监理机构组织形式与人员分工: 祥见《监理交底》
七、 监理工作程序: 祥见《监理交底》中附表二～十。
八、 监理细则:
8.1本工程的特点、 重点与难点:
8.1.1本工程地处洼地, 地下水较为丰富, 人工挖孔桩正处雨季, 干作业抽水、 排水较为困难。地下室施工防水工序也是重点。
8.1.2本工程结构为框架异型柱; 现浇坡屋面, 其屋檐、 屋脊、 夹沟几何相交体形状复杂; 每层均有现浇钢筋砼飘线, 且线条精致, 不宜粉刷装饰只宜一次成形。为此模板工程技术要求高。
8.1.3本工程三层结构( 商铺屋面) 有2700㎜的悬臂梁, 屋面又有水沟经过。该处的结构、 防水、 保温、 排水等每道工序的施工技术都要求准确到位, 否则容易留有隐患。
制定监理工作重点除去常规要求外, 应该重视上述三点。具体的质量控制要点如下:
8.2本工程质量控制要点:
8.2.1桩基工程:
8.2.1.1查验施工测量放线成果: 核查测量人员的岗位证书、 仪器检测合格证; 查验施工单位对规划部门提供的定位桩、 室内标高水准点的复核成果(含业主现场交验内容),耒检查放线桩的保护以及高程引测情况; 放线桩复核无误才准开挖, 标高复核无误才准验收计量。
8.2.1.2熟悉、 查阅《岩土工程勘察报告》, 掌握地质剖面、 各层土的类别、 厚度及稳定性, 以及地下水位、 持力层各项物理力学指标。
8.2.1.3检查试成孔各层岩土、 地下水位的流向、 流速、 流量、 水质等情况。是否与《勘察报告》相符, 是否有异常, 由此决定护壁方案。并邀请地勘、 设计等单位对试成孔首桩持力层的确认。
8.2.1.4严格成孔检查, 控制孔径、 扩大头的几何尺寸, 持力层岩样确认, 采用二次丈量法控制入岩深度。
8.2.1.5钢筋笼的制作、 安放检查: 对钢筋保护层厚度和桩头加强筋的焊接, 桩与柱连接密箍的设置等进行严格的检查。
8.2.1.6浇筑桩身时应督促检查孔底是否有积水、 泥块、 碎石、 沉渣, 并要求清除干净。若地下水丰富要求采取孔内抽水或孔外相邻空孔抽水耒降低水位, 确保桩身浇筑质量。坚决杜绝干拌砼浇灌。
8.2.1.7配合检测部门做好桩基检测工作, 获悉《检测报告》结论后才准上部工程投入施工。
8.2.2模板工程:
8.2.2.1检查复核平面轴线、 基准点、 标高、 层高, 结构构件的截面尺寸是否符合设计图纸。
8.2.2.2检查模板安装的平整度、 拼缝接口的平整与严密, 楼层平面是否水平, 模板是否有挠曲现象。
8.2.2.3检查支撑体系是否有足够的刚度和稳定性, 是否确保施工过程中不变形。
8.2.2.4检查同条件养护砼试块的强度报告, 掌握、 推算、 控制拆模时间。
8.2.2.5逐层拆模后对砼构件外观进行检查、 考核, 验证模板安装质量, 进行质量小结。分析原因找出差距, 督促施工方制定改正措施。
8.2.3钢筋工程:
8.2.3.1严格执行钢筋进场检查制度, 审核质量书面文件, 见证取样检测, 合格后准予使用。
8.2.3.2检查构件钢筋的品种、 规格、 数量、 间距、 以及 骨架的几何尺寸, 连接方式、 接头错位、 接头截面百分比等是否符合设计与施工规范要求, 同时, 也要重视多排钢筋、 双层板筋位置的固定。
8.2.3.3检查实际配置钢筋的锚固长度、 搭接长度、 连接错位范围等构造措施是否符合规定。区分受扭腰筋与构造腰筋的绑扎构造。
8.2.3.4检查焊接工的操作证、 实际施焊的外观质量、 焊接接头的布置, 并取样送检测。
8.2.3.5认真区别检查不同构件、 不同环境钢筋的保护层, 必要时采取有效的固定措施。
8.2.3.6检查、 督促梁柱节点核心区内密箍的设置、 柱筋连接处密箍设置、 主次梁集中荷载吊筋、 密箍设置, 顶层框架柱筋的锚固设置。
8.2.3.7要求钢筋代换必须征得设计人员的同意。
8.2.4砼工程:
8.2.4.1审核、 检查进场商品砼的水泥, 砂、 石原材料的检测资料以及砼设计配合比。并进行施工现场配合比调试, 根据不同施工气候, 不同施工部位提出对坍落度、 水灰比的调整。
8.2.4.2浇筑前认真审查浇筑方案与浇筑形象流程图, 检查是否有合理的浇筑顺序、 施工缝留设; 砼泵车的配置、 砼运输车辆的走向。对钢筋保护、 砼质量、 板厚等的控制是否有可靠的保证措施; 是否有预防临时停水、 停电的应急措施。
8.2.4.3浇筑前检查护筋、 护模、 振捣、 找平、 抹面等人员到位情况, 检查施工员是否作技术、 安全交底工作。
8.2.4.4浇筑一定高度的构件( 如柱、 墙板等) 应注意下部过度层的衔接与上部浮浆的处理, 确保浇筑密实无缺陷。
8.2.4.5按图纸检查细部预留、 预插钢筋等是否到位。按规定见证取样留备砼试块。
8.2.4.6在浇筑过程中实行旁站监理、 分班连续跟踪, 果断处理施工过程中出现和将要出现的质量与安全问题, 并作旁站监理记录。
8.2.5砌筑工程:
8.2.5.1检查进场材料并见证取样送检; 核对砌筑部位、 砌筑方法的构造要求、 防水要求是否符合图纸要求。
8.2.5.2实行巡视检查, 检查砂浆强度配合比、 组砌方法, 拉结筋的设置, 后塞口的砌筑工艺、 技术间歇、 砂浆等级等是否符合规范、 规程要求。
8.2.5.3实行平行抽查, 检查其平整度、 垂直度、 灰缝密实度、 饱满度、 组砌方法的质量情况, 随时纠正砌筑质量低下、 滑坡等不良状况, 严格控制整体质量。
8.2.6防水保温、 隔热、 装饰工程:
8.2.6.1对进场材料进行质量书面检查、 实物抽样检测。
8.2.6.2巡视检查施工过程中各构造层工序, 细部是否符合设计要求。必要时进行平行检查, 发现不符合要求立即纠正, 绝不能将后患留在下道工序。
8.2.6.3对屋面、 墙面、 卫生间、 厨房等有条件进行淋水、 蓄水试验、 或雨后逐幢、 逐间检查, 发现问题及时要求整改。
8.2.6.4根据需要实行旁站监理, 并及时做好旁站记录和履行隐蔽工程验收。
九、 监理方法与措施:
为了更好地完成《监理合同》中承诺的: ”三控制, 二管理, 一协调”的坚巨任务。我监理部根据本工程的特点和施工单位的具体条件, 模仿项目现场全面质量管理的模式制订监理方法与措施。必须: 以沟通协调为基础, 按计划—实施—检查—改进( PDCA) 循环形成持续改进的步骤来开展监理工作, 现分述如下:
9.1计划:
9.1.1召开”第一次工地会议”促使各参与方迅速形成现场管理组织机构, 落实人员分工, 并拟定今后每月召开工地例会的时间、 人员、 内容。
9.1.2督促施工方建立健全项目机构, 制定管理制度, 促使项目管理计划落实。
9.1.3经过审批《施工组织设计》来考核其施工方法和安全措施是否先进、 适用、 可靠, 是否符合合同规定条件和国家技术规范。
9.1.4每月工地例会中除解决工程中日常问题之外, 监理方要率先坚持下列原则来发扬团队协同作业精神: ①尊重每位与会人员; ②共同承担责任; ③坚持对事不对人; ④保持开放思路; ⑤提出问题和保持参与问题讨论; ⑥要求人员按时出席, 建设性的倾听意见。
9.2实施:
9.2.1利用”赏识”充分发挥施工队伍自身的管理能力,和素质的提高。对本工程既要注重管理层的加強, 又要突出班组的作用。
9.2.2在利用巡视检查、 平行检查、 旁站监理等方法对施工过程实行质量、 安全控制时, 要使用好”协调”、 ”标准化”、 ”解决问题”三大法宝:
①协调是在施工过程中, 一旦出现任何问题, 应组织相关单位共同讨论协商、 制定在各方立场上都能接受的规则。
②标准化是将施工过程中好的建议、 创造性方法或新的工艺形成通用规程, 在每幢楼、 每层楼层、 每道工序的现场施工, 管理中推广实施。
③遇事必须快速反应, 采用快捷实用的对策耒处理、 解决问题, 并能将其影响或损失降到最低。
9.3检查:
9.3.1每个监理人员在日常工作的同时要定期进行工作小结, 总监也要不断反思自己是否发扬民主作风, 是否从心理学、 行为科学的角度来激励各监理人员的工作积极性。
9.3.2能倾听来自社会各方面意见、 经收集整理, 进行分析,总结经验、 吸取教训。
9.4改进:
9.4.1要防微杜渐, 在工程或监理工作一旦出现偏差, 立即改正。
4.2敢于创新,勤于改进。

玉 山 县 红 宝 石 广 场 工 程
( 1#～5#楼)

监理规划与细则

总监理工程师:

监理单位审核:

建设单位审核:

玉山县建设工程监理有限公司

二0一0年 月 日
