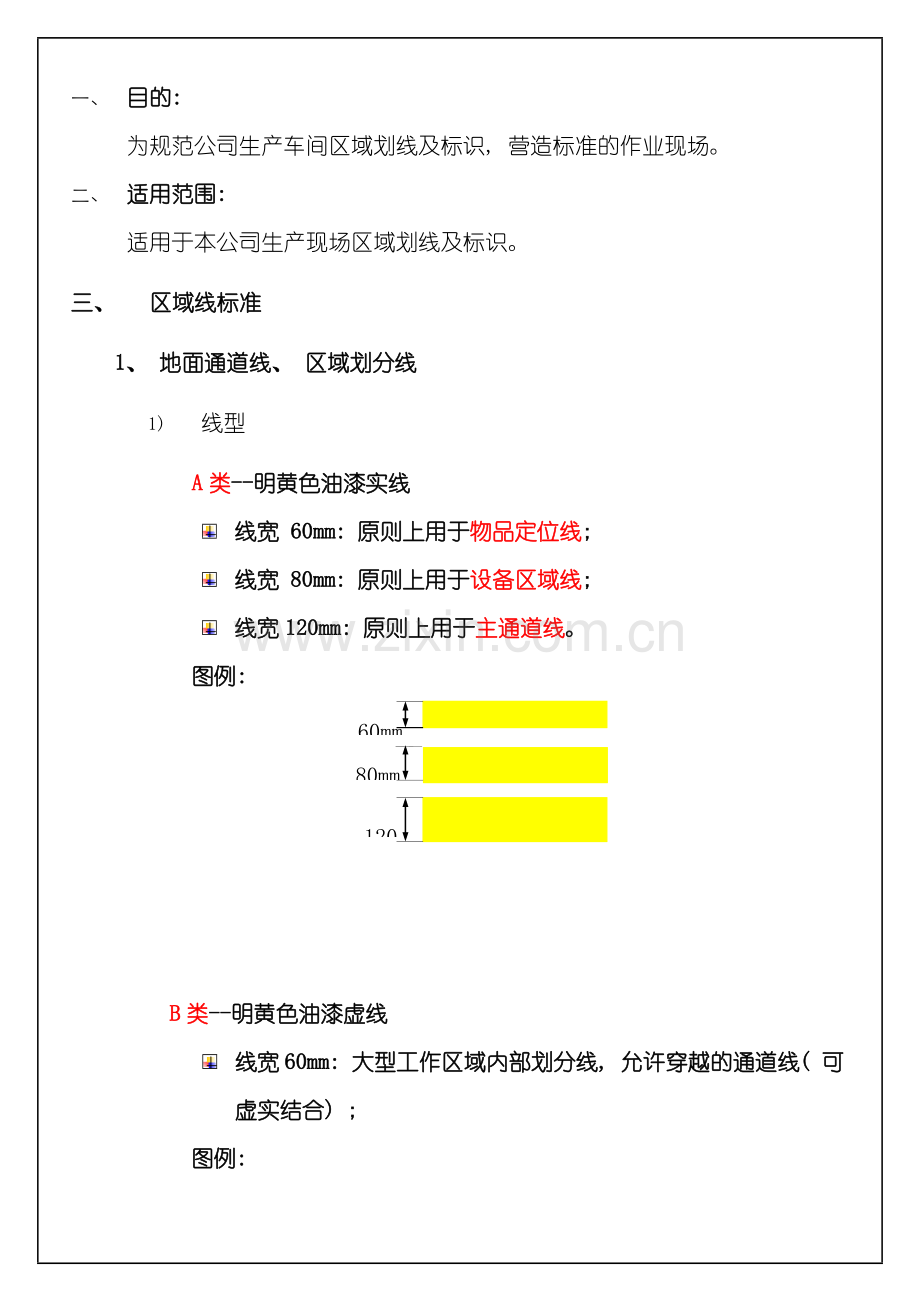

一、 目的:
为规范公司生产车间区域划线及标识, 营造标准的作业现场。
二、 适用范围:
适用于本公司生产现场区域划线及标识。
三、 区域线标准
1、 地面通道线、 区域划分线
1) 线型
A类--明黄色油漆实线
l 线宽 60mm: 原则上用于物品定位线;
l 线宽 80mm: 原则上用于设备区域线;
l 线宽120mm: 原则上用于主通道线。
图例:
60mm
80mm
120mm

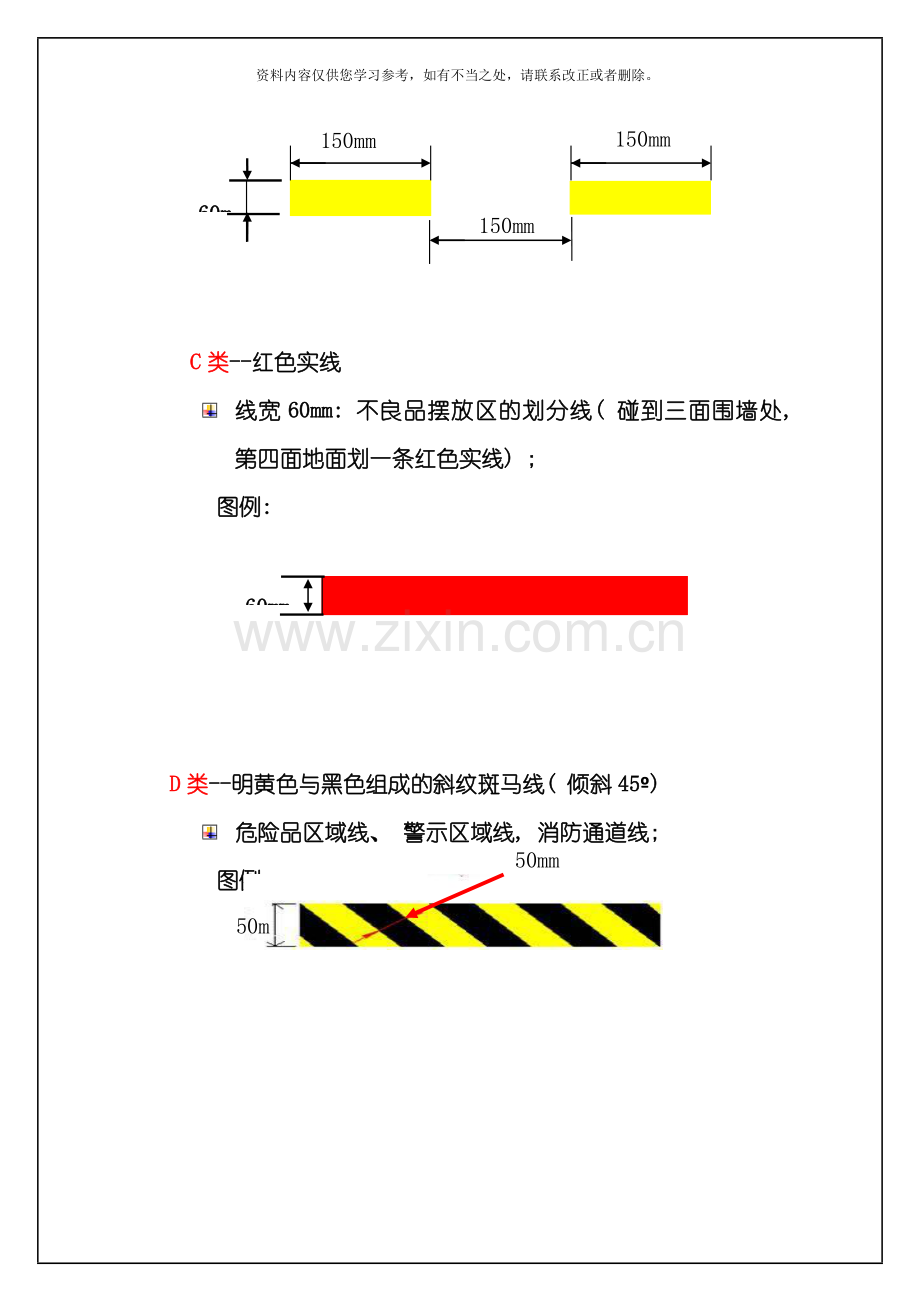

B类--明黄色油漆虚线
l 线宽60mm: 大型工作区域内部划分线, 允许穿越的通道线( 可虚实结合) ;
图例:
150mm
150mm
150mm
60mmm

C类--红色实线
l 线宽60mm: 不良品摆放区的划分线( 碰到三面围墙处, 第四面地面划一条红色实线) ;
图例:
60mm

D类--明黄色与黑色组成的斜纹斑马线( 倾斜45º)
50mm
l 危险品区域线、 警示区域线, 消防通道线;
图例: 50mm

E 类--绿色实线
l 合格品摆放区的划分线和成品仓库的通道线;
图例: 5cm

说明: 在所有适宜贴胶带的地面, 在能达到相同外观效果的条件下, 可用在地面直接贴胶带的方式代替刷油漆。`

2) 定位线

A 类--设备的定位:
l 所有设备与工作台的定位均用黄色四角定位线, 工作台的四角定位线的内空部分注明”XX工作台”字样;
2cm
5cm
图例:
20cm

B 类--不良品区( 废弃物的回收桶、 箱、 不良品放置架) 定位
l 用红色线, 如果定位范围小于40cm×40cm, 则直接采用封闭实线框定位;
20cm
5cm
20cm
2cm
图例:
5cm

不合格品区 范围小于40cm×40cm

废品、 化学品、 危险品
废品、 化学品、
危险品

5cm

清洁用品、 垃圾存放区
清洁用品、 垃圾
存放区

5cm

C 类--物料码放架与形状规则的常见物品、 所有能够移动或容易移动的设备的定位
l 使用黄色四角定位线;
图例:
20cm
2cm
5cm

D 类--消防栓、 配电柜等禁放物品的开门区域处的定位
l 使用红白相间的斑马式填充线;
图例:
说明: 红色线宽5cm, 空白线宽5cm, 45° 倾斜, 区域长度与配电箱一致、 宽度为门的半径。

说明: 红色线宽5cm, 空白线宽5cm, 45o 倾斜, 区域长度与消防栓保持一致、 宽度30cm左右。

手推式灭火器
壁挂式灭火器
说明: 红色、 线宽5cm, 空白宽5cm, 45o 倾斜, 区域长度与灭火器的数量一致、 宽度30cm左右。

E 类--移动式设备的定位( 如液压叉车、 电动叉车、 物料周转车等)
图例:
l 使用黄线四周定位线, 并标明起动方向;

F类--货架的定位
非通道
通道
5cm
5cm
5cm
5cm
20cm
5cm
5cm
5cm
5cm

G类--门开闭线
图例:

5cm
5cm

单开门
双开门

H 类--限高线
图例:

限高4.5m
5cm

I类--警示范围线
1)、 设置在墙面的消防栓; 配电柜、 配电箱、 电气控制柜等; 提醒作业操作注意的区域、 提醒行走注意的区域、 提醒碰头的部位等;
图例:
图B

消防栓、 配电柜等
由设备宽度确定
柜门轨迹线
5cm
由区域大小确定
由区域大小确定
图A

①、 对于墙上固定的凸出配电盒, 可在配电柜两端绘制或粘贴斑马线, 线宽100mm;
②、 对于车间内地面或墙上的凸起物可在周围绘制斑马线: 30mm≤宽度≤50mm

2)、 平推门轨迹警示线
①、 黄黑斑马线宽200mm, 从门外沿向外延伸
②、 黄黑线倾角为45°
③、 黄黑条纹宽度为100mm
④、 斑马线画法为: 先刷黄漆, 贴付美纹纸后涂黑漆

图例:

J类--台面物品定位
l 已加工零件、 作业工具, 检查工具、 记录表、 小物盒, 办公文具等;
图例:

1cm

现场工作台面定置线
现场办公文具定置线
3cm

1cm

3) 、 颜色线条的标准及规格( 油漆或胶带)

4、 工具标识牌
公司统一订制的工具柜、 治工具柜、 物料柜标识牌( 贴在柜门左上角) , 标明工具类别, 负责人。
图例:
XX工具

责任人:

( 1)
类 别:

( 2)

( 4)
( 3)

尺寸:90×60mm

以上规定各单位在具体执行时可作个别调整, 如一些只需标识名称的简单场合可自行打印制作, 但要求醒目、 美观, 力求单位内部统一规范。
5、 车间物料标识牌
车间内部的物料放置点、 待加工、 已加工物料放置点, 对物料名称、 数量、 规格以及最大上限的控制。
图例:
物 料 标 识 卡
编号

名称

规格

数量

6、 区域标识牌制作规范
名称
规格尺寸
材料
版面
放置方式
工位
300*200mm
金属或塑料
白底蓝字
悬挂放置
设备状态标识
200*150mm
铝塑或泡沫
正常运行( 绿色)
故障维修( 红色)
停用保养( 黄色)
悬挂放置
安全重要区域标识
400*300mm
金属或铝塑
”安全重点区”字样
醒目位立式放置
区域标识
300*200mm
金属或塑料
白底蓝字
( 废品: 用红字)
立式放置

7、 其它注意事项
1) 垃圾桶不靠墙定点存放, 定时清理, 不得外溢和积压。
2) 工作场所定置图要规划和显示出:
l 生产场地( 或班组区域位置)
l 通道
l 在制品周转地
l 垃圾存放点
l 其它
3) 工作或生产现场内, 凡定置图中未注明的设施和物品应予以清除, 做到图物相符。
4) 班组休息区有明确的定置与标语。
