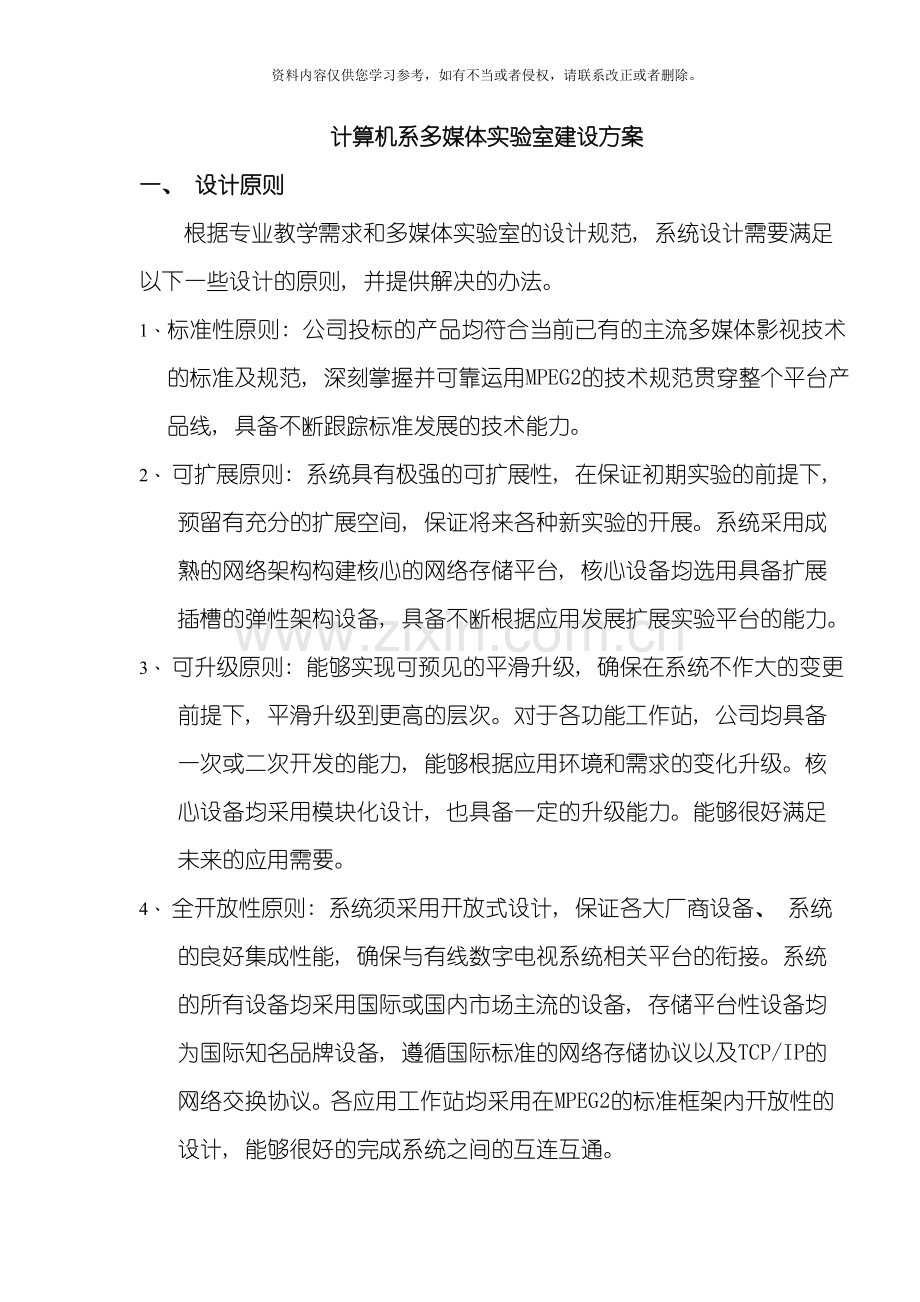

计算机系多媒体实验室建设方案
一、 设计原则
根据专业教学需求和多媒体实验室的设计规范, 系统设计需要满足以下一些设计的原则, 并提供解决的办法。
1、 标准性原则: 公司投标的产品均符合当前已有的主流多媒体影视技术的标准及规范, 深刻掌握并可靠运用MPEG2的技术规范贯穿整个平台产品线, 具备不断跟踪标准发展的技术能力。
2、 可扩展原则: 系统具有极强的可扩展性, 在保证初期实验的前提下, 预留有充分的扩展空间, 保证将来各种新实验的开展。系统采用成熟的网络架构构建核心的网络存储平台, 核心设备均选用具备扩展插槽的弹性架构设备, 具备不断根据应用发展扩展实验平台的能力。
3、 可升级原则: 能够实现可预见的平滑升级, 确保在系统不作大的变更前提下, 平滑升级到更高的层次。对于各功能工作站, 公司均具备一次或二次开发的能力, 能够根据应用环境和需求的变化升级。核心设备均采用模块化设计, 也具备一定的升级能力。能够很好满足未来的应用需要。
4、 全开放性原则: 系统须采用开放式设计, 保证各大厂商设备、 系统的良好集成性能, 确保与有线数字电视系统相关平台的衔接。系统的所有设备均采用国际或国内市场主流的设备, 存储平台性设备均为国际知名品牌设备, 遵循国际标准的网络存储协议以及TCP/IP的网络交换协议。各应用工作站均采用在MPEG2的标准框架内开放性的设计, 能够很好的完成系统之间的互连互通。

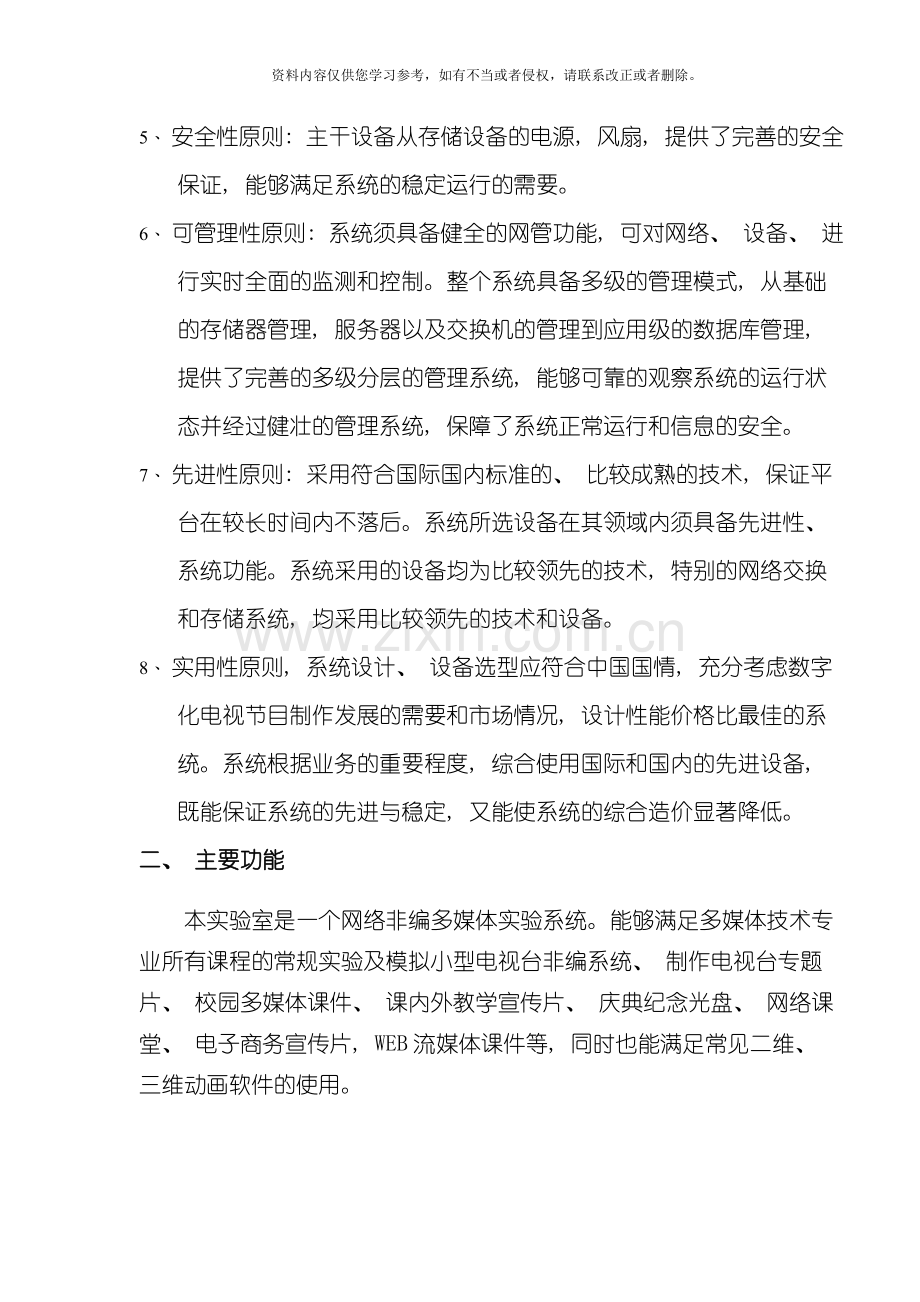

5、 安全性原则: 主干设备从存储设备的电源, 风扇, 提供了完善的安全保证, 能够满足系统的稳定运行的需要。
6、 可管理性原则: 系统须具备健全的网管功能, 可对网络、 设备、 进行实时全面的监测和控制。整个系统具备多级的管理模式, 从基础的存储器管理, 服务器以及交换机的管理到应用级的数据库管理, 提供了完善的多级分层的管理系统, 能够可靠的观察系统的运行状态并经过健壮的管理系统, 保障了系统正常运行和信息的安全。
7、 先进性原则: 采用符合国际国内标准的、 比较成熟的技术, 保证平台在较长时间内不落后。系统所选设备在其领域内须具备先进性、 系统功能。系统采用的设备均为比较领先的技术, 特别的网络交换和存储系统, 均采用比较领先的技术和设备。
8、 实用性原则, 系统设计、 设备选型应符合中国国情, 充分考虑数字化电视节目制作发展的需要和市场情况, 设计性能价格比最佳的系统。系统根据业务的重要程度, 综合使用国际和国内的先进设备, 既能保证系统的先进与稳定, 又能使系统的综合造价显著降低。
二、 主要功能
本实验室是一个网络非编多媒体实验系统。能够满足多媒体技术专业所有课程的常规实验及模拟小型电视台非编系统、 制作电视台专题片、 校园多媒体课件、 课内外教学宣传片、 庆典纪念光盘、 网络课堂、 电子商务宣传片, WEB流媒体课件等, 同时也能满足常见二维、 三维动画软件的使用。

系统以高质量、 专业级多媒体编辑工作站为系统核心, 完成视音频和常见多媒体内容的加工处理, 考虑我院已有的传统采集设备, 采用模拟与数字并存的灵活的视频采集方式, 并提供输出到磁带、 刻录到光盘, 共享到网络等多样化的项目输出选择。独立于制作之外的视频存储与管理工作站主要完成对编辑站点的管理和共有素材的存储。多媒体编辑工作站建议采用视频界口碑良好的Matrox公司的非编卡, 支持原始的DV和MPEG-2编辑, 能实现实时的千余种广播质量的二维、 三维数字视频特技、 过渡特技和实时的三层编辑, 并可实时添加广播级质量的字幕。
三、 设备配置及技术要求
1、 实验系统流程: 本实验室采用非编有卡工作站、 网络服务器、 交换机和磁盘阵列等设备组成。
流程介绍:

2、 设备说明:
①教学主机。建议选用Matrox RT X2板卡, 用于连接多种视频源, 实现上下载, 作为网络、 存储、 作业管理服务器, 用于管理磁盘阵列。机型采用兼容系列。
A、 教学主机介绍

Matrox RT.X2 SD 是中级 DV 编辑平台 RT.X2 系列编辑平台之一, 以突破性价位提供功能强大的DV实时编辑。
在一套中等配置的系统上, 您能够实时编辑至少 5 层原始 DV 视频层再加 6 层图文层。

B: 主要技术参数
l 实时播放带alpha通道的标清32-bit MPEG-2 I-帧 AVI文件
l 在标清时间线上实时将HDV素材下变换为标清素材
l 实时在标清时间线上混编多格式多机位镜头素材
l 将高清时间线以高质量硬件方式实时下转换为标清格式输出
l 加速输出为DVD、 多媒体格式, 包括Flash Video和Adobe Clip Notes
l 用于Adobe After Effects、 Bridge、 Photoshop、 Autodesk Combustion、 3ds Max、 eyeon Fusion、 NewTek LightWave 3D和Windows Media Player的所见即所得支持, 可用Alt+Tab动态切换
l 复合、 Y/C、 标清模拟分量输入和输出
l 需要自配Adobe Premiere Pro和Adobe Production Studio
l 实时 Flex CPU 特技
l 实时基本色彩校正特技
l 实时局部色彩校正特技
l 实时色度和亮度键特技
l 实时变速特技
l 实时过渡特技
l 实时跟踪遮片特技
l 实时移动和缩放特技
l 实时将标清素材上变换为高清时间线
l 实时将高清素材下变换为标清时间线
l 实时基本色彩校正特技 — 基本色彩校正对于所有制作来说都非常重要, 无论是要令个镜头之间色调保持一致、 保证符合广播安全电平或是加强画面效果都要使用这个特技。基本色彩校正提供基本 proc amp 控制、 包括高亮度、 中间亮度或是阴影亮度的色彩校正及输入输出电平控制。

l 实时 proc amp 控制 — Matrox RT.X2 系列平台能够方便地调节 4 种 proc amp 控制, 包括色调、 色饱和度、 亮度和对比度。色调让您改变一幅图像的整体色调。饱和度让您调节颜色的纯度。对比度让您调整一幅图像中的最亮和最暗的区域之间的亮度差别。亮度调节黑电平。您也能用这些控制功能来创作如黑场白场这样的实时特技。

l 实时颜色匹配和颜色平衡 —可使用 9 个与黑( 阴影) 、 中和白( 高光) 有关的参数进行色彩校正, 达到专业效果。只需要一步操作就能够完成黑、 白、 灰与参考素材之间的颜色匹配和平衡校正。
l 实时输入输出电平控制 —用柱状图显示, 电平控制和亮度电平能够重新分配, 以扩大素材的动态范围。例如明亮的部分能够更明亮, 黑暗的部分能够变得更暗, 有 5 种参数可用--输入信号的黑、 白和伽码电平, 输出信号的黑、 白电平。 还有自动白和自动黑控制。

l 实时局部色彩校正特技 — 局部色彩校正是一个先进的工具, 用于精确调节或是制作效果夸张的特技。它提供基本色彩校正滤镜的所有控制参数, 再加上一个能够将特技控制在某个范围内的像素的特技的功能。能够使用彩色和/或亮度选择像素。还能够使用简单的垃圾色块工具, 将特技限制在某个区域内。还能够反选像素。
局部色彩校正特技能够用于制作颜色保留和颜色替换等效果。它能够用于如改变图像上一条裙子的颜色、 加深背景天空的颜色或是像电影《辛德勒的名单》里, 画面上只有一个物体或是人是彩色的, 其它部分都是黑白的效果。
l
实时色度和亮度键特技 — Matrox RT.X2 提供业内最精确的实时色度键。它能够轻易地制作干净的蓝和绿幕抠像, 甚至在环境灯光不佳情况下拍摄的 DV 和 HDV 素材也效果良好。它能将 视频上取样为 4:4:4 分辨率, 使用先进的降噪算法以得到满意效果。自动键智能化地调节键, 制作软边, 去掉杂色并保留阴影。如果需要的话, 您能够进一步用手动控制精确调整抠像。Matrox Axio 色键能够抠掉任何颜色, 不只是蓝色和绿色。它还能够反选, 显示生成的遮片以精确调整键。

l 实时亮度键有 low clip( 低亮度素材) 、 low gain( 低增益) 、 high clip( 高亮度素材) 、 high gain( 高增益) 和 transparency( 透明度) 控制。

l 实时变速特技 —您能够使用变速以强调某个特殊时刻、 拉长画面以配合伴音的长度或是加强画面效果。Matrox Axio 可使用场或帧混合制作平滑的快和慢动作。实时过渡特技 — Matrox Axio 支持标准的叠化、 SMPTE 扫换和不规则划像, 带软边及彩色边。

l 实时跟踪遮片特技 — 实时跟踪遮片特技能够使用一个遮片将一层素材叠加到阵层素材上, 决定两层素材如何叠加。您能够使用一个黑白的视频或是图文素材作为遮片, 或是使用一个带alpha通道的图文素材或是图文序列作为遮片。在使用灰度素材作为遮片时, 遮片里黑色的部分在前景素材里成为透明的部分, 白色的部分为不透明的部分, 挡住背景素材在画面上显示, 灰色的部分为半透明的部分, 令背景素材部分显示出来。

l 实时移动和缩放特技 — 这个特技令您能够实时同时制作几个 2D DVE, 能够方便地制作画中画特技。您能够使用移动和缩放特技实时制作几个字幕。
C、 教学主机配置
非编系统配置单
编号
产品名称
型 号
说明
数量
1
CPU
酷睿6300
联保
1
2
主板
P5B-E PLUS
联保
1
3
内存
金斯顿1G DDRII

2
4
显示卡
ATI X800
256M
1
5
声卡
创新5.1

1
6
系统硬盘
80G/7200转
希捷SATA
1
7
素材硬盘
160G/7200转
希捷SATA
1
8
键盘
超薄
LG套装
1
9
鼠标
光电
1
10
机箱
4U加长工控

1
11
电源
磐石500W
3C认证
1
12
显示器
17纯平
明基
2
13
音箱
漫步者2.1
高保真
1
14
刻录机
16XDVD
先锋
1
15
1394DV卡

1
16
网卡
板载

17
视频卡
MATROX RT.X2 SD
套装

18
恢复盘
光盘

1
教学主机非编系统单价合计: 30600 元

②学生机。建议选用Matrox RTX 10, 采用入门容易, 功能全面的编辑软件Adobe Premiere Pro, 单机可实现采集、 配音、 编辑、 输出, 方便学生真正掌握广播电视的制作流程, 提高实际操作能力, 进而增加实操经验 。学生经过选用有卡工作站, 可在本地完成”采集→剪辑→字幕→特技→配音→输出”的整个制作流程。
A:Matrox RT.X10 介绍
Matrox RT.X10 HW是一套实时视频编辑卡, 需要自配 Adobe Premiere Video Collection软件, 专为需要快速制作高质量家庭录影的爱好者设计。Matrox RT.X10 HW是基于 Matrox 新技术 Power of X 的一款产品。 Power of X 是将 CPU 的可扩展性和专用硬件的高效性相结合而应用于实时视频编辑的全新架构。RT.X10 Suite 的实时编辑功能为您提供了无限的创作自由。您能够大胆尝试各种特技, 随意修改替换, 直到您满意为止。这一切都是那么轻松, 快捷! Matrox RT.X10 HW 系统包括一流的视频采集和实时 3D 特技卡、 一条音/视频接口电缆。
Matrox RT.X10 HW 搭配 Adobe Premiere Pro 比纯软件编辑系统提供更多实时编辑和高效功能。 您能够更快地实时视频、 实时编辑, 无需生成, 再将完成的作品快速传输到磁带、 VCD、 SVCD、 DVD 和网络上。您花纯软件编辑产品的价钱得到一套高质量、 高分辨率的实时编辑系统、 专业 DVD 刻录及先进的音频编辑工具。

Matrox RT.X10 HW 令您制作出专业效果。您能够方便地创立家庭录影、 商业录像和教学录像, 您会为自己的作品感到骄傲。实时彩色校正能够美化所有镜头。实时广播级质量字幕和可用户自定义的 3D 特技, 如卷页、 不规则划像、 球特技、 立方体特技、 碎片特技、 3D瓦片特技和画中画特技让您的项目达到高端电视质量, 实时超平滑快和慢动作能够创作出夸张或是幽默的效果。多声道混音器能够方便地配音和添加音乐。
B:学生机配置( 兼容系列)
非编系统配置单
编号
产品名称
型 号
说明
数量
1
CPU
p4 3.0G
intel联保
1
2
主板
华硕945PL
全国联保
1
3
内存
金斯顿1G
一代667
1
4
显示卡
华硕7300
256M
1
5
声卡
创新5.1
16bit　
1
6
系统硬盘
80G/7200转
希捷SATA
1
7
素材硬盘
160G/7200转
希捷SATA
1
8
键盘
超薄
LG套装
1
9
鼠标
光电
1
10
机箱
4U
专业工控　
1
11
电源
磐石500W
3C认证
1
12
耳机

高保真
1
13
刻录机
16XDVD
先锋
1
14
网卡
板载

1
15
显示器
17纯平
明基
1
16
视频卡
MATROXRT.X10
套装含接口箱
1

学生机非编系统单价合计: 9300/套
③千兆交换机。用于进行网络数据的高速传输, 方便调用磁盘阵列数据
④硬盘阵列。经过教学主机进行磁盘阵列管理, 用于保存素材, 并可经过压缩系统进行DVD/VCD制作/光盘刻录, 经过流媒体服务器系统将编辑好的素材上传到网络。
⑤DVD/VCD制作系统, 建议采用OPTIBASE 230广播级压缩卡, 可直接将编辑好的素材压缩成为高质量的DVD/VCD;
⑥高清摄像机一台。摄像机建采用SONY HDR-FX7E
主要技术参数:
l 摄像机类型 高清数码摄像机
l 图像感光器元件CMOS
l 最大像素数(万个)112
l 有效像素数(万个)动画: 778K个像素( 4: 3) , 1037K个像素( 16: 9) ; 静像: 778K个像素( 4: 3) , 1037K个像素( 16: 9)
l 图像感光器数量3
l 图像感光器尺寸1/4英寸
l 视频信号PAL彩色, CCIR标准 1080/50i规格
l 光学变焦倍数20
l 数字变焦倍数30
l 镜头性能f=3.9-78mm, 当转换为35mm照相机时37.4-748mm( 16:9) , 45.7-914mm( 4:3) , F1.6-2.8
l 滤镜口径( mm) 62mm
l 对焦系统 自动/手动(变焦环)
l 影像稳定器 无
l 取景器 16:9彩色取景器(252,000像素)
l 显示屏尺寸( 英寸) 3.5
l 液晶显示屏3.5英寸(约21.1万像素)16:9液晶显示屏
l 闪光灯 支持外接闪光灯
l 照明度( lux) 4lx( lux) ( F1.6)
l 快门 自动: 1/60秒-1/ 秒; 手动: 1/3秒-1/10000秒
l 夜摄功能 红外夜摄功能
l 遥控功能 支持
l 麦克风 有
l 照片模式 日落后的摄录设置、 人像摄录设置、 以及黑白摄录设置; 手工调节光圈、 增益、 白平衡、 快门速度和焦距
l 功能特点 FX7E提供一系列专业手动设置, 如光圈, 增益, 白平蘅和快门速度等, 适用于各种环境中的影视拍摄
l 音频录制系统 PCM系统量子化: 12位( Fs 32kHz,立体声1, 立体声2) , 16位( Fs 48kHz,立体声)
l 接口类型 IEEE 1394、 USB端口
l AV端子 AUDIO/VIDEO输出、 COMPONENT OUT插孔、 HDMI OUT插孔、 LANC插孔、 HDV/DV插孔
l 存储 存储卡插槽 支持
l 记录格式 静态图像JPEG(Exif Ver.2.2), 录像系统( DV、 HDV)
l 记录介质 DV录影带, MemoryStick Duo, MemoryStick PRO Duo
l 随机闪存 无
l 电池类型 NP-F570锂电池( 2200mAh)
l 电池供电时间 HDV格式: 连续录制160分钟, 典型录制: 95分钟; DV格式: 连续录制165分钟, 典型录制: 105分钟
l 附带软件 无
l 随机附件 交流适配器、 电源线、 遥控器( 含电池) 、 A/V电缆、 分量视频电缆、 USB电缆、 大眼罩、 NP-F570锂电池、 带镜盖的镜头遮光罩
l 工作温度( ℃) 0-40℃
l 工作湿度 10-80%
l 存储温度( ℃) -20-60℃
l 存储湿度 小于90%
⑦流媒体传输卡( 注: 可选配! 属赠送项目) 。与网络进行连接, 制作作品以网络传输流的方式发布。
⑧压缩服务器。建议采用MPEG MovieMaker 230 DVD定位MPEG-1和MPEG-2编码方案的专业级产品, 主要应用于一些企业和政府单位的DVD制作。MovieMaker 230 DVD 可作为专业编码首选解决方案, 有复合、 S端子和YUV分量视频输入接口, 非平衡音频输入接口。
技术参数:
l 支持对外部视频源、 文件和录像带的实时编码
l 支持 SDI, YUV和S端子视频输入
l 支持SDI 嵌入式( Embedded) 音频, AES/EBU数字和模拟音频输入, 支持两路立体声
l Dolby® Digital立体声和Dolby® Digital Audio 5.1直通
l 简捷的半PCI 尺寸板卡
l 顶级的数字和模拟视频质量
l 完全硬件平台保证实时特性和视频质量
l 支持多语言轨
l 支持MPEG-1和MPEG-2的全方位的应用
l 功能强大的SDK, 快速集成和开发
l 性能稳定可靠, 提供运行跟踪记录
四、 设备价格预算
设备名称
技术说明
数量
单价/元
合计( 元)
学生机
建议Rt x10系统+兼容PC
40套
9000
360000
教学机
建议RT.X2 SD 系统+兼容PC
1套
30600
30600
2T磁盘阵列
建议SATA接口标准
1套
2
2
高清数码摄像机
建议日本SONY HDR-FX7E
1个
27400
27400
交换机
千兆
1套
5800
5800
DVD/VCD制作
建议以色列OPTIBASE 230系统
1套
2
2
吊架投影仪及控制台
不限
1套
10000
10000
图像处理 图像浏览 图像捕捉 图片压缩 动画制作 图标工具 编辑软件 CAD 图形 音频工具 视频工具 MP3 播放 MP3 制作 MIDI工具 CD 播放 收藏管理 光盘刻录
建议有(Photoshop\Premiere\Illustrator\Freehand\Pagemaker\Flash\Aftereffects\Combustion)。 正版非编软件包1套, MAYA,3DMAX,AUTOCAD
若干
23000
23000
合 计
500800
备 注:
1、 以上费用含实验室地板、 学生机、 教学机工作台及所有耗材、 工程费用。
2、 投标公司提供免费师资培训4名。
3、 投标公司愿意为我院多媒体技术专业学生提供校外实习, 并成为我系挂牌校外实习基地。

5月28日
