物理电路故障
先根据题给条件确定故障是断路还是短路：两灯串联时，如果只有一个灯不亮，则此灯一定是短路了，如果两灯都不亮，则电路一定是断路了；两灯并联，如果只有一灯不亮，则一定是这条支路断路，如果两灯都不亮，则一定是干路断路。在并联电路中，故障不能是短路，因为如果短路，则电源会烧坏。再根据第一步再判断哪部分断路或短路。
例1：L1与L2串联在电路中，电压表测L2两端电压，开关闭合后，发现两灯都不亮，电压表有示数，则故障原因是什么？解：你先画一个电路图：两灯都不亮，则一定是断路。电压表有示数，说明电压表两个接线柱跟电源两极相连接，这部分导线没断，那么只有L1断路了。
如果碰上了电压表电流表就把电压表当开路，电流表当导线。这个是因为电流表电压小，几乎为零。但电压表不同。 此处要注意的是，电压表只是看做开路，并不是真的开路。所以如果碰上了一个电压表一个用电器一个电源串联在一起的情况，要记得。电压表是有示数的。有一些东西光看理论分析是不好的，要多做题啊，做多得题，在分析总结以下，会好很多。而且如果有不会的，一定要先记下来，没准在下一题里就会有感悟。
简单电路故障类习题的分析判断
电路故障是指电路连接完成通电时，整个电路或部分电路不能工作。 它产生的原因主要有：元件本身存在问题，如元件内部开路、短路；连接时选用的器材不当（如R1>>R2）；电路导线接触不良或断开等。
初中物理学习的电路的三种基本状态是：通路，电路形成回路，电路中有持续电流，电路工作；开路，指电路的某一位置断开，无法形成回路，电路中没有电流，电路不工作；短路，指电源的正负极被导线直接相连，电流不经过用电器直接从电源正极流向负极，此时电路中的电流极大，可能烧坏电源。
 因此，综合起来，初中阶段的电路故障一般可以概括为短路和短路两种原因所引起的。分析和判断的一般思路就是首先判断故障原因是短路或断路引起的，然后再判断是哪部分电路出现的短路或断路故障。分析的基本方法依然是根据电流的流向方法。
从电路中是否有电流入手分析电路故障不失为一条捷径。若电路（或某一支路）中无电流，则电路是开路；若电路中有电流，则是通路，但既存在故障，则电路中就有部分电路短路（亦称短接）；而整个电路被短路时电路中的电流极大，将出现电流表打表现象，同时整体电路短路故障一般只出现在并联电路中，串联电路一般不出现整体短路故障的分析。
    下面以几个常见的电路为例，具体分析电路故障：
    例1、如图1，闭合开关时，两灯都不亮，电压表示数为0。则原因可能是（   ）
    A、L1短路    B、L2短路    C、L1开路    D、L2开路
    分析：闭合开关时，两灯都不亮（或电流表无示数），表明电路中无电流，从上面的分析可以得出这是开路故障。那么是L1还是L2开路呢？可以通过电压表的示数来进行分析，因为电压表测量L1两端电压，若是L1开路，则电压表应与L2串联接在电源两端，它应该有示数且接近电源电压，而此时电压表示数为0，说明电压表没有连接到电源两端。因此本题的正确选项是D。
例2、如图2，闭合开关时，电流表有示数，电压表示数接近电源电压，则原因可能是
    A、L1短路     B、L2短路    C、L1开路    D、L2开路
    分析：闭合开关时，电流表有示数（或指针偏转），表明电路中有电流，从上面的分析可以判断这是电路中的部分电路短路故障。

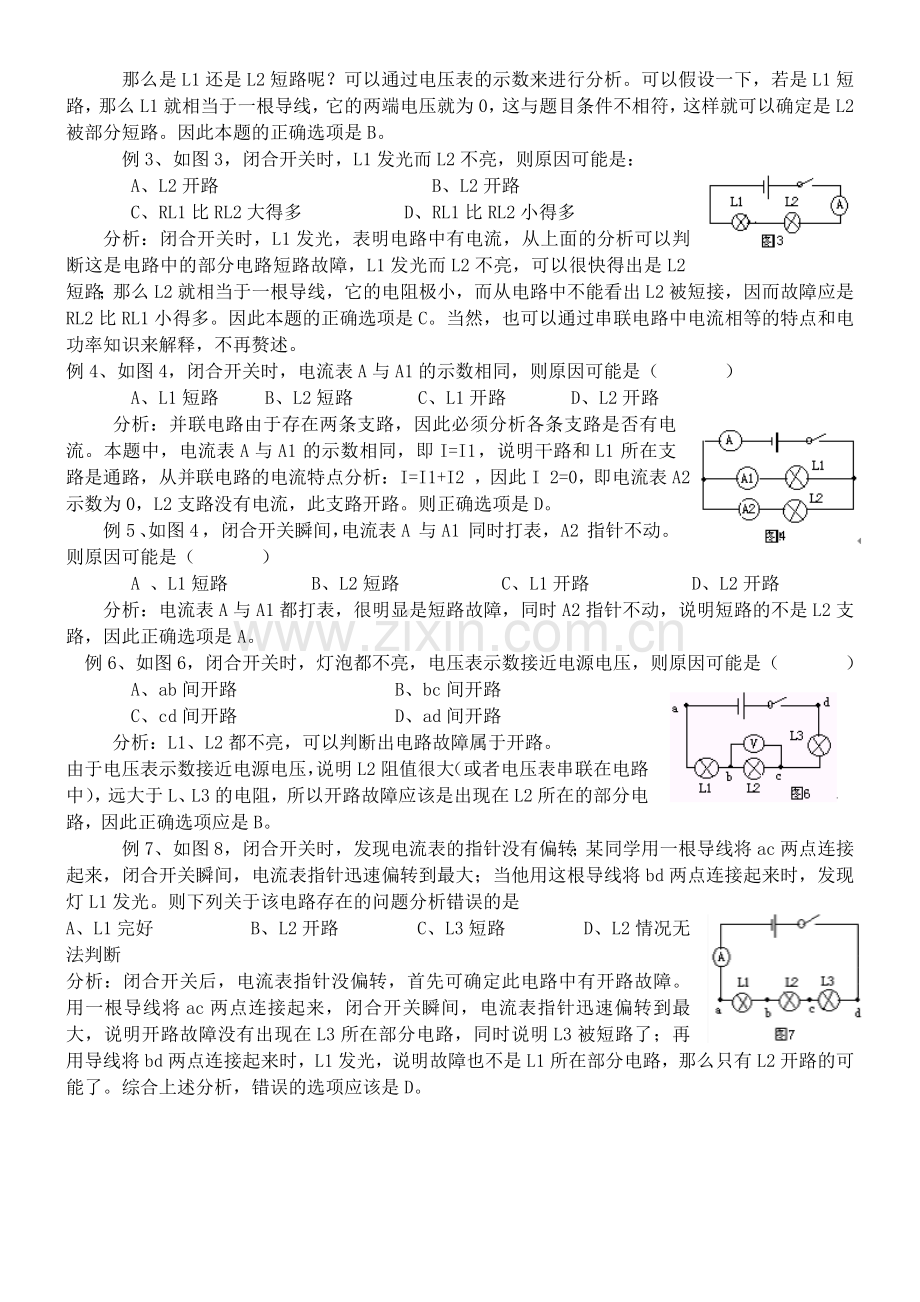

   那么是L1还是L2短路呢？可以通过电压表的示数来进行分析。可以假设一下，若是L1短路，那么L1就相当于一根导线，它的两端电压就为0，这与题目条件不相符，这样就可以确定是L2被部分短路。因此本题的正确选项是B。
   例3、如图3，闭合开关时，L1发光而L2不亮，则原因可能是：
    A、L2开路            B、L2开路
    C、RL1比RL2大得多      D、RL1比RL2小得多
  分析：闭合开关时，L1发光，表明电路中有电流，从上面的分析可以判断这是电路中的部分电路短路故障，L1发光而L2不亮，可以很快得出是L2短路；那么L2就相当于一根导线，它的电阻极小，而从电路中不能看出L2被短接，因而故障应是RL2比RL1小得多。因此本题的正确选项是C。当然，也可以通过串联电路中电流相等的特点和电功率知识来解释，不再赘述。
例4、如图4，闭合开关时，电流表A与A1的示数相同，则原因可能是（    ）
    A、L1短路   B、L2短路    C、L1开路    D、L2开路
   分析：并联电路由于存在两条支路，因此必须分析各条支路是否有电流。本题中，电流表A与A1的示数相同，即I=I1，说明干路和L1所在支路是通路，从并联电路的电流特点分析：I=I1+I2 ，因此I 2=0，即电流表A2示数为0，L2支路没有电流，此支路开路。则正确选项是D。
  例5、如图4，闭合开关瞬间，电流表A与A1同时打表，A2指针不动。则原因可能是（    ）
    A 、L1短路     B、L2短路      C、L1开路      D、L2开路
  分析：电流表A与A1都打表，很明显是短路故障，同时A2指针不动，说明短路的不是L2支路，因此正确选项是A。
 例6、如图6，闭合开关时，灯泡都不亮，电压表示数接近电源电压，则原因可能是（    ）
    A、ab间开路         B、bc间开路
    C、cd间开路         D、ad间开路
   分析：L1、L2都不亮，可以判断出电路故障属于开路。
由于电压表示数接近电源电压，说明L2阻值很大（或者电压表串联在电路中），远大于L、L3的电阻，所以开路故障应该是出现在L2所在的部分电路，因此正确选项应是B。
   例7、如图8，闭合开关时，发现电流表的指针没有偏转；某同学用一根导线将ac两点连接起来，闭合开关瞬间，电流表指针迅速偏转到最大；当他用这根导线将bd两点连接起来时，发现灯L1发光。则下列关于该电路存在的问题分析错误的是
A、L1完好      B、L2开路     C、L3短路     D、L2情况无法判断
分析：闭合开关后，电流表指针没偏转，首先可确定此电路中有开路故障。用一根导线将ac两点连接起来，闭合开关瞬间，电流表指针迅速偏转到最大，说明开路故障没有出现在L3所在部分电路，同时说明L3被短路了；再用导线将bd两点连接起来时，L1发光，说明故障也不是L1所在部分电路，那么只有L2开路的可能了。综合上述分析，错误的选项应该是D。
