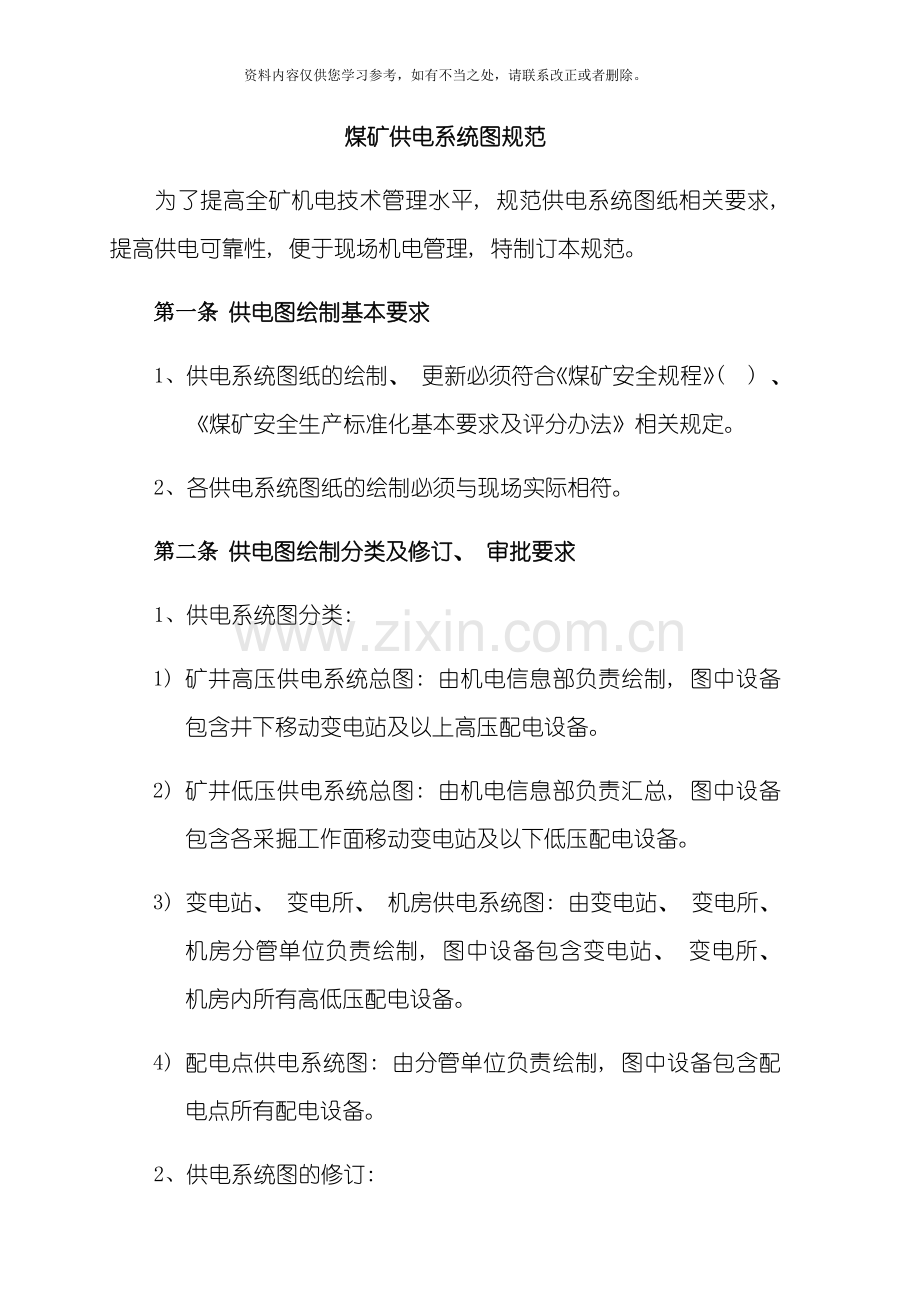

煤矿供电系统图规范
为了提高全矿机电技术管理水平, 规范供电系统图纸相关要求, 提高供电可靠性, 便于现场机电管理, 特制订本规范。
第一条 供电图绘制基本要求
1、 供电系统图纸的绘制、 更新必须符合《煤矿安全规程》( ) 、 《煤矿安全生产标准化基本要求及评分办法》相关规定。
2、 各供电系统图纸的绘制必须与现场实际相符。
第二条 供电图绘制分类及修订、 审批要求
1、 供电系统图分类:
1) 矿井高压供电系统总图: 由机电信息部负责绘制, 图中设备包含井下移动变电站及以上高压配电设备。
2) 矿井低压供电系统总图: 由机电信息部负责汇总, 图中设备包含各采掘工作面移动变电站及以下低压配电设备。
3) 变电站、 变电所、 机房供电系统图: 由变电站、 变电所、 机房分管单位负责绘制, 图中设备包含变电站、 变电所、 机房内所有高低压配电设备。
4) 配电点供电系统图: 由分管单位负责绘制, 图中设备包含配电点所有配电设备。
2、 供电系统图的修订:

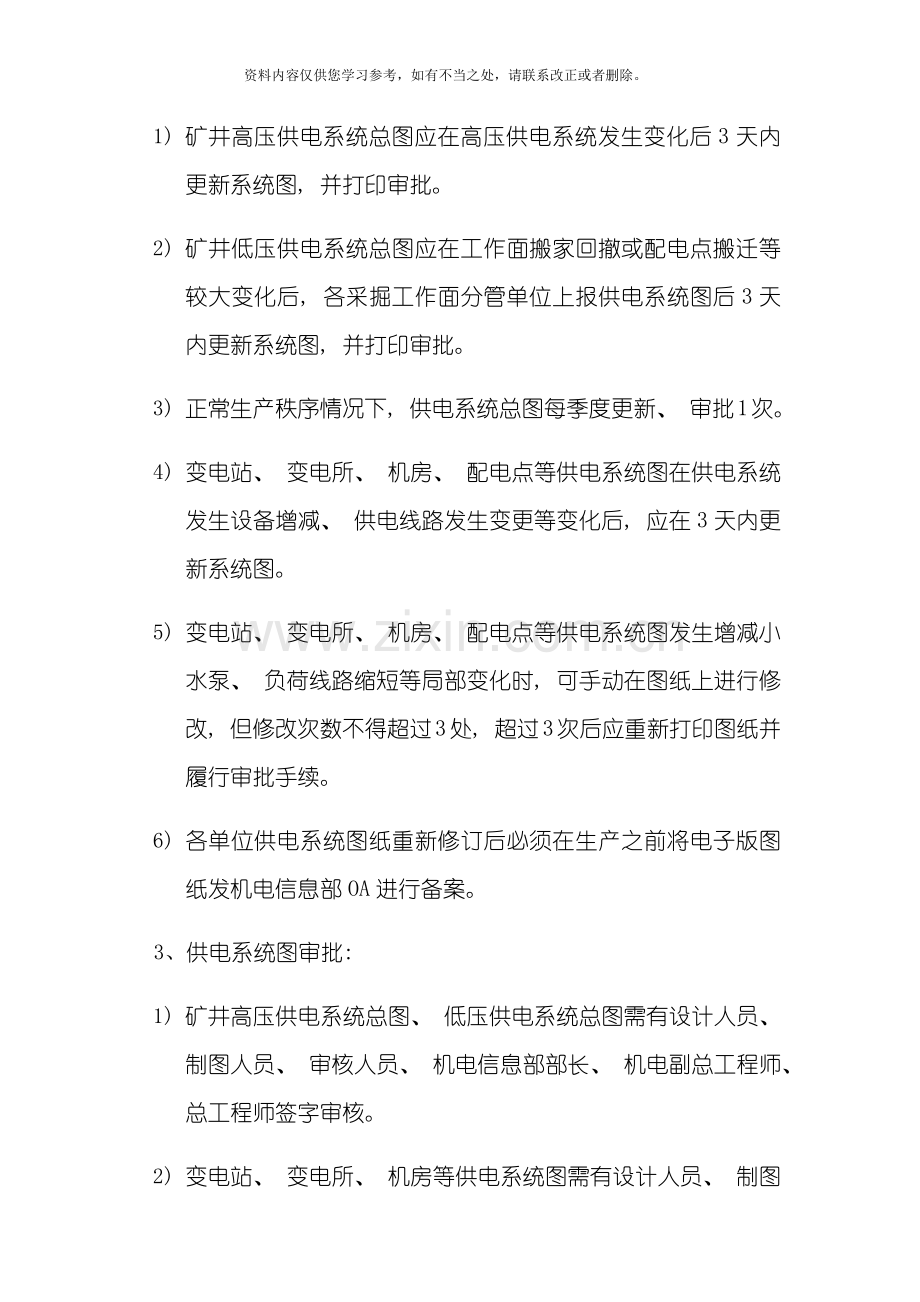

1) 矿井高压供电系统总图应在高压供电系统发生变化后3天内更新系统图, 并打印审批。
2) 矿井低压供电系统总图应在工作面搬家回撤或配电点搬迁等较大变化后, 各采掘工作面分管单位上报供电系统图后3天内更新系统图, 并打印审批。
3) 正常生产秩序情况下, 供电系统总图每季度更新、 审批1次。
4) 变电站、 变电所、 机房、 配电点等供电系统图在供电系统发生设备增减、 供电线路发生变更等变化后, 应在3天内更新系统图。
5) 变电站、 变电所、 机房、 配电点等供电系统图发生增减小水泵、 负荷线路缩短等局部变化时, 可手动在图纸上进行修改, 但修改次数不得超过3处, 超过3次后应重新打印图纸并履行审批手续。
6) 各单位供电系统图纸重新修订后必须在生产之前将电子版图纸发机电信息部OA进行备案。
3、 供电系统图审批:
1) 矿井高压供电系统总图、 低压供电系统总图需有设计人员、 制图人员、 审核人员、 机电信息部部长、 机电副总工程师、 总工程师签字审核。
2) 变电站、 变电所、 机房等供电系统图需有设计人员、 制图人员、 审核人员、 单位负责人、 机电副总工程师签字审核。
3) 配电点等供电系统图需有设计人员、 制图人员、 审核人员、 单位负责人签字审核。
4) 设计人员及制图人员必须为各单位机电技术员、 审核人为机电主任工程师或机电副区长。
5) 所有签字必须本人手签、 不得打印。
第三条 供电图图纸构成
图纸包含系统图图例、 图幅标准、 标题栏、 技术参数明细栏四部分, 具体要求如下:
1、 图例
1.1地面变电站供电系统按开关柜主接线方式绘制。
1.2井上设备、 设施图形符号执行GB/T4728- 标准。
1.3井下设备、 设施图形符号执行MT/T570-1996标准( 见附件1) 。
1.4使用合肥明信供电软件绘制图纸时, 各设备、 设施图形符号应统一, 全部选用系统默认标准符号。
1.5上述标准未涵盖的新设备、 设施可自行设定图例, 但须在图中增设图例栏标出并说明( 非标准图例) 。
2、 图幅标准
2.1图纸基本幅面应采用下表所规定的的基本幅面
图纸幅面
A0
A1
A2
A3
A4
尺寸B*L
849*1189
594*841
420*594
297*420
210*297
c
10
5
a
25
e
20
10
表中 B、 L—图纸幅面的宽、 长。
e 图纸不留装订边时, 图纸幅面与图框的间距。
c、 a 图纸留有装订边时, 图纸幅面与非装订边图框、 装订边图框的间距。
2.2绘制供电系统图时根据图纸内容及牌板大小应选择标准图幅, 一般各配电点供电系统图优先选择A3图幅, 变电所、 变电站、 机房等高压供电系统图优先选择A0或A1图幅, 其它可根据牌板大小适当选择。
2.3绘制矿井高压供电系统总图及矿井低压系统总图时可根据图纸内容适当选择A0加长幅面, 在A0幅面的基础上长边适当加长。
2.4绘图时应用粗实线画出图框。
3、 标题栏
标题栏位于图纸右下角。标题栏内容包括: 名称( 图纸名称及单位名称) 、 图纸编号( 成套图纸总张数、 第几张) 、 签字区( 签字栏目包括设计、 制图、 审核、 机电信息部部长、 机电副总、 总工程师、 签字日期。签字须由本人手写签) 。根据供电系统图等级不同, 标题栏分为全矿供电系统图标题栏、 变电所( 包括变电站、 机房) 供电系统图及配电供电系统图标题栏三种( 见附件2) 。
4、 技术参数明细栏
受图幅限制, 图中设备不易标注的参数等内容, 可在图上另设明细栏集中标注。明细栏设在标题栏上方, 格式可参照所须标注的参数内容自行设计。
第四条 供电图绘图总体要求
1、 供电系统图设备、 设施成排平行布置, 表示电缆的连线水平或垂直布置, 连线采用单线条表示。
2、 同一区域内( 变电所内、 变配电点内或图纸上) 不同电压等级的、 不同用途类型的设备应分排布置。
3、 设备、 线路要布局合理、 排列整齐、 疏密有度、 标注清晰, 线路尽量避免交叉。
4、 同一变电所或变配电点的电气设备要用矩形点划线( 绿色) 线框框起, 图中要标注出变电所或变配电点名称。
5、 在图上, 变电所之间、 变电所与配电点之间应留有适当的距离。
6、 参数标注齐全、 清晰; 符号、 线型、 字体及字号统一、 规范。
7、 图纸绘制要求使用AUTO CAD或与之兼容的软件绘制。
8、 线型规定
( 1) 粗实线: 线宽0.5mm, 使用范围: 图框、 标题栏外框。
( 2) 中实线: 线宽0.35mm, 使用范围: 高压电气设备、 10kV及以上高压电缆连线。
( 3) 细实线: 线宽0.25mm, 使用范围: 标题框, 低压变配电设备、 10kV以下低压电缆连线。
( 4) 细虚线: 线宽0.25mm, 使用范围: 断电仪断电范围、 局部接地线。
( 5) 点划线: 线宽0.25mm, 使用范围: 变电所及配电点边框。
9、 图中文字格式一般采用仿宋体、 标准样式, 文字高度为2.5mm、 3.5mm或5mm, 根据标注文字多少, 图中标注文字可适当放大和缩小; 制图中所有符号、 标注、 文字说明等应保证大小、 比例、 形式一致, 适于使用, 不得过小或过大, 布置紧密得当、 美观。
10、 上标、 下标、 字母的大小写必须符合相关规定, 如单位符号: 电压kV(k为小写, V为大写) ; 电流A( 大写) ; 功率kW(k为小写, W为大写) 等。
11、 同一套图纸中同类电气符号绘制大小应相同, 大小适当合理。
第五条 供电图图纸标注规定
1、 井下供电系统图标注内容应符合《煤矿安全规程》( ) 第四百六十七条相关规定, 图中应标注:
1) 电动机、 变压器、 配电设备等装设地点。
2) 设备的型号、 容量、 电压、 电流等主要技术参数及其它技术性能指标。
3) 馈出线的短路过负荷保护的整定值以及被保护干线和支线最远点两项短路电流值。
4) 线路电缆的用途、 型号、 电压、 截面及长度。
5) 供配电设备的局部接地装置。
2、 矿井供电系统图中, 短路整定值、 过载整定值等技术参数根据系统复杂程度标注在技术参数明细栏进行说明或在开关位置单独列表说明。
3、 短路点符号箭头应指向最远点( 尖对尖) , 变压器二次侧短路点指到出线处, 同时在短路点符号处标出两相短路电流值。
4、 当井下供电系统图复杂时, 各变电所高爆开关的进出线可不用直线与上、 下级连接, 但必须在开关进出线处标明来自或到何处、 上级开关系统编号; 变电所、 配电点等处的最下级开关还应在负荷线下端标注出负荷的安装地点和容量等情况。
5、 在电源进线处标注上级供电电源的出处 , 如 ”电源来自中央变电所10kVⅡ段母线9217高开”。在配电点配电设备电源侧和负荷侧使用箭头表示负荷去向或负荷明细时, 应同时标注设备所带负荷容量, 如”去往一联巷制氮机( 220kW) ”
6、 各电气设备必须标注标准设备型号。
7、 变压器( 移变) 必须标注出型号及变比( 一次侧电压/二次侧电压) 如”KBSGZY- /10/1.14”。
8、 风电、 瓦斯电闭锁的开关, 应用虚线标注出风电、 瓦斯电闭锁断电范围。
第六条 供电图标注位置
1、 用电设备( 电动机) 的相关参数标注在相应图标正下方。
2、 变电设备( 变压器、 移动变电站) 的相关参数标注在相应图标正下方或正上方, 同一套图纸标注方式应一致。
3、 配电设备( 馈电、 磁力启动器、 照明综保等) 的相关参数标注在相应图标正上方。
4、 电缆的相关参数标注在水平连线的上方及垂直连线的左侧, 电缆型号标注方式应统一, 如”MYP-0.66/1.14 3*10+1*10 100m”。使用合肥明信软件整定计算时, 电缆型号及部分设备可使用系统默认型号形式。
5、 难以在图上完全标注的参数可将部分内容以明细表的形式集中标注。
6、 图纸各项标注应美观, 如条件允许应成行、 成排标注。
7、 同一变电站、 变电所、 配电点变配电设备应有编号, 同类设备连续编号, 如”变压器编号为T1、 T2…”、 ”磁力启动器编号为S1、 S2…”、 ”馈电编号为F1、 F2…”、 ”照明综保编号为P1、 P2…”。

附件1 煤矿电气图专用图形符号
表1 连接器件图形符号
编 号
符 号
名 称
说 明
1

防爆插座

2

防爆插头

3

防爆插座和插头
一般符号
4

防爆三通接线盒

5

防爆四通接线盒

6

防爆多通接线盒
一般符号
符号中的n用接线数代替
7

防爆母线盒
一般符号
8

防爆高压电缆接线盒

表2 电能的发生和转换图形符号
编 号
符 号
名 称
说 明
1

防爆发电机
一般符号
2

防爆电动机
3

电动机综合保护装置

05－04

矿用防爆变压器
一般符号
注: 编号1与2的图形符号, 当需分交直流时, 在字母下加限定符号～或—。

表3 开关、 起动器和保护装置图形符号
编 号
符 号
名 称
说 明
1

隔爆型自动馈电开关
一般符号
2

隔爆型手动开关
3

隔爆型插销式开关

4

隔爆型负荷开关
一般符号
5

煤仓料位控制开关

6

隔爆型电磁起动器

7

隔爆兼木质安全型电磁起动器
i＝intrinsically(本质地)
8

隔爆型手动起动器

9

煤电钻组合保护装置

表4 灯和信号器件图形符号
编 号
符 号
名 称
说 明
1

防爆信号灯
一般符号
2

防爆电喇叭
3

防爆电铃
4

防爆电笛

表5 地面、 井1; 变配电设施和设备图形符号
编 号
符 号
名 称
说 明
1

地下变电所
(井下变电所)
=GB4728．11, 11—02—27
=GB4728．11, 11—02—28
2

采区变电所

3

井下配电点

4

井下移动变电站
一般符号
5

采区高压配电点

6

采区配电点

7

井下整流站

8

矿用高压配电箱
一般符号
9

组合式矿用高压配电箱
10

矿用低压配电箱
11

正常合闸高压配电箱
12

正常不合闸高压配电箱

13

防爆电阻箱
一般符号
14

防爆电度表箱
15

防爆无功功率补偿器
16

井下主接地极

17

井下局部接地极

表6 监测、 控制和电信图形符号
编 号
符 号
名 称
说 明
1

生产监测监控中心
一般符号
××: 编号
×××: 型号
×M: 模入数
×K: 开入数
2

井下监测分站

3

井下主机
一般符号
框内可注型号
4

调制解调器
M＝Modulator
D＝Demodulator
5

断电仪断电范围

6

断电仪

7

风、 电、 瓦斯闭锁装置
一般符号
8

传感器
一般符号
≡GB／T 14479—93
9

矿用电话机
一般符号

附件2 系统图标题栏
1、 矿井高压供电系统总图、 低压供电系统总图标题栏

2、 变电站、 变电所、 机房等供电系统图标题栏

3、 机电硐室、 配电点等供电系统图标题栏

4、 说明:
4.1绘制供电系统图时根据不同系统图内容选择相应的标题栏。
4.2标题栏内系统图名称根据实际进行修改, 选择仿宋3.5号字。
4.3标题栏内编制单位名称填写单位全称, 如”***煤矿综采区”, 选择仿宋3.5号字。
4.3标题栏内图纸编号栏各单位自行编号, 编号规则为: 单位代号GD-年份-序号, 如”综采区为ZCGD- -01”、 ”综掘一区为ZYGD- -01”、 ”综掘二区为ZEGD- -01”、 ”机电区为JDGD- -01”、 ”生产准备区为SCGD- -01”、 ”通风区为TFGD- -01”、 ”机电信息部为JXGD- -01”、 ”选煤厂为XMGD- -01”, 字体为仿宋3.5号字。
4.4 ”设计及批准者”、 ”*****有限责任公司”字样选择仿宋3.5号字, 其它为2.5号字。
