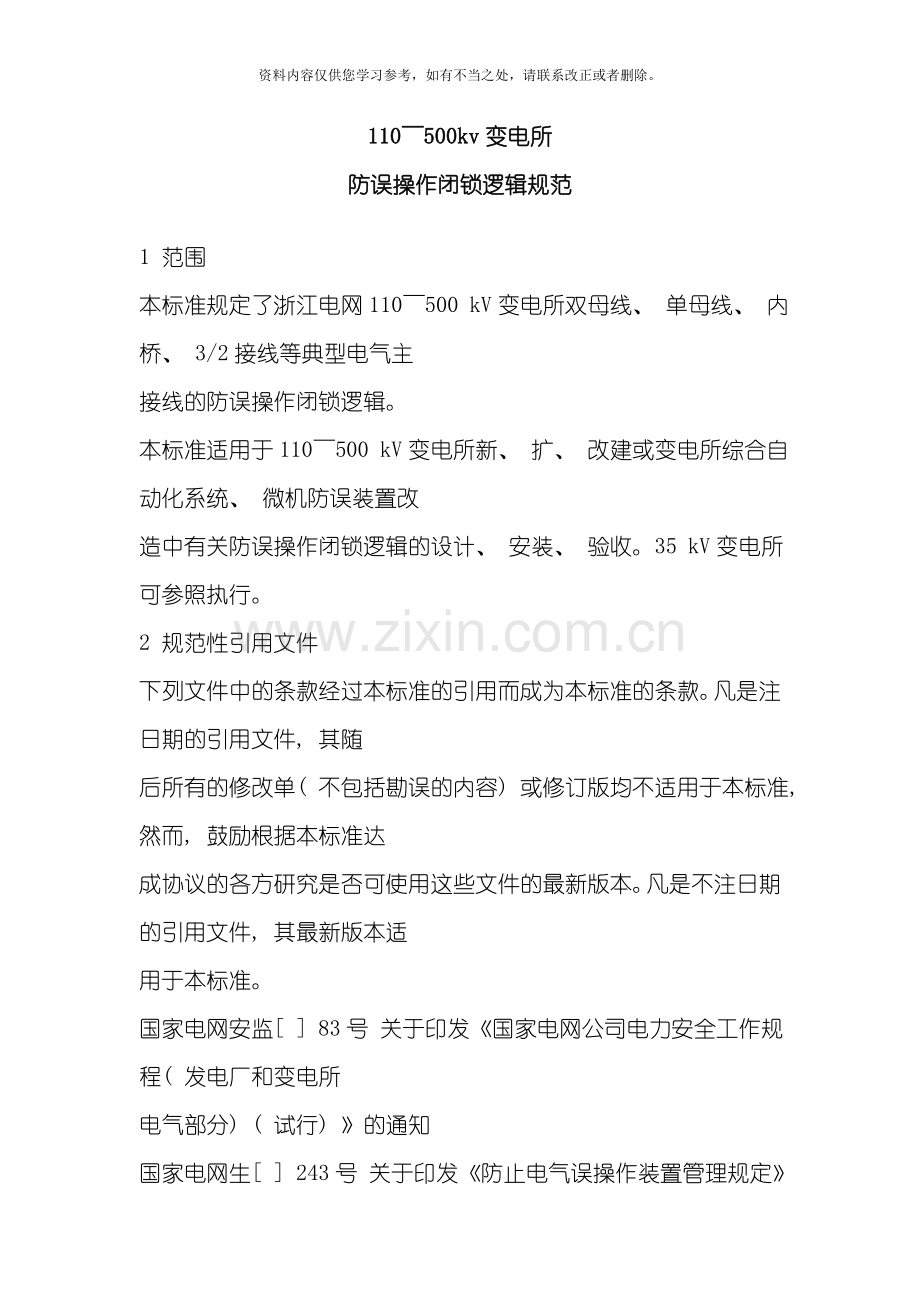

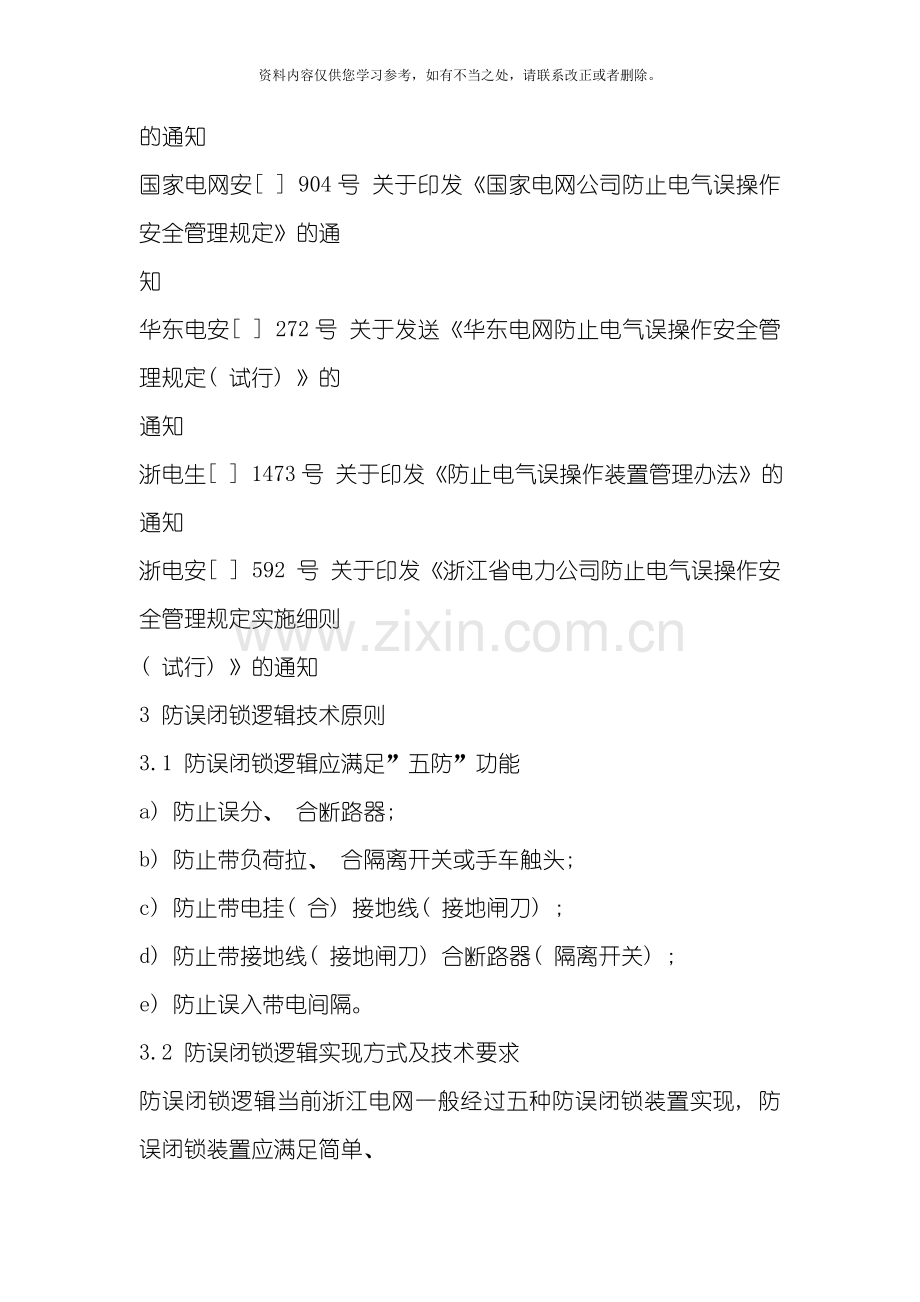

资料内容仅供您学习参考，如有不当之处，请联系改正或者删除。 110～500kv变电所防误操作闭锁逻辑规范 1 范围本标准规定了浙江电网110～500 kV变电所双母线、单母线、内桥、 3/2接线等典型电气主接线的防误操作闭锁逻辑。本标准适用于110～500 kV变电所新、扩、改建或变电所综合自动化系统、微机防误装置改造中有关防误操作闭锁逻辑的设计、安装、验收。35 kV变电所可参照执行。 2 规范性引用文件下列文件中的条款经过本标准的引用而成为本标准的条款。凡是注日期的引用文件, 其随后所有的修改单( 不包括勘误的内容) 或修订版均不适用于本标准, 然而, 鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件, 其最新版本适用于本标准。国家电网安监[ ] 83号关于印发《国家电网公司电力安全工作规程( 发电厂和变电所电气部分) ( 试行) 》的通知国家电网生[ ] 243号关于印发《防止电气误操作装置管理规定》的通知国家电网安[ ] 904号关于印发《国家电网公司防止电气误操作安全管理规定》的通知华东电安[ ] 272号关于发送《华东电网防止电气误操作安全管理规定( 试行) 》的通知浙电生[ ] 1473号关于印发《防止电气误操作装置管理办法》的通知浙电安[ ] 592 号关于印发《浙江省电力公司防止电气误操作安全管理规定实施细则 ( 试行) 》的通知 3 防误闭锁逻辑技术原则 3.1 防误闭锁逻辑应满足”五防”功能 a) 防止误分、合断路器; b) 防止带负荷拉、合隔离开关或手车触头; c) 防止带电挂( 合) 接地线( 接地闸刀) ; d) 防止带接地线( 接地闸刀) 合断路器( 隔离开关) ; e) 防止误入带电间隔。 3.2 防误闭锁逻辑实现方式及技术要求防误闭锁逻辑当前浙江电网一般经过五种防误闭锁装置实现, 防误闭锁装置应满足简单、可靠的技术要求。 3.2.1 机械防误闭锁机械防误闭锁是利用电气设备的机械联动部件对相应电气设备操作构成的闭锁。一般用于电气设备间隔内部的防误闭锁, 以下电气设备之间的闭锁可具备机械联锁功能: a) 闸刀与接地闸刀之间; b) 手车与接地闸刀之间; c) 接地闸刀( 接地线) 与柜门之间; d) 断路器与闸刀之间; Q/GDW-11-154- 2 e) 闸刀与柜门之间; f) 断路器与手车之间。 3.2.2 电气防误闭锁电气防误闭锁是将断路器、隔离开关、接地闸刀等设备的辅助接点接入电气操作电源回路构成的闭锁。接入回路中的辅助接点应满足可靠通断的要求, 辅助开关应满足响应一次设备状态转换的要求, 电气接线应满足防止电气误操作的要求。断路器和隔离开关、接地闸刀电气闭锁严禁用重动继电器, 应直接采用辅助接点, 辅助接点接触应可靠。线路无压判别应采用强制性闭锁措施, 宜采用电压继电器或带电显示器等形式实现电气闭锁。 3.2.3 电磁防误闭锁电磁防误闭锁是将断路器、隔离开关、接地闸刀、隔离网门等设备的辅助接点接入电磁闭锁电源回路构成的闭锁。接入回路中的辅助接点应满足可靠通断的要求, 辅助开关应满足响应一次设备状态转换的要求, 电气接线应满足防止电气误操作的要求。断路器和隔离开关、接地闸刀电磁闭锁严禁用重动继电器, 应直接采用辅助接点, 辅助接点接触应可靠。线路无压判别应采用强制性闭锁措施, 宜采用电压继电器或带电显示器等形式实现电磁闭锁。 3.2.4 微机防误闭锁微机防误闭锁是指经过计算机软件实现锁具之间的闭锁逻辑关系, 从而达到电气设备防误闭锁的目的。根据闭锁逻辑实现的方式不同, 分为模拟屏和计算机的形式。微机防误装置应保证设备状态与实际一致, 可经过与监控系统通讯实时对位来实现, 在通讯中断时, 微机防误应维持通讯断开前的状态, 并不得影响微机防误装置的独立运行。用微机防误闭锁实现断路器防止误分( 合) 闭锁的应优先采用电编码锁实现。微机防误闭锁后台预演应保持与实际运行方式一致。 3.2.5 计算机监控系统防误闭锁计算机监控系统防误闭锁是指利用变电所计算机监控系统采集设备状态, 设置闭锁逻辑, 输出闭锁接点串接在电气设备控制回路中实现闭锁。计算机监控系统防误闭锁还应对非电动操作的设备实现锁具的闭锁。计算机监控系统采集的接点应直接采用辅助接点, 不得使用重动继电器, 为便于监视状态, 应与后台状态采集使用同一辅助接点; 监控输出的接点应采用控接点, 且满足回路开断容量的要求。遥控操作的电气设备应在后台操作界面设置监控闭锁逻辑, 而串接于电动操作回路的闭锁接点应由该设备的测控装置实现。计算机监控系统防误闭锁的”开放/闭锁”状态应在监控后台操作界面中设置明显标志。 3.3 元件防误操作闭锁逻辑 3.3.1 断路器防误操作闭锁断路器无强制性的防误操作闭锁逻辑, 应采取提示性措施防止误分、合。防止带接地线( 接地闸刀) 合断路器, 应经过断路器两侧隔离开关与接地线( 接地闸刀) 的闭锁逻辑来实现。监控中心、操作站远方操作或变电所后台监控操作时, 应输入操作人员和监护人员的密码, 相应设备的编号。 3.3.2 隔离开关防误操作闭锁逻辑隔离开关防误操作闭锁逻辑原则上只考虑与安装的接地闸刀间的联锁, 如接地线纳入变电所的防误闭锁逻辑, 则等同于接地闸刀。 Q/GDW-11-154- 3 3.3.2.1 母线闸刀 a) 断路器断开、断路器两侧接地闸刀断开、母线接地闸刀断开; b) 正常倒母时, 母联运行状态、本间隔另一母线闸刀合上; c) 当需硬连接倒母时, 某间隔( 主变或旁路间隔) 正、副母闸刀均合上、本间隔另一母线闸刀合上; d) 当间隔硬连接需切空母线时, 本间隔正、副母线闸刀均合上、被切母线所有闸刀均断开( 压变闸刀除外) 。 3.3.2.2 线路闸刀断路器断开、断路器两侧接地闸刀断开、线路接地闸刀断开。 3.3.2.3 变压器闸刀断路器断开、断路器两侧接地闸刀断开、变压器各侧接地闸刀断开。 3.3.2.4 母联闸刀断路器断开、断路器两侧接地闸刀断开、所连接母线接地闸刀断开。 3.3.2.5 分段闸刀断路器断开、断路器两侧接地闸刀断开、所连接母线接地闸刀断开。 3.3.2.6 旁路闸刀不停电旁路代时, 被代间隔正母闸刀合上及副母闸刀断开( 或副母闸刀合上及正母闸刀断开) 、线路( 或变压器) 闸刀合上、旁路间隔断路器断开、旁路母线接地闸刀断开、旁路母线闸刀合上、旁路间隔正母或副母闸刀合上( 旁路兼母联接线方式的, 跨条闸刀断开) ; 停电旁路代时, 被代间隔线路( 或变压器) 闸刀断开、线路( 或变压器各侧) 接地闸刀断开、旁路母线接地闸刀断开、旁路断路器断开( 旁路兼母联接线方式的, 跨条闸刀断开) 。 3.3.2.7 压变闸刀压变接地闸刀断开、母线接地闸刀断开。 3.3.2.8 电容器( 电抗器) 闸刀电容器( 电抗器) 接地闸刀断开、断路器断开位置。 3.3.2.9 接线为3/2 方式时闸刀( 本条”断路器”用”开关”表述) a) 边开关母线侧闸刀: 边开关断开、边开关两侧接地闸刀断开、母线接地闸刀断开。 b) 边开关出线侧闸刀: 边开关断开、边开关两侧接地闸刀断开; 若无线路闸刀, 则线路接地闸刀断开。 c) 边开关变压器侧闸刀: 边开关断开、边开关两侧接地闸刀断开; 各侧变压器接地闸刀断开; 若低压侧无变压器闸刀, 则低压侧母线接地闸刀断开。 d) 中开关闸刀: 中开关断开、开关两侧接地闸刀断开; 若无线路闸刀, 则线路接地闸刀断开; 若一侧为主变间隔, 则各侧变压器接地闸刀断开; 若低压侧无变压器闸刀, 则低压侧母线接地闸刀断开。 3.3.2.10 变压器500kV闸刀( 变压器直接接母线) a) 断路器与变压器间无闸刀: 断路器断开、断路器母线侧接地闸刀断开、母线接地闸刀断开、各侧变压器地刀断开; 若低压侧无变压器闸刀, 则低压侧母线地刀断开。 b) 断路器与变压器间有闸刀时: 1) 母线闸刀: 断路器断开、断路器两侧接地闸刀断开、母线接地闸刀断开; 2) 变压器闸刀: 断路器断开、断路器两侧接地闸刀断开、各侧变压器接地闸刀断开; 若低压侧无变压器闸刀, 则低压侧母线接地闸刀断开。 3.3.3 接地闸刀防误操作闭锁逻辑 3.3.3.1 母线接地闸刀该母线上所有闸刀均断开。 Q/GDW-11-154- 4 3.3.3.2 断路器两侧接地闸刀断路器两侧所有闸刀均断开。 3.3.3.3 线路接地闸刀线路闸刀断开、旁路闸刀断开、线路无压( 有线路压变或带电显示器) ; 3/2接线方式出线有两把线路接地闸刀, 其中一把接地闸刀带灭弧功能, 则该接地闸刀应先合后分。 3.3.3.4 变压器接地闸刀各侧变压器闸刀断开( 手车开关在试验位置; 当某侧无闸刀时, 则该侧断路器母线闸刀断开) , 变压器旁路闸刀断开。 3.3.3.5 压变接地闸刀压变闸刀断开。 3.3.3.6 电容器接地闸刀电容器闸刀断开( 无电容器闸刀时, 断路器手车试验位置或母线闸刀断开位置) 、电容器网门关闭。 3.3.3.7 接地变接地闸刀接地变闸刀断开( 无接地变闸刀时, 断路器手车试验位置或母线闸刀断开位置) 、接地变网门关闭。 3.3.3.8 电抗器接地闸刀电抗器闸刀断开( 无电抗器闸刀时, 断路器手车试验位置或母线闸刀断开位置) 、电抗器网门关闭。 3.3.4 开关柜柜( 网) 门防误操作闭锁逻辑 3.3.4.1 GG-1A 柜 a)前柜( 网) 门断路器两侧闸刀断开。 b)后柜( 网) 门 1) 主变低压开关柜断路器两侧闸刀断开, 其余侧变压器闸刀断开, 前柜( 网) 门打开, 带电显示装置显示不带电。若使用微机防误装置, 应确认进线侧接地。 2) 馈线开关柜断路器两侧闸刀断开, 前柜( 网) 门打开, 带电显示装置显示不带电。若使用微机防误装置, 应确认线路侧接地。 3.3.4.2 中置柜 a) 线路间隔下(电缆)柜门: 手车试验( 检修) 位置, 带电显示器显示不带电, 线路接地闸刀合上。 b) 主变、母分间隔下柜门: 手车试验( 检修) 位置, 带电显示器显示不带电。 c) 10 kV 压变、所用变间隔下柜门: 手车试验( 检修) 位置, 带电显示器显示不带电。 d) 35 kV 压变后柜( 网) 门: 手车试验( 检修) 位置, 带电显示器显示不带电。 e) 35 kV 所用变本体网门: 所用变开关( 闸刀) 手车试验位置, 带电显示器显示不带电。 3.3.5 其它设备网门 3.3.5.1 电容器网门电容器接地闸刀合上。 3.3.5.2 所用变网门所用变高压侧接地闸刀合上, 低压侧断路器冷备用状态。 Q/GDW-11-154- 5 4 典型主接线闭锁逻辑 4.1 闭锁逻辑图例标识说明闭锁逻辑图例标识说明如表1 所示表1 闭锁逻辑图例标识说明字母标识含义 L 出线 LN 任意条出线 ZB 主变间隔元件 ML 母联 ⅠM 正母 ⅡM 副母 PT 母线压变 MF 母分 PM 旁母 PL 旁路 ⅠM(1) 正母Ⅰ段 ⅠM(2) 正母Ⅱ段 DLXC 开关手车 GLXC 隔离手车 QG 前柜门 HG 后柜门 0 分闸状态 1 合闸状态 4.2 双母线接线图4-1 双母主接线 Q/GDW-11-154- 6 4.2.1 L1 线路闭锁逻辑表正母闸刀副母闸刀开关母线侧地刀开关开关线路侧地刀线路闸刀线路地刀正母地刀副母地刀母联正母闸刀母联开关母联副母闸刀第N 条线路正母闸刀第N 条线路副母闸刀关联设备操作设备 1G 2G 1GD DL 3GD1 3G 3GD2 IM-GD ⅡM-GD ML-1G ML-DL ML-2G LN-1G LN-2G 线路电压线路压变空开其它 0 0 0 0 0 1 1 1 1 注1 1 1 1 注2 正母闸刀 1G 1 1 0 0 注3 0 0 0 0 0 1 1 1 1 注1 1 1 1 注2 副母闸刀 2G 1 1 0 0 注3 开关母线侧地刀 1GD 0 0 0 开关 DL 开关线路侧地刀 3GD1 0 0 0 线路闸刀 3G 0 0 0 0 线路地刀 3GD2 0 <UL 1 注4 注1: 倒母1 方式: 经过母联间隔倒母操作。注2: 倒母2 方式: 经过某一元件已经并列的正副母闸刀进行倒母操作, 该元件用LD 表示。本条为可选项。注3: 闸刀切空母。本条为可选项。注4: ”<UL”表示本线间隔线路压变二次无电压, 当线路侧有线路压变时, 需加入”本间隔线路无压”的判据, 如无线路压变则不需此判据。 Q/GDW-11-154- 47 7 4.2.2 母联闭锁逻辑母联正母闸刀母联正母地刀母联开关母联副母地刀母联副母闸刀正母地刀副母地刀关联设备操作设备 1G 1GD DL 2GD 2G IM－GD IIM－GD 其它母联正母闸刀 1 G 0 0 0 0 母联正母地刀 1GD 0 0 母联开关 D L 母联副母地刀 2GD 0 0 母联副母闸刀 2 G 0 0 0 0 表4－1 母联间隔闭锁逻辑表 4.2.3 母线设备闭锁逻辑关联设备压变闸刀压变地刀母线地刀操作设备 PT－1G PT－1GD M-GD 其它压变闸刀 PT－1 G 0 0 压变地刀 PT－1GD 0 注: 只考虑了I 段母线设备防误操作的逻辑, 其它各段都可参照执行。表4－2 母线设备闭锁逻辑表 4.2.4 母线地刀闭锁逻辑表4－3 母线地刀闭锁逻辑表 L1 LN ML PT 线路正母闸刀线路副母闸刀第N 条线正母闸刀第N 条线副母闸刀母联正母闸刀母联副母闸刀正母压变闸刀副母压变闸刀其它关联设备操作设备 1G 2G 1G 2G 1G 2G 1G 2G 正母地刀 IM-GD 0 0 0 0 副母地刀 IIM-GD 0 0 0 0 Q/GDW-11-154- 8 4.3 双母线单分段接线图4－2 双母线单分段主接线 Q/GDW-11-154- 47 9 4.3.1 L1 线路闭锁逻辑 L1 线路的闭锁逻辑与双母线接线方式L1 线路的闭锁逻辑相同。 4.3.2 母联闭锁逻辑母联的闭锁逻辑双母线接线方式母联的闭锁逻辑相同, 闭锁中母线地刀相应变更。 4.3.3 母线设备闭锁逻辑压变闸刀压变地刀母线地刀关联设备操作设备 PT－1G PT－1GD M－GD 压变闸刀 PT－1G 0 0 压变地刀 PT－1GD 0 注: 只考虑了I 段母线设备防误操作的逻辑, 其它各段情况相同。表4－4 母线设备闭锁逻辑表 4.3.4 母线地刀闭锁逻辑 L1 LN1 L2 LN2 ML1 ML2 PT MF 正母闸刀副母闸刀正母闸刀副母闸刀正母闸刀副母闸刀正母闸刀副母闸刀 1 号母联正母闸刀 1 号母联副母闸刀 2 号母联正母闸刀 2 号母联副母闸刀正母母压变闸刀副母I 段压变闸刀副母II 段压变闸刀副母分段I 段闸刀副母分段II 段闸刀关联设备操作设备 1G 2G 1G 2G 1G 2G 1G 2G 1G 2G 1G 2G 1G 2G (I) 2G (II) 1G 2G 正母地刀 IM-GD 0 0 0 0 0 0 0 副母I 段地刀 IIM(I)-GD 0 0 0 0 0 副母II 段地刀 IIM(II)-GD 0 0 0 0 0 表4－5 母线地刀闭锁逻辑表 Q/GDW-11-154- 10 4.3.5 母线分段闭锁逻辑副母分段 I 段闸刀副母分段开关副母分段 II 段闸刀副母分段 I 段地刀副母分段 II 段地刀关联设备副母I 段地刀副母II 段地刀操作设备 MF－1G MF－DL MF－2G MF－1GD MF－2GD M(I)－GD M(II)－GD 副母分段I 段闸刀 MF－1G 0 0 0 0 副母分段II 段闸刀MF－2G 0 0 0 0 副母分段I 段地刀 MF－1GD 0 0 副母分段II 段地刀MF－2GD 0 0 表4－6 母线地刀闭锁逻辑表 4.4 双母线双分段接线图4－3 双母线双分段主接线 Q/GDW-11-154- 47 11 4.4.1 L1 线路闭锁逻辑 L1 线路的闭锁逻辑与双母线接线方式L1 线路的闭锁逻辑相同。 4.4.2 母联闭锁逻辑母联的闭锁逻辑双母线接线方式母联的闭锁逻辑相同, 闭锁中母线地刀相应变更。 4.4.3 母线设备闭锁逻辑关联设备 Ⅰ段压变闸刀 Ⅰ段压变接地闸刀 Ⅰ段母线接地闸刀操作设备 PT－1G PT－1GD M－GD 其它 Ⅰ段压变闸刀 PT－1G 0 0 Ⅰ段压变接地闸刀PT－1GD 0 注: 只考虑了I 段母线设备防误操作的逻辑, 其它各段情况相同。 4.4.4 母线地刀闭锁逻辑 L1 LN1 L2 LN2 #1 母联ML1 #2 母联ML2 母设PT 正母分段MF1 副母分段 MF2 正母闸刀副母闸刀正母闸刀副母闸刀正母闸刀副母闸刀正母闸刀副母闸刀正母闸刀副母闸刀正母闸刀副母闸刀正母闸刀副母闸刀正母闸刀副母闸刀正母 Ⅰ段闸刀正母 Ⅱ段闸刀副母 Ⅰ段闸刀副母 Ⅱ段闸刀关联设备操作设备 1G 2G 1G 2G 1G 2G 1G 2G 1G 2G 1G 2G 1G (I) 2G (I) 1G (II) 2 G (II) 1G 2G 1G 2G 正母Ⅰ段接地闸刀 IM (I)-GD 0 0 0 0 0 副母Ⅰ段接地闸刀 IIM (I)-GD 0 0 0 0 0 正母Ⅱ段接地闸刀 IM (II)-GD 0 0 0 0 0 副母Ⅱ段接地闸刀 IIM (II)-GD 0 0 0 0 0 表4－8 母线设备闭锁逻辑 Q/GDW-11-154- 12 4.4.5 母线分段闭锁逻辑母线分段的闭锁逻辑与双母线单分段接线方式母分的闭锁逻辑相同。 4.5 双母线带旁母、专用母联、专用旁路接线图4－4 双母线带旁母、专用母联、专用旁路主接线 Q/GDW-11-154- 47 13 4.5.1 L1 线路闭锁逻辑正母闸刀副母闸刀开关母线侧接地闸刀开关开关线路侧接地闸刀线路闸刀线路接地闸刀旁路闸刀正母接地闸刀副母接地闸刀旁路母线接地闸刀母联正母闸刀母联开关母联副母闸刀旁路正母闸刀旁路副母闸刀旁路开关旁路开关旁路闸刀关联设备操作设备 1G 2G 1GD DL 3GD1 3G 3GD2 4G I-GD II-GD PL-3GD2 ML-1G ML-DL ML-2G PL-1G PL-2G PL-DL PL-3G 其它停复役 0 0 0 0 0 倒母 ( 一) 正母闸刀 1 1 1 1 1 G 倒母 ( 二) 1 1 1 停复役0 0 0 0 0 倒母 ( 一) 副母闸刀 1 1 1 1 2 G 倒母 ( 二) 1 1 1 开关母线侧地刀 1GD 0 0 0 开关 DL 开关线路侧地刀 3GD1 0 0 0 线路闸刀 3G 0 0 0 0 线路接 3GD2 0 0 注地闸刀停电旁代 0 0 0 0 不停电旁代( 一) 1 0 1 0 0 1 0 1 旁路闸刀 4 G 不停电旁代( 二) 0 1 1 0 0 1 0 1 注: 如果有线路压变, 则3GD2 的逻辑中还需加入”本间隔线路无压”的判据, 如无线路压变则不需此判据。表4－9 L1 线路闭锁逻辑 Q/GDW-11-154- 14 4.5.2 旁路闭锁逻辑旁路正母闸刀旁路副母闸刀旁路开关母线侧接地闸刀旁路开关旁路开关旁路侧接地闸刀旁路开关旁路闸刀旁路母线接地闸刀正母接地闸刀副母接地闸刀母联正母闸刀母联开关母联副母闸刀关联设备操作设备 1G 2G 1GD DL 3GD1 3G 3GD2 I-GD II-GD ML-1G ML-DL ML-2G 其它停复役 0 0 0 0 0 旁路正母闸刀 1G 倒母 1 1 1 1 停复役 0 0 0 0 0 旁路副母闸刀 2G 倒母 1 1 1 1 旁路开关母线侧接地闸刀 1GD 0 0 0 旁路开关 DL 旁路开关旁路侧接地闸刀 3GD1 0 0 0 旁路开关旁路闸刀 3G 0 0 0 0 旁路母线接地闸刀 3GD2 0 注1 注1: 所有其它元件的旁路闸刀为0。注2: 双母双分段带旁路时, 若分段开关断开, 则旁路只能冷代另一段上的出线。表4－10 旁路闭锁逻辑 Q/GDW-11-154- 47 15 4.5.3 母联闭锁逻辑母联正母闸刀母联开关正母侧接地闸刀母联开关母联开关副母侧接地闸刀母联副母闸刀正母接地闸刀副母接地闸刀关联设备操作设备 1G 1GD DL 2GD 2G I-GD II-GD 其它母联正母闸刀 1G 0 0 0 0 母联开关正母侧接地闸刀 1GD 0 0 母联开关 DL 母联开关副母侧接地闸刀 2GD 0 0 母联副母闸刀 2G 0 0 0 0 表4－11 母联闭锁逻辑 4.5.4 母线设备闭锁逻辑正母压变闸刀正母压变接地闸刀副母压变闸刀副母压变接地闸刀关联设备正母接地闸刀副母接地闸刀操作设备 1G 1GD 2G 2GD I-GD II-GD 其它正母压变闸刀 1G 0 0 正母压变接地闸刀 1GD 0 副母压变闸刀 2G 0 0 副母压变接地闸刀 2GD 0 正母接地闸刀 I-GD 0 注1 副母接地闸刀 II-GD 0 注2 注1: 所有其它元件的正母闸刀均为0; 注2: 所有其它元件的付母闸刀均为0。表4－12 母线设备闭锁逻辑 Q/GDW-11-154- 16 4.6 双母线、母联兼旁路接线接线图4－5 双母线带旁母、旁路兼母联接线主接线 Q/GDW-11-154- 47 17 4.6.1 L1 线路闭锁逻辑正母闸刀副母闸刀开关母线侧接地闸刀开关开关线路侧接地闸刀线路闸刀线路接地闸刀旁路闸刀正母接地闸刀副母接地闸刀旁路母线接地闸刀旁路正母闸刀旁路副母闸刀旁路开关旁路开关旁路闸刀副母旁路闸刀关联设备操作设备 1G 2G 1GD DL 3GD1 3G 3GD2 4G I-GD II-GD PL-3GD2 PL-1G PL-2G PL-DL PL-3G 3T4G 其它停复役 0 0 0 0 0 倒母正母闸刀 1 G ( 一) 1 1 1 1 1 倒母( 二) 1 1 1 停复役 0 0 0 0 0 副母闸刀 2 G 倒母( 一) 1 1 1 1 1 倒母( 二) 1 1 1 开关母线侧接地闸刀 1GD 0 0 0 开关 D L 开关线路侧接地闸刀 3GD1 0 0 0 线路闸刀 3 G 0 0 0 0 线路地刀 3GD2 0 0 注停电旁代 0 0 0 0 0 0 0 不停电旁代 ( 一) 1 0 1 0 0 1 0 1 0 旁路闸刀 4 G 不停电旁代 ( 二) 0 1 1 0 0 1 0 1 0 注: 如果有线路压变, 则3GD2 的逻辑中还需加入”本间隔线路无压”的判据, 如无线路压变则不需此判据。表4－13 L1 线路闭锁逻辑 Q/GDW-11-154- 18 4.6.2 旁联闭锁逻辑旁路正母闸刀旁路副母闸刀旁路开关母线侧接地闸刀旁路开关旁路开关旁路侧接地闸刀旁路开关旁路闸刀旁路母线接地闸刀正母接地闸刀副母接地闸刀母联正母闸刀母联开关母联副母闸刀关联设备操作设备 1G 2G 1GD DL 3GD1 3G 3GD2 I-GD II-GD ML-1G ML-DL ML-2G 其它停复役 0 0 0 0 0 旁路正母闸刀 1G 倒母 1 1 1 1 停复役 0 0 0 0 0 旁路副母闸刀 2G 倒母 1 1 1 1 旁路开关母线侧接地闸刀 1GD 0 0 0 旁路开关 D L 旁路开关旁路侧接地闸刀 3GD1 0 0 0 旁路开关旁路闸刀3 G 0 0 0 0 旁路母线接地闸刀3GD2 0 注注: 所有其它元件的旁路闸刀为0。表4－14 L1 旁联闭锁逻辑 4.6.3 母线设备闭锁逻辑关联设备正母压变闸刀正母压变接地闸刀副母压变闸刀副母压变接地闸刀正母接地闸刀副母接地闸刀副母旁路闸刀操作设备 1G 1GD 2G 2GD I-GD II-GD 3T4G 其它正母压变闸刀 1G 0 0 正母压变接地闸刀1GD 0 副母压变闸刀 2G 0 0 副母压变接地闸刀2GD 0 正母接地闸刀 I-GD 0 注1 副母接地闸刀 II-GD 0 0 注2 注1: 所有其它元件的正母闸刀均为0; 注2: 所有其它元件的付母闸刀均为0 表4－15 母线设备闭锁逻辑 Q/GDW-11-154- 47 19 4.7 双母线、母联兼旁路接线接线图4－6 双母线、母联兼旁路接线主接线 Q/GDW-11-154- 20 4.7.1 L1 线路闭锁逻辑正母闸刀副母闸刀开关母线侧接地闸刀开关开关线路侧接地闸刀线路闸刀线路接地闸刀旁路闸刀正母接地闸刀副母接地闸刀母联正母闸刀母联开关母联副母闸刀主变正母闸刀主变副母闸刀关联设备操作设备 1G 2G 1GD DL 3GD1 3G 3GD2 4G IM-GD ⅡM-GD ML-1G ML-DL ML-2G ZB-1G ZB-2G 其它 0 0 0 0 0 正母闸刀 1G 1 1 1 1 倒母1 1 1 1 倒母2 0 0 0 0 0 副母闸刀 2 G 1 1 1 1 倒母1 1 1 1 倒母2 开关母线侧接地闸刀 1GD 0 0 0 开关 DL 开关线路侧接地闸刀 3GD1 0 0 0 线路闸刀 3 G 0 0 0 0 线路接地闸刀3 GD2 0 <UL 旁路闸刀 4G 0 0 0 注1: 倒母1 方式: 经过母联间隔倒母操作。注2: 倒母2 方式: 经过某一元件已经并列的正负母闸刀进行倒母操作, 该元件用LD 表示。注3: ”<UL”表示本线间隔线路压变二次无电压, 当线路侧有线路压变时, 需加入”本间隔线路无压”的判据, 如无线路压变则不需此判据。表4－16 L1 线路闭锁逻辑 Q/GDW-11-154- 47 21 4.7.2 母线设备闭锁逻辑母线设备的闭锁逻辑双母线接线方式与母线设备的闭锁逻辑相同。__ 4.17 中置柜闭锁逻辑 4.17.1 35 kV、 10 kV 开关柜内装有安全可靠的联锁装置, 完全满足五防的要求: a) 在断路器合闸之后, 开关手车不能推进和拉出, 防止了带负荷误拉误合隔离触头。 b) 断路器与接地开关机构联锁。只有当断路器手车位于试验位置或拉出柜体后, 接地开关。 c) 才能合闸, 手车在工作位置时, 接地开关不能合闸。 d) 断路器手车处于工作位置, 下门无法打开, 防止了误入带电间隔。 e) 断路器手车在工作位置, 二次插头被锁定不能拔除。 f) 断路器手车推入工作位置, 母线无接地。 g) 各柜体可装电气联锁。 4.17.2 具体防误功能简介如下: ( 35 kV 设备参照10 kV 逻辑) 4.17.2.1 主变10 kV 开关手车操作开放条件: 开关在断开位置, 10 kV 相应母线接地手车不在工作位置。 4.17.2.2 主变10 kV 闸刀手车操作开放条件: 主变各侧无接地, 主变10 kV 开关手车试验位置。 4.17.2.3 10 kV 母分开关手车操作开放条件: 开关在断开位置, 10 kV 相应母线接地手车不在工作位置。 4.17.2.4 10 kV 母分闸刀手车操作开放条件: 10 kV 相应母线接地手车不在工作位置, 10 kV 母分开关手车在试验位置。 4.17.2.5 10 kV 母线压变闸刀手车操作开放条件: 压变柜柜门关闭。 4.17.2.6 10 kV 母线验电接地手车操作开放条件: 主变10 kV 开关手车试验位置、 10 kV 母分开关( 或闸刀) 手车试验位置, 母线验电接地手车上接地闸刀分, ( 本母线其余10 kV 间隔手车均处于试验位置、检修位置) 。 4.17.2.7 10 kV 母线验电接地手车上地刀操作开放条: 10 kV 母线验电接地手车在工作位置, 带电显示器显示不带电。 4.17.2.8 10 kV 电容器开关手车操作开放条件: 开关在断开位置, 电容器网门关闭, 电容器开关柜下柜门关闭, 电容器接地闸刀分。 4.17.2.9 10 kV 电容器接地闸刀操作开放条件: 手车开关在试验位置, 电容器网门关闭, 电容器开关柜下柜门关闭。 4.17.2.10 10 kV 电容器网门、电容器开关柜下柜门操作开放条件: 电容器接地闸刀在合上位置。 4.17.2.11 10 kV 接地变开关手车操作开放条件: 开关在断开位置, 接地变接地闸刀分 4.17.2.12 10 kV 接地变接地闸刀操作开放条件: 接地变开关手车试验位置, 接地变开关柜下柜门关闭, 接地变网门关闭。 4.17.2.13 10 kV 接地变网门、接地变开关柜下柜门操作开放条件: 接地变接地闸刀合上位置、带电显示器显示不带电。 4.17.2.14 10 kV 所用变闸刀手车操作开放条件:所用变柜内低压开关断开。 4.17.2.15 10 kV 线路开关手车操作开放条件: 开关在断开位置, 线路接地闸刀分。 4.17.2.16 10 kV 线路下柜门打开条件: 开关手车在试验位置或检修位置, 线路接地闸刀合上, 带电显示器显示不带电。 4.17.2.17 10 kV 线路接地闸刀操作开放条件: 线路无压、开关手车在试验或检修位置。 10 kV 接地变所用变参照接地变; 接地变所用变中性点闸刀操作开放条件: 中性点无压。__
