电工电子技术期末复习题
一、 选择题
1图示二端电路中理想电流源串联的电阻的大小( )
A. 对端口电流有影响
B. 对端口电压有影响
C. 对电流源的发出功率无影响
D. 对端口电流与端口电压均无影响

I
2、 图1所示电路中, 电流I为( )
•
3A
+
30V
-
A. -3V
6Ω
B. 5A
•
C. 2A
图1

3、 图2所示电路中U为( ) 。
2A
-
45V
+
A. 30V
U
15Ω
B. -10V
图2
C. -40V

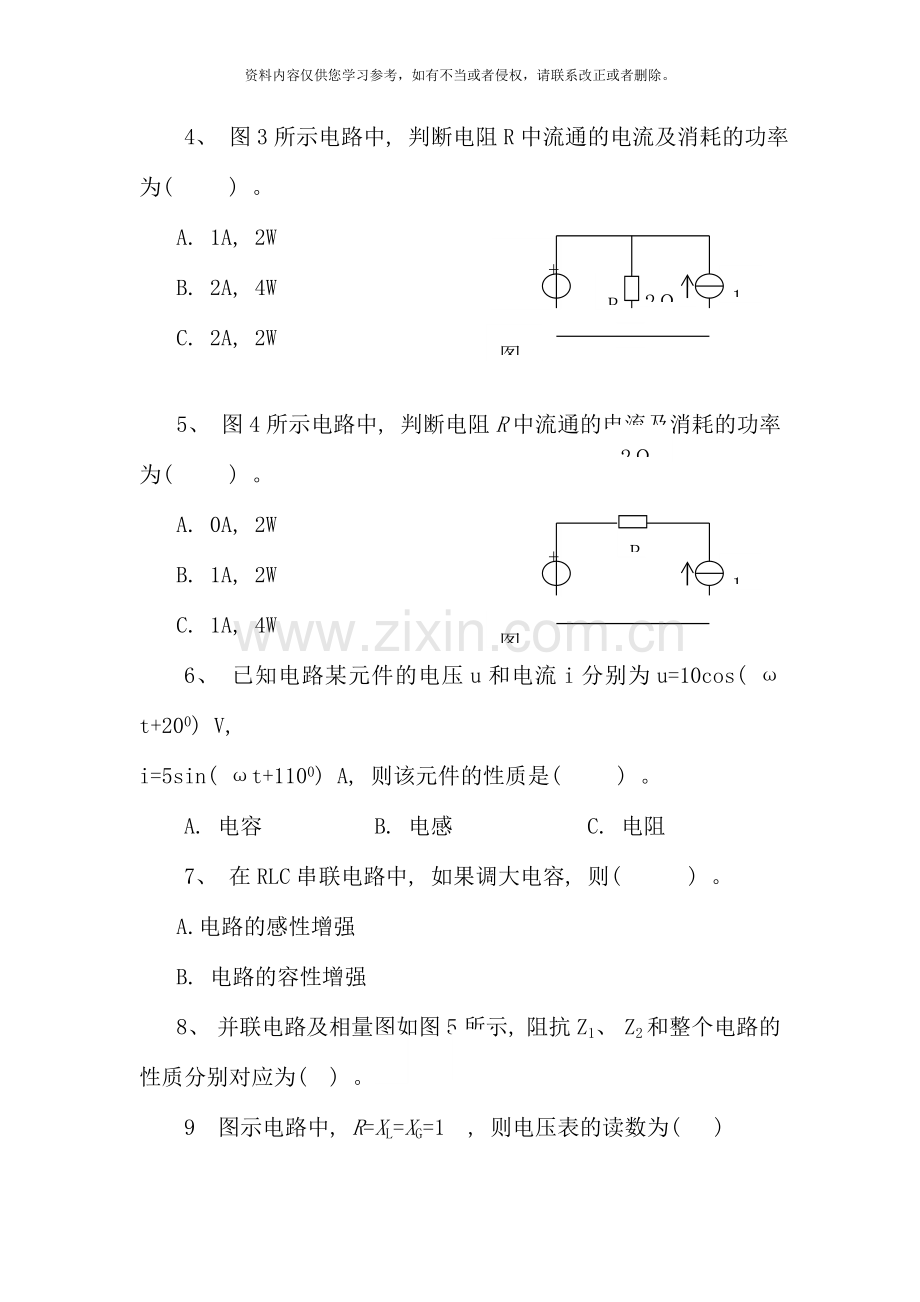

4、 图3所示电路中, 判断电阻R中流通的电流及消耗的功率为( ) 。
•
+
2V
-
A. 1A, 2W
R
1A
2Ω
B. 2A, 4W
图3
•
C. 2A, 2W

2Ω
5、 图4所示电路中, 判断电阻R中流通的电流及消耗的功率为( ) 。
R
+
2V
-
A. 0A, 2W
1A
B. 1A, 2W
图4
C. 1A, 4W
6、 已知电路某元件的电压u和电流i分别为u=10cos( ωt+200) V,
i=5sin( ωt+1100) A, 则该元件的性质是( ) 。
A. 电容 B. 电感 C. 电阻
7、 在RLC串联电路中, 如果调大电容, 则( ) 。
A.电路的感性增强
B. 电路的容性增强

º
8、 并联电路及相量图如图5所示, 阻抗Z1、 Z2和整个电路的性质分别对应为( ) 。
9 图示电路中, R=XL=XG=1W, 则电压表的读数为( 　)

　　A．0V　　B．1V 　　C．2V 　D．V

i2
i
i1
i1
i
Z2

图5

1

•
Z1
º

A.感性、 容性、 感性 B.容性、 容性、 容性
C.容性、 感性、 容性
10 在三相电路中, 三相对称负载为星形连接, 三个线电流均为4A, 则中线电流为( ) 。
A.4A B.12A C. 0A D.
11在图示电路中, Us, Is均为正值, 其工作状态是( 　)

　　A．电压源发出功率
　　B．电流源发出功率
C．电压源和电流源都不发出功率
D．电压源和电流源都发出功率
11、 在正弦交流电路中, 感性器件的阻抗可表示为( 　)
　　A．|Z|=　　　　　　　 B．|Z|=R+XL
C．|Z|=
13、 在正弦交流纯电容电路中, 电压与电流的关系是( ) 。
A. i= B. I= C. I=UωC

12、 在三相电路中, 三相对称负载为星形连接, 三个线电流均为4A, 则中线电流为( ) 。
A.4A B.12A C. 0A
u
u i
13、 图6所示是某电路中某一支路的电压u和电流i的波形, 能够判断该支路是( ) 。
ωt
i
A. 电阻电感串联电路
0
B. 电阻电容串联电路
图6
C. 纯电感电路

14、 已知电路某元件的电压u和电流i分别为u=141cos( 314t+600) V,
i=7sin( 314t-1200) A, 则该元件的性质是( ) 。
A. 电容 B. 电感 C. 电阻
15、 在R、 L、 C串联交流电路中, U表示电压的有效值, 则电路总电压与各元件上分电压的数值关系为( ) :
A、 U=UR+UL+UC; B、 U2=UR2+UL2+UC2;
C、 ; D、
16图示电路中节点的电位为( )

A. 20 V B. 120 V C. 220 V D. -60 V

17、 在R、 L、 C串联交流电路中, 当XL=XC时, 比较电阻上电压UR和电路总电压U的大小为( ) :
A、 UR<U; B、 UR=U; C、 UR>U; D、 UR=0, U≠0。

18、 三极管处于放大状态时, 其集电结处于( ) 。
A.正偏 B.反偏 C.无偏压
18、 三极管放大电路中, 直流通路主要用来确定电路( ) 的。
A.放大倍数 B. 静态工作点 C. 波形失真
19、 稳压二极管是利用其工作在( ) 时电压变化极小的特性, 使两端电压得到稳定的。
A. 正向 B.反向 C. 反向击穿

21、 基本共射放大电路出现饱和失真时, 其三极管输出特性的交流负载线上的静态工作点一般是( ) 。
A.偏低 B.偏高 C. 居中
25、 射极输出器的电压放大倍数( ) 。
A. =1 B. >1 C.≤1
27、 数字电路内部的电路三极管电路器件, 一般处于( ) 工作状态, 即数字开关状态, 其输入、 输出只有高、 低两种电位。
A. 截止或放大 B. 导通或放大 C. 截止或导通
22、 当晶体管工作在放大区时, 发射结电压和集电结电压应为( ) 。
A. 前者反偏、 后者也反偏
B. 前者正偏、 后者反偏
C. 前者正偏、 后者也正偏
D．前者反偏、 后者正偏

交流电的有效值为其最大值( )
A. 倍 B. 倍 C.1/倍 D. 倍

28、 放大电路的信号源内电阻RS和输入电阻Ri的大小对电压放大倍数有何影响?
29、 什么是三极管放大电路的饱和失真和截止失真? 如何避免?
判断题
32、 几个不等值的电阻串联, 电阻大的消耗的功率大, 同样几个不等值的电阻并联, 电阻大的消耗的功率也大。( )
30、 一交流电路负载阻抗的大小, 完全取决于电路负载参数( R、 L、 C) 的大小, 而跟交流电频率无关。( )
在电源电压为220V的单相交流电路中, 测得40W光管两端电压为119V; 镇流器两端电压为185V。此两电压值之和大于电源电压值。表明测量有错误。( )
34、 电阻并联时, 电阻值小的电阻经过的电流大。( )
35. 交流电频率和周期互为倒数。( ) 。
31、 在电路中, 电容器具有隔断直流、 经过交流的作用。( )
32、 几个不等值的电阻串联, 电阻大的消耗的功率大, 同样几个不等值的电阻并联, 电阻大的消耗的功率也大。( )
33、 在RLC串联电路中, 如果调大电容, 则电路的容性增强。( )
34、 图示电路的截止失真出现在波形的uo正半周, 表现为输出波形上削顶。( )
35、 三相四线制供电系统中, 视在功率总是有功功率和无功功率的代数和。( )
36、 只有在纯电阻电路中, 端电压与电流的相位差才为零。 ( )
37、 在电路中, 电容器具有隔断直流、 经过交流的作用。( )

39、 在RLC串联电路中, 如果调大电容, 则电路的容性增强。( )

40、 只有在纯电阻电路中, 端电压与电流的相位差才为零。 ( )

37、 理想电压源的内阻为 , 理想电流源的内阻为 。
38、 三个阻值相同的电阻R接成D负载时能够等效变换为Y型负载, 则Y型负载中每个电阻的阻值为 。
39、 在R、 L、 C串联交流电路两端加上50V的电压, 测得线圈上电压为80V, 电容上电压为40V, 则电阻上电压UR= 。
40、 三相电源做Y型三相四线制供电时线电压在数量上相电压的 倍, 在相位上线电压超前相电压 度。
40、 L=30 mH的线圈与C=37.5PF的电容器组成一串联回路, 能引起该回路发生电谐振的外来信号频率f= 。
41、 计算机键盘上有101个键, 若用二进制代码进行编码, 至少应为 位二进制。
42、 交流电压u=311cos(314t-450)(V), 相应的电压相量能够写为 。
43、 R=30Ω的电阻与XL=40Ω的线圈组成一串联负载, 其阻抗|z|= ; 阻抗角ψ= , 可表示为复阻抗Z= 。
43、 基尔霍夫第一定律的数学表示式为 , 基尔霍夫第二定律的数学表示式为 。
44、 在R、 L、 C三者并联交流电路中, 测得干路上总电流为5A; 线圈支路电流为6A; 电容支路电流为2A, 则电阻支路电流IR= 。
44 如图所示直流电路中, 电流IA=2A, UA=5V( 元件A的电压和电流取关联参考方向) , 电路元件A吸收的功率为 W, 元件B吸收的功率为 W。
２５Ω
5Ａ

B
ＩB
A
IA
45 正弦量, 其频率为_______Hz, 与其对应的正弦量的相量_______V。
46 求得一线性无源一端口的阻抗, 则该电路的性质是_______( 感性或、 容性或纯阻性) 。
47 图示正弦交流稳态电路中, 电压表V1读数为9V, V2读数为4V, V读数为5, 求出电压表V3读数是_______。

48 PN结的特性是_______________________________________。

49 正弦量的三要素为　　　　　、 　　　　　、 　　　　　 　。
50 NPN型三极管工作在放大区, 测得其三个极的电位分别为3V、 2.3V、 7V, 则基极电位____V, 发射极电位____V。
51受控源有四种, 它们分别是 , , , 。
52、 当三个电极的电位不同时, 三极管电路能够工作在三种不同的工作状态, 这三种工作状态分是 , , 。
53图示电路中, , 角频率w = 3000 rad/s, , , 电容电压200 V。试求( 1) L、 C。( 2) 画出电路的电压相量图

L
R
+
-

+
-

55 图示电路中二极管为理想二极管且不会反向击穿, 试根据输入波形画出输出波形。
0

wt

vi /V

-5
5
π
2π

DΩ
R
+

_
+

_
vo
vi
3V

56、 用戴维南定理求图10电路中R5所在支路的电流。已知R1=R2=R4=R5=5Ω,
B

R3=10Ω, U=6.5V。

R3

R1

D

A

R5

R4

R2

C

+ -
U

图10

57、 电路如图所示, 把电路转换成一个电压源和一个电阻的串联。

10V
10W
10V
6A
+
+
_
_

58、 下图所示电路中, 已知电压表的读数为15V, 电流表的读数为1A, R=5Ω, 电源的角频率ω=200rad/s, 求电感L, 和电路消耗的功率。

º
•
UR
R

º
•
图 11 11111
LR

58、 基本共射放大电路如图11所示, 已知: UCC＝6.7V, Rb=300kW, Rc=2kW, 三极管的β=100, rbb, =300W, UBE=0.7V, C1和C2容量足够大。试求:
( 1) 静态工作点IBQ＝? , ICQ＝? UCEQ＝?
( 2) 电压放大倍数Au=?

图11

59电路如图所示, 把电路转换成一个电压源和一个电阻的串联。

10V
10W
10V
6A
+
+
_
_

62、 在图示电路中, 已知V, A, , , 。求: ( 1) 电流、 ; ( 2) A点电位; ( 3) 和的功率。( 15分)

63、 单相交流电路如图所示, 已知V, , 。求: ( 1) 电流及电压、 ; ( 2) 电路的P、 Q、 S。

67、 放大电路如题图所示, 已知: VCC = 12V, Rb1 = 2.5kΩ, Rb2 =7.5kΩ, Rc = 2kΩ, Re = 1kΩ, RL = 2kΩ,三极管 β = 30,取rbb’= 300Ω, UBE = 0.7V.求: ( 1) 静态工作点Q; ( 2) 画出微变等效电路( 3) 电压增益Au; ( 4) 电路输入电阻Ri和输出电阻Ro
