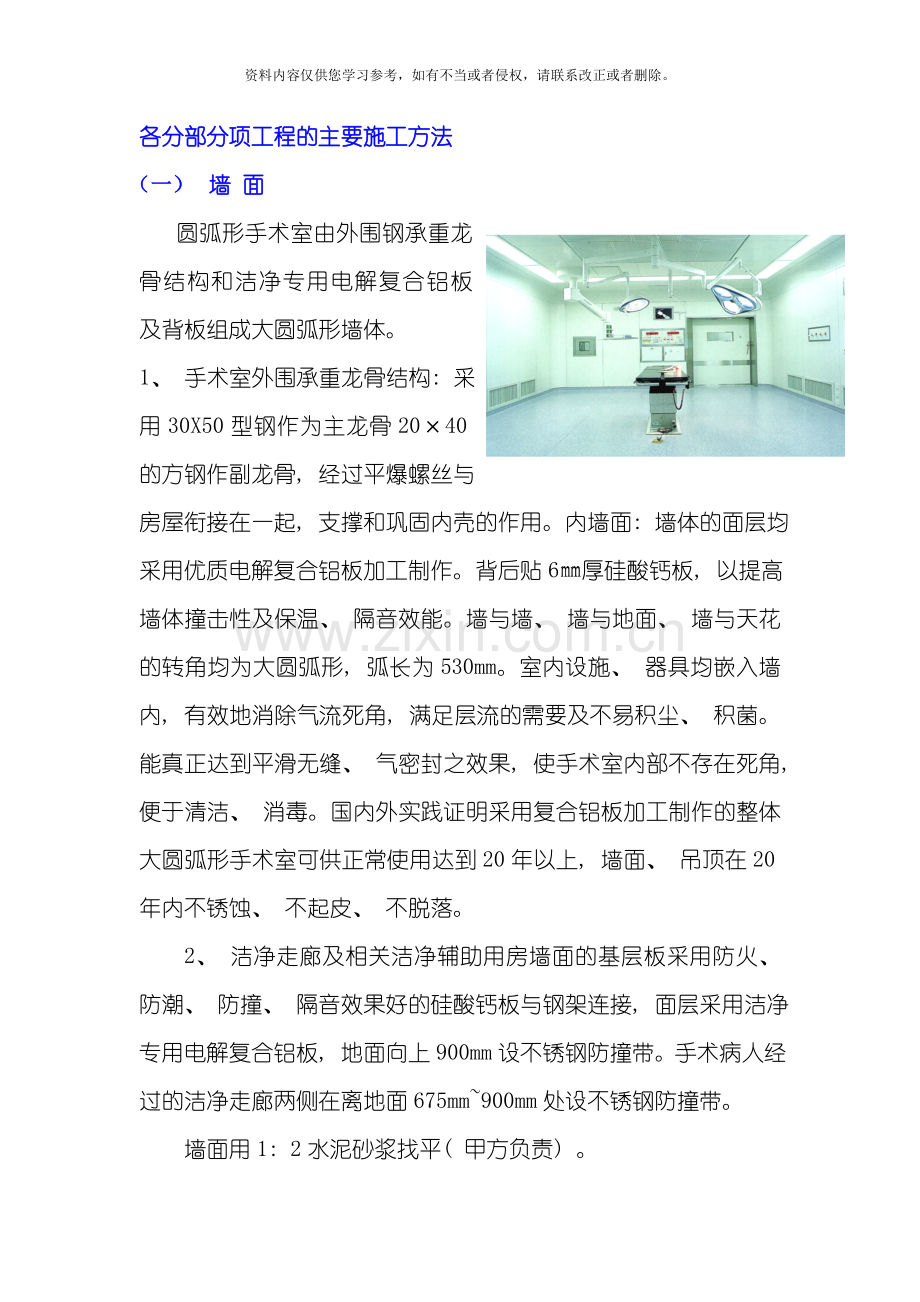

各分部分项工程的主要施工方法
（一） 墙 面
圆弧形手术室由外围钢承重龙骨结构和洁净专用电解复合铝板及背板组成大圆弧形墙体。
1、 手术室外围承重龙骨结构: 采用30X50型钢作为主龙骨20×40的方钢作副龙骨, 经过平爆螺丝与房屋衔接在一起, 支撑和巩固内壳的作用。内墙面: 墙体的面层均采用优质电解复合铝板加工制作。背后贴6㎜厚硅酸钙板, 以提高墙体撞击性及保温、 隔音效能。墙与墙、 墙与地面、 墙与天花的转角均为大圆弧形, 弧长为530mm。室内设施、 器具均嵌入墙内, 有效地消除气流死角, 满足层流的需要及不易积尘、 积菌。能真正达到平滑无缝、 气密封之效果, 使手术室内部不存在死角, 便于清洁、 消毒。国内外实践证明采用复合铝板加工制作的整体大圆弧形手术室可供正常使用达到20年以上, 墙面、 吊顶在20年内不锈蚀、 不起皮、 不脱落。
2、 洁净走廊及相关洁净辅助用房墙面的基层板采用防火、 防潮、 防撞、 隔音效果好的硅酸钙板与钢架连接, 面层采用洁净专用电解复合铝板, 地面向上900mm设不锈钢防撞带。手术病人经过的洁净走廊两侧在离地面675mm~900mm处设不锈钢防撞带。
墙面用1: 2水泥砂浆找平( 甲方负责) 。

( 二) 地面
1、 水泥砂浆找平。铺设
2、 所有施工区域内的地面做三道耐齐自流平后, 采用韩国进口防静电PVC卷材铺设, 所有接缝均采用同色同材料焊接, 形成平整无缝, 与墙体均为圆弧连接, 踢脚线不突出墙面, 形成抗酸碱、 抗菌、 防火、 免打腊、 易清洁的平整无缝地面( 颜色可随甲方选定) 。
3、 凡铺设胶地板的地面, 胶地板颜色均由甲方定。
( 三) 天花吊顶
1、 手术室吊顶高2.8-3.0m , 采用电解复合铝板加工制作, 在工厂内按图纸加工制作, 现场组装, 背贴6mm 厚硅酸钙板, 配嵌入式整体净化送风层流箱及洁净型气密灯带, 具有防水、 防锈、 耐擦洗、 耐酸碱、 防火、 隔音、 保温等良好性能。面材采用洁净专用电解复合铝板, 吊顶高度在2.8米。
2洁净走廊及洁净辅助用房吊顶高2.6mm, 均采用优质电解复合铝板作天花, 采用轻工龙骨作龙骨, 具有防水、 抗菌、 防锈、 耐擦洗、 防火、 隔音、 保温功能。
3、 所有的吊顶及吊挂件, 采用牢固的固定措施, 保证维修人员上吊顶维修作业, 无安全隐患并留有检修孔。

( 四) 门
1、 洁净手术室在洁净走廊一侧均设有一樘光控脚感应医用气密式自动门, 开闭平稳宁静、 气密效果好, 运行速度可做多段式调校。控制模式采用微电脑控制, 具有多种安全模式, 自动开启, 延时关闭。所有门均加手动装置。门感应装置、 导轨均为进口件, 门身构造能抵挡日常碰撞而不致变形。
2、 洁净手术室门上方设”手术中”灯箱, 门宽1500mm, 高度2100mm, 门框采用不锈钢制作, 每樘门设600 X300mm的观察窗。
3、 污物走廊( 外清洁走廊) 一侧为手动气密式平开门, 门宽780mm, 高度2100mm, 门框采用不锈钢制作, 门上方留玻璃观察窗。
( 五) 电动感应洗手池

1．使用需求
医生护士进出手术室前后, 必须保持手部清洁, 以避免感染病人被病人感染; 刷手台乃为此目的提供洗刷手掌指缝手臂等, 集清洗消毒于一体的设备; 一般以两间手术室搭配一座三个出水口的刷手台为宜。
2． 设计理念
基于上述需求, 刷手台在设计上需注意以下几点:
2.1 避免多人重复使用时交叉感染, 以红外线感应开关替代手动开关。
2.2 刷手台本身不能成为感染源, 故需注重槽体及管道设计不会残留污染物质。
2.3 依人体工学设计, 需考虑使用洗手和日后维护的方便性。
2.4清洁及消毒的功能。
2.5设备使用安全性, 应避免漏电而造成触电, 及水温过高或过低带来的手部不适。
2.6 进水宜进行水质处理, 如过滤悬浮颗粒物质, 或利用紫外线杀菌等。
2.7 刷手水槽在正常使用下, 水不会溅出槽体而污染地面。
2.8槽体应有调整水平脚及移动脚轮, 水管及电力管道应能伸缩, 方便刷手台移出清洁地面。
2.9刷手池采用国际SUS304拉丝不锈钢制作, 厚度≥1.5㎜, 每个洗手术池配置可控电热水器, 感应水嘴、 感应皂液器、 独立镜灯、 镜面。

( 六) 通风工程的施工方法
A按加工大样图和备料计划领取原材料。
B根据加工大样图划线。
C按划好的线下料, 并核对修整。
D风管材料倒角、 咬口成型。
E法兰焊接、 找平、 找正、 打孔眼。
F铆法兰、 翻边, 进行成品检验。
G清洁风管。
H风管支架材料刷防锈漆, 风管附件必须操作灵活有效。
I保温材料下料准确, 粘接保温钉前咬将风管壁上地尘土、 油污清刷干净。

( 七) 手术部基本配置
1、 洁净手术室的常规配置如下:
装备名称
必须配置数量
要求
内嵌式计时器
1只/间
同时具有麻醉计时, 手术计时, 一般时钟计时功能, 设于中央情报控制面板上
内嵌式观片灯
1只/间
三联14×17英寸, 灯照度均为700~300lex可调。
内嵌式组合多功能控制情报面板
1套/间
功能附后
内嵌式不锈钢药品柜
1个/间
尺寸: 900x1300x400 mm
内嵌式不锈钢麻醉柜
1个/间
尺寸: 900x1300x400 mm
内嵌式不锈钢器械柜
1个/间
尺寸: 900x1300x400 mm
嵌入式220V组合电源插座
3套/间
每组3个220V插座, 带2个接地端子, 其中1组增设1个380插座
嵌入式380V电源插座
2个/间
负荷≥3KV,
输液导轨( 含吊钩4个)
2套/间
≥2.1米
内嵌式不锈钢纪录板
1个/间
带自动开关光源( 400×700㎜)
麻醉废气体排放装置
1个/间

应急照明灯
2个/间
双灯头, 延时90分钟以上
医用刷手台
2—4位
配有净手消毒器和自动冷热水器
组合式电源插座箱
1组/间
每组4个( 220V) , 带防水防尘面盖, 多功能品字型( 3个10A, 1个16A) 。
备用电源组合插座插座箱
2组/间
每组4个( 220V) , 带防水防尘面盖, 多功能品字型( 3个10A, 1个16A) 。
2、 多功能情报控制面板对手术室内各系统进行集中控制, 开关键为平面触摸式, 具有如下功能:
（1） 时钟
（2） 计时器
（3） 净化空调系统, 温湿度显示与调节控制
（4） 空气处理系统开关与运行状态显示
（5） 照明系统开关
（6） 手术无影灯开关与光亮度调节
（7） 高效过滤器排放系统开关及故障声光报警( 非净化手术室可不要此功能)
（8） 消防声光报警
（9） 各种医用气体声光报警
（10） 通讯系统: 手术室与护士站或手术室之间的听筒/免提呼叫对讲装置。
3、 墙体嵌入式备用五种医用气体终端面板一组, 设置在手术床靠近麻醉机的墙面下部, 面板与墙面平齐, 底边距地面高度1m~1.2m。
4、 嵌入式观片灯, 设置在术者对面的墙上。
5、 药品柜、 器械柜、 麻醉柜嵌入墙面方便的位置。
6、 输液导轨应做成吸顶式, 位于手术床正上方顶棚上, 与手术床侧边平齐, 长度大于2.1m, 两条轨道间距为1.2m。
7、 组合电源插座每个手术室配万能插座, 配两个接地端子, 每间手术室需有220V负荷≥1KV电源插座、 380V电源≥3KV各一组( 每组各2只插座) , 分别置于墙体和吊塔内。
8、 所有配置器具主材采用进口1.2㎜厚的磨砂不锈钢制作, 质量均要达到高标准。
9、 洗手槽尺寸: 按图纸要求配置, 配温控感应水嘴、 感应皂液和消毒装置、 独立镜灯等。洗手槽采用磨砂不锈钢制作, 材料厚度为1.2mm, 材质为1G18Ni9Ti, 美观实用, 控制性能好, 洗手槽带挡水板。
( 八) 、 净化空调系统:
1、 室外计算参数:
夏季: 干球温度34.7℃, 湿球温度26.5℃, 大气压100240Pa
冬季: 干球温度-11℃, 相对湿度60%, 大气压102460Pa
2、 室内设计参数:
见附表:A-A
( 九) 、 空调系统:
1、 洁净空调机组
( 1) 洁净区空气处理机组选用技术先进的卫生型净化空气处理机, 卫生型净化空气处理机由英国天加南京公司提供。
( 2) 所有净化空调机组内置初、 中效过滤器、 电子灭菌和紫外线杀菌双效装置, 防止净化空调的二次污染。初、 中效过滤器及热湿处理段全处于送风机的正压段, 确保机器外空气无法渗入手术室内, 机内冷凝水易于排除, 排水段设高位水封, 杜绝异物入侵。
( 3) 机组采用国际一流的科禄格风机及含油进口轴承, 配上进口的可拆洗的电加湿器( 微电脑控制) , 采用进口变频器及控制技术, 当手术室不运行时, 机组能自动进入值班状态, 仅维持室内必须的正压, 以达到节能的目的, 降低运行成本。
( 4) 洁净空调机组采用铝合金型材为框架, 保温壁板外壁采用彩钢板, 内壁为不锈钢板, 抗老化塑密封保证箱体的漏风率≤1%。
2、 系统型式
每个净化机组功能段为新回风混合段, 初、 中、 高效过滤段, 电极式加湿段, 热交换段, 送风机段, 消声段等功能段组成。a、 混合段: 含回风和新风口, 用于调节新回风的比例, 满足空气调节的需要。b、 热交换段: 热交换段采用钢管、 铝翅片, 铝合金翅片采用机械胀管工艺固定在紫钢管上, 铝翅片采用正弦波蜂窝形处理, 有效的提高了机组的热交换效率, 防止积尘积菌。c、 风机段: 风机段采用动静平衡实验, 由多根抗静电电皮带传动, 风机的轴承为密封型, 无须加油, 风机传动采用V型皮带。d、 消声段: 阻抗式消声器是穿孔板内置吸声棉构成, 装置在箱体内, 气流经过此段距离之时, 对中高频声具有良好的消声效果, 消声段分回风消声、 送风消声。
( 1) 百级手术室采用一机对一室净化空调系统, 机组送风量为10000 m3/h, 采用电极式加湿器进行加湿, 加湿量为10kg/ h; 三个万级手术室采用一机对三室净化空调系统一套, 机组送风量为8000m3/h, 加湿量为16 kg/ h, ; 十万级过道及洁净功能房、 洁净走廊采用一套净化空调系统, 机组送风量为8000 m3/h, 加湿量为10 kg/ h; 共三个空气净化系统, 新风经初、 中效过滤器处理后与回风混合, 经机组热湿处理及净化杀菌后送到各净化送风天花, 进入手术室净化送风天花内置进口高效过滤器99.999@0.3微米, 高效过滤器前加设电子灭菌吸尘器, 进口高效过滤器为一次抛弃型, 而电子灭菌吸尘器可拆下清理再利用, 两者配合使用, 既提高了灭菌的高可靠性, 又延长了高效过滤器的使用寿命, 因而可大大降低维护费用和手术的交叉感染。
( 2) 净化空调系统每间手术室的送风均采用定风量装置控制, 以适应手术室正压及不同时期的需要, 新风进入管上设置电动密闭调节止回阀, 非工作期间关闭。新风进入管上设置冬季电加热器对冷空气进行预热, 确保冬季运行正常。
( 3) 各手术室均设置独立排风系统, 由中效过滤器、 排风机、 消音器、 定风量阀、 止回阀等部分组成, 还可加电子灭菌器。独立洁净排风系统, 能防止手术室内的交叉感染。排风机与净化送风机组连锁, 当手术室自动门打开或净化送风机组停止时, 排风机停止运行, 以维持室内正压, 节约运行费用。
( 4) 气流组织:手术室均采用集中送风方式, 上送下回, 送风口集中布置于手术台上方, 回风口布置在手术室两侧墙下端; 其余各室顶部设一个高效送风口, 采用上送下回或上送上回的送回风方式。
( 十) 、 净化空调自动调节控制
采用德国西门子可编程DDC全自动控制系统, 对洁净手术室和洁净辅助用房的温湿度进行精确控制, 以节省消耗。控制系统设置远程控制( 位于每间净化手术室的情报控制面板上) 和现场控制( 位于设备间里的控制上) , 现场与远程控制均应能人为设定运行参数, 系统能按设定参数进行自动控制调节, 并应有各种保护、 联锁、 报警显示功能。
( 十一) 、 冷热源及加湿
净化手术部空调系统应为独立供热、 供冷、 除湿、 加湿。空调系统冷热源采用模块式风冷热泵机组提供冷热源; 冬季净化空气机组新风预热器投入运行。根据山西地区的气候特点, 每个系统均增加一台辅助电加热器。冬季加湿采用电极式加湿器加湿。
( 十二) 、 电气部分
1) 、 强电部分
( 1) 洁净手术部设总配电箱和空调总配电箱, 均具备双电源全自动和人工互投切换功能。甲方需把双路电源送至手术部并设总配电箱和空调总配电箱。
( 2) 每间手术室独立设置分配电箱, 辅助用房和走廊设置分配电箱, 供辅助区照明、 插座及小动力用电。
( 3) 每间手术室配电负荷为10KWv。
( 4) 手术部照明采用嵌入式洁净气密封照明灯带组成。灯带布置在送风口之外。
( 5) 手术室设计平均照度在400Lex以上, 应急照明采用UPS供应, 转换时间为0.1秒。
( 6) 辅助区平均照度在200Lex以上。
( 7) 手术室及辅助用房的配电箱均设置在非洁净区域。
( 8) 各洁净手术室的空调设备能在室内自动或手动控制, 控制装置显示面板与手术室内墙面齐平严密, 检修口设在手术室之外。空调控制方案包含掉电保护、 消防连锁、 缺风保护、 风机高低压保护、 开停机延时、 过滤器压差报警、 送风高温限制、 送风低温限制、 送风量的限制。
( 9) 所有手术室均设置安装接地保护系统和等电位接地系统, 采用三相五线制供电。各手术室使用多股芯线引至各层接地点。
( 10) 医疗仪器采用专用接地系统。
电气选型: 低压短路器等电气元件选用德国西门子公司质优产品; 电源及电线: 考虑消防要求, 进线电缆均选用阻燃型。
注: 洁净走廊、 辅助用房的电气布线、 墙面开关、 插座及照明均由我公司完成, 照明灯为气密式, 照度达到规范要求。
2) 、 弱电部分:
1、 通讯系统
每间洁净手术室设置免提呼叫、 对讲、 电话面板, 面板用触摸屏式, 置于情报面板上。手术室、 护士站各设一个电话接口。其它各功能房设置呼叫对讲点, 主机设在手术部护士站, 主机与呼叫点之间、 呼叫点与呼叫点之间均能互相联络。
2、 背景音乐、 对讲系统
1） 设计依据:
有线广播录音、 播音学设计规范( GYJ26-86)
厅堂扩声系统声学特性指标( GYJ25-86)
安全防范工程程序与要求( GA/75-94) 等国家规范及现行行业标准。
2） 设计原则:
该系统本着先进性、 可靠性、 可维护性、 安全性、 整体性、 应用性、 可扩展性、 规范性的原则在尽可能长的时间与社会发展相适应。
3） 设计思想:
本系统从一种快捷、 方便、 功能齐全、 可靠性高的现代化模式为依据, 结合该系统的实际情况, 用最佳的设计方案, 体现最高的性能价格比, 着实从该系统的角度考虑, 这是我司的基本出发点。
4） 系统组成:
主要有节目源, 功放设备、 用户设备及广播线路等组成。
A、 节目源: DVD机、 话筒等设备。
B、 功放设备: 功率放大器等。
C、 用户设备: 喇叭。
5) 系统设计及配置:
a)、 传输方式: 系统的输出功率馈送方式采用有线定压传送方式。
b) 、 用户设备的选择及设置。
c) 、 手术室和产房装设置3W喇叭。
6) 系统功能:
a) 为各手术室和产房提供广播信号。
b) 系统预留与大楼消防报警系统相连的接口, 在紧急情况下可进行紧急广播, 享有最高权, 连接模块由消防单位提供。
c) 用于手术层和产房层范围内广播找人, 发布通知、 通告、 开会等。
d) 具有全呼广播的功能。
7) 导线的选择
a) 广播线路宜采用护套铜芯塑料绞合线。
b) 各种节目信号线采用屏蔽线。
c) 火灾做广播线路应采用阻燃型铜芯电线或耐火型铜芯电线。
8) 敷线方式: 同监控系统
9) 施工安装要求:
9．1) 导线的选择:
a、 广播控制室是各种弱电线的汇集点, 干扰源较强, 屏蔽电缆电线中间严禁设置中间接头。
b、 对于屏蔽电缆与设备、 插头连接时应注意屏蔽层的连接, 连接时应采用焊接, 严禁采用扭接和绕接。
c、 对于非屏蔽电缆电线在箱盒内连接, 可使这种线路两端插接在接线端子上, 用接线端子排上的螺栓加以固定, 压接应牢固, 并对每根导线两端进行编号。
2) 用户设备的安装:
a、 扬声器安装高度: 一般在距离地面2.2m以上,基距天花板0.2m高, 有吊顶场所, 则在吊顶上嵌装。
b、 控制开关距地面1.3m或与照明开关同高。
3、 摄像系统
设计依据:
《工业电视系统工程设计规范》( GBJ115-87)
《电视监控国家标准》( GB/T1657-1996)
《建筑电气设计技术规范》
( 1) 主控室设在示教室或业主认为适当的地方, 所有图像都传到控制室并通。
( 2) 短形切换器能够将手术室图像传输到其它观察室, 经过分控键盘控制其它观察室, 也可实现分控功能, 短形切换器、 分控键盘采用进口产品。 ( 3) 经过专用长时间录像机实现图像存储或硬盘录制。
注: 整个手术部摄像监视系统的配置、 布线由我公司完成, 已列入报价。
