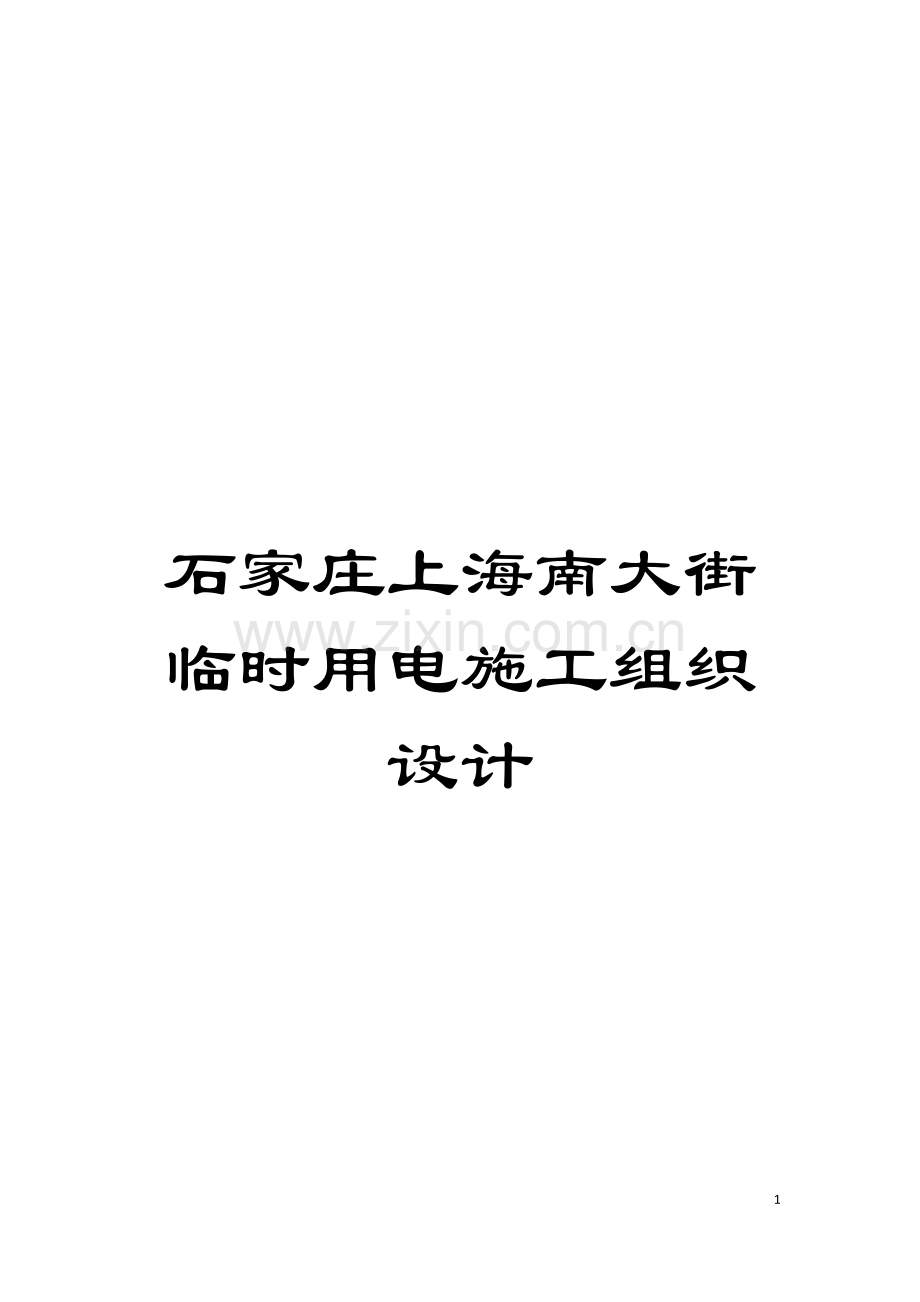

石家庄上海南大街临时用电施工组织设计

14

资料内容仅供参考，如有不当或者侵权，请联系本人改正或者删除。

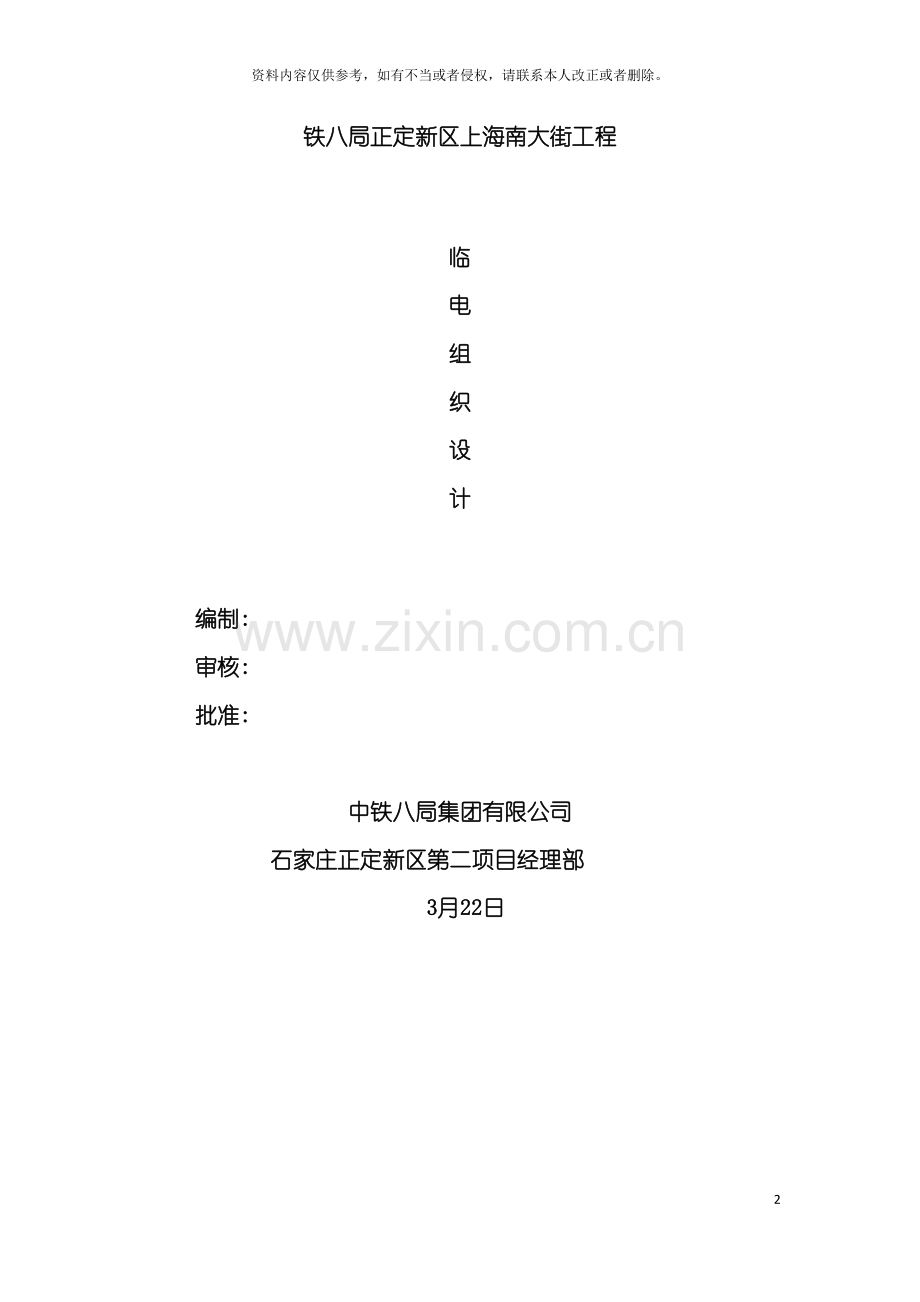

铁八局正定新区上海南大街工程

临
电
组
织
设
计

编制:
审核:
批准:

中铁八局集团有限公司
石家庄正定新区第二项目经理部
3月22日
1、 工程概况 2
2、 总体平面布置 2
3、 负荷计算 2
3.1 变压器二次侧最大电流计算 2
3.2 变压器二次侧短路电流计算 3
3.3 功率补偿计算 3
3.4 单台用电设备实际电流计算 4
4、 供电系统的选择 4
4.1 选择变压器容量 4
4.2 架空线路 5
4.3 配电箱及开关箱 6
4.4 照明及室内布线 6
5、 防雷与接地 7
6、 安全用电措施 7
6.1 触电事故急救措施 7
6.2 专职人员措施 7
6.3 电工作业标准措施 8
7、 电气设备防护 9
8、 防火措施 9
9、 附图 10
1、 工程概况
上海南大街( 太行大街) 位于河北省石家庄市中心城区核心组团的东侧, 南北贯穿石家庄市高新技术产业区, 北接正定组团, 南连栾城组团, 是服务于市区、 联系周边组团及开发区的南北向交通主干道。道路介于东二环和东三环快速路之间, 与多条东西向城市快速路、 主干道相交是与市中心城联系的重要纽带; 本项目的建设将打通道路在现况石德铁路、 石津干渠、 滹沱河等处的交通瓶颈, 同时实现太行大街与市骨架路网的链接, 完善城市路网的格局, 提高城市道路网络的运行效率, 加强城市南北向道路的通行能力。
本项目位于石家庄城市核心区东侧, 南起滨水路北侧滹沱河大桥, 北至正无路南侧(K23+623.7～K27+474.733),全长3851.033m。主要涉及范围: 道路、 桥梁、 排水、 交通工程、 地下通道、 综合管沟、 绿化等工程。
2、 总体平面布置
我部根据施工现场实际勘测情况对用电进行规划, 确定变电所、 配电室、 配电箱等的位置及线路走向, 以保证施工用电的安全, 其总平面布置图如附图所示。
3 、 负荷计算
负荷计算包括: 变压器二次侧最大电流计算; 变压器二次侧短路电流计算; 无功补偿大小计算; 单台设备实际电流计算。
3.1 变压器二次侧最大电流计算
以二次侧单母线最大负载200KW进行计算
PJS总＝( PJS1＋PJS2＋PJS3＋……) ×K∑
QJS总＝( QJS1＋QJS2＋QJS3＋……) ×K∑
SJS总＝(PJS2总+QJS2总)1/2
IJS总＝SJS总/Un×1.732
有功功率的同时系数K∑取0.9, 无功功率的同时系数K∑为0.95。计算出变压器二次侧单母线最大工作电流为310A.断路器选择400A。
3.2 变压器二次侧短路电流计算
表3-1 变压器低压侧母线出三相短路电流估算
变压器额定容量Se( kVA)
变压器低压的额定电压 Ue( kV)
变压器的阻抗电压百分数 Uk( ％)
变压器低压的额定电流 Ie( A)
变压器低压侧母线出三相短路电流估算值 Id( kA)
315
0.4
4
454.68
11.4
Id=Ie/Uk% Ie=Se/( 1.732*Ue)
Id=100*Se/(1.732*Ue*Uk)
其中:
Se---变压器额定容量kva
Ue---变压器低压的额定电压kv
Ie---变压器低压的额定电流 A
Uk---变压器的阻抗百分数
Id---变压器低压侧母线出三相短路电流 A
母线上的断路器极限短路断开能力应选择16KA及以上的断路器。
3.3 功率补偿计算
由于不同时期现场供电功率不同, 决定采用变压器二次侧集中自动耦合补偿。以最大功率315KW计算无功补偿:
补偿前:
有功功率PJS(kw)＝Pe×K∑
无功功率QJS(Kvar)＝PJS×tgΦ
实际功率SJS(KVA)＝( PJS2+QJS2) 1/2
同时系数K∑取0.75, cosΦ取0.8, 得出补偿前总负荷为352.94KW,无功功率为185.92KW。
补偿后, 同时系数K∑取0.75, cosΦ取0.95, 得出补偿后总负荷为315.78KW, 无功功率为98.60KW.补偿前后的差值即为需要补偿的无功功率87.31KW(补偿屏的容量根据该数据选择).
3.4 单台用电设备实际电流计算
施工过程中用电设备不同, 现以钢筋弯曲机为例计算实际电流。其功率Pe为3KW。
有功功率PJS(kw)＝Pe×Kc ;
无功功率QJS(Kvar)＝PJS×tgΦ
实际功率SJS(KVA)＝( PJS2+QJS2)
实际电流IJS＝SJS/Un*1.732
需要系数Kc取0.75, 功率因数cosΦ取0.8.计算出单台断钢机的实际电流为4.27A。
4、 供电系统的选择
4.1 选择变压器容量
本施工路段以周汉河为界分成两个用电区段。
周汉河以南各种设备功率: 施工现场450KW.
拟用拟采用2台250KVA变压器输出功率大于施工用电总功率, 满足供电需求。
周汉河以北各种设备功率: 钢筋加工厂100KW, 施工现场250KW, 生活区域150KW。
现场施工实际用电功率计算得出总功率为500KW, 但考虑到施工场地设备不是同时使用, 且基础施工完毕以后用电量减少, 拟采用1台500KVA变压器, 两台50KW发电机, 总输出功率计算:
P=( 500+50×2) ×0.9=540KW
计算得出变压器及发电机输出功率为: P=540KW≥500KW,满足供电容量要求。

图4-1 接线图
为确保施工用电的安全性,供电系统必须采用具有专用保护零线的中性点直接接地系统(TN-S)。( 见图1－1) 所有用电设备的不带电金属外壳必须与专用保护零线可靠连接。同时加设有500KW发电机做为应急电源,经过双头开关的倒换,在临时停电的情况下,可迅速将发电机投入使用,保证现场的正常施工。
4.2 架空线路
架空线采用120mm2绝缘铝芯线,工作零线与保护零线选择90 mm2绝缘铝芯线, 保护零线与工作零线应采用不同颜色的线缆.在一个档距内每一层架空线的接头数不得超过该层导线条数的50％, 且一根导线只允许有一个接头, 线路在跨越施工便道时, 档距内不得有接头。
架空线路相序排列: 在同一横担架设时, 导线相序排列是: 面向负荷从左侧起为L1,N,L2,L3; 和保护零线在同一横担架设时, 导线相序排列是: 面向负荷从左侧起为L1, N,L2,L3,PE(见图1-2); 动力线、 照明线在两个横担上分别架设时, 上层横担, 面向负荷从左侧起为L1、 L2、 L3; 下层横担: 面向负荷从左侧起为L1(L2、 L3) 、 N、 PE。
图4-2 横担示意图
架空线路的档距最大为35m; 线间距离为0.3m, 横担的最小垂直距离为0.6m.横担选用截面为80×80mm2的木质横担。横担长度: 二线为0.7m, 三线、 四线为1.5m, 五线为1.8m。
架空线路采用8m混凝土杆, 埋设深度为1.4m。采用低压针式绝缘子。
4.3 配电箱及开关箱
变压器二次侧设总配电箱。电流表、 电压表、 总电表设在总配电箱内动力配电箱与照明配电箱分别设置。配电箱、 开关箱选用铁质箱。其铁板厚度为1.5mm。配电箱、 开关箱都为移动式, 其下端离地面的垂直距离选择为1m。
4.4 照明及室内布线
室内电线为绝缘铝芯线( 2×2.5mm2) , 配线采用瓷瓶敷设, 距地面高度2.5m。进户线的室外端用绝缘端子固定。导线间距不小于100m, 瓷瓶间距不大于1.5m。照明开关箱内必须设置漏电保护器。
5、 防雷与接地
采用中性点直接接地的电力线路, 采用TN－S接零保护系统;
电器设备的金属外壳必须与专用保护零线连接。专用保护零线应由工作接地线, 配电室的零线或一级漏电保护器电源侧的零线引出;
防震接地的电器设备, 必须同时作重复接地, 同一台设备的重复接地与防雷接地可使用同一接地体, 接地电阻应符合重复接地电阻值的要求。施工现场的电气设备和避雷装置可利用自然接地体连接, 但应保证电气连接并校验自然接地体的热稳定;
施工现场内所有防雷装置的冲击接地电阻不得大于30Ω;
设备的防雷引下线可利用该设备的金属结构体, 但应保证电气连接; 机械设备上的避雷针长度为1～2m;
安装避雷针的机械设备所用动力、 控制、 照明、 信号及通信等线路采用钢管敷设, 并将钢管与设备的金属结构体作电气连接。
6、 安全用电措施
6.1 触电事故急救措施
迅速切断电源, 如果一时找不到电源开关或开关距离事发点很远, 可用绝缘良好的棍棒拨开触电者身上的带电体。
触电者一脱离电源, 紧急进行人工呼吸等急救措施, 并及时通知医务人员。
妥善处理好漏电点, 保护现场, 避免再次发生触电事故。
6.2 专职人员措施
建立健全电工现场值班巡视维修记录、 地极阻值遥测记录、 漏电保护器定期检查记录。
悬挂标志牌和装设遮拦, 凡是容易出现危险的地方均应挂上警示装置。
6.3 电工作业标准措施
凡绝缘工具必须进行耐压实验判断绝缘性能, 绝缘性能达不到规定的禁止继续使用。
停电作业时应先验电, 确定无电, 在线路两端安置接地线后, 再进行操作; 不能确定时, 一律作有电处理。
在光滑地面使用梯子时, 要用防滑设施或设专人护持, 梯子上禁止放工具和材料等易落物品。
严禁使用碗扣架代替电杆。
设备电器部分不准在运行时拆修, 修理时必须停车切断电源, 取下熔断器, 挂上”禁止合闸, 有人工作”的警示牌, 再次验明无电后, 方可作业。
电机或电器拆修, 电源控制箱的电源出线头要用绝缘材料包扎好, 防止意外漏电事故发生。
机械设备电器部分验修完毕, 通电试机必须告知设备操作人员和机械维修人员。不具备试车条件严禁单方通知试车。
电工维修作业的场所如有易燃、 易爆的物品, 必须移开后方可进行作业。
检修停电线路时, 必须进行接地, 其操作人员不得少于2人。操作人员应处于多组接地中心操作。
登杆作业必须使用登板、 登钩、 腰带、 保险绳等安全必备用品。
配电房操作必须有两名电工进行, 其中一人操作, 一人监护, 并要穿戴合格的防护用品。
电工在工作中必须严格执行: 施工现场所有的机具必须按照三相五线制、 三级配置二级保护执行, 必须实行”一机一箱一空开一漏保一锁”严禁在同一开关直接控制两台及以上用电设备, 所有用电设备必须与PE线相连、 机壳必须接地处理。
未尽事宜, 按《施工现场临时用电安全技术规范》JGJ46-88执行。
7、 电气设备防护
电气设备现场周围不得存放易燃易爆物、 污源和腐蚀介质, 否则应予清除或做防护处理, 其防护等级必须与环境条件相适应。
电气设备设置场所应能避免物体打击和机械损伤, 否则应做防护处理。
8、 防火措施
变压器旁、 高低压下方, 不得搭设作业棚, 或堆放构件、 架具、 材料及其它杂物等。发电机房内不得放置柴油等易燃物品。
工棚内电路应由电工安装, 任何人不得私拉乱接电线、 插座。禁止在工棚内使用电炉、 电炒锅等大功率电器。禁止使用60W以上照明灯或长明灯。
9.附图
