《简单的直流电路》单元测试题
第Ⅰ卷（选择题 共60分）
注意事项：
1、答案Ⅰ卷前，考生务必将姓名和准考证号填写在试卷指定的位置，并将考试科目、姓名、准考证号用2B铅笔涂写在答题卡上。
2、每小题选出答案后，用2B铅笔把答题卡上对应题目的答案标号涂黑，如需改动，用橡皮擦干净后，再选涂其他答案，不能答在试题卷上。
3、考试结束后，监考人员将本试卷和答题卡一并收回
一、单项选择（在每小题给出的四个备选项中，只有一个符合题目要求的，本大题共20小题，共60分）
1、-在图3-1所示的电路中，E1=3V，E2=6V，则UA=（ ）
A 3V B 3V C 6V D 9 V
2、在上图中，UB=（ ）
A 3V B 3V C 6V D 6V
3、在由下列材料制成的电阻器中，可以看作是线性电阻的是（ ）
A 钨丝电阻 B 康铜丝电阻 C 猛铜丝电阻 D 碳膜电阻
4、电解槽中通电10秒钟，有30库仑的阳离子从阳极移到阴极，则电路中的电流强度为（ ）
A 3A B 6A C 9A D 12A
5、已知A、B、C三点的电位分别为3V、-1V、2V则对应的电压UAB和UBC分别为（ ）
A 2V、-3V B 2V、3V C 4V、-3V D 4V、3V

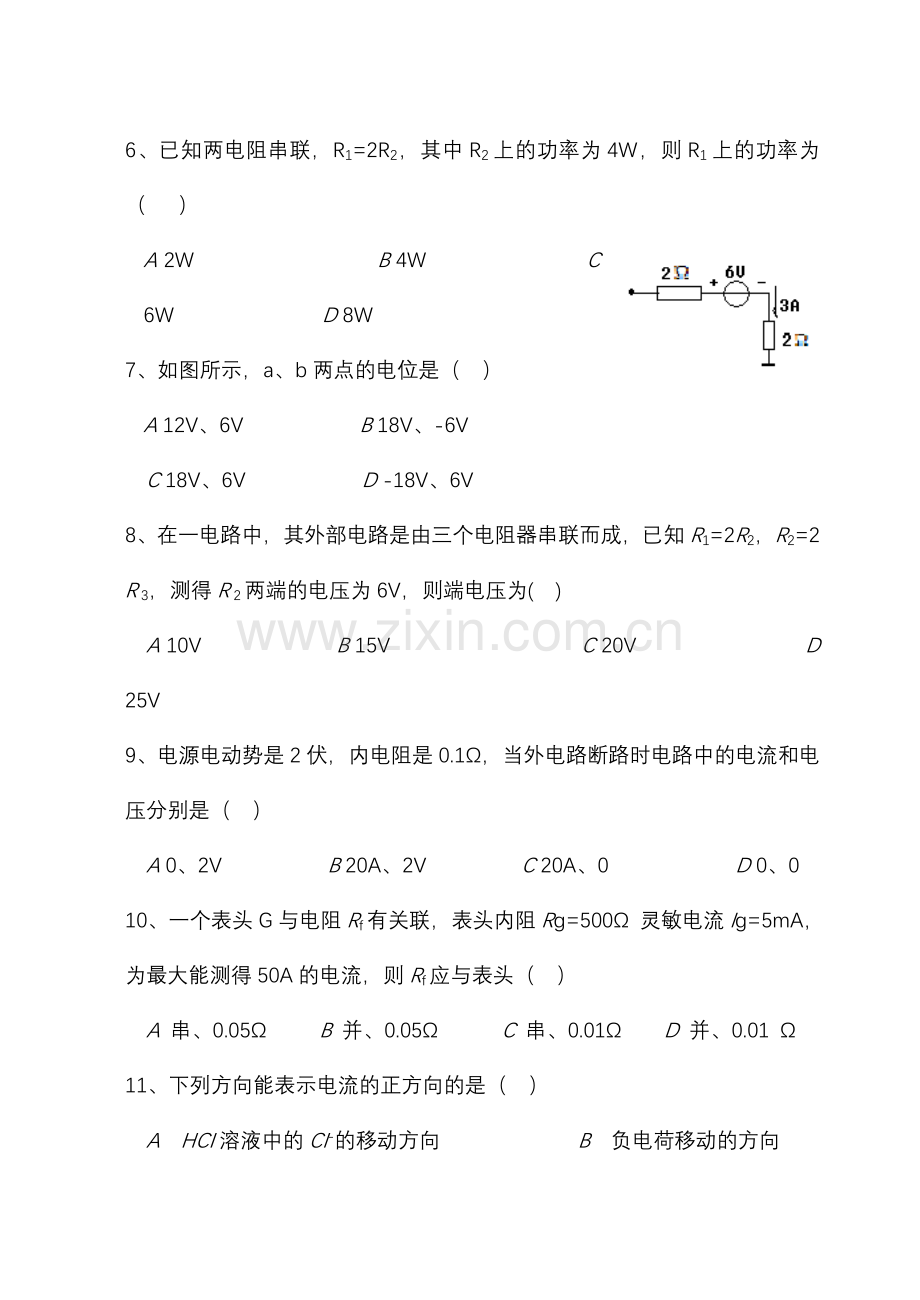

6、已知两电阻串联，R1=2R2，其中R2上的功率为4W，则R1上的功率为（ ）
A 2W B 4W C 6W D 8W
7、如图所示，a、b两点的电位是（ ）
A 12V、6V B 18V、-6V
C 18V、6V D -18V、6V
8、在一电路中，其外部电路是由三个电阻器串联而成，已知R1=2R2，R2=2 R 3，测得R 2两端的电压为6V，则端电压为( )
A 10V B 15V C 20V D 25V
9、电源电动势是2伏，内电阻是0.1Ω，当外电路断路时电路中的电流和电压分别是（ ）
A 0、2V B 20A、2V C 20A、0 D 0、0
10、一个表头G与电阻Rf有关联，表头内阻Rg=500Ω 灵敏电流Ig=5mA，为最大能测得50A的电流，则Rf应与表头（ ）
A 串、0.05Ω B 并、0.05Ω C 串、0.01Ω D 并、0.01 Ω
11、下列方向能表示电流的正方向的是（ ）
A HCI溶液中的CI-的移动方向 B 负电荷移动的方向
C 正电荷在电场力作用下移动的方向 D 外电路中底电位指向高电位的方向
12、一个0.25W、1000Ω的电阻能否接在20V的电源上使用（ ）
A．能 B．不能 C．无法判定 D．能，但不能正常工作
13、使用完用表测量电阻时，则（ ）
A．电流从黑表笔流出，红表笔流进 B．电流从红表笔流出，黑表笔流进
C．黑表笔是低电位端 D．红表笔是高电位端
14、如右图所示，要使变阻器R获得最大功率条件是（　　　）
　A．R=1.2Ω B．R=2Ω
C．R=3Ω D．R=5Ω
15、.如图所示，电路中电阻R＝5Ω，下述说法正确的是（　　）
A.UR=10V B.UR 方向由ｃ到ａ
C.Uａｂ＝Uｃａ＋Uｃｂ　
D.E中电流方向从“－”到“＋”
16、两个阻值相同的电阻，并联后的总电阻值为5欧，若将它们串联后接入原来的电路中，它的总电阻是 （ ）
A、5欧； B、10欧 C、20欧 D、不知电压大小，无法判断
17、三个相同的电阻，它们串联的总电阻是并联总电阻的 （ ）
A、3倍 B、1/3倍 C、9倍 D、1/9倍
18、一导体接在某电路中，如果把加在该导体两端的电压减小到原来的一增，则导体的电阻和通过的电流将 （ ）
A、减小到原来的一半； B、都保持不变；
C、电阻不变，电流减小到原来的一半；
D、电阻不变，电流是原来的两部。
19、在图6-16中，AB两端的电压U为12伏，R=100欧，滑动变阻器的最大值是300欧，当滑片P从左端移到右端的过程中，电压表变化的范围是 （ ）
A、从12伏到0； B、从0到3伏；
C、从12伏到3伏； D、从3伏到12伏。
20、如图6-15所示电路，电阻R1=R2，开关闭合后，比较电流表A1、A2、A3示数I1、I2、I3的大小，则有（ ）
A、I1>I2>I3 B、I1=I2=I3
C、I1>I2=I3 D、I1=I3<I2
第Ⅱ卷（非选择题 共40分）
注意事项：
1、第Ⅱ卷共2页，用0.5mm的中性笔或黑色的钢笔将答案答在答题卡的相应位置上，任何错答均不得分。如需改动，用橡皮擦干净后，再作答。不能答在试题卷上。
2、考试结束后，监考人员将本试卷和答题卡一并收回。
一、单项选择（在每小题给出的四个备选项中，只有一个符合题目要求的，本大题共20小题，共60分）
题号
1
2
3
4
5
6
7
8
9
10
选项

题号
11
12
13
14
15
16
17
18
19
20
选项

二、分析计算（40分，每小题10分）
21、如图所示，当单刀双掷开关S合到位置1时，外电路的电阻R1 = 14欧，测得电流表读数I1 = 0.2 A；当开关S合到位置2时，外电路的电阻R2 = 9欧，测得电流表读数I2 = 0.3 A；试求电源的电动势E及其内阻r。

22、有一只电流表，内阻Rg =1kW，满偏电流为Ig =100mA，要把它改成量程为Un =3V的电压表，应该串联一只多大的分压电阻R？

23、有一只微安表，满偏电流为Ig=100mA、内阻Rg =1kW，要改装成量程为In =100mA的电流表，试求所需分流电阻R。

24、如图所示电路，已知：E1= 45V，E2=12 V，电源内阻忽略不计；R1=5 W，R2=4W，R3=2W。求B、C、D三点的电位UB、UC、UD
