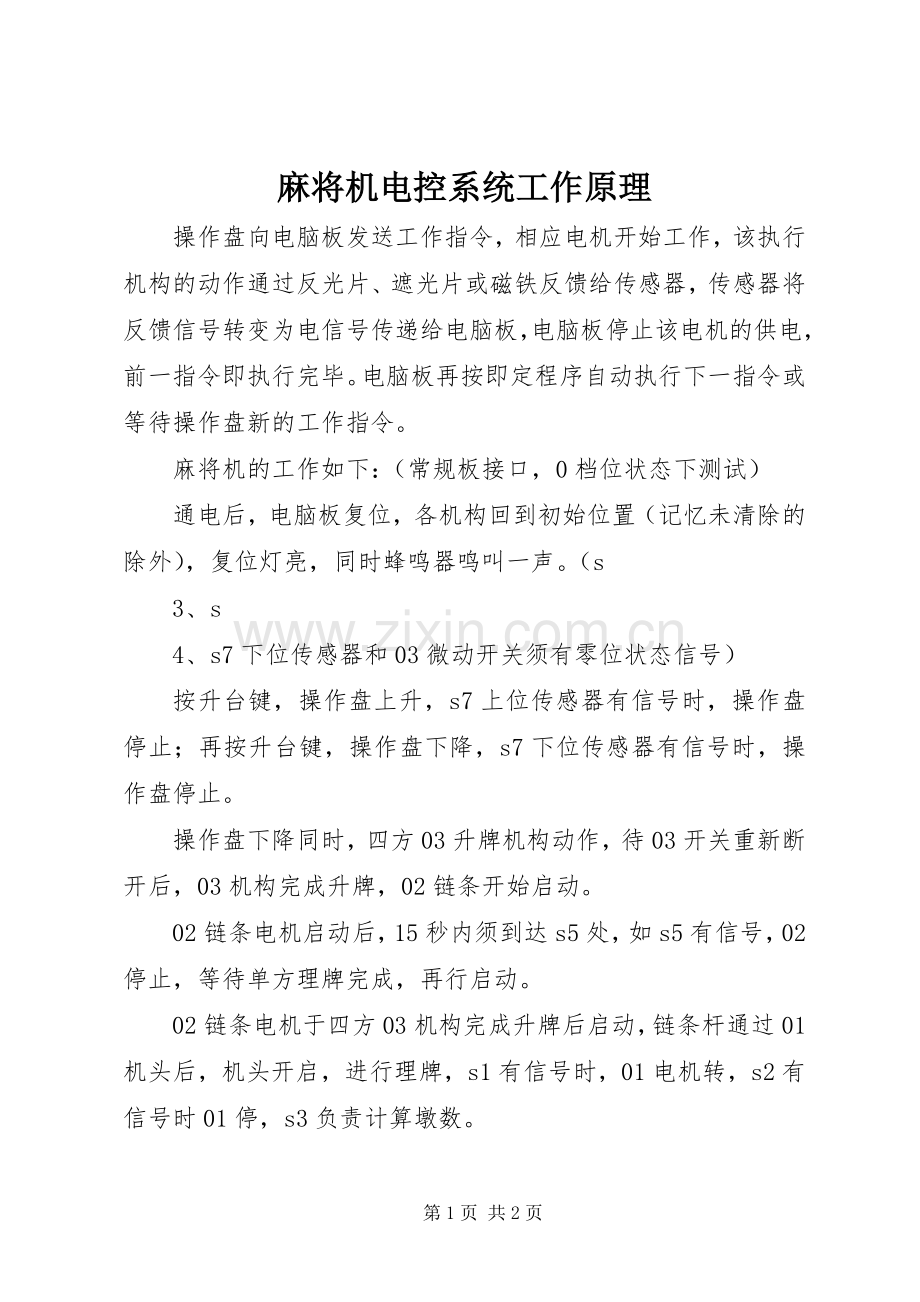

麻将机电控系统工作原理
操作盘向电脑板发送工作指令，相应电机开始工作，该执行机构的动作通过反光片、遮光片或磁铁反馈给传感器，传感器将反馈信号转变为电信号传递给电脑板，电脑板停止该电机的供电，前一指令即执行完毕。电脑板再按即定程序自动执行下一指令或等待操作盘新的工作指令。
麻将机的工作如下：（常规板接口，0档位状态下测试）
通电后，电脑板复位，各机构回到初始位置（记忆未清除的除外），复位灯亮，同时蜂鸣器鸣叫一声。（s
3、s
4、s7下位传感器和03微动开关须有零位状态信号）
按升台键，操作盘上升，s7上位传感器有信号时，操作盘停止；再按升台键，操作盘下降，s7下位传感器有信号时，操作盘停止。
操作盘下降同时，四方03升牌机构动作，待03开关重新断开后，03机构完成升牌，02链条开始启动。
02链条电机启动后，15秒内须到达s5处，如s5有信号，02停止，等待单方理牌完成，再行启动。
02链条电机于四方03机构完成升牌后启动，链条杆通过01机头后，机头开启，进行理牌，s1有信号时，01电机转，s2有信号时01停，s3负责计算墩数。
s3计数达到单方理牌数后，01机头置初始状态。02电机启动，带动洗好的牌向下一方03机构移动，至s5看到第二链条杆时停止，等待第二方牌理好后，再行移动。
当四方牌均理好后，机头关闭，02链条带牌至s4光控处停止。复位灯亮，蜂鸣器鸣叫一声，理牌完成，机器置初始状态
