盾构法隧道施工安全操作规程

32

资料内容仅供参考，如有不当或者侵权，请联系本人改正或者删除。

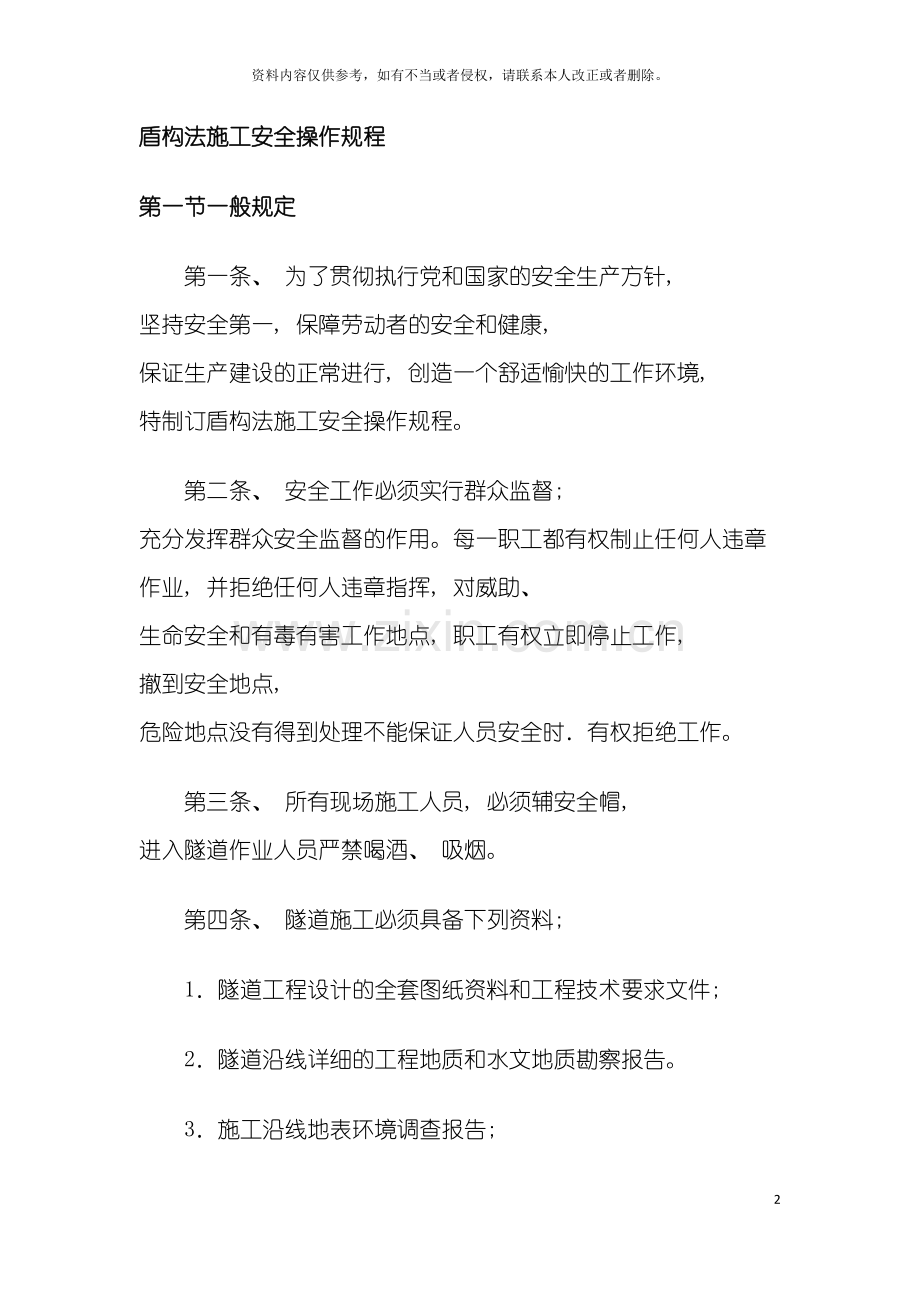

盾构法施工安全操作规程
第一节一般规定
　　第一条、 为了贯彻执行党和国家的安全生产方针, 坚持安全第一, 保障劳动者的安全和健康, 保证生产建设的正常进行, 创造一个舒适愉快的工作环境, 特制订盾构法施工安全操作规程。
　　第二条、 安全工作必须实行群众监督; 充分发挥群众安全监督的作用。每一职工都有权制止任何人违章作业, 并拒绝任何人违章指挥, 对威助、 生命安全和有毒有害工作地点, 职工有权立即停止工作, 撤到安全地点, 危险地点没有得到处理不能保证人员安全时．有权拒绝工作。
　　第三条、 所有现场施工人员, 必须辅安全帽, 进入隧道作业人员严禁喝酒、 吸烟。
　　第四条、 隧道施工必须具备下列资料;
　　1．隧道工程设计的全套图纸资料和工程技术要求文件;
　　2．隧道沿线详细的工程地质和水文地质勘察报告。
　　3．施工沿线地表环境调查报告;
　　4, 地下各种障碍物调查报告;
　　第五条、 隧道工程所使用的材料或制品等应符合设计要求。
　　第六条、 针对盾构法施工在特定的地质条件和作业条件下可能遇到的风险问题, 施工前必须仔细研究并制定防止发生灾害的安全措施。必须特别注意防止的灾害有瓦斯爆炸、 火灾、 缺氧、 有害气体中孬和潜涵病等。必须预先制定和落实发生紧急事故时应急对策和措施。
　　第二节施工准备
　　第一条、 应根据隧遇功能、 隧道内任。坦探、 穿越地层、 地面建筑物、 地下构筑物和等条件, 进行盾构机造型。
　　第二条、 做好环境调查, 并对下列环境条件调查内容必须实地勘察核实。
　　1．土地使用情况——根据报告和附图, 实地勘察调查土地及江河湖海底部利用情况、 各种建筑物和构筑物的使用功能、 结构形式、 基础类型与隧道的相对位置等;
　　2．道路种类及路面交通情况;
　　3．工程用地情况——主要对施工场地及材料堆放场地、 弃土场、 运土路线等做必要的调查;
　　4．在河流底下或河流附近建造隧道时: 必须调查河流断面、 水文条件、 航运、 堤坝结构、 地质条件、 有无水底电缆及沉埋障碍物等;
　　5．施工用电和给排水设施条件。
　　第三条、 地下障碍物调查报告中, 对隧道经过地区有无相遇阻碍物或位于施工范围内的各种设施必须进行详细调查; 其内容应包括;
　　l．地下构筑物的结构形式、 基础形式及其埋深, 以及与隧道的相对位置等;
　　2．煤气管道、 上下水池电力和通讯电缆等位置、 管遇材质及接头形式, 被侵蚀程度; 及其与隧道的相对位置等;
　　3．地下废弃构筑物、 管道及临时工程残留物等。
　　第四条、 在饱和含水地层进行地下隧道施工时; 因其特有的复杂性, 必须进行详细的施工勘察, 为制定基本工方法和应变措施提供足够的资料。
　　第五条、 盾构施工前应编制施工组织设计, 其主要内容应包括: 工程及地质概况; 盾构掘进施工方法和程序; 进出洞等特殊段的技术措施; 工程主要质量指标及保证措施; 施工安全和文明施工要求; 施工进度网络计划; 主要施工设备和材料使用计划等。
　　第六条、 技术交底。盾构施工前应由工程技术负责人和生产负责人向施工管理人员、 作业班长、 盾构司机等作全面的安全、 技术交底。作业班长应向作业人员进行操作交底。
　　第七条、 始发井的平面尺寸应满足盾构实装、 施工、 垂直运输、 洞口封门、 拆除等施工要求。
　　第八条、 接收并的平面尺寸应满足盾构拆卸工作的需要。
　　第九条、 始发( 接收) 井的预留洞口底标高应高于井底底板。
　　第十条, 当须采用衬砌背后压装工艺时现场必须设拌浆站。
第十一条、 变、 配电间应设有两路电源, 且相互切换应迅运、 方便、 安全。若施工地区无两路电源时; 必须设有适当容量的自备电源, 以供并不照明及连续使用的施工设备用电。
第十二条、 充电间面积应满足牵引车用电瓶充电周转的需要, 并设有电瓶箱的吊装设备, 同时地面应做防酸处理。
　　第十三条、 按施工需要布没料具间及机修间。
　　第十四条、 垂直运输设施的运输能力应与盾构施工所需的材料、 设备供应量相适应。所有的起重机械‘索具要按安全规程要求定期检查维修与保养。
　　第十五条。地面运输设施应有合理布局, 保证砌块、 浆液、 轨道、 轨枕、 各种管材, 电瓶等安全、 快速地运至非下; 并使井下土方等物料及时外运。
　　第十六条、 为7确保盾构施工的安全, 必须在各作业点之间设有便捷可靠的通讯设备。
　　第三节盾构工作井
　　第一条、 接收井的平面尺寸应满足盾构拆卸工作的需要。
　　第二条、 始发( 接收) 井的预留洞口底标高应高于井底板。
　　第三条、 从制作工作并起至盾构隧道施工结束期间内, 始发( 接收) 并的场地地面标高应比地面最高水位高05m以上。
　　第四条、 作好三通一平工作。
　　第五条、 对盾构工作井的附近地质情况及地区构筑物、 高压线等情况要调查清楚, 并有调查报告。
　　第六条、 地下水位应降至工作井底部, 并打好护坡桩。
　　第七条、 开挖时必须根据地质条件、 土壤条件及护被极条件做好临时支护以确保人身实全。
　　第八条、 工作人员必须赋安全帽走安全梯, 绑扎钢筋时必须支措脚手架, 并经验收合格后方可使用。
　　第九条、 浇注混瀚士要有方案, 方案中要有支撑方案。
　　第四节盾构安装就位与支撑
　　第一条、 始发非内盾构基座必须满足正确安装盾构机的要求, 而且有足够的强度、 刚度和精度。
　　第二条、 吊装盾构设备时要有吊装方案。
　　第三条、 基架需与预埋铁焊车, 并用工字钢在基架前后左右支撑牢焊接。
　　第五节施工排、 降水
　　第一条、 盾构进、 出并降水用的地勘资料, 除应符合第一章有关规定外, 尚应满足下列规定:
　　1．隧道埋深在10m以内时, 洞口附近最少应有一个钻孔;
　　2．盾构直径6m以上隧道埋深超过10m时, 应在洞口两侧各取一个钻孔; :
　　3．盾构直径10m以上, 隧道理深超过10m, 地质条件复杂时, 应根据具体情况增加钻孔数, 每个洞口至少应有一个连续取土孔, 提供能详细鉴别土层变化的资料, 钻孔位置应设在盾构隧道外侧2－3m处的洞口附近, 且钻孔应在钻探结束后以粘土填实。
　　第二条、 并点降水设计必须具备下列资料;
　　1．地质钻探资料及地质剖面图;
　　2．地下水位高度及变化海况;
　　3．地下水流向及附近河流潮位影响;
　　4含水层土壤的渗透系数;
　　5．盾构外径、 轴线标高、 推进坡度、 降低地下水位深度和降水工期要求;
　　6盾构工作并施工情况及润四封门类型和尺寸;
　　7．附近建筑物的位置、 结构及蒸础资料;
　　8．附近地下管线的种类、 直径、 标高、 走向、 接头型式及完好程度;
　　9．架空管线的种类, 位置及高度。
　　第三条、 井点降水应技盾构施工组织设计要求进行, 其内容应包括下列方面;
　　1．平面布置图; 盾构工作并( 盾构始发并、 接收非等) 及隧道设计位置及尺寸、 井点系统总体布置、 总管长度、 井管排列、 观测井位置、 泵体位置及临时供电、 供水、 道路及排水线路等;
　　2剖面图: 原地面标高、 含水层、 不透水层、 地下水位标高、 隧道施工范围、 以及建筑物基础、 地下管线、 总管、 滤管。观测井和泵体的标高及降水曲线等;
　　3．文字说明: 包括施工序、 施工方法、 机具设备和动力配套的型号以及排水沟管的设置、 排水地点的选择。
　　第四条、 降水前应考虑到水位降低区域内的建筑物、 构筑物及地下管线可能产生的沉降和水平位移, 必要时应做好沉降观测和采取保护措施
第五条、 洞口附近地表范围应有排水措施, 保持地面无积水, 亦无向洞口的地下水流通路。
　　第六条、 井点一般布置在盾构隧渲外侧2－3m。轻型井点的共管间距一般为2＊, 喷射井点共管的间距一般为2～3m。在盾构进、 出井的井口附近; 共管布置应适当加密; 在盾构推进前方的两侧, 应适当延长井管布置长度。
　　第七条、 并点降水泵房位置的确定; 应注意下列事项:
　　1．设在盾构施工影响范围较小处, 防止盾构施工所引起的地表变形, 影响泵的正常运转;
　　2．便于吊装、 检修、 排水和操作;
　　3．距离并点管位置不宜过远, 以免增大水流阻力影响, 影响井点降水效益;
　　第八条、 总管布置应符合下列规定;
　　1一井点总管宣布置在井点外侧, 力求减少应盾构施工引起总管变形和接缝张开;
　　2．严决总管布置在隧道正上方;
　　3．总管穿越交通道口处应采取保护措施, 防止被车辆压坏;
　　第九条、 在井点降水范围内, 应设置水位观测井, 其数量和位置应按工程情况而定, 水位观测的埋设深度应与并点管设在同一含水层内和同一深度上, 并应经过洗共和检验( 如灌水、 试抽等) 使观测井内水位反应灵敏可靠。
　　第十条、 井点降水施工前应复验盾构隧道轴线位置。
　　第十一条、 井点施工应符合下列规定:
　　1．井点沉设方法的选择应满足井点孔径要求;
　　2．井点降水平面布置要求, 挖井点坑和排泥沟;
　　3．井孔应垂直, 孔深应符合要求, 孔径直上下一致;
　　4, 滤管应按要求位置理设, 加并孔淤塞, 严禁将游管插入土中; 如果降低成层上中的地下水位时, 宜将游管没在逐水性较好的含水土层中, 必要时可采取扩大井点滤层等辅助措施;
　　5．灌填砂滤料时。应把孔内泥浆稀释, 井点管应届中, 谨慎高度应符合要求; 灌填量不得少于计算便的95％;
　　6．井点管口应有保护措施, 防止杂物掉入管内;
　　第十二条、 在降水过程中, 应加强并点降水系统的维护和检查; 保证不断抽水。
　　第十三条、 抽出的地下水中含泥量应符合规定, 如发现水质浑依; 应分析原因及时处理, 防止泥砂流失引起地面沉陷。
　　第十四条、 冬季施工应对水泵机组和管路系统采取防冻措施, 停泵后必须立即把内部积水放冷。
　　第十五条、 降水完毕后应考虑在拔井点管可能对隧道产生位移的不良影响; 两侧深井点应对称的逐根拔去, 并随拔随填, 填土可用砂土填实, 如果盾构施工有特殊要求时, 并孔应按有关要求填塞。如下段为气压施工, 则填塞井孔要满足防漏气要求。
　　第十六条‘地下水的水质如果腐蚀性严重, 井点设备应采用相应抗腐蚀性能的材料。
　　第六节盾构出井、 推进、 注浆
　　第一条、 根据各工程的地质、 环境条件以及并们四尺寸及探度确定并洞口一段地层加固方法与洞口的封门形式, 编制出并施工技术方案及具体的操作方法, 以防止由于正面塌方造成灾害性事故。洞口外土体做加固处理( 如降水、 水泥分层注浆、 化学注浆或其它地基加固方法) 后, 应在出并前检验加固效果。
　　第二条、 拼装后座砌块的后端面应与井壁密实贴紧, 其环面应与掘进轴线垂直。后座砌块拼成上部开口, 以形成会空运输与共下水平运输的通道, 在后座砌块开四段应有足够的开口尺寸和稳固的支撑系统。
　　第三条、 在准备工作结束; 盾构亥装调试运转正常后即可开始盾构出并起始段掘进施工。
　　第四条、 盾构出井前, 在导轨上通环向前推进, 直至盾构前端离并洞门一定距离时停止推进, 等待出并。井洞口封门拆除前应先在正面上船内加满粘土, 并略顶伸盾构千斤顶, 以使土舱内粘土受到一定压力。
　　第五条、 封门拆除直采用静力方法, 以减少对洞D土体的抗动。
第六条、 洞口封门拆除后必须尽快将盾构推入洞内, 使盾构切口环切入土层, 以缩短正面主体暴露时间。在井洞封门拆除前应做好封门拆除后能及时掘进, 拼装的准备工作。
　　第七条、 盾尾脱出内井壁面后应及时安装洞口与砌块之间空隙的密封装置。
　　第八条、 盾构机在导轨上推进时应及时垫实砌块肥出唐尾后与导轨之间的空隙。
　　第九条、 出并施工时由于后座条件的限制, 盾构机上都千斤顶不能使用, 为此要精心调正正面主体反力并少用或不用底部千斤顶; 以防止盾构上部与后座砌块因不均受压而损坏。
　　第十条、 洞圈遇有泥水渗漏, 应及时堵塞。
　　第十一条、 在每个盾构出并后的起始段( 约50。－100m) 推进中, 应根据控制地面变形要求在地面上沿盾构轴线和与轴线垂直的横断面上, 布设地表位移测量标志点; 在每环推进中跟踪测量地面隆沉变化, 并经过调整推进项力、 推进速度、 盾构正面压力、 推进坡度、 注浆压力、 注浆数量等施工参数; 以便地面降沉位尽量减少; 从而为下一步盾构推进取得施工参数和施工操作经验。
　　第十二条、 分析前两环盾构推进测量报表及地面上地表陷沉观测资料设定土压力便及盾构纠偏要求, 调正好千斤顶编组或各千斤顶区域的油压值。
　　第十三条、 按有关设备操作规定对出土机械装置及切削刀差等进行检查和操作, 然后进行盾构掘进。
　　第十四条、 在掘进过程中应掌握和记录好实际平衡土压力、 推进速度、 出土量、 千斤顶工作油压或各区域千斤顶工作油压等施工参数。
　　第十五条、 隧道衬背注浆要与掘进同步; 并认真做好注浆位置、 注浆量、 注浆压力等记录。
　　第十六条、 停止掘进应按有关设备操作的规定关闭油泵、 切削机械、 运土机械等。
　　第十七条、 掘进准备工作
　　1．检查各润滑点是否有足够的润滑油或润滑脂;
　　2检查液压系统烟箱内液压油是否足够, 并观察液位计, 需要时应补足液压油, 便泊位处于安全的位置;
　　3．检查各压力表显示是否正常, 必要时及时地更换修理;
　　4检查各电器操作按钮设备是否能正常工作;
　　5．隧道内照明、 信号、 通讯、 控制电缆应放出足够的长度;
　　6．检查上压平衡系统是否处于良好的状态, 设定的全舱内是否输入控制器、 各士压传感器、 变压器、 放大器是否连接可靠并能正常工作;
　　7．检查数据采集系统各传感器、 放火器、 计算机、 记录仪及打字机是否完好, 是否已显示日期、 时间等环境参数。
　　第十八条、 盾构推进系统操作
　　1．开后备液压系统的泵口进油阀门;
　　2．启动液压系统控制油泵, 建立相应的工作压力; 加压力不在相应的工作压力范围内, 可调节控制泵的溢流阀, 调整溢流阀时应缓缓动作, 避免产生液压冲击, 损坏机件;
　　3．将状态旋扭置于推进状态;
　　4．将切削对金的三位四通技向阀置于中位;
　　5．按顺序启动力企油泵; 在刀差的三位四通处于中位时, 人为将换向阀的” 0”口堵塞, 逐台调整相应的溢流阀, 并建立工作压力。调整完毕后, 应使对企的三位四通换向阀恢复”M”型机能;
　　6．将刀益三位四通阀按照需要放在顺时外或逆时针旋转的位置上, 此时刀盘的油压计应有显示。如油压过高, 压力报警器报警; 。
　　7．切削刀盘系统的油压应随切削主体的阻力而有相应的变化。当怕压升至切削刀盘怕压上限时应控制推进系统的三位四通总阀处于中位; 停止推进, 待其回到正常的油压后再推进;
　　8．将螺旋输送机的换向阀置于中位;
　　9．启动螺旋输送机轴向杜塞泵, 调整溢流阀, 建立相应的工作压力;
　　10．将螺旋输送机换向阀置于出土方向, 螺旋输送机开始工作。如抽压升至螺旋输送机工作油压上限时, 压力报警器报带;
11．在螺旋输送机出土之前应启动皮带运输机, 观察其是否跑偏, 夹带等异常现象;
　　12如密封土舱内和螺旋输送机机体内需加适量水时, 启动加水泵, 调整其流量、 压力。打开加水阀门, 将水送至螺旋输送机机体内及密封舱内;
　　13．启动推进油泵, 调整该回路的溢流阀的工作压力为最高压力的70－90％, 调整手动变量泵变量装置, 使输出流量为最大输出流量的70～90％; 确定合理的推进千斤顶编组; 将选定的千斤顶的三位四通换向阀置于伸出的位民待千斤顶编组和工作压力均正确无误后; 启动推进总阀。在推动时, 应随时观察推进系统的工作压力, 注意推进千斤顶的活塞伸出长度, 严格控制盾构的坡度、 转角、 平面角等参数。推进结束后将各千斤顶的三位四通阀及推进总阀置于中位。
　　第十九条、 上压平衡系统操作
　　开启土压平衡系统的电源, 将设定上压位送入控制器内, 如上压平衡各组成部分都工作正常, 将按下列方法操作;
　　当土压升高大于设定土压值的上限时, 控制器输出信号, 经放大器放大后自动控制安装于螺旋输送机油路的电液比例阀增加节流开D和流量使螺旋输送机增加旋转速度, 出土量增加, 上压力随之下降至设定值。
　　当土压降低, 小平设定位的下限时; 控制器输出信号经放大器放大后, 自动控制安装于螺旋输送机油路的电流比例调速阀, 减少节流井口和流量使螺旋输送机减少旋转速度, 出土下降, 土压力遂上升至设定值。
　　第二十条、 根据工程对隧道变形及地表变形的控制要求可选用同步注浆。一次注浆、 二次注浆及多次注浆的工艺, 注入的浆派应按地层性质、 地面超载条件、 变形退军控制要求合理选定。
　　第二十二条、 惰性浆液不得用做对’地面和隧道流障有较高控制要求的隧道。
　　第二十三条、 对注浆工艺中使用的机具设备进行性能检查并在推进前做好使用准备及试运转。
　　第二十四条、 按盾构施工要求接好注浆管路; 并检查管路是否畅通。
　　第二十五条、 在地下工作面准备的同时, 通知地面拌浆站拌浆, 并及时送至工作面。
　　第二十六条、 地上地下注浆准备结束后, 当班队长应认真检查, 符合要求后才可进行盾构掘进施工。
　　第二十七条、 浆液配比应技地表变形及隧道沉降控制要求、 地面荷载, 地质状况选定, 并须进行配比试验和模拟工艺试验, 结果符合要求才可用于工程。
　　第二十八条、 装液拌制及输送;
　　1．必须采用浆液配比特性相适应的搅拌设备; 以确保拌制浆液配比准确、 混合均匀、 稠度适当、 易于流动、 适时凝固;
　　2．用于浆液运输的容器应便于吊运;
　　3．为确保浆液质量; 防止凝固和离析, 容器内直备有搅拌装置;
　　4采用管道形式向井下输送浆液。
　　第二十九条、 注浆设备。
　　1．砌块壁后注浆设备包括: 注浆泵、 软管、 连接砌块压浆孔的旋塞压浆喷、 管路接头、 阀门等。选用设备器具应保证浆液流动畅通, 各个接点连接牢固, 严防漏浆;
　　2．同步注浆设备包括: 注浆泵、 注浆分配系统、 位于盾尾部的注浆管口、 软管等。注浆分配系统应保证各注浆出口流量分配均匀, 并可接施工检测信息, 灵活调整注浆出口的启闭, 而且各条注浆管路易于检查和清迈。
　　第三十条、 衬青同步注浆作业与盾构掘进同步进行; 其注入量应与掘进速度相适应。并在每段隧道推进前做出明确规定和严格执行。
　　第三十一条、 注浆作业时, 要观察注浆工作是否正常, 控制注浆压力, 不能超过规定的压力值。
　　第三十二条、 详细记录注浆点位‘压力、 压浆量, 并与盾构操作者保持联系。
　　紧三十三条、 当注浆发生故障时, 立即通知当班队长停止后相推进, 并及时＃滁故障。
　　第三十四条、 地面拌浆站要严格按浆液配比进行拌浆, 注浆时要经网塞过滤; 每拌浆液要经调度测定; 符合要求才能送至工作面
第三十五条、 注浆结束应在一定压力下关闭砌块压浆孔口处施阀, 同时打开回路管, 停止压浆。
　　第三十六条、 拆下管路及时清理干净。
　　第三十七条、 特浆技终换后才可拆下砌块压浆孔处的旋转球阀; 并换上闷益拧紧。
　　第三十八条、 注浆安全要求:
　　1．注浆人员必须经过专门培训; 并熟练掌握有关作业规程;
　　2．严禁在不停泵的情况下进行任何修理;
　　3．注浆泵及管路内压力未降至零时, 不准拆除管路或松开管路接头, 议免浆液喷出伤人;
　　4注浆泵由事人负责操作, 未经同意其它人不得操作;
　　5．注浆人员在拆管路、 操作注浆泵时应我防护眼镜; 以防浆液溅入眼睛;
　　6．保持机械及隧道内整洁, 工作结束必须对设备清洗保养。并清理周围环境。
　　第三十九条、 取液注浆时应注意以下几点:
　　1．运B液时, 必须把桶盖拧车;
　　2．外倒B液时, 必须轻倒, 防止B波溅伤眼睛;
　　3．B液的胶管必须固定牢固。以防突然加液管子拍起伤人;
　　4．在检修B液管时, 必须莅静压状态下进厅。不准带压作业;
　　5．如果发生B波涨到眼睛里时, 必须用清水立即清洗。
　　第七节砌块运输与拼装
　　第一条、 砌块拼装机
　　1．空载试车; 测量各运行件的行程, 回转角度, 提升距离, 平移距离, 均应符合设计要求。检测空载试车中各系统的工作压力;
　　2负载试压: 砌块拼装机错位标难砌块, 作回转、 平移、 提升、 调节等动作, 运动平稳, 各滚轮、 挡轮赛经定位标准, 经调整后对轮盆体径向跳动不大干2＿, 拼装机中的轴线与盾构轴线不平行度不大于5／1000。检测负载试车时各系统的工作压力。t
　　第二条、 检查盾构推进距离是否符合砌块拼装要求。
　　第三条、 检查前一衬砌环与盾构之间的间隙情况, 结合前环成果报表决定本环拼装的纠偏量及纠偏措施。
　　第四条、 砌块接缝连接螺栓、 配件和防水势圈等运送到工作面; 并由专人负责检查。
　　第五条、 清除前一环环面和盾尾内各种杂物等。
　　第六条、 检查前一环环面的防水材料是否完好, 如有损坏应及时采取修补措施。
　　第七条、 检查环面质量; 必要时提出新一环采用的纠正措施。
　　第八条、 按第三变有关盾构设备操作要求, 拼装操作人员全面检查砌块拼装机的动力及液压设备是否正常, 举重钳头是否灵活、 安全可靠。
　　第九条、 盾构司机要精心操纵盾构千斤顶的伸缩; 使盾构不后退、 不变被、 不变向, 并要与拚装操作人员密切配合。
　　第十条、 按拼装工艺要求逐决拼装砌块。
　　票十一条、 封顶块拼装
　　1．检查已拼砌块的开四尺寸, 要求略大于封顶砌块尺寸;
　　2．采用纵向成环工艺时, 千斤顶顶脚到巴拼好环面距离应满足封顶决纵向插入的距离;
　　3．拼装机把封顶块送到位, 伸出对应的盾构千斤顶将封顶块插入封口成环。
　　第十二条, 作圆环校正, 并全面检查所有纵向螺栓; 均须拧紧。以设计规定的标准测力板手检测拧紧程度。
　　第十三条、 在盾构掘进的同时依次拧紧将出工作车架的砌块环纵向螺栓。对以后几环的环纵向螺栓, 应以规定的长柄扳手予以拧紧。
　　第十四条、 拼装过程中要保持已成环砌块环面及拼装砌块各个面的清洁。
　　第十五条、 拼装过程中遇有”砌块损坏, 应及时用规定材料修补, 砌块损坏超过规定的标准应拆下砌块进行调换。
　　第十六条、 在拼装砌块时, 被吊起砌块未到位时, 吊起砌块下 方不得站人; 以防发生伤人事故。举重臂旋转时, 严禁施工人员进 入举重臂活动半径场地, 以防意外事故。
　　第十七条、 砌块在隧道运输按第七节第九条中第6点要求。
　第十八条、 从地面吊运到工作井底部, 必须用专用吊索具吊装, 并经常检查吊索具发现问题必须及时解决。
　　第十九条、 由皮带运输机到砌块拼装机之间砌块运输应注意以下几点;
　　l．砌块专用吊装具必须经常检查, 在拧扣时必须拧牢固;
　　2钢丝绳不能斜拉, 每次必须只运一块不能多运, 运输中人必须站在砌块后倒, 以免砌块掉下发生事故;
　　3．在用滑车运送砌块时, 人要站稳, 站在滑车两侧, 以防滑倒伤人。
　　第二十条、 拼装机要有专人进行操作; 其余人员不得随意操作, 以免操作失误伤人。
　　第二十一条、 拼装机操作人员在启动拼装机之前, 要和操作台盾构司机联系好, 在司机允许之后方可工作。
　　第二十二条、 拼装机运转之前, 要对拼装机旋转范围内的空间进行观察, 在保证没有人或障碍物时方可操作。
　　第二十三条、 在操作时, 一定要确认好转向再按键, 不要盲目操作, 以防伤人。
　　第二十四条、 砌块排好后, 用推进千斤顶固定砌块时, 操作人员不能站在千斤顶的顶脚前, 以防伤人, 也不要站在千斤顶柱塞杆．k, 以防滑倒伤人。
　　第二十五条、 电瓶车操作
　　1, 电瓶车司机必须由经过培训和规程教育, 考试合格的人员担任, 工作时必须持证上岗;
　　2．司机交接班时, 必须仔细检查, 蓄电池砂箱制动装置。车灯、 喇叭等、 确认完好后试运行;
　　3．蓄电池放电不能超过额定限度, 达到限度时应及时更换;
　　4．不准打倒转刹车, 不准用其它金属物代替机车保险丝;
　　5．电瓶车脱离轨道时, 不准强行开车;
　　6．电瓶车不准停留在有水的地点;
　　7．行车中车辆脱离轨道时, 必须立即停车处理;
　　8．禁止任何人员搭乘电瓶车;
　　9．司机发现有人蹬车、 扒车和跳车时, 必须停车制止;
　　10．司机在开车前必须注意机车前方有无行行人和故障物; 鸣喇叭后方可启动机车;
　　11．司机必须坐在司机座位上开车; 不得坐在沿上和车外操作, 行车时不得探身车外:
　　12．机车行驶时, 司机要时刻注视前方信号, 障碍物等情况, 通有行人必须鸣喇叭并作好S陈准备;
　　13．司机在行车时, 要随时注意机车各部位运转是否正常, 发生故障及时修理;
　　14．电瓶车在坡度较大隧道中行驶; 接近弯道、 道岔、 行人较多的地点时应减速行驶, 并在40m外鸣喇叭; 作好刹车准备;
　　15．电瓶车控制手把, 只能在电瓶车单、 并联的最后位置长时停留。禁止将控制手把停在两速度位置中间, 加速时应依次推动手把, 不得推动过快;
　　16．司机离开电瓶车座位时; 必须切断电源, 收起转向手把, 板紧车闸, 但不难关闭车灯。
　　第十六条、 轨道在使用期间应加强维护, 定期检修, 并符合下列规定:
　　1．钢轨应用同类型钢轨:
　　2机件齐全, 牢固并于轨型一致。轨道接头的间隙不得大于srnm; 高低和左右错差都不得大于Zmm;
　　3．两条轨道面高度差不得大于smm, 曲线段外轨的加高不受此限; 轨距偏差; 直线段或曲线段加宽后, 最宽都不得超过5——, 最窄都不得超过Zmxn;
　　第八节拆移盾构设备
　　第一条、 拆移盾构时, 必须有施工方案及安全交底单。
　　第二条、 吊装、 下放盾构机头时必须有吊装方案。
　　第三条、 吊装、 下放后构机头时必须有专人指挥, 严格按吊装方案执行。
　　第四条、 在运输过程中要设专人指挥交通, 并设专人看护, 发现故障时要使用专门工具操作。
　　第九节动力用电、 照明
　　第一条、 施工现场井下的各种电气设备、 电力和通讯系统安装、 验收、 运行、 检修、 试验及安全工作, 参照有关部门的现行规程。
　　第二条、 盾构施工应泵用双路电源供电, 当任一线路发生故障停止供电时, 另一线路应仍能担负起盾构施工的全部负荷
第三条、 高压开关柜应设过流保护和接地保护; 使断路器能自动跳闸; 起到断电保护作用, 施工现场用电必须采用两极漏电保护。
　　第四条、 电缆铺设
　　1．电缆吊挂高度从轨面算起不能低于14m;
　　2电缆必须吊挂平、 直, 每lin为一个固定点;
　　3．高压电缆必须单独吊挂, 不能与其它电缆( 电话线、 信号线等〕混挂在一起, 要保持10cm的距离。
　　第五条、 放电缆的规定
　　l．放电缆必须穿绝缘港戴绝缘手套, 用高压电缆钳夹着放;
　　2．根据进度, 掘进多少米就必须接多少米的电缆;
　　3．吊挂电缆时, 必须穿绝缘鞋戴绝缘手套, 并按规定吊挂好:
　　4．遇有特殊情况( 电缆打结或混乱) 时必须停电处理;
　　5．停电处理电缆时; 必须设专人看管开关拒, 待处理好后方可送电。
　　第六条、 井下照明按有关规定执行。
　　第十节砌块连接与防水
　　第一条、 砌块与砌块要用螺栓连接好, 必须拧紧。
　　第二条、 盾构法施工的防水应包括砌块本体防水, 砌块接缝防水和隧道渗漏处理三项内容。
　　第三条、 要按设计要求和拼装环面纠偏要求粘贴的传力衬垫材料, 其粘贴方法与接缝防水密封整粘贴方法基本相同, 但必须注意其位置的正确性。传力衬垫厚度超过设计要求时, 接缝防水密封垫也应作相应加厚, 以确保接缝防水效果。
　　第四条、 按设计要求或隧道防水处理要求, 在合适的时间及时进行砌块填缝防水施工。
　　第五条、 砌块堆放高度不得超过四块, 块与块之间垫本需上下垂直。
　　第六条、 每堆砌块周围必须留有lin距离的人行通道, 严禁在通道上放任和物品, 确保通道畅通。
　　第十一节通民防毒
　　第一条、 盾构工作面必须保证有新鲜空气。氧气不得低于20％, 二氧化碳不得超过0．5％。
　　第二条、 要对工作面的氧气进行定期检查。
　　第三条、 通风简要平、 直、 顺并不能有漏风现象。
　　第四条、 通风机必须保证正常运转, 不能任意停风机。
　　第五条、 必须建立防火制度, 任何人发现井下火灾时, 首先应文B照取一切可能的方法, 直接灭火, 并迅速报警。
