serial-over-IP解决方案遵守我们简易化的信念，在现今网络化的趋势具体实现简易化串行端口与以太网络通讯转换。 整体解决方案包含外接的串行设备连网服务器(Device Server)、嵌入式以太网络模块及PC软件程序 ，可快速方便的让任何的串行端口设备具备网络联机功能。
规格： 客户为药品制造厂，在药品制造前需先将各项配方依照所需重量分别过磅后，确认正确的重量后才会进入制造流程。各项配方于过磅后的实际重量须统一由打印机打印卷标，另外数据也需另外存至后端管理PC。

原先是使用一般串行设备服务器，各自连接RS232接口的磅秤，串行设备服务器再以以太网络方式连至集线器，再接到后端管理PC。卷标由PC所连接的打印机印出，数据则另外存放于PC内。整体联机如下图所示，由于不同厂牌的磅秤的数据格式均不同，故在PC端需另外开发程序，以整合不同的数据格式。
问题在于在产线的修改上如要增加磅秤及更换不同数据格式的磅秤，则每次都要重新修改PC管理软件，相当浪费时间及成本。另外在PC操作系统升级时，又产生原有PC软件与新操作系统不兼容的情况。在硬件成本上每个磅秤都需一个串行设备服务器做为讯号转换之用，新的需求需要连接8台磅秤，硬件成本上升。

问题在于在产线的修改上如要增加磅秤及更换不同数据格式的磅秤，则每次都要重新修改PC管理软件，相当浪费时间及成本。另外在PC操作系统升级时，又产生原有PC软件与新操作系统不兼容的情况。在硬件成本上每个磅秤都需一个串行设备服务器做为讯号转换之用，新的需求需要连接8台磅秤，硬件成本上升。

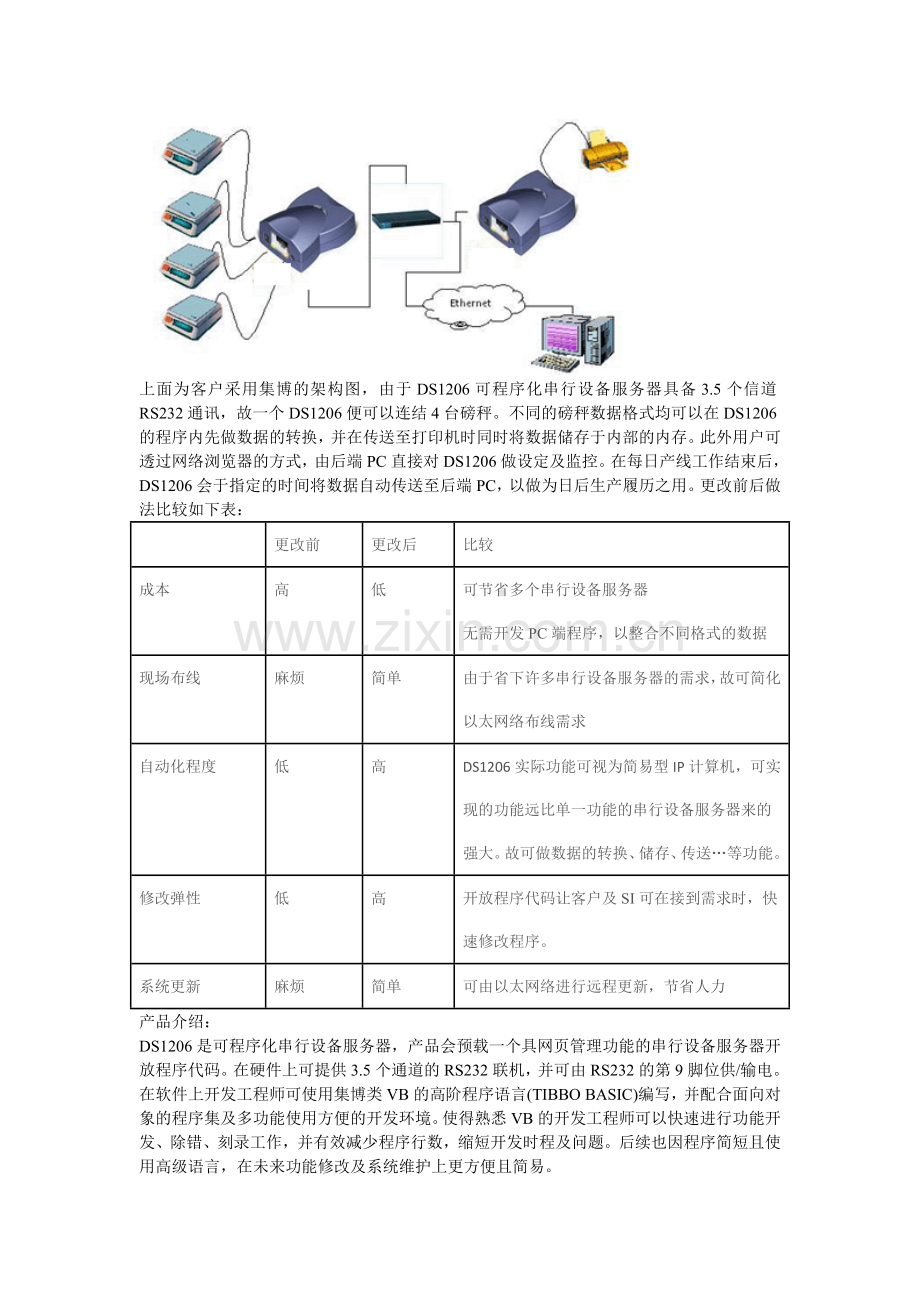

上面为客户采用集博的架构图，由于DS1206可程序化串行设备服务器具备3.5个信道RS232通讯，故一个DS1206便可以连结4台磅秤。不同的磅秤数据格式均可以在DS1206的程序内先做数据的转换，并在传送至打印机时同时将数据储存于内部的内存。此外用户可透过网络浏览器的方式，由后端PC直接对DS1206做设定及监控。在每日产线工作结束后，DS1206会于指定的时间将数据自动传送至后端PC，以做为日后生产履历之用。更改前后做法比较如下表：

更改前
更改后
比较
成本
高
低
可节省多个串行设备服务器
无需开发PC端程序，以整合不同格式的数据
现场布线
麻烦
简单
由于省下许多串行设备服务器的需求，故可简化以太网络布线需求
自动化程度
低
高
DS1206实际功能可视为简易型IP计算机，可实现的功能远比单一功能的串行设备服务器来的强大。故可做数据的转换、储存、传送…等功能。
修改弹性
低
高
开放程序代码让客户及SI可在接到需求时，快速修改程序。
系统更新
麻烦
简单
可由以太网络进行远程更新，节省人力
产品介绍：
DS1206是可程序化串行设备服务器，产品会预载一个具网页管理功能的串行设备服务器开放程序代码。在硬件上可提供3.5个通道的RS232联机，并可由RS232的第9脚位供/输电。在软件上开发工程师可使用集博类VB的高阶程序语言(TIBBO BASIC)编写，并配合面向对象的程序集及多功能使用方便的开发环境。使得熟悉VB的开发工程师可以快速进行功能开发、除错、刻录工作，并有效减少程序行数，缩短开发时程及问题。后续也因程序简短且使用高级语言，在未来功能修改及系统维护上更方便且简易。

用途： 可程序化串行设备服务器用于不同通讯协议设备数据的整合
