一、工程概况

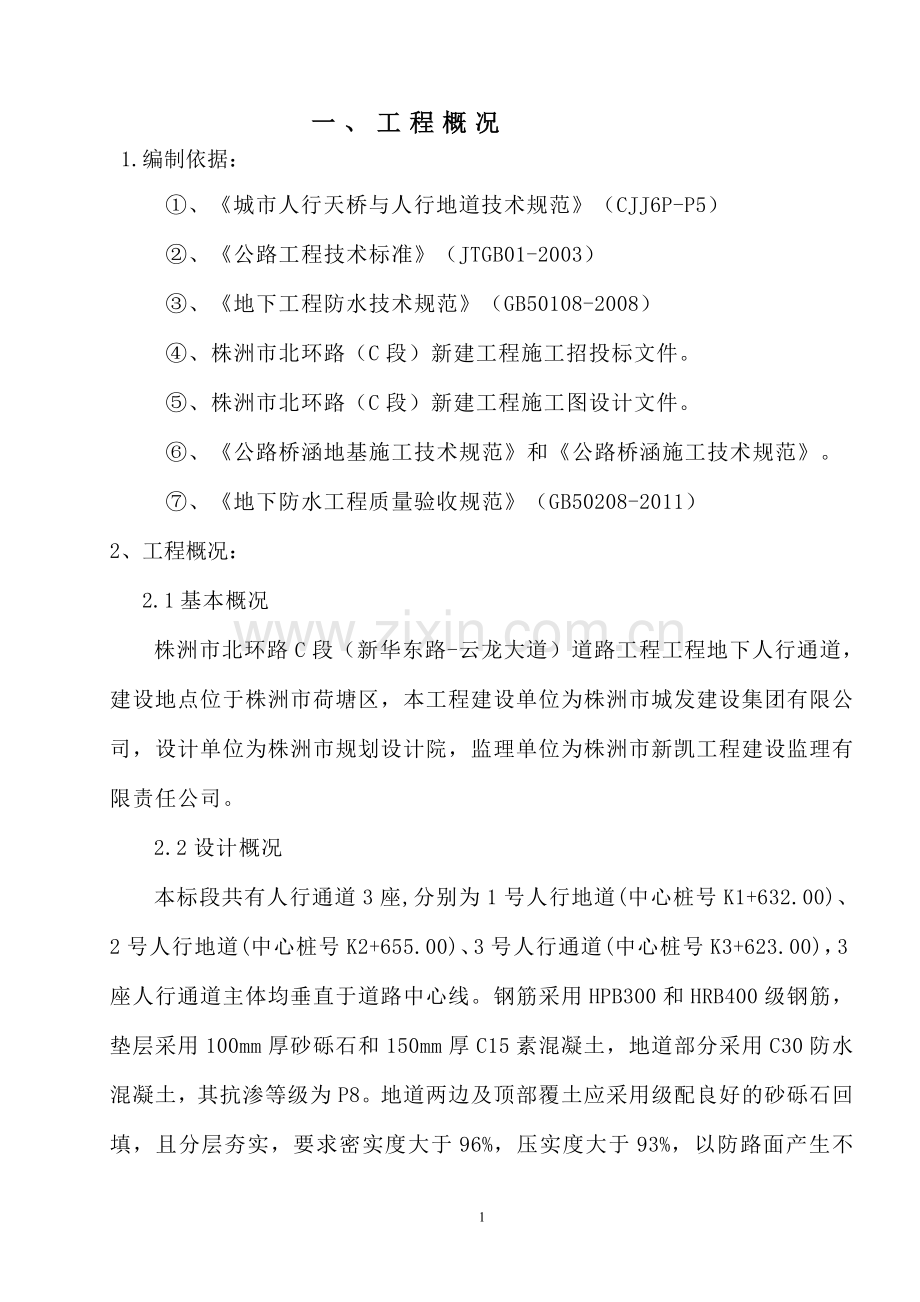

1.编制依据：
①、《城市人行天桥与人行地道技术规范》（CJJ6P-P5）
②、《公路工程技术标准》（JTGB01-2003）
③、《地下工程防水技术规范》（GB50108-2008）
④、株洲市北环路（C段）新建工程施工招投标文件。
⑤、株洲市北环路（C段）新建工程施工图设计文件。
⑥、《公路桥涵地基施工技术规范》和《公路桥涵施工技术规范》。
⑦、《地下防水工程质量验收规范》（GB50208-2011）
2、工程概况：
2.1基本概况
株洲市北环路C段（新华东路-云龙大道）道路工程工程地下人行通道，建设地点位于株洲市荷塘区，本工程建设单位为株洲市城发建设集团有限公司，设计单位为株洲市规划设计院，监理单位为株洲市新凯工程建设监理有限责任公司。
2.2设计概况
本标段共有人行通道3座,分别为1号人行地道(中心桩号K1+632.00)、2号人行地道(中心桩号K2+655.00)、3号人行通道(中心桩号K3+623.00)，3座人行通道主体均垂直于道路中心线。钢筋采用HPB300和HRB400级钢筋，垫层采用100mm厚砂砾石和150mm厚C15素混凝土，地道部分采用C30防水混凝土，其抗渗等级为P8。地道两边及顶部覆土应采用级配良好的砂砾石回填，且分层夯实，要求密实度大于96%，压实度大于93%，以防路面产生不均匀沉降而开裂，凡地道混凝土与土质相接触之面，均须以四遍GBS防水涂料（厚1.8~2mm），再在其外侧以改性沥青防水卷材隔离，然后砌筑砖墙保护。沉降（伸缩）缝采用橡胶止水带防水，地道地基容许承载力为150Kpa，人行荷载为5Kpa。为防止搭接处不均匀沉降，地道顶部采用钢筋砼搭板连接。
3、工程特点
3.1工程工期较紧，施工中将进行科学组织，合理安排，确保施工环节紧凑、有条不紊，以确保工期目标的实现。
3.2安全、文明施工程度要求高。
4、施工条件

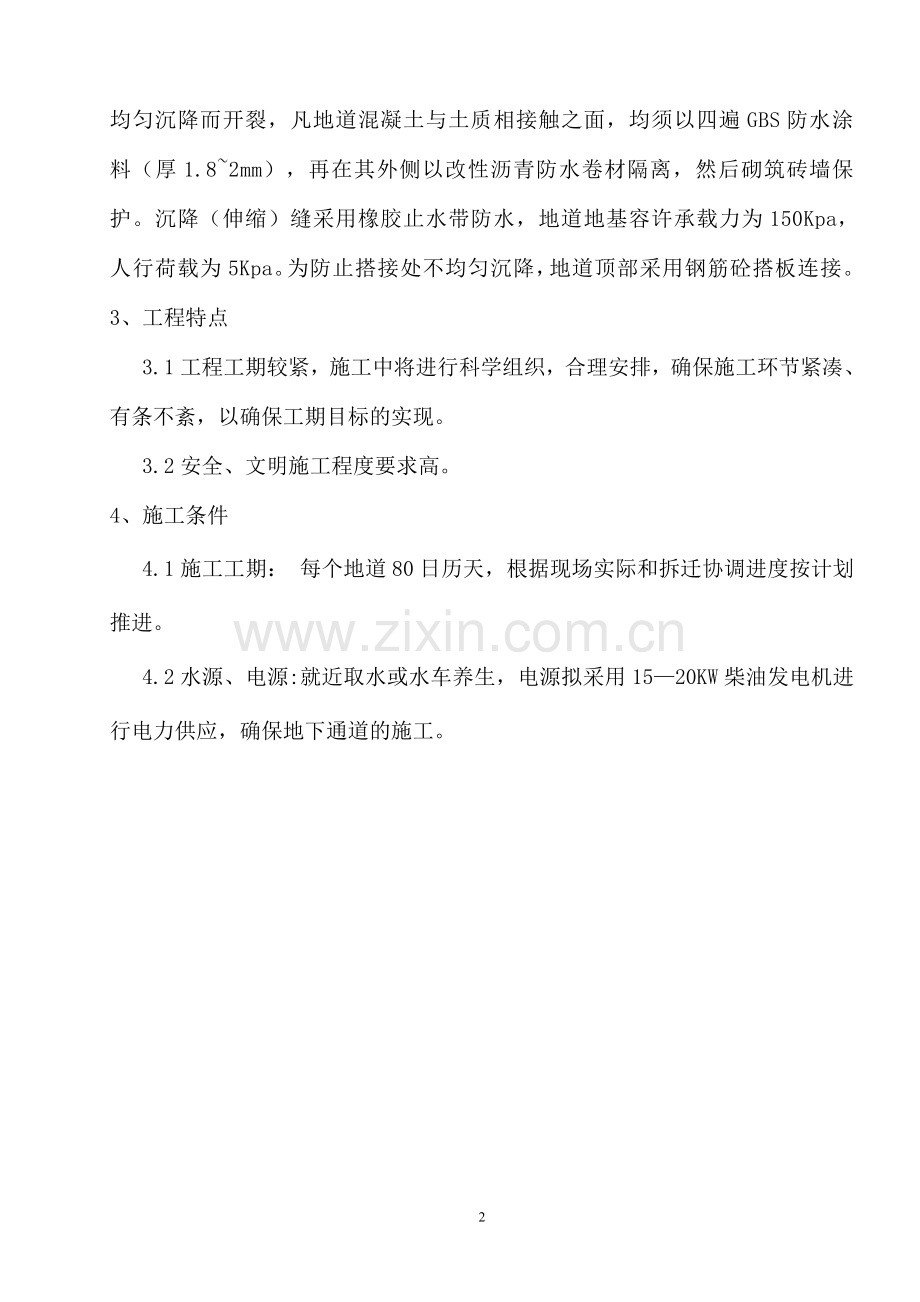

4.1施工工期： 每个地道80日历天，根据现场实际和拆迁协调进度按计划推进。
4.2水源、电源:就近取水或水车养生，电源拟采用15—20KW柴油发电机进行电力供应，确保地下通道的施工。

二、施工部署
1、施工部署
项目经理部设技术质检部、工程部、安全部、材料部、财务部等。具体组织机构设置如下页框图所示。
组织机构框图
项目经理（王超）

项目副经理（杨发云、谭清美）
技术负责人（叶丹）

质检组
材料部
安全组
工程部
波

材料供应
财务会计
计划统计
安全生产
后勤协调
质量管理
测量及资料
地道工程施工队
试验检测

各岗位、部门主要职能职责如下：
项目经理：在本工程的实施过程中代表公司履行工程合同，全面负责工程项目的管理。
项目副经理：协助项目经理，负责现场生产管理，编制施工计划，协调质量、技术与生产进度的关系。
技术负责人：负责项目的质量与技术工作，处理施工中出现的技术问题，做好技术交底和技术指导工作，抓好技术资料的整理，组织编制实施性施工组织设计。
工程部：根据工程实际情况，设立各专业工程施工队，并设测量队和资料及预决算室。各队既各负其责又接受统一指挥，密切合作。其主要职责为负责组织实施现场施工、资料的收集和整理归档及合同管理。
质检部：分管试验、质量检查。负责组织实施质量计划，对施工所用材料进行检验，对整个施工过程进行质量检验和监督。
安全部：分管安全生产、外部协凋、后勤保障及在项目经理领导下，负责安全施工生产的日常工作。
材料部：负责工程材料的供应和设备调配，同时对所购材料及各类物资的质量负责，负责施工机械设备的维修及保养。

质量控制制度
质量保证体系
组织保证
思想保证
制度保证
经济保证
物资保证
过程控制保证
质量目标
质量考核
结果
兑现奖罚
仪器设备校验
分项工程检查
单位工程检查
质量评定
业主认可的合格分供方
职责制度
目标制度
奖罚制度
项目经理
项目总工
专职质检员
其他人员

分解目标责任到人
量化奖罚
强化全员
质量意识
T
Q
C
教育
应知应会教育
规范、规程，
改进工作作风
质量管理
领导小组
专职质检员
班组质检员
工序检查
测量换手复核制度
隐蔽工程检查签证

“五不施工”制度
“三检”、“三不交接”
作业指导书及技术交底制度
全员
队负责人
兼职质检员
其他人员

技术保证
实施性施工组织设计
特殊过程及关键工序作业指导书
分项工程
施工工序
技术交底
组织施工
点验、标识
复检后应用
成品及半成品保护
进货检验
质量目标
提高工作质量
各队负责人
工班长
质量保证体系框图

2、工程管理目标
强化全员质量、安全、文明意识，保证该工程质量合格，各道工序严格按此工程标准施工，精心组织，精心管理，确保形象进度，杜绝一切大小安全事故，推行标准化管理，积极采用新技术、新工艺，争时间、保进度。
2.1质量目标
本工程质量确保达到合格工程标准，争取达到优良标准。在工程质量上，虚心听取业主、设计和监理单位的意见和建议，遵守国家现行有关施工的规范及强制性条文，进行文明施工。
2.2工期目标
本工程保证每个通道80天（日历天）完工，精心组织，精心施工，确保阶段形象进度。
2.3安全目标
严格按照国务院颁布的《建设工程安全生产管理条例》及建设部颁发的《施工企业安全生产评价标准》的规定和要求进行管理，组织施工，做到重大事故“五无”（无死亡、无重伤、无坍塌、无中毒、无火灾），轻伤事故频率低于1‰，安全等级优良。
2.4文明施工目标
以创“高起点、高标准、高要求”的文明卫生工地为目标，施工中严格遵守建设方规划区域内的各项规章制度，以建设方的各项管理制度为前提，推行标准化管理，搞好现场文明施工。
3、施工准备
3.1机械设备、工器具准备。
3.2现场组织准备：抓好施工现场的水通、电通，搭好生产、生活设施，结合雨天施工做好排水明沟，落实生产技术准备工作。
3.3、技术准备：在接到施工图纸后，各级技术人员、施工员，认真熟悉图纸，技术部门负责组织好图纸会审，发现问题及时提出，争取在开工前办好一次性洽商，同时确定好各工序的做法、材料、规格，为加工定货创造条件。施工前，对所使用的水准仪、全站仪等进行检校，合格后方可投入使用。根据业主和勘测单位给定的定位桩和高程控制桩，在施工范围内建立一套完整的导线和高程施工控制体系，并在得到监理和业主复核认可后，作为施工时的依据。对经过复核认可的导线和高程控制点采用永久性保护措施，如用砼加固等，以保证其使用中的准确性。

三、施工方法
1、根据结构特点和现场实际情况整体部署，通道工程施工段划分如下图：

2、土方开挖工程
本工程地下通道设计净高度为3.0m、净宽5.2m、砼壁厚0.45m、顶部覆土1.8m，基坑底部设计标高为56.79，设计路面标高63.226，高差为6.436m，边坡在破除就路面结构层、清除原路基不合格填方土层后，降低基坑开挖顶标高至少2m，基坑边坡按1：0.3放坡。
地下通道基坑土方开挖示意图:

3、模板工程
本项目为钢筋混凝土结构，砼工程量较大，模板工程是砼成型施工中的一个十分重要组成部分。我们对模板的选用采取因地制宜，就地取材，周转次数多，损耗少、成本低。尽量采用先进技术，达到多快好省的目的。根据本工程特点，侧墙、顶板模板采用定型模板，钢管脚手架支撑，模板内刷无色脱模剂。
3.1一般要求
3.1.1保证建筑物结构各部位的设计形状、尺寸及各部分相互之间位置的正确性；
3.1.2具有足够的强度、刚度和稳定性，能可靠地承受施工荷载；
3.1.3构造简单、装拆方便，并不使新浇筑的混凝土在拆模时受到的振动而损伤；
3.1.4模板面必须平整，接缝严密，不得漏浆；
3.1.5模板及支撑材料的工作场地与存放场地，均应远离易燃物，同时还应设置消防设施。
3.2模板支设
3.2.1通道内支架结构采用满堂红支架，侧墙采用斜撑边坡单排架搭设，立柱间距0.8m，横管间距1.5m，扫地杆0.1m高，斜撑为剪刀撑每四排设一道；
3.2.2组合钢模板，要求表面平整，不变形、不翘曲，在拼装过程中，随时检校垂直度，保证严密不漏浆。侧模板固定方式采用ф14对拉止水螺杆侧墙最下两层间距60cm×60cm、其余间距70cm×70cm，因本工程防水要求高，抗渗等级为P8，故采用一次性止水螺杆固定，顶板模板直接铺设在满堂红支架上；
3.2.3在底板侧模安装前，必须在清洗后的素混凝土垫层上，根据建筑物边线样桩，正确划出模板内侧的墨线，再根据浇筑高度立模，并支撑固定；
3.2.4墙体侧模，不采取螺栓固定时，其两侧板间应加支撑杆，且在浇筑时，应随混凝土面接近撑杆时，随将撑杆拆除；
3.2.5地道顶板的底模，当跨度大于4米时，其底模应支起适当的拱底，设计无规定时，其起拱的度宜为全跨长的2‰～3‰；
3.2.6安装地道墙模板时，应先安立内模，对水平施工缝清理和钢筋架设绑扎检验合格后再立外模；
3.2.7模板接缝应紧密吻合，如有缝隙应用嵌缝料嵌密，如缝隙较大时，应进行修理或补加封条；
3.2.8固定模板的支撑不得与脚手架发生联系。地道的侧墙模板与顶模板的支设应自成体系，不得因侧墙拆除顶混凝土强度的正常增长。
①、脚手架参数
横向间距或排距(m):0.80；纵距(m):0.80；步距(m):1.00。
立杆上端伸出至模板支撑点长度(m):0.10；脚手架搭设高度(m):5.10。
采用的钢管(mm):Φ48×3.5。
扣件连接方式:双扣件，取扣件抗滑承载力系数:0.80。
板底支撑连接方式:组合钢模板铺设于支撑横杆上。
②、荷载参数：钢模板自重(kN/m2):0.50；混凝土与钢筋自重(kN/m3):25.00；施工均布荷载标准值(kN/m2):2.50；

其中通道横截面3m宽方向每四排架管设置剪刀撑一道，纵截面方向在最外侧两排架管设置剪刀撑一道（以上立面图未显示）。
荷载计算：Q=[（25*0.4+0.5）*1.2+(0.5+2.5)*1.4]=16.8 kN/m2
支模架管横管均布荷载：q=16.8*0.8=13.44 kN/m
③、板底支撑钢管计算:
架管截面惯性矩：I=π*(d4-d14)/64 mm4=π*(504-434)/64= 138905.70mm4
架管截面抵抗矩：W=2I/d (mm3)=2* 138905.70/50=5556.23 mm3
最大弯矩（连续梁跨中）：M=ql2/12=13.44*0.82/12=717N·m
架管最大应力：σ=M/（γ*W）=717N·m/（1.15*5556.23）mm3=112.21N m/mm2
塑性发展系数γ一般取1.15
支撑钢管的最大应力计算值 112.21 N/mm2 小于支撑钢管的抗压强度设计值205.0N/mm2,即架管间距和跨度满足要求!
④、立杆抗压计算：
立杆所受支座力 F = Q *0.8*0.8=10752N

图2 立杆支撑架荷载计算单元
架管抗压应力：σ=10752/л*48*2=35.65N/mm2；
支撑钢管的抗压强度设计值 [f]=205.00 N/mm2；
钢管立杆的压应力计算值35.65 N/mm2 小于钢管的抗压强度设计值 205.00 N/mm2,即立杆间距满足要求!
④、扣件抗滑力计算:
从《建筑施工手册》查到扣件式钢管脚手架的一个扣件的抗滑力最大为7kN。立杆所受支座力 F =10.752kN，故采用双扣件：2*7=14 kN。
3.3模板的拆除
模板及支架的拆除应按程序进行。重要部位的拆除程序在模板设计中规定。地道整体现浇模板及支架的拆除应符合下列规定：
结构类型
结构跨度（M）
达到设计强度标准值（%）
板
≤2
50
>2，≤8
75
3.3.1侧模板在砼强度能保证其表面及棱角不因拆除面受损伤。
3.3.2现浇混凝土矩形顶板的底模应在与结构同条件养护的混凝土试块达到下表规定的强度时，方可拆除。
3.3.3现浇地道的内模应待混凝土达到设计强底标准值的75%以后，方可拆除。
3.3.4模板安装质量标准：
项 目
允许偏差（MM）
轴线位置
基础
10
墙板、顶板
5
相邻两板表面高低差
刨光模板、钢模
2
不刨光模板
4
表面平整度
刨光模板、钢模
3
不刨光模板
5
垂直度
墙、板
0.1%,H≤6
截面尺寸
基础
+10,-20
墙、板
+3,-8
中心位置
预埋构件及止水带
3
预留洞
5
4、钢筋工程
4.1钢筋原材料的选用及检验
该工程所用钢筋均采用优质产品，原材料进场均要会同业主及监理工程师共同取样，检验后方可用于工程中，并将检验资料存档。
4.2钢筋配料
由项目部技术部内业技术人员配料、签发加工单。配料依据须严格按照施工图及有关规范要求，并结合工程的实际特点，制定本工程适宜的配料原则。
4.3钢筋连接
钢筋加工绑扎严格按照GB50204-2015中规定和设计要求施工，半成品必须挂牌分类堆放好。
钢筋接头方法：本通道钢筋直径为12mm~25mm，钢筋接长采用焊接搭接焊。
4.4钢筋加工
设钢筋加工棚，投入下列机械：盘圆调直采用钢筋调直机，钢筋接长采用闪光对焊机，钢筋下料采用切断机，弯曲机成型。
现场布置原材料和半成品堆放，对每种规格的半成品绑扎标志牌，对其规格、绑扎部分进行说明，并成捆堆放。
4.5现场钢筋绑扎
4.5.1绑扎顺序
4.5.1.1墙筋：接竖筋→分箍筋→布箍筋→绑扎；
4.5.1.2板底钢筋：模板上分划间距→布板短向或直径较大钢筋→布另一向钢筋→绑扎。
4.5.2钢筋保护层控制方法
4.5.2.1墙主筋上绑扎50×50×25mm预制砂浆自带铅丝垫块；
4.5.2.2梁、板底筋垫设专用塑料垫块，按1m方格距布置；
4.5.2.3板面筋用按设计要求采用钢筋马凳；
4.6钢筋绑扎允许偏差值须符合规范规定：
5、混凝土工程
本工程混凝土均采用商品混凝土，砼输送泵运至浇筑点。砼采用插入式振动棒振捣。
5.1砼的运输
根据本工程实际情况，砼运输距离较远，经研究，拟采用砼输送泵进行砼运输。砼在运输过程中，保持其匀质性，做到不分层、不离析、不漏浆。砼运至灌筑地点时，具有规定的坍落度。
如运至灌筑地点发现有离析或初凝现象，在灌筑前进行二次搅拌均匀后，再入模。
5.2砼的浇筑
5.2.1施工准备
5.2.1.1根据工程对象、结构特点，结合具体条件，研究制定砼浇筑物施工方案。
5.2.1.2机具准备及检查：运输车、砼输送泵、料斗、振动器械等机具设备按需要准备充足，并考虑发生故障时的修理时间。所用的机具均在烧筑前进行检查和试运转，同时配有专职技工，随时检修。浇筑前，查实一次浇完毕或浇筑至某施工缝前的工程材料，以免停工待料。
5.2.1.3在砼浇筑期间，保证水、电、照明不中断。自备一台发电机组，以防出现意外的施工停歇缝。
5.2.1.4加强气象预测报的联系工作。要砼施工阶段掌握天气的变化情况，特别在雷雨台风季节突袭击之际，更加注意，以保证连续浇筑的顺利进行，确保砼质量。根据工程需要和季节施工特点，准备好在并行筑过程中所发生的抽水设备和防雨、防晒等物资。
5.2.1.5在浇筑砼前，模板内的垃圾、木片、刨花、锯屑、泥土和钢筋上的油污、鳞落的铁皮等杂物，清除干净。
5.2.1.6木模板浇水加以润湿，但不允许留有积水。湿润后，木模板中尚未胀密的缝隙用纸筋灰加以嵌塞或用草纸贴缝，以防漏浆。
5.2.1.7检查安全设施、劳动配备是否满足浇筑速度的要求。
5.2.2砼浇筑时应注意的要点
5.2.2.1浇筑砼时，注意防止砼的分层离析。砼自由坍落高度不超过2米，在竖向结构中浇筑砼的高度不超过3米，否则采用串筒、斜槽、溜管等下料。
5.2.2.2浇筑竖向结构砼前，底部先填以50～100mm厚与砼成分相同的水泥砂浆。
5.2.2.3砼的水灰比和坍落度，随浇筑高度的上升，酌情递减。
5.2.2.4浇筑砼时，经常观察模板、支架、钢筋、预进、埋件和预留也、孔洞的情况，当发现有变形、移位时，立即停止浇筑，并在已浇筑的砼凝结前修整完好。
5.2.3施工缝的留置及处理
现浇混凝土地道的施工缝留在底板上50cm处，墙与顶板一次浇筑，但应在浇至墙顶并间歇1至1.5小时后，再继续浇筑顶板。浇筑地道地板砼前，按设计安装止水钢板。
5.2.3.1在已硬化的砼表面上继续浇筑前，清除垃圾、水泥薄、表面上松动砂石和软弱砼层，同时还加以凿毛，用水冲洗干净并充分湿润，一般不小于24H，残留在砼表面的积水预先清除。
5.2.3.2在施工缝位置附近回弯钢筋时，做到钢筋周围的砼不受松动和损坏。钢筋上的油污、水泥砂浆及浮锈等杂物也清除。
5.2.3.3在浇筑前，水平施工缝先均匀铺上15～25mm厚与混凝土同级配的水泥砂浆一层。
5.3砼的养护
本工程采用自然养护，为保证已浇筑好的砼在规定龄期内达到设计要求的强度，防止产生收缩裂缝，认真做好养护工作。
在自然条件下（高于＋5°C），对于一般砼在浇筑后10～12H内，（炎夏时可缩短至2～3H），对于硬性砼在浇筑后1～2H内，即用麻袋、芦席、草帘、锯未或砂进行覆盖，并及时浇水养护以保持砼具有足够润湿状态。砼浇水养护日期不小于7天。砼在养护过程中，如发现遮盖不好，浇水不足，表面泛白或出现干缩细小裂缝时，立即加以遮盖，加强养护，充分浇水，并延长浇水日期。
5.4地道砼施工注意事项
5.4.1浇筑时使接口及变形缝处止水带的位置正确，在两端止水带钢筋密集处，应有人专门仔细操作，与相接的砼浇捣密实。
5.4.2振捣时应避免碰撞模板、钢筋及预埋件。
5.4.3浇筑混凝土时，应经常观察模板、支撑、预埋件和预留洞，当有变形和位移时，应立即修整。
5.4.4混凝土强度必须达到1.2Mpa后，方能允许人员在上走动。
6、结构防水施工
地道防水结构主要包括地道混凝土面与土质相接触之面以防水涂料及油毡防水层隔离,在地道底面、顶面部分采用5cm厚C20细石砼保护，侧墙采用砌筑12cm~24cm厚砖墙保护，沉降（伸缩）缝采用橡胶止水带防水。
防水结构是根据工程地质和水文地质条件,地道结构特点、施工方法和使用要求等因素进行设计和施工的，应遵循“以防水为主，防排结合，因地制宜，综合治理”的原则，以结构自防水为主，外防水（附加防水层）为辅，关键处理好防水层和沉降逢等薄弱环节的防水，充分发挥我公司从事地下工程施工所积累的施工经验，确保地道防水工程质量。
6.1结构自防水施工技术措施
在地道施工中，结构自防水是地道防水成败的关键。
按照设计要求，地道主体结构采用C30防水砼，其抗渗等级为P8，地道结构防水混凝土在工程结构中不但承担防水作用，还要和钢筋一起承担结构受力作用，为确保防水混凝土质量达到结构自防水的目的，必须在以下几个方面采取有效措施：
本工程的混凝土采用商品混凝土，拌制的原材料必须符合现行相关规范、规程的规定。在设计混凝土的配合比时应考虑以下因素。
6.1.1根据工程的要求，由混凝土的抗渗性确定水泥的品种，由混凝土的强度确定水泥的标号。
6.1.2砂石材料应合理的选用。一般的先考虑当地的砂石材料，但必须符合工程的要求及防水混凝土选取材料要求。
6.1.3水灰比主要依据工程要求的抗渗性和施工最佳和易性来确定，施工和易性要由结构条件（如结构截面、钢筋布置等）和施工方法（运输、浇筑和振捣）综合考虑决定。
6.1.4外加剂防水混凝土
外加剂防水砼是指掺入适量外加剂的方法，改善混凝土内部组织结构，以增加密实性，提高抗渗性。
6.2外防水层施工
根据施工图纸，本地道外防水层为地道混凝面与土质相接触之面以防水涂料及油毡防水层隔离，按以下几个方面采取有效措施加以控制。
6.2.1基面紧实平整、洁净、无浮浆、无凸角和凹坑及起砂现象，必要时可用砂浆找平。
6.2.2防水层材料、施工环境应符合设计和产品技术要求，并经设计人员认可，报送监理工程师审批。
6.2.3防水涂料及油毡防水层按设计要求进行铺设，防水层搭接宽度、搭接工艺均按厂家或设计要求执行。
6.3铺贴卷材必须符合下列规定。
6.3.1粘贴卷材的沥青胶结材料的厚度一般为1.5～2.5mm。
6.3.2搭接长度。长边不小于100mm，短边不小于150mm。上下两层和相邻两幅卷材的接缝应错开。上下层卷材不得相互垂直铺贴。
6.3.3要立面与平面的转角处卷材的接缝应留在平面上距立面不小于600mm。
6.3.4在所有转角处，均应铺贴附加层，附加层不用两层同样的卷材或一层抗拉强度较高的卷材，应按加固处的开头仔细铺贴。
6.3.5卷材铺贴时应辗平压实，最后一层卷材贴好后，应在基表面均匀地涂刷一层厚1-1.5毫米的热沥青胶结材料。
6.3.6卷材宜先铺立面，后铺平面。铺贴立面时先铺转角，后铺大面。
6.3.7卷材防水层应在气温不低于5度时施工。铺好的防水层不得有裂缝和粘贴不良现象。
6.3.8铺贴卷材的基层必须牢固，无松动现象。基层表面的阳阴角处均应做成圆弧或钝角，立面铺贴卷材，基层应满涂冷底子油待油干燥后，即可铺贴。
6.3.9立面防水层施工完成后，用1:2.5水泥砂浆砌砖墙保护防水层，再进行回填。
6.4沉降缝及施工缝的施工处理
6.4.1沉降缝是由于结构不同刚度、不均匀受力及考虑到砼结构胀缩而设置的允许变形的结构缝隙，它是防水处理、也是结构外防水中的关键环节。沉降缝处的砼浇灌与振捣：竖直向止水带两边混凝土要加强振捣，保证缝边混凝土自身密实，同时将止水带与混凝土表面的气泡排出。水平向止水带待止水带下充满砼并充分振捣后，剪断固定止水带的铁丝，放平止水带并压出少量混凝土浆，然后浇筑止水带上部混凝土，振捣上部砼时要防止止水带变形。
6.4.2底板与侧墙施工缝选用详见下图：

6.4.3沉降缝细部构造详见下图：

7、地下通道内装饰
7.1室内抹灰基层处理
7.1.1基层表面的灰尘、油渍、污垢、隔离剂等杂物要清理干净，基层上的凹凸部分作平整处理。
7.1.2砌体、砼等不同基层交接部分铺设钢丝网，每侧宽度不小于10cm。砼表面用水泥兑10%的107胶作毛化处理。
7.1.3抹灰基层应提前浇水湿润，抹灰前表面不应有可见水珠。
7.2室内抹灰基层操作工艺
7.2.1根据抹灰部位确定抹灰顺序和路线，可按先顶棚后墙面、先上后下的顺序施工。
7.2.2工艺流程：吊垂直→四角规方→做标准灰饼→挂线冲筋→抹底层灰→挂面层灰→搓平压光。
7.2.3根据墙面基层平整度和装饰要求，找出规矩做饼冲筋。横标筋设二道，竖标筋距离不大于1.5m；标筋宽度为5cm；采用与抹灰相同的砂浆。
7.2.4抹灰层分遍成活，墙面赶实压光在终凝前进行，压光时间控制30min左右，并随时用靠尺检查墙面平整度。
8、安装工程
为了达到合格工程质量目标，必须提高各分部工程的施工质量，以确保各系统正常进行。本安装施工以设计图纸要求、国家现行有关标准施工为施工依据，并严把材料关，所有进场材质要求有合格证、出厂证明，杜绝假昌伪劣产品。
工程安装施工分为四个阶段，各阶段技术措施如下：
（1）施工准备：包括技术和施工的编制完善、设备材料、工具进场、图纸会审及技术交底，同时配齐标准图集、施工规范和工艺标准。
（2）预留（预埋）阶段：此阶段各专业进行图纸内部会审，互相熟悉各专业的技术要求。水电预埋与主体施工同时进行，由专人负责，配合土建施工，确保预埋位置、型号、数量准确无误，安装牢固可靠，严禁事后凿墙打洞。
（3）安装阶段：安装工程与装修穿插进行，施工过程中，要充分做好劳动力、材料的准备工作，使整个工程施工有条不紊地进行。
（4）检测调试阶段：检测工作主要是电气及给排水系统的检测调试，检测中注意对成品的保护，以便迎接交工检验。
8.1电气安装
8.1.1配电箱的安装
配电箱到达现场后，承包商应在规定期限内作验收和检查，并应符合下列要求：
（1）包装及密封良好，开箱检查型号及规格符合要求，设备无损伤，附件备件齐全，产品的技术文件齐全，外观检查应合格。
（2）在进行低压开关柜及配电屏（箱）的安装前应对上述施工提供的设备安装条件包括沟槽尺寸及预埋件的位置等进行检查和验收，如果土建条件未能符合设备安装条件时，作必要的修正。
（3）所有开关柜和配电箱在安装前应作全面的特性测试。
（4）所有设备安装用的紧固件，除地脚螺栓外，应用镀锌制品，开关柜和配电箱内母线的涂漆颜色应符合规范规定。
（5）凡需悬挂安装的配电箱，应用型钢制作固定支架，将其固定在墙上或栏杆上，支架应作必要的除锈及防腐处理。
8.1.2电缆的安装
电缆应按下述各种使用范围采取隔离措施：电力电缆（线电压大于1KV）、仪表/遥测电缆、控制电缆、电信电缆，直埋敷设的10KV及以下的电力电缆之间或控制电缆之间的平行净距不得小于100mm，交叉净距不得小于500mm；直埋敷设的不同使用范围电缆之间的平行（垂直）净距不得小于500mm。
8.1.3照明器具安装
照明器具应在顶棚面表面装饰工作已完成后进行,与土建装饰单位密切配合。同一室内成排灯安装，必须先量好位置，弹好十字中心线，按中心线定灯位，同一室内成排灯具其中偏差不大于5mm，固定螺钉不少于两个。低于2.4米以下的灯具金属我壳部分应做好接地或接零保护，在有金属吊顶的位置，灯具金属外壳需接地。一般日光灯架灯盘、吊杆灯等都必须有可靠的接地，接地线禁止串接。
8.1.4开关插座安装
清理开关插座的接线盒，应将入盒的管子进行处理，做到管口与孔口平，不能超过5mm，切口平齐。同时对盒子内的杂物清理干净，再用湿布将盒内灰尘擦净，对损坏的盒子应换掉，盒子过深时应加套盒，套盒应与原盒有可靠的连接措施。
同一场所的开关切断位置应一致，操作灵活，接头接触可靠。所控制的电器相线必须经开关控制。开关，插座连接的导线宜在其圆孔接线端子内折回头压接。
安装开关插座时，先将盒内甩出导线留出维修长度，削出线芯，注意不要碰伤线芯。
四、施工平面布置
1、根据现场情况，拟在红线范围内选用空地作为钢筋加工场及材料堆放场，施工平面图如下。

2、钢筋加工场、材料堆放场及材料保管仓库地面拟采用级配碎石对原有地面进行平整，级配碎石厚度15cm。

五、质量保证措施
质量是企业生命的源泉，只有树立“质量第一、信誉第一”的思想，保证良好的信誉和良好的质量才能赢得市场、求得生存发展，我们将集中全项目的力量与智慧，圆满完成本工程的施工任务。
1、质量目标：达到优良标准。
2、质量保证体系：建立完善的质量保证体系，由本项目总经理牵头，建立以项目副经理，总工程师和各专业技术负责人、质检工程师、施工员、材料员等组成质量管理领导小组，管理施工质量，形成检查督促机构完善全面质量管理。
3、工程质量控制的特点
只有全面熟悉该工程特点，才能更好的加强对该工程的质量控制，提高全面质量管理的水平。
施工中我们要确保工程质量第一的原则，进行工程质量层层把关制，确保质量万无一失。
4、质量控制原则
4.1原则
4.1.1工程质量控制遵循“预防为主”的原则，坚持对工程质量进行事前控制，将工程质量隐患消灭在萌芽阶段。
4.1.2质量控制坚持达到合格工程。严格内部检查，一切都用数据控制，严禁凭想象办事。
4.2制度
4.2.1施工前技术交底制度，即开展图纸审查、交待施工方法和操作规程及验收标准、安全知识以及其它注意事项。
4.2.2施工工序自检制度，施工严格按图纸规定的技术要求组织施工，做好隐蔽工程施工原始记录，每道工序完工后，要及时自检，报监理或相关单位复核，达不到要求的部位，坚决返工，直至达到合格。
4.2.3提请工程质监部门检查的制度，各工序自检合格后，及时提请监理、质监、业主等有关人员进行检查验收签证。经过层层把关，确保工程质量达到预期标准。
4.2.4工程报验制度，各分部工程、各乙方自检达到要求后，填好工程报验单，及时提请监理、业主及质监站等有关人员进行现场检查验收，业主、监理工程理师认可签字后，方可进行下道工序施工，通过层层质量把关，确保工程达到合格标准。
4.2.5加强质量意识教育，日常工作中定期对工程技术员和操作人员进行质量意识教育和工作技能培训，建立良好的质量意识和较高的业务水平，有效的保证质量。
5、质量要素的控制
5.1认真学习：参与施工的工作人员，加强技能培训和质量意识教育，使大家认识到“质量就是企业的生命”紧迫感，并以此来指导自己的工作。完善质量管理制度，组织学习该工程的施工图纸和遵循的技术标准，明确工程的要点、难点、重点。着重抓关键部位的施工。
5.2材料：选定质量好、信誉好的材料供应商，建立材料的送检制度，材料质量必须满足设计和规范要求，在得到监理、质监及业主等有关人员认可后，才能使用。
5.3机械设备：经常检查保养、确保其良好的工作状态投入生产。
5.4施工方法、检验方法：尊重科学，联系实际，充分论证，保证采用最合理的施工方法和检验方法。
6、质量保证措施
为保证本工程质量达到合格标准。必须以《市政工程技术规程》为施工工艺操作依据，强化施工操作规范化，杜绝违章作业现象，各工序严格按设计规范要求及建设部发《市政工程质量等级评定规定》检查评定，确保质量合格，针对本工程特点，作以下强调：
6.1测量：施工前期建立的导线和高程施工控制网，必须在自己反复校核，并将有关成果报请监理和业主认可后，方可作为施工测量的依据进行使用，并且要做好定期校验和护桩工作，施工测量中要坚持复测制度，减少错误。
6.2钢筋混凝土结构工程：施工材料进场后对材料按规定进行严格抽检，不合格材料坚决不能使用，施工时来格按规范操作施工，确保混凝土振捣密实。

六、安全保证措施
安全生产是实现工程质量目标的保证，同时也是确保工程进度的保证。项目部在施工期间将时时重视安全教育，严守安全规程，建立安全保证体系，具体如下。
1、建立安全责任制，明确安全生产责任，强化职员的安全意识，切实贯彻“安全第一、预防为主”的方针，认真招待国家有关安全生产的法规制度，正确处理安全与生产、安全与效益的关系。劳动力进场要进行安全教育，各种安全教育必须要有文字记录，施工现场设有针对性的安全标语和安全警示牌。
2、建立安全岗位责任制，项目经理对安全工作全面负责，项目经理部各级负责人应把安全当头等大事来抓，认真贯彻招待国家有关劳动保护和安全生产的各项政策法规。
3、施工中要认真招待操作规程和各项安全规程，严禁违章作业、违章指挥。
4、现场设有专职安全员，实行安全值班制度，加强现场安全生产，填写安全日记。
5、各种机械设备由专人操作，持证上岗，定期检查，严禁带病作业。
6、搞好现场的安全用电工作，确保现场用电安全。检查电气线路开关在和漏电保护装置是否完整、安全。工地用电线路按三相四线布置、生产、生活设施尽量采用专线，所有生产用电安装触电器、配备专职电工值班。
7、所要机械设备做好安全防护处理，设专人操作和管理，严禁他人乱动电器，夜间作业要有足够的照明，工地作业照明采用低压电。
8、现场所有设备、配电器、开关板做到一箱一人一把锁，电线、电缆应架空设置，不得直接挂在钢管、钢筋等金属物上。
9、施工现场主要出入口设立警卫牌，建立警卫制度和现场保卫制度。
10、成立安全领导小组，组长项目经理，副组长项目副经理和专业技术负责人，负责日常工地安全检查。

七、文明施工措施
为确保工程建设的综合效益，针对该工程所处的地理环境，结合政府相关文件及业主单位的有关规定，并遵守建设方的一切管理制度，本工程的文明施工具体措施如下。
1、现场场容
1.1本工程采用半封闭施工，在施工开始前设置好施工围挡，其高度从内外地面最高外计，围挡不得低于1.8米。
1.2施工现场围挡以外的场地也要注意整洁美观，施工中不占用围挡外场地，落实二人做好每天的“门前三包”。
1.3场地有序堆放物料或设备，不得堆放在围挡外，保持场内施工道路的畅通；沿施工道路设置排水沟，并设置沉淀池，泥浆、污水经沉淀池沉淀和进行有关净化处理后方排入市政排水管道中，不允许横流在现场，现场场地平整不积水。
2、机具、机料的管理
2.1所有材料、成品、半成品及机械设备的堆放位置严格按要求进行，施工机械进场必须进行质量和安全检查，并做好记录，检查合格后方可使用。钢材按规格分别搁放整齐，钢筋加工及堆放场设置规定位置。
2.2机械设备不允许日晒雨淋，用完后清洗干净，堆放在临时仓库里。施工机械操作人员必须建立机组责任制，持证上岗。
2.3所有材料按计划数量和先后顺序分批进场，储备量基本按2～3天的用量计算堆放在现场，废弃材料尽可能回收加工利用或及时处理。
3、综合治理
3.1在施工之前，会同业主、设计、防汛、公用、通讯、电力等有关单位，对可能造成周围建（构）筑、防汛设施、地下管线损坏、堵塞的现场进行勘查，并制定相应保护措施，保证施工安全进行。
3.2施工现场制定文明施工规章制度，由项目经理牵头，确定专人负责文明施工管理，对施工现场所有人员进行文明施工教育，同时记录在案。并通过出黑板报、挂宣传标牌以提高全体员工的思想认识。
4、环境卫生
4.1环境卫生保护具体措施如下：
（1）施工中采取门前三包的措施，确保场内洁净。施工现场及时清理各种杂物，做到施工场地内整洁。
（2）在工程的施工作业中，注意及时洒水降尘。
（3）现场提倡文明施工，控制人为的大声喧哗，增强全体施工人员的自觉性。选用低噪音和备有消声降噪设备的施工机械，施工现场的有噪音设备（电锯、电刨、砂轮机等）设置封闭的机械棚或吸音板，减少噪音的扩散。
3.1食堂餐具洁净、消毒，食物的存放和加工进行分类，食堂炊事人员定期进行体检，保证没有传染病。每天保证开水供应，茶具保持洁净和消毒。
3.2施工现场必须消除老鼠、苍蝇、各种传染病等有毒、有害烟尘的灭害措施。
4、消防
4.1易燃场所均配置灭火器和水管配件等。制定消防措施，安排专人负责消防管理，平时必须注意防火。
4.2施工道路兼做消防通道，因此必须保证施工道路的畅通无阻。
5、工程竣工后，立即拆除工地围挡、安全防护设施和其他临时设施，做到“工完料净、场地清”，工地及四周环境及时清理干净。

八、主要施工机具
设备名称
规格型号
进场数量
生产能力
挖掘机
CAT320
2
正常
自卸汽车

5台
正常
木工机械

1套
正常
钢筋弯曲机
GJ7-40
1台
正常
钢筋调直机
GJ4-4
1台
正常
钢筋切断机
QJ40
1台
正常
交（直）流电焊机
500A
3台
正常
泥浆泵
D200
3台
正常
插入式振动棒

6台
正常
平板式振动器

2台
正常

36
