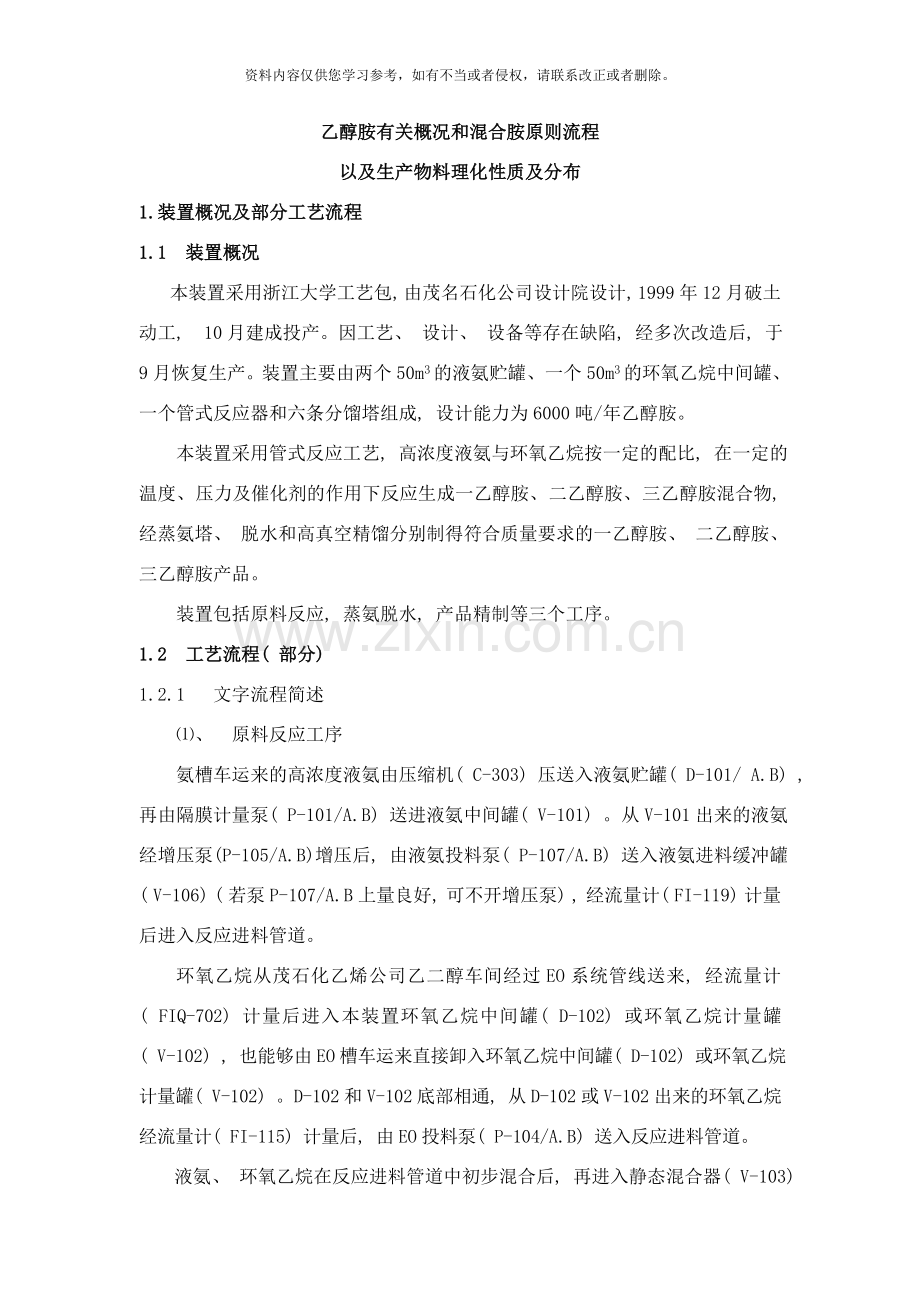

乙醇胺有关概况和混合胺原则流程
以及生产物料理化性质及分布
1.装置概况及部分工艺流程
1.1 装置概况
本装置采用浙江大学工艺包, 由茂名石化公司设计院设计, 1999年12月破土动工, 10月建成投产。因工艺、 设计、 设备等存在缺陷, 经多次改造后, 于 9月恢复生产。装置主要由两个50m3的液氨贮罐、 一个50 m3的环氧乙烷中间罐、 一个管式反应器和六条分馏塔组成, 设计能力为6000吨/年乙醇胺。
本装置采用管式反应工艺, 高浓度液氨与环氧乙烷按一定的配比, 在一定的温度、 压力及催化剂的作用下反应生成一乙醇胺、 二乙醇胺、 三乙醇胺混合物, 经蒸氨塔、 脱水和高真空精馏分别制得符合质量要求的一乙醇胺、 二乙醇胺、 三乙醇胺产品。
装置包括原料反应, 蒸氨脱水, 产品精制等三个工序。
1.2 工艺流程( 部分)
1.2.1 文字流程简述
⑴、 原料反应工序
氨槽车运来的高浓度液氨由压缩机( C-303) 压送入液氨贮罐( D-101/ A.B) , 再由隔膜计量泵( P-101/A.B) 送进液氨中间罐( V-101) 。从V-101出来的液氨经增压泵(P-105/A.B)增压后, 由液氨投料泵( P-107/A.B) 送入液氨进料缓冲罐( V-106) ( 若泵P-107/A.B上量良好, 可不开增压泵) , 经流量计( FI-119) 计量后进入反应进料管道。
环氧乙烷从茂石化乙烯公司乙二醇车间经过EO系统管线送来, 经流量计( FIQ-702) 计量后进入本装置环氧乙烷中间罐( D-102) 或环氧乙烷计量罐( V-102) , 也能够由EO槽车运来直接卸入环氧乙烷中间罐( D-102) 或环氧乙烷计量罐( V-102) 。D-102和V-102底部相通, 从D-102或V-102出来的环氧乙烷经流量计( FI-115) 计量后, 由EO投料泵( P-104/A.B) 送入反应进料管道。
液氨、 环氧乙烷在反应进料管道中初步混合后, 再进入静态混合器( V-103) 充分混合。之后, 所有混合物料一并进入静态混合器( V-104) 。
催化剂( 软化水) 由装置软化水管网直接引入稀氨水槽( V-204) 。从V-204
来的软化水经流量计(FI-117)计量后由催化剂投料泵( P-202/A.B) 送至静态混合器( V-104) 。三股物料混合均匀后, 进入反应器( R-101) 反应, 生成一、 二、 三乙醇胺混合料。反应器末端是无夹套而直径较粗、 体积较大的”熟化段”, 可使反应液有较长的停留时间, 以待生成乙醇胺的反应完全。混合料经反应压力控制阀减压后卸至蒸氨脱水工序。
在反应器内, 物料反应初期需要供给热量, 反应后期需要带走热量, 这些均由热水槽( V-105) 的热水实现。热水槽的水由蒸汽加热并维持在88～94℃。从热水槽出来的热水经旋涡泵( P-106/A.B) 送进反应器夹套, 换热后再返回热水槽循环使用。
⑵、 蒸氨脱水工序
来自反应器的混合液直接进入蒸氨塔。由于压力骤然降低, 混合料中闪蒸出大量氨气, 并从塔顶出来进入旋风分液器( V-201) 分离出夹带的液滴。旋风分液器分离出来的液体返回蒸氨塔中, 氨气则进入氨冷凝器( E-202) 冷凝成无水液氨, 并依重力自流返回液氨中间罐( V-101) 。
蒸氨塔的压力由氨冷凝器( E-202) 顶部的未凝汽排放调节阀控稳在规定范围内, 压力高则经过控制阀( PCV-201) 卸未凝汽至辅助冷凝器(E-205)。
蒸氨塔釜液凭藉泵( P-207/A.B) 在塔底与再沸器( E-201) 之间不断循环。塔底温度由再沸器( E-201) 的蒸汽补给维持, 以尽量脱除釜液中的氨。塔底液位经过控制回路( LICA-201) 控稳, 底液从塔釜出料管导至闪蒸罐( V-206) 。
V-206内压比蒸氨塔低, 蒸氨塔釜液进入V-206后即得到闪蒸, 闪蒸汽从罐顶导入冷却器( E-206) 。在E-206中, 乙醇胺汽和大部分水汽被冷凝成液体返回到V-206, 未凝汽则进入辅助冷凝器(E-205) 。未凝汽在E-205中得到冷凝, 冷凝液流入氨回收罐( V-207) , 并由泵( P-101/A.B) 送回氨贮罐( D-101/A.B) 。
V-206的压力由控制回路( PICA-205) 控制在规定范围内, 压力高则经过辅助冷凝器(E-205) 顶部的未凝汽排放阀( PCV-205) 卸未凝汽至稀氨水罐(V-204)用水吸收。罐底液位经过控制回路( LICA-202) 控制, 底部产品从罐底出料管导至脱水塔进料闪蒸罐( V-202) 。
脱水塔(T-202)是在≤30Kpa( 绝压) 的真空条件下操作的, 真空由真空泵( C-201/A.B) 产生并维持。混合乙醇胺进入闪蒸罐(V-202)后即发生闪蒸, 汽液两相分别从罐顶底两管进入脱水塔(T-202)。
在脱水塔(T-202)中, 混合物料含有的微量氨和水被分离出来并进入塔顶冷凝器( E-203) 冷凝, 液相流入回流罐( V-203) , 极少量的不凝气则被真空泵( C-201/A.B) 抽走。V-203的液体由泵P-206/A.B抽出, 一部分作为回流返回塔T-202, 其余的则作为塔顶产品采出导入稀氨水槽( V-204) 。稀氨水槽内的液相由催化剂泵( P-202/A.B) 打回反应工序, 槽顶有一气相排放管通往吸氨塔( T-203) 。
脱水塔( T-202) 底部液体藉泵P-201/A.B在塔釜与降膜蒸发器( E-204) 之间循环, 并由蒸汽加热至规定温度, 以彻底脱除其中的水和氨。塔底液位由控制回路( LICA-203) 控制, 底部产品从泵P-201/A.B出口的塔底产品出料管导至中间产品罐( V-208) 。中间产品从罐底出来并由泵P-208/A.B送至产品精制工序。
吸氨塔( T-203) 是一尾气洗涤塔, 其吸收用水从装置的新鲜水管网直接引入。釜液从塔底出来, 由循环泵( P-205/A.B) 打至塔顶, 再喷淋返回塔中从而构成气体吸收系统。装置放散气( 氨气、 环氧乙烷气体及不凝气体) 从塔中部引入而被喷淋液洗涤吸收。未被吸收的放散气( 极少量) 从塔顶放空。釜液吸收放散气量达到一定值时, 从泵P-205/A.B出口的污水管线送至污水罐( V-205) , 再送往乙烯污水处理场处理。
9.1 生产物料理化性质及分布
9.1.1 生产物料理化性质
⑴、 液氨
液氨为无色透明液体, 有强烈的刺激性臭味。熔点-77.7℃, 沸点-33.5℃, 饱和蒸气压1.5KPa/20℃, 液相相对密度( 水=1) 0.604。溶于水和醇类。
⑵、 环氧乙烷
环氧乙烷为无色液体。熔点-112.2℃, 沸点10.37℃, 饱和蒸气压145.91KPa/20℃, 临界温度195.8℃, 临界压力7.19MPa, 燃烧热1262.8KJ/mol, 液相相对密度( 水=1) 0.87, 气相相对密度( 空气=1) 1.52。易溶于水和多数有机溶剂。
⑶、 一乙醇胺
一乙醇胺为无色液体, 有氨的气味。熔点10.5℃, 沸点170.5℃, 饱和蒸气压0.80KPa/60℃, 燃烧热9235KJ/mol, 液相相对密度( 水=1) 1.02, 气相相对密度( 空气=1) 2.11。能够与水、 乙醇、 四氯化碳、 氯仿等混溶。
⑷、 二乙醇胺
二乙醇胺为无色粘性液体或结晶。熔点28℃, 沸点269℃( 分解) , 饱和蒸气压0.67KPa/138℃, 液相相对密度( 水=1) 1.09, 气相相对密度( 空气=1) 3.65。3214Kj/mol 220℃。易溶于水、 乙醇, 不溶于乙醚等有机溶剂。二甲基乙醇胺 N,N-二甲基乙醇胺为无色或浅黄色液体, 溶于水、 醇、 醚、 酮等。0.001mol/L水溶液Ph=10.1。在空气中爆炸上限11.9%, 爆炸下限1.6%,分子式C4H11NO, 相对分子质量89.14。CAS编号108-01-0. 项目 指标 项目 指标密度( 25℃) 黏度( 25℃) 沸点凝固点羟值折射率( 20℃) 0.89g/cm 6mPa.s 134.6℃(133-135℃) -59℃ 638mgKOH/g 1.4294-1.4296 25℃ 蒸气压 38℃ 闪点( TCC闭杯) 蒸发热燃烧热自燃温度 559Pa 1.70kPa 41℃ 397J/g 3214Kj/mol 220℃
N,N-二甲基乙醇胺的催化活性很低, 对泡沫上升和凝胶反应影响很小,
但N,N-二甲基乙醇胺的碱性较强, 能够有效地中和发泡组分中的微量酸, 特别是异氰酸酯中的酸分, 因而就保住了体系中的其它胺。
N,N-二甲基乙醇胺的这种低活性和高中和能力好比缓冲剂, 在和三亚乙基二胺配合使用时特别有利, 这样用低浓度的三亚乙基二胺就能够达到所需的反应速度。催干剂N,N-二甲基乙醇胺涂料催干剂N,
N-二甲基乙醇胺医药用N,N-二甲基乙醇胺离子交换树脂用N,
N-二甲基乙醇胺聚氨酯催化剂用N,N-二甲基乙醇胺乳化剂用N,
N-二甲基乙醇胺纺织助剂用N,
N-二甲基乙醇胺阻蚀剂用N,
N-二甲基乙醇胺防垢剂用N,
N-二甲基乙醇胺染料及油漆溶剂用二甲基乙醇胺合成763树脂用N,
N-二甲基乙醇胺纸张助剂用N,
N-二甲基乙醇胺絮凝胶用N,
N-二甲基乙醇胺水处理剂用N,
N-二甲基乙醇胺抗静电剂用N,
N-二甲基乙醇胺土壤调节剂用N,
N-二甲基乙醇胺导电材料用N,
N-二甲基乙醇胺
⑸、 三乙醇胺
三乙醇胺为无色油状液体或白色固体, 稍有氨的气味。熔点20℃, 沸点360℃, 饱和蒸气压0.67KPa/190℃, 液相相对密度( 水=1) 1.12, 气相相对密度( 空气=1) 175.14。易溶于水。
9.1.2 生产物料分布
⑴、 液氨分布范围: 液氨卸车系统、 D-101/A.B、 V-101、 V-103、 V-104、 R-101、 T-201、 V-201、 V-206、 V-207、 E-202、 E-205、 E-206及其连接管线。
⑵、 环氧乙烷分布范围: EO收料系统管线、 EO卸车系统管线、 D-102、 V-102、 V-103、 V-104及其连接管线。
⑶、 一乙醇胺分布范围: R-101、 T-201、 T-202、 T-301、 E-201、 E-204、

E-301、 E-302、 E-304、 E-309、 V-202、 V-206、 V-208、 V-301、 V-302、 V-303等及其连接管线。
⑷、 二乙醇胺分布范围: R-101、 T-201、 T-202、 T-301、 T-302、 E-201、 E-204、 E-301、 E-303、 E-305、 E-310、 V-202、 V-206、 V-208、 V-301、 V-308等及其连接管线。
⑸、 三乙醇胺分布范围: R-101、 T-201、 T-202、 T-301、 T-302、 T-303、 E-201、 E-204、 E-301、 E-303、 E-306、 E-307、 E-308、 E-311、 E-312、 V-202、 V-206、 V-208、 V-301、 V-308、 V-311、 V-312等及其连接管线。
中文名称:
三乙醇胺
中文别名:
2,2',2''次氨基三乙醇; TEA
英文名称:
Triethanolamine
CAS号:
102-71-6
EINECS号:
203-049-8
分子式:
C6H15NO3
分子量:
149.1882
InChI:
InChI=1/C6H15NO3/c1-4(8)7(5(2)9)6(3)10/h4-6,8-10H,1-3H3
分子结构:

密度:
1.161g/cm3
熔点:
21℃
沸点:
240.4°C at 760 mmHg
闪点:
112.2°C
水溶性:
soluble
蒸汽压:
0.00662mmHg at 25°C
苯乙烯
Styrene

Cas号
【100-42-5】
Beilstein
1071236
分子式
C8H8; C6H5CH=CH2
分子量
104.15
别名
乙烯苯,苏合香烯,斯替林, 乙烯基苯
Phenylethytene
Ethenylbenzene
Styrol
Vinyl benzene
分子结构式

订货信息:
品名
规格
包装
单价
产地
苯乙烯
99.9%
200kg/桶　
11000元/T
日本

性状
无色油状液体。有芳香气味。高折光性。能溶于醇、 醚、
丙酮、 CS2和CCl4, 不溶于水, 水中溶解度:0.3 g/L (20°C)。
受热或暴露光线或空气中易聚合成稠厚或透明固体。
密度:  0.91
熔点:  -31 °C
沸点:  145 °C
nD20:  1.546-1.548
闪点:  32°C

聚合过程中可因温度升高而引起爆炸、 常加入对苯二酚或叔丁基邻苯二酚
( 2-20ppm)作稳定剂。爆炸极限1.1%-6.1%( 体积) 。
质量标准

项目Item                                化学纯
                                        ( CP)
含量Assay                               ≥99.0%
聚合体polymer                           ≤0.002%
醛aldehyde                              ≤0.02%
水分Water                               ≤0.1%
外观Appearance                           合格
灼烧残渣Residue ignition               ≤0.05%

项目                                    优级纯
                                        ( GR)
外观Appearance                          透明液体
红外光谱鉴别Infrared spectrometry       符合
纯度Purity                              ≥99.5% (GC)
相对密度Specific gravity (20/20°C)     0.9060 - 0.9090
折光率Refractive index n20/D            1.5460 - 1.5480
色度Color scale
<10 APHA >聚合物Polymer
<0.001 % >过氧化物Peroxides
<0.01 % (as H2O2) >醛Aldehyde
<0.02 % >稳定剂Stabilizer                        10 ～ 20 ppm p-tert-butylcatechol
贮存
密封避光阴凉处保存, 不宜久贮。优级纯2-8°C保存
用途
电子显微镜分析, 有机合成

产品名称:
十二烯
产品价格:
7000
产品类别:
烯烃类

十二烯            85%                美国               7000          150KG/桶
中文名称:
十二烯
中文别名:
1-十二烯; 十二碳烯; α-十二碳烯; α-十二碳烯
英文名称:
1-Dodecene
英文别名:
N-DODECENE-1; 1-Propene, tetramer
CAS号:
25378-22-7
EINECS号:
246-922-9
分子式:
C12H24
分子量:
168.32
InChI:
InChI=1/C12H24/c1-3-5-7-9-11-12-10-8-6-4-2/h3H,1,4-12H2,2H3
分子结构:

密度:
0.75
熔点:
-35℃
沸点:
213℃
闪点:
77℃

物化性质:
外观与性状: 无色液体。
熔点(℃): -35
沸点(℃): 213.36
相对密度(水=1): 0.7584
相对蒸气密度(空气=1): 5.81
饱和蒸气压(kPa): 0.133(47.2℃)
闪点(℃): 77
引燃温度(℃): 255
溶解性: 不溶于水, 溶于乙醇、 乙醚、 丙酮、 石油醚。
产品用途:
用于有机合成, 生产表面活性剂、 增塑剂及石油添加剂等

中文名称:
α-蒎烯
中文别名:
DL-α-蒎烯; alpha-蒎烯; 2,6,6-三甲基双环(3.1.1)-2-庚-2-烯; 2-蒎烯; 双环(3.1.1)庚-2-烯; α-松节烯
英文名称:
alpha-pinene
英文别名:
2,6,6-trimethylbicyclo(3.1.1)-2-hept-2-ene; 2,6,6-trimethylbicyclo(3.1.1)hept-2-ene; 2-pinene; 4,6,6-trimethylbicyklo(3,1,1)hept-3-en; 4,6,6-trimethylbicyklo(3,1,1)hept-3-en [czech]; 4-05-00-00456 (beilstein handbook reference); ai3-24594; acintene a; bicyclo(3.1.1)hept-2-ene, 2,6,6-trimethyl; fema number 2902; monoterpenes; pinene, alpha; pinene isomer; alpha-pinene (natural); 2-pinene (8ci); bicyclo(3.1.1)hept-2-ene, 2,6,6-trimethyl-; dl-pin-2(3)-ene; un2368; alpha-pinene [un2368] [flammable liquid]; pinene (dl-alpha); α-Pinene; (1S,5S)-2,6,6-trimethylbicyclo[3.1.1]hept-2-ene
CAS号:
2437-95-8;80-56-8
EINECS号:
201-291-9;219-445-9
分子式:
C10H16
分子量:
136.234
InChI:
InChI=1/C10H16/c1-7-4-5-8-6-9(7)10(8,2)3/h4,8-9H,5-6H2,1-3H3/t8-,9-/m0/s1
分子结构:

密度:
0.879g/cm3
熔点:
-55℃
沸点:
157.9°C at 760 mmHg
闪点:
32.2°C
水溶性:
insoluble
蒸汽压:
3.49mmHg at 25°C

产品名称:
双戊烯
产品价格:
5500
产品类别:
烯烃类

   联系人:李明辉

双戊烯            90.00%             日本               5500          200KG/桶
中文名称:
双戊烯
中文别名:
苎烯; 1,8-萜二烯; 柠檬烯;
英文名称:
2-Ethylbutyl methacrylate
英文别名:
4-(1-Methylethenyl)-1-methyl-cyclohexene; 4-Isopropenyl-1-methyl-1-cyclohexene; p-Mentha-1,8-diene; Cajeputene; Ciene; Cyclil decene; Eulimen; Nesol; Terpodiene; 2-ethylbutyl 2-methylprop-2-enoate
CAS号:
5138-86-3
EINECS号:
225-899-9
分子式:
C10H18O2
分子量:
170.2487
InChI:
InChI=1/C10H18O2/c1-5-9(6-2)7-12-10(11)8(3)4/h9H,3,5-7H2,1-2,4H3
分子结构:

密度:
0.885g/cm3
沸点:
206.9°C at 760 mmHg
闪点:
69°C
蒸汽压:
0.231mmHg at 25°C

物化性质:
性状 常温下为无色易燃液体, 有好闻的柠檬香味。
产品用途:
用作合成橡胶、 香料的原料, 也用作溶剂

己内酰胺          99.80%        俄罗斯         19000           25KG/袋
中文名称:
己内酰胺
中文别名:
卡普隆; CPL; 1,6-己内酰胺
英文名称:
epsilon-Caprolactam
英文别名:
2-Oxohexamethylenimine; Caprolactam; 1,6-hexanolactam; 6-hexanelactam; perhydroazepin-2-one; Hexahydro-2H-azepine-2-one~2-Oxohexamethyleneimine; epsilum-Caprolactam; azepan-2-one
CAS号:
105-60-2
EINECS号:
203-313-2
分子式:
C6H11NO
分子量:
113.1576
InChI:
InChI=1/C6H11NO/c8-6-4-2-1-3-5-7-6/h1-5H2,(H,7,8)
分子结构:

密度:
0.969g/cm3
熔点:
68-71℃
沸点:
272.5°C at 760 mmHg
闪点:
136.7°C
水溶性:
4560 g/L (20℃)
蒸汽压:
0.00607mmHg at 25°C

物化性质:
白色薄片或熔融体。
产品用途:
主要用于制取己内酰胺树脂、 纤维和人造革等, 也用作医药原料
