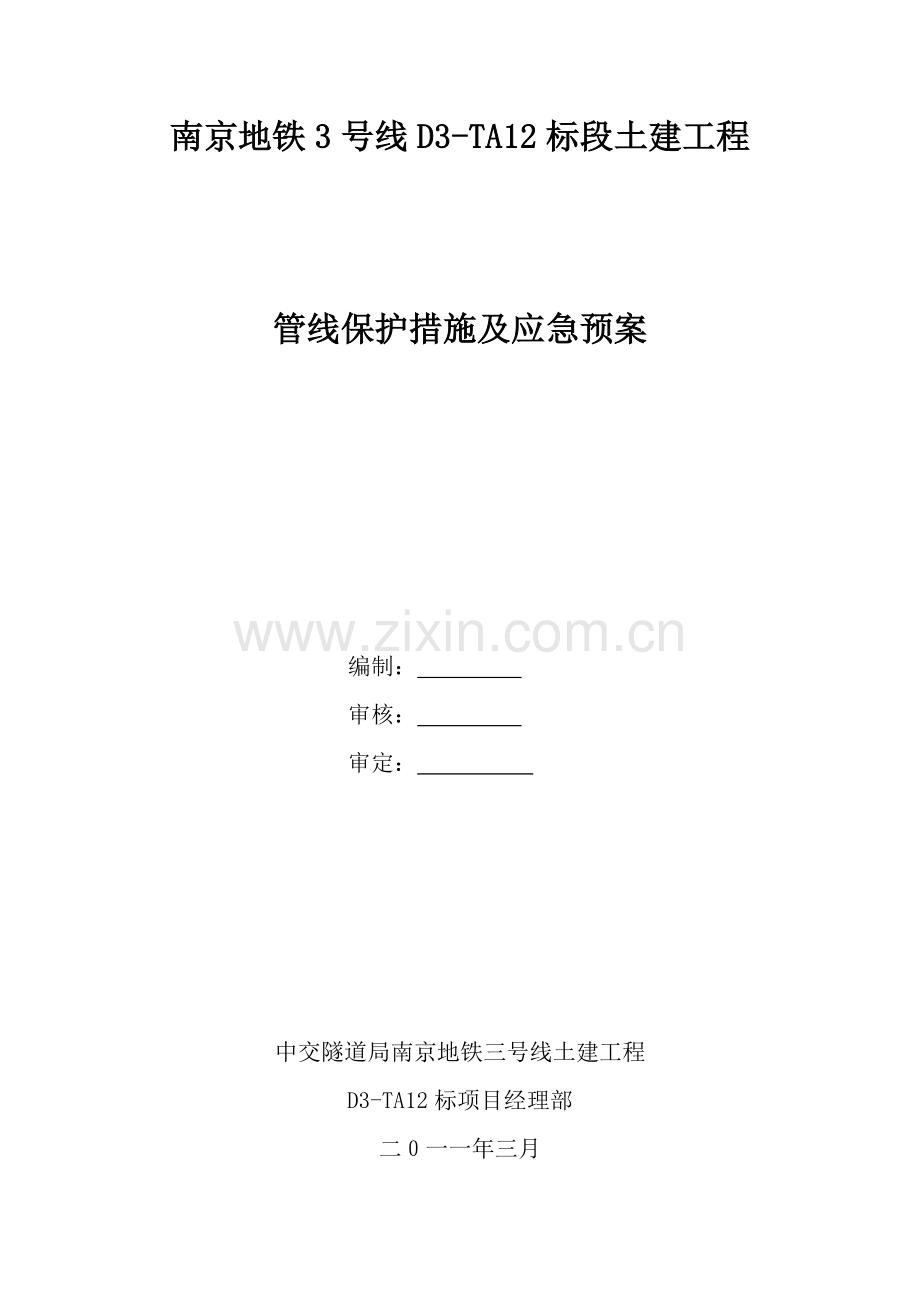

南京地铁3号线D3-TA12标段土建工程

管线保护措施及应急预案

编制：
审核：
审定：　　　　　

中交隧道局南京地铁三号线土建工程
D3-TA12标项目经理部
二０一一年三月

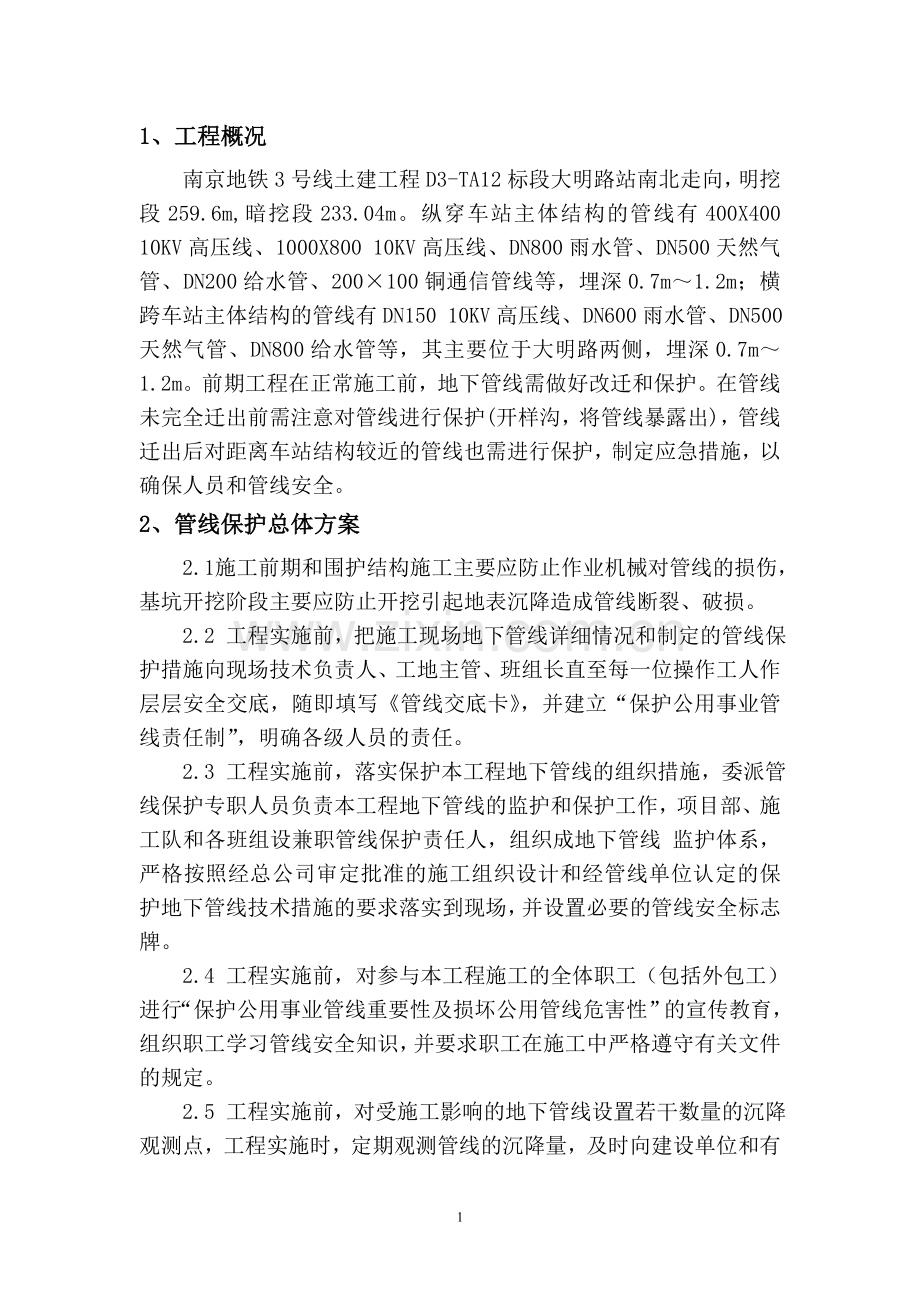

1、工程概况
南京地铁3号线土建工程D3-TA12标段大明路站南北走向，明挖段259.6m,暗挖段233.04m。纵穿车站主体结构的管线有400X400 10KV高压线、1000X800 10KV高压线、DN800雨水管、DN500天然气管、DN200给水管、200×100铜通信管线等，埋深0.7m～1.2m；横跨车站主体结构的管线有DN150 10KV高压线、DN600雨水管、DN500天然气管、DN800给水管等，其主要位于大明路两侧，埋深0.7m～1.2m。前期工程在正常施工前，地下管线需做好改迁和保护。在管线未完全迁出前需注意对管线进行保护(开样沟，将管线暴露出)，管线迁出后对距离车站结构较近的管线也需进行保护，制定应急措施，以确保人员和管线安全。
2、管线保护总体方案
2.1 施工前期和围护结构施工主要应防止作业机械对管线的损伤，基坑开挖阶段主要应防止开挖引起地表沉降造成管线断裂、破损。
2.2 工程实施前，把施工现场地下管线详细情况和制定的管线保护措施向现场技术负责人、工地主管、班组长直至每一位操作工人作层层安全交底，随即填写《管线交底卡》，并建立“保护公用事业管线责任制”，明确各级人员的责任。
2.3 工程实施前，落实保护本工程地下管线的组织措施，委派管线保护专职人员负责本工程地下管线的监护和保护工作，项目部、施工队和各班组设兼职管线保护责任人，组织成地下管线 监护体系，严格按照经总公司审定批准的施工组织设计和经管线单位认定的保护地下管线技术措施的要求落实到现场，并设置必要的管线安全标志牌。
2.4 工程实施前，对参与本工程施工的全体职工（包括外包工）进行“保护公用事业管线重要性及损坏公用管线危害性”的宣传教育，组织职工学习管线安全知识，并要求职工在施工中严格遵守有关文件的规定。
2.5 工程实施前，对受施工影响的地下管线设置若干数量的沉降观测点，工程实施时，定期观测管线的沉降量，及时向建设单位和有关管线单位提供观测点布置图与沉降观测资料。
2.6 成立由建设单位、各管线单位和施工单位的有关人员参加现场管线保护领导小组，定期开展活动，检查管线保护措施的落实情况及保护措施的可靠性，研究施工中出现的新情况、新问题，及时采取措施完善保护方案。
2.7 施工过程中发现管线现状与交底内容、样沟资料不符或出现直接危及管线安全等异常情况时，立即通知建设单位和有关管线单位到场研究，商议补救措施，在未作出统一结论前，不擅自处理或继续施工。
2.8 施工过程中对可能发生意外情况的地下管线，事先制定应急措施，配备好抢修器材，以便在管线出现险兆时及时抢修，做到防范于未然。
2.9 一旦发生管线损坏事故，立即上报建设单位和管线单位，并全力协助管线单位抢修。
2.10 对邻近的地下管线进行严密的沉降观测，发现沉降量达到报警值时，即对管线下地基作跟踪注浆，防止管线过量沉降。
3、管线具体保护措施
根据市政地下管线的布置特点，基本是随着道路而埋设，始终布置于地面道路下，因此管线迁改须根据地面交通情况组织施工。在施工过程中尽量减少搬迁次数，通过紧密筹划，所有管线做到只搬迁两次（迁出、复位）。
在施工中，为了保证大明路路口东西向4车道交通，路面分段架设钢便桥，管线的走向有纵向和横向，管线改迁主要集中在搭设钢便桥的位置：
（1）纵向管线的改迁与保护：
大明路路中，10KV电力管线、电信、给水管、DN800雨水管改迁至主体结构东侧，DN500天然气管改迁至主体结构西侧。具体需要改迁与保护的管线见表1如下：
施工地下纵向管线改迁与保护明细表 表1
序号
管线的名称
规格
改迁与保护的形式
备注
1
电力
380V 铜 0.2
改迁

2
电力
380V φ100 铜 0.2
改迁

3
电力10KV
1000×800 砼 0.7
改迁

4
电力
380V 铜 0.2
改迁

5
给水
φ500 铸铁 1.0
改迁

6
雨水
φ800 砼 1.8
改迁

7
天然气
φ500 铸铁 1.2
改迁

8
10KV电缆
φ150 铜0.4
改迁

9
电信
200×100 铜 0.9
改迁

10
铜10KV
1000×1100 砼 0.7
改迁

11
给水
φ200 铸铁 1.5
改迁

12
电力
300×300 铜 0.4
改迁

13
雨水
φ600砼 2.0
改迁

14
电信
200×100 光缆 0.2
改迁

15
有限电视
200×200 铜 0.2
改迁

16
电信
200×200 铜 0.3
改迁

17
电信
200×100 光缆 0.7
改迁

18
空管
φ100 0.2
改迁

19
电信
200×100 光缆 0.7
改迁

20
空管
100×200 0.1
改迁

21
空管
300×300 0.1
改迁

(2)横向管线的改迁与保护：
大明路路中，横穿车站主体结构的DN800给水管，在钢便桥一期施工，DN800的给水管线不动，等一期施工完把其改迁至钢便桥下，车站主体结构内其他的管线全部改迁。具体需要改迁与保护的管线见表2如下：
一期施工横向管线改迁与保护明细表 表2
序号
名称
型号
改迁与保护的形式
备注
1
电力
380V φ50 铜 0.4
改迁

2
雨水
φ600 砼 2.0
改迁

3
电信
200×100 光缆 0.5
改迁

4
电信
100×200 光缆 0.5
改迁

5
有限电视
200×200 砼 0.5
改迁

6
电信
200×200 砼 0.5
改迁

7
电信
φ100光缆 0.5
改迁

8
电信
200×200 砼 0.5
改迁

9
电信
550×450 光缆 0.5
改迁

10
直埋光缆
0.5
改迁

11
给水
φ800 铸铁 1.5
改迁

12
天然气
φ500 铸铁 1.2
改迁

13
电力
380V 铜 0.4
改迁

14
雨水
φ800 砼 1.8
改迁

15
空管
1000×1100 砼0.7
改迁

16
10KV电缆
φ150 砼 0.4
改迁

3.1雨、污水管线保护措施
大明路站基坑西侧有一根DN800纵向雨水管，且在大明路路口有两条DN600雨、污水管线横跨车站主体结构，影响车站结构施工。雨、污水管为自流管，纵向流向由北向南，横向流向由西向东。在不影响施工的前提下将纵向的雨污水管道改迁至车站主体结构的东侧，由于施工场地上层土质为杂填土，施工时大型机械比较集中，施工前将场地硬化后再进行施工，防止管线破坏。
3.2给水管线保护措施
纵穿车站主体结构的给水管线有DN200塑料管线，在大明路路口横跨车站主体结构的给水管线有DN800铸铁管以及DN200铸铁管。在不影响施工的前提下将纵向的给水管道改迁至车站主体结构的东侧，横向给水管横跨基坑，施工时注意加强保护。两天监测一次其沉降值，以便及时的了解管线情况，保证基坑施工安全。
3.3通信管线保护措施
纵穿车站主体结构的通信管线有200×100铜管线，且在大明路路口有多条通信管线横跨车站主体结构，影响车站结构施工。在不影响施工的前提下将纵向的通信管道改迁至车站主体结构的东侧，横跨车站主体整天往东迁移，由于施工场地上层土质为杂填土，施工时大型机械比较集中，施工前将场地硬化后在进行施工，防止管线破坏。
3.4电力管线保护措施
纵穿车站主体结构的电力管线有400X400 10KV高压线、1000X800 10KV高压线以及380V的管线，横跨车站主体结构的管线有DN150 10KV高压线以及380V的管线。在不影响施工的前提下将纵向的电力管道改迁至车站主体结构的东侧，由于施工场地上层土质为杂填土，施工时大型机械比较集中，施工前将场地硬化后在进行施工，防止管线破坏。
3.5燃气管线保护措施
在大明路站基坑西侧有一根DN500燃气管纵穿主体结构，且在大明路路口有一根DN500燃气管线横跨车站主体结构，在不影响施工的前提下将纵向的燃气管道改迁至车站主体结构的西侧，扩大端的围护边线紧靠引桥边，在端头围护结构加固完毕，将其抱在冠梁内，三天观测一次其沉降值，时刻了解其动态，以便安全施工。
4、管线事故应急预案
4.1 应急准备
4.1.1 组织机构和职责
（1）项目部成立管线事故应急处理工作小组，由项目经理担任组长，项目副经理和技术负责人任副组长，项目部其余各岗位管理人员为组员。建立健全管线事故应急处理网络，必须完善该项工作责任体系。
（2） 项目部管线事故应急领导小组名单：
组 长：刘慧
副组长：王建军、吴昊
组 员：苏明、徐龙现、宋逍飞、籍惕城、张轶伦、刘庆峰
（3） 具体分工：
① 刘慧负责现场全面指挥、统一布置；其任务是安排与部署副组长对事故情况进行全面了解掌握，指挥、调动工作小组人员必须及时。
② 王建军、吴昊负责配合组长对现场进行指挥、布置；其任务是定期和不定期对应急物资准备、落实等情况熟悉掌握，指挥调动组员必须做到及时。
③ 徐龙现、籍惕城、负责现场应急物资与器材的筹备、管理和发放。
④ 苏明、宋逍飞负责对现场应急物资与器材的筹备、管理和发放是否到位情况进行监督检查，并做到督促其彻底落实。与组长、副组长保持信息互动。随时将检查结果和具体落实情况进行汇报。
⑤ 张轶伦、刘庆峰负责做好当一旦发生人员受伤灾害的紧急情况下用于人员、财产抢救费用和急救运送车辆的准备工作。
应急处理工作小组通讯录
姓 名
职 务
联系电话
备注
刘慧
组 长
15895919876

王建军
副组长
15850679883
大明路站
吴昊
副组长
13851879105
大明路站
苏明
组 员
13914701416
大明路站
徐龙现
组 员
13951009416
大明路站
宋逍飞
组 员
15150517569
大明路站
籍惕成
组 员
15850654351
大明路站
张轶伦
组 员
15005183913
大明路站
刘庆峰
组 员
13951020590
大明路站
4.1.2 应急设备、物资
（1）用于应急抢险的各类物资应全面准备就绪，做到专人负责保管，并对物资、设备的完好性进行定期检查。
（2）任何单位或个人不得擅自动用应急抢险专用设备、机具和材料。
（3）建立应急抢险专用仓库，并将其按规定挂牌，妥善放置。
主要应急设备、物资表
序号
材料名称
数量
存放位置
1
灭火器
30个
施工现场
2
方木
2m3
施工现场
3
木板
5cm（3m3）
施工现场
4
球阀、三通
若干
材料库
5
液压千斤顶
2台
材料库
6
离心式抽水机（11KW）
1台
材料库
7
潜水泵（7KW）
5台
施工现场
8
挖掘机
1台
施工现场
9
吊车
1辆
施工现场
10
水泥
5吨
材料库
11
急救箱（含急救药）
1箱
施工现场
12
急救担架
1副
办公室
13
止血绷带、纱布
若干
施工现场
4.2 应急响应
最先在施工现场发现挖断自来水、强电、弱电、煤气等管线的项目部人员，应立即报告管线事故应急处理工作小组组长。组长即刻到现场进行总指挥，调动组员，组织迅速封锁事故现场，将事故点20 米内进行围护隔离，采取临时应急措施将事故的损失及影响降至最低点；同时立刻通报业主代表谢宗林（13357807008）总监胡耀辉（15951899248）和相应的管线单位抢修电话，具体如下：
南京市自来水总公司供水110联动大明路抢修站：52260000；
供电抢修电话：9559895598；
电信抢修电话：10000；
管道燃气抢修电话：96889688；
江苏省邮电建设工程有限公司：025-58804159；
电话里要描述清楚如下内容：单位名称、所在施工区域、周围显著标志性建筑物、主要路线、候车人姓名、主要特征、等候地址、所发生事故的情况及程度。随后到路口迎接和引导救援车辆。
